Конструкция усиления здания

Номер патента: 1679018

Авторы: Беляев, Дихтенко, Ливенцев

ZIP архив

Текст

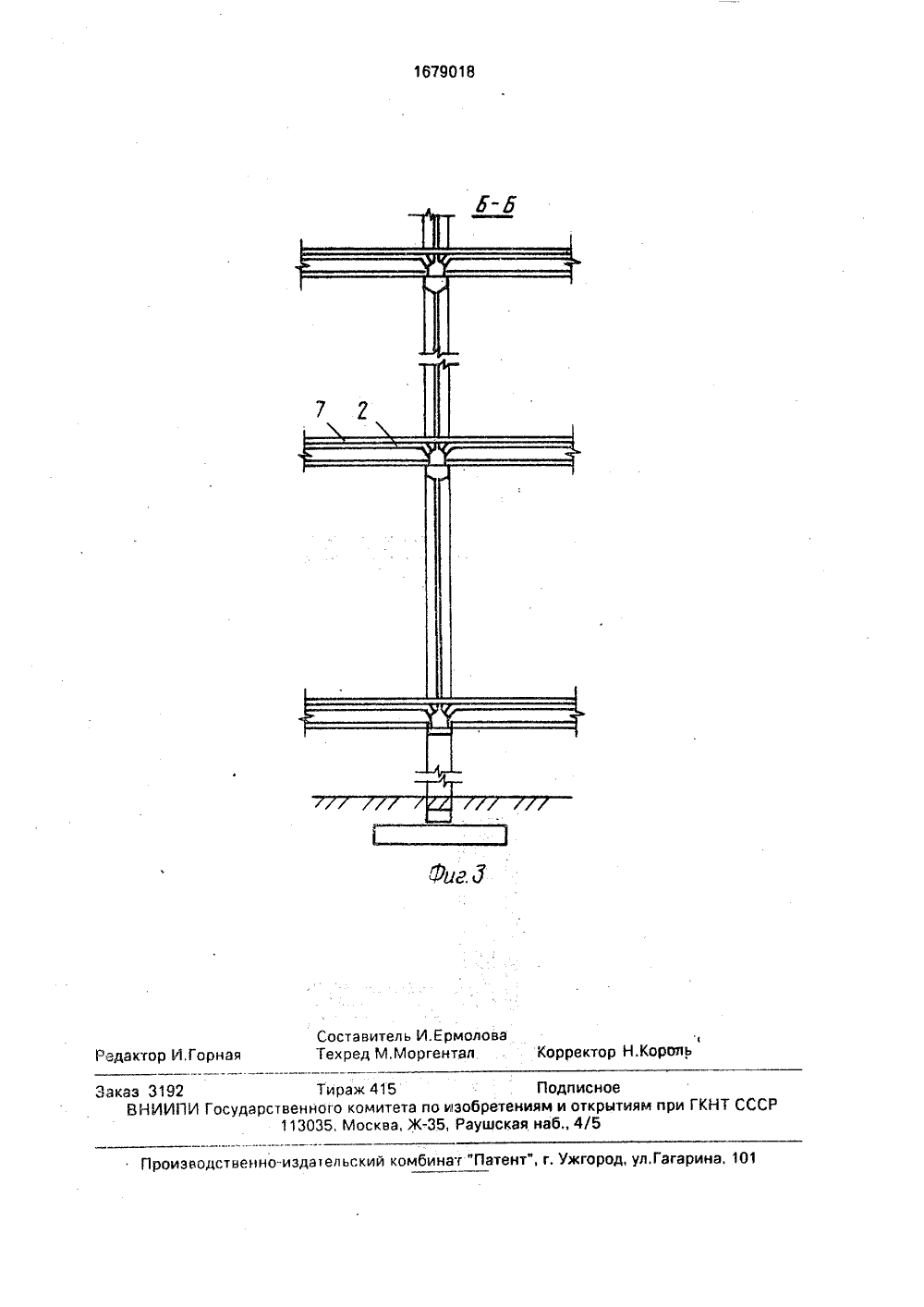

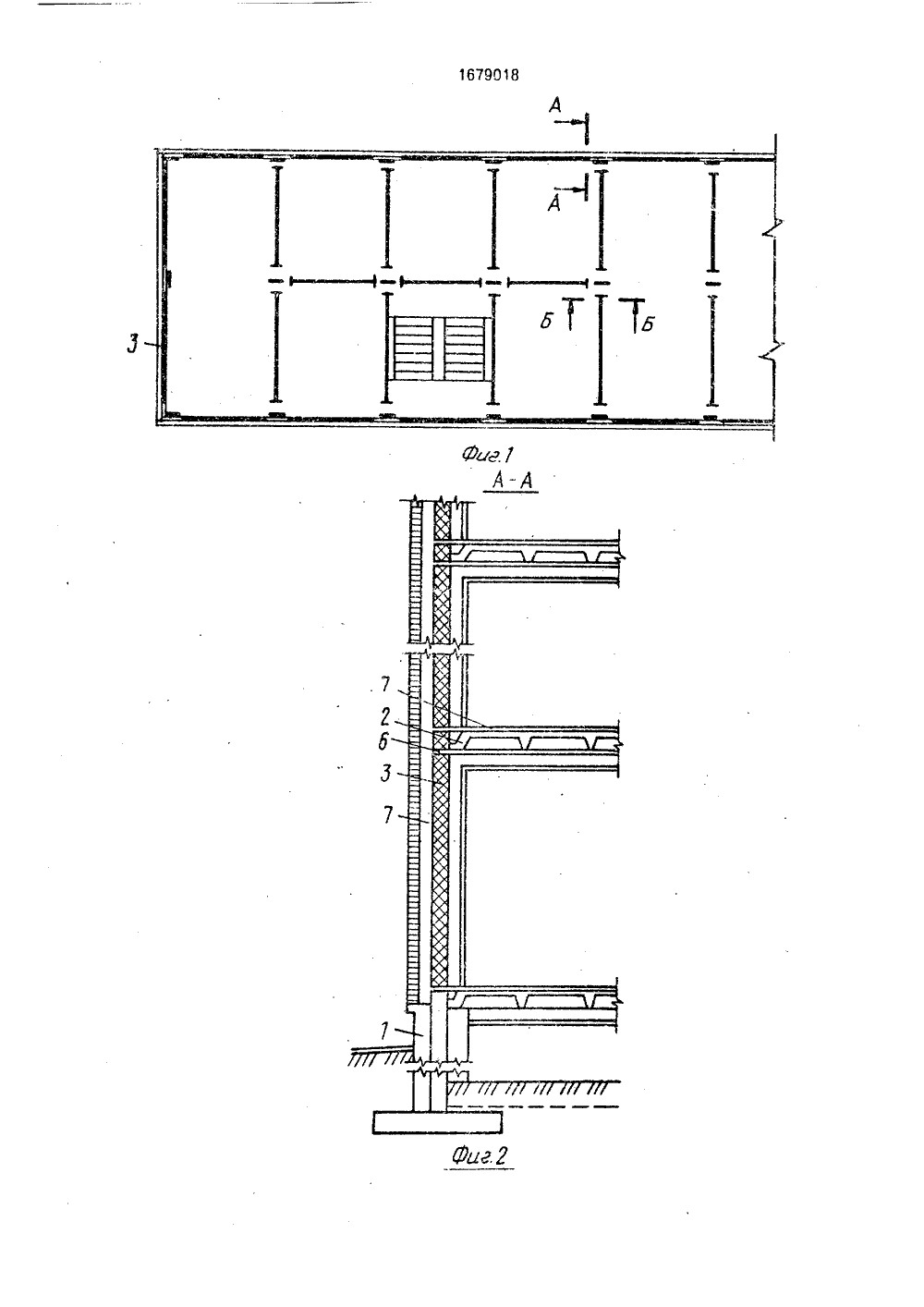

в нии и усиледат, 1975, с. Я ЗДАНИЯроительству реконструкых жилых доелей, Цель 1 О ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЭОВРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР ПИСАНИЕ ИЗОБ ВТОРСКОУУ СВИДЕТЕЛЬСТВУ(57) Изобретение относится к си может быть использовано приции многоэтажных полносборнмов из вибропрокатных пан изобретения - повышение несущей способности. В стенах усиливаемых зданий пробивают отверстия 6 выше и ниже уровня перекрытий, а армирование осуществляют замкнутыми сетками 5, замыкая их путем пропуска стержней сеток в отверстия 6 и их сварки, при этом каждая замкнутая сетка охватывает нижнюю грань перекрытия нижележащего этажа, наружную поверхность стен и верхнюю грань перекрытия вышележащего этажа, а после установки эрмирующих сеток на противоположных названным участкам перекрытий верхние грани перекрытий и стены здания бетонируются. 4 ил.Изобретение относится к строительствуи может быть использовано при реконструкций мнсГсэтажнцх пол носбсрных жилых ДОмов из вибропрскатных панелей вместо ихсноса, а также друтих видов полносборных 5домов.Цель изобретения - повышение несущей способности,На фиг, 1 изображен фрагмент конструктивного плана серийного дома из вибропрокатных г 1 анелей; на фиг. 2 - разрез А - Ана Фиг. 1; на фиг, 3 - разрез Б - Б на фиг, 1;ва фиг, 4 - фрагмент усиления здания,П р и м е р, По наружнсму периметруцома на высоту подземной части устраивзется в МОНОлйтнсм бетонном исполненииоснование 1. На очищенную бетонную поверхность плит 2 перекрытия сверху и снизу) и наружную поверхность стеновыхпанелей 3 устанавливаются анкеры 4. К ан Окерам 4 крепятся арматурные сетки 5, Внаружных и внутренних стеновых панеляхниже и выше уровня перекрытий пробиваютсверлят) отверстия б для пропуска стержней арматурных сеток 5, После крепления 25сеток 5 к анкерам 4 их замыкают так, что ониобразуют замкнутый контур. Каждая сеткаохватывает нижнюю Грань плит перекрытиянижрлежа;цего этажа верхнюю гсань плигперекрьггия вьфшележащего этажа и наруж- ЗГную поверхность стеновцх панелей междуэтими Этажами,Замыкание сеток осуществляют путемих соединения внахлестку и сварки в пряма гсльньх сквозных Отверстиях 6 Высотою ПО Л 5толщине будущего бетонного монолитногослоя,Зат 8 м с фасадньгх лесов пО наружнымповерхностям стен на захватки, размещенные пс Высоте зданиЯ, устанавливают Опа 4 Олубку, которая может быть выполненапереставнОи, например щитсвси из листс"во о материала, или несъемной, например вВид 8 кладки из лицевсГО киспича тОлщиной12 см. В образованный зазор между спалубкой и плоскостью стены с устансвленнОЙ наней сеткой завивается бетонная смесь 7,При этом захватка в месте перекрытия бетонируется одновременно с укладкой веско"бетона по верхней поверхности плит 50перекрытия. Бетонироваться может и нижняя поверхность плит перекрытия, ЦелесоОбразно арматурную с 8 тку пс нижней поверхности плит перекрытий испольэовать в КВЧЕфУВО ОС 1 ОВВНИЯ ДЛЯ с.са 18 СЕНИЯ О ДРЛОЧ- ноГО матрриала 11 апример штукатурки).Существеннб повысить несущую способность и псвцсить надежность усиления позволяет введение приварка) перекрестных стержней 8, пропущенных через предварительно пробитые в плитах перекрытия 2 й В стенОвь,"х Г 1 анелях 3 наклснньге отверстия 9 и ссединя 1 сщих участки сетки, пр;1 мы" кающие к узлам ее перегиба, с Образованием перекрестной системы наклоннь х стержней. Введение и поиварку стержней 8 целесообразно осуществлять до бетонирования конструкции в атом уровне,После выполнения работ по всему объему дома, повышаюьцих прочностные свойства, а также теплотехнические и физические свойства стен, в целях повышения комфортности проживания произ одят работы, связанные с перепланировкой Квартир,Использование изсбрет 8 ниЯ позволит обеспечить комплексную модернизацию полносборных жилых домов из вибрспроквтных пан 8 лей вместо их сноса из.за мсральнсго старей 1 Я планйссвсчных решений и физического износа отдельных конструктивньх элементов и узлов, дефектов Гсризснтал;,ньх и вер Гикал ьных щвсв, а также позволит г:,свысить геп-;офизические свой" ства зданий и ксфсртнссть проживания,Формула изсбретевия Конструкция усиления здания, Включающая сетки, установленные вдоль панелей перекрытия и снаружи панелей стен, набетонку., о тл и ч а ю щ а я с я тем, что, с целью повышения несуцей способности, сетки выполненц замкнутыми, охватывающими каждую пару смежных плит перекрытия,и пс вцсоте размещены с перехлестом с образованием В пределах каждого перекрытия замкнутой армагурнсй Оссймы, при этом сетки В пределах зоны перехлеста соединены между собой перекрестнцми стержнямй, каждыЙ из которых одним концом закр 8 плен в узле перегиба сетки, а доугим - на смежной сетке В пределах плиты перекры 1ТИЯ, 16790181679018 Саста вител ь И. Е р маловаТехред М,Моргентал Корректор Н.Король Редактор И,Горная Производственно-изда 1 ельский комбинат "Патент", г, Ужгород, ул,Гагарина. 101 Заказ 3192 Тираж 415 ПодписноеВНИИПИ Государственного комитета па изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раущская наб 4/5

Смотреть

Заявка

4701361, 20.06.1989

В. В. Дихтенко, М. В. Беляев и С. И. Ливенцев

ДИХТЕНКО ВАДИМ ВИЛЬЯНОВИЧ, БЕЛЯЕВ МИХАИЛ ВАСИЛЬЕВИЧ, ЛИВЕНЦЕВ СЕРГЕЙ ИВАНОВИЧ

МПК / Метки

МПК: E04G 23/02

Метки: здания, конструкция, усиления

Опубликовано: 23.09.1991
