Способ возведения стен здания и устройство для его осуществления

Номер патента: 1679001

Автор: Гетманенко

ZIP архив

Текст

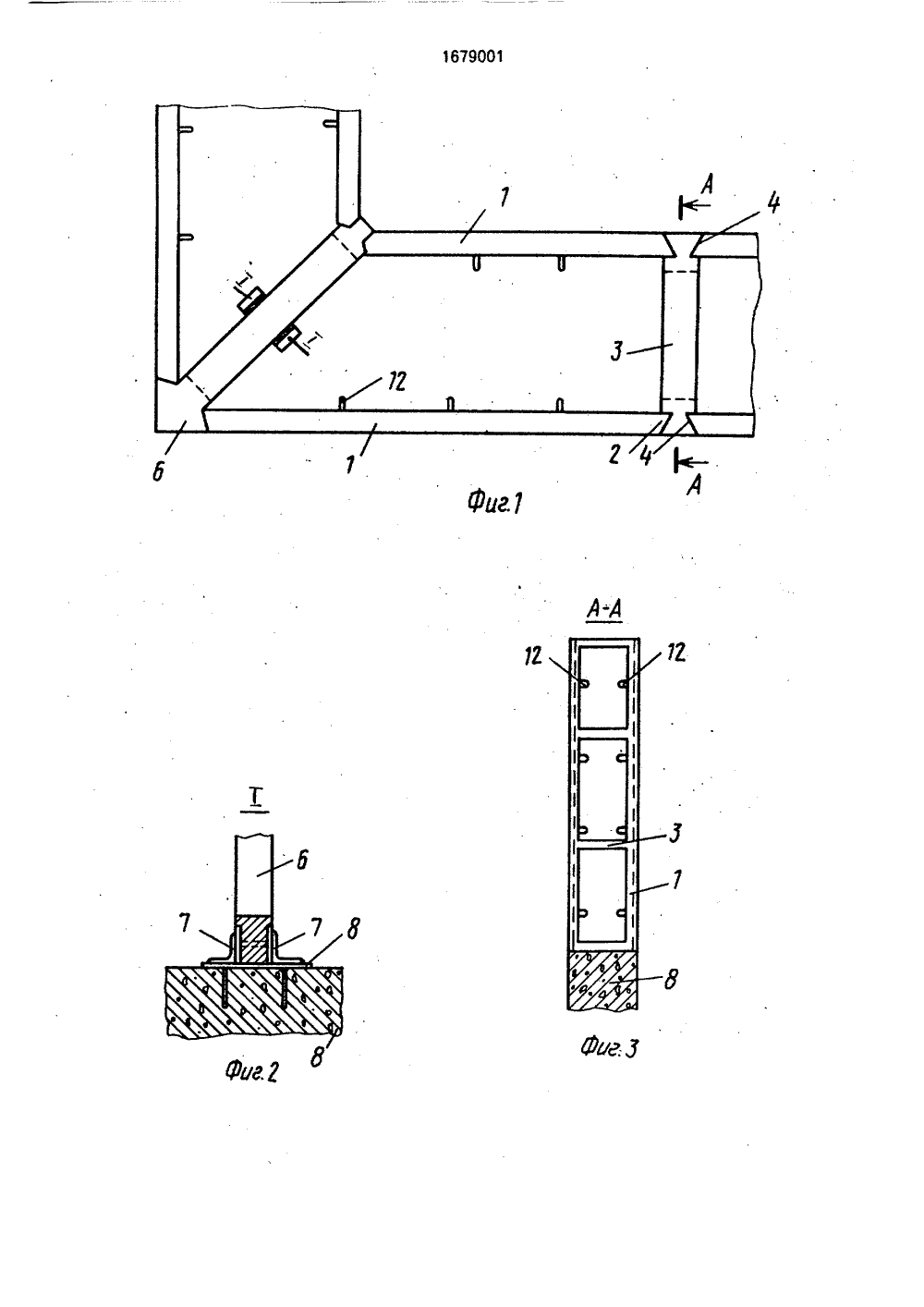

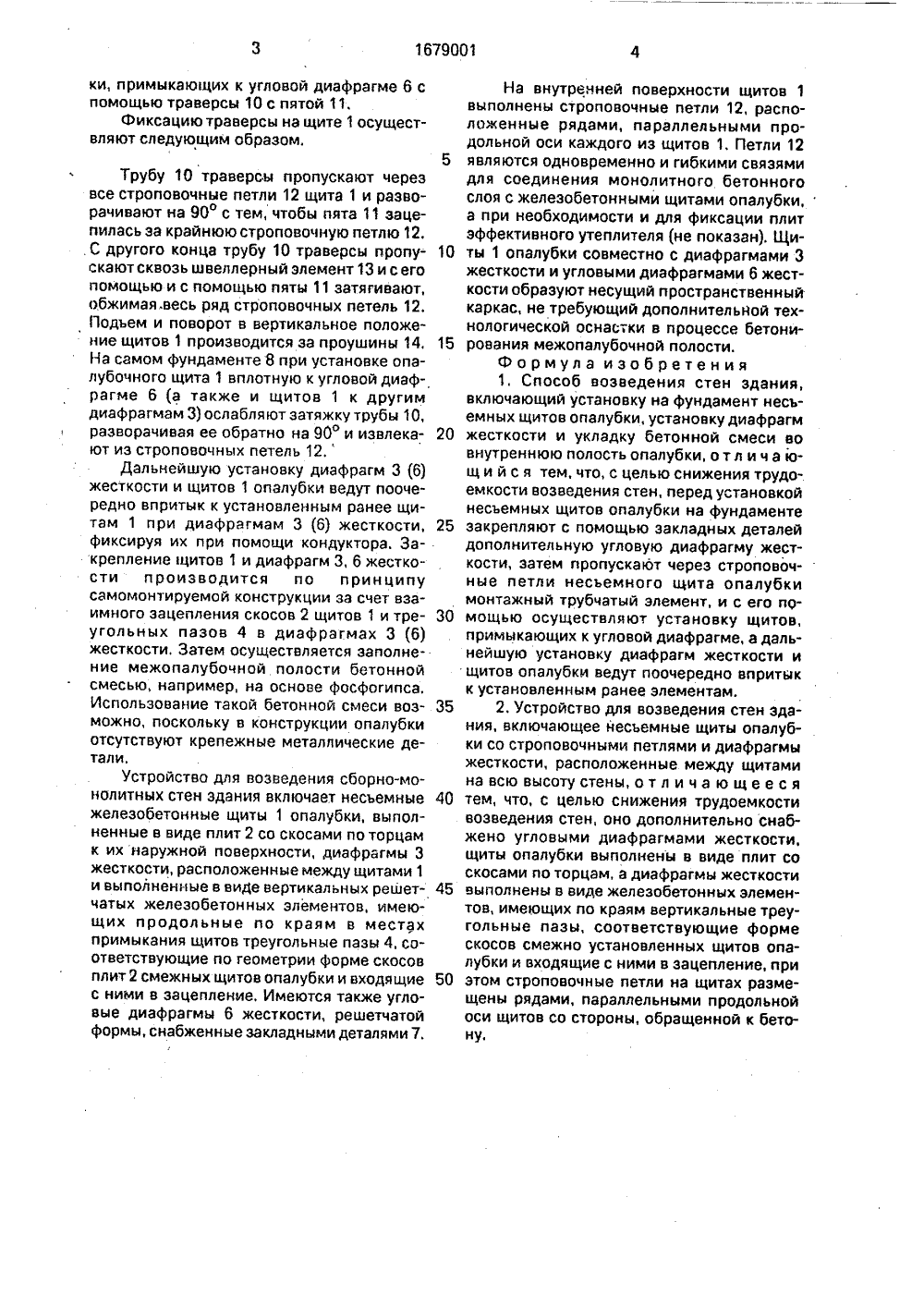

(5)5 Е 04 В 2/ 04 С 2/2 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Московский государственный научноисследовательский и проектный институт посельскому строительству(54) СПОСОБ ВОЗВЕДЕНИЯ СТЕН ЗДАНИЯ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(57) Изобретение относится к строительствуи может быть использовано в конструкцияхдомов усадебного типа с монолитными Изобретение относится к строительству и может быть использовано в конструкциях домов усадебного типа с монолитными сте нами, возводимыми в несъемной железобетонной опалубке,Цель изобретения - снижение трудоемкости возведения стен.На фиг.1 изображено устройство для возведения стены здания, поперечный разрез; на фиг,2 - узелна фиг.1; на фиг,3 - сечение А-А на фиг,1; на фиг.4 - траверса для подъема и установки щитов опалубки; на фиг.5 - вид Б на фиг.4,Ж 1679001 А 1 стенками, возводимыми в несъемной железобетонной опалубке. Цель изобретения - снижение трудоемкости возведения стен. Монтаж опалубки начинают с установки и закрепления на фундаменте угловой диафрагмы 6 жесткости, Дальнейшую установку диафрагм 3 и 6 жесткости и щитов 1 опалубки ведут поочередно впритык к установленным ранее элементам. Устройство для возведения стен здания включает несъемные щиты 1 опалубки, выполненные в виде железобетонных плит 2 со скосами по торцам, диафрагмы 3 жесткости, выполненные в виде решетчатых железобетонных элементов, имеющих по продольным краям в местах примыкания щитов треугольные пазы 4, соответствующие по геометрии форме скосов 2 смежных щитов и входящие с ними в зацепление, 2 с.п.ф-лы, 5 ил.Способ возведения стен здания осуществляется следующим образом. СНепосредственно на строительной пло- С) щадке или централизованным способом иэ- ф готавливают плоские железобетонные щиты 1 несъемной опалубки в виде плит 2 со скосами по торцам, диафрагмы жесткости 3 с пазами 4 и угловые диафрагмы 6 жесткости с закладными деталями 7. После разметки на фундаменте 8 монтируют угловую диафрагму 6 жесткости, закрепляя ее посредством приварки закладных деталей 7 к закладным деталям 9 на фундаменте 8. Далее осуществляют монтаж щитов 1 опалуб 1679001ки, примыкающих к угловой диафрагме 6 с помощью траверсы 10 с пятой 11.Фиксацию траверсы на щите 1 осуществляют следующим образом.Трубу 10 траверсы пропускают через все строповочные петли 12 щита 1 и разворачивают на 90 с тем, чтобы пята 11 зацепилась эа крайнюю строповочную петлю 12. С другого конца трубу 10 траверсы пропускают сквозь швеллерный элемент 13 и с его помощью и с помощью пяты 11 затягивают, обжимая, весь ряд строповочных петель 12. Подъем и поворот в вертикальное положение щитов 1 производится за проушины 14На самом фундаменте 8 при установке опалубочного щита 1 вплотную к угловой диафрагме б (а также и щитов 1 к другим диафрагмам 3) ослабляют затяжку трубы 10,разворачивая ее обратно на 90 и извлекают из строповочных петель 12.Дальнейшую установку диафрагм 3 (6) жесткости и щитов 1 опалубки ведут поочередно впритык к установленным ранее щитам 1 при диафрагмам 3 (б) жесткости,фиксируя их при помощи кондуктора. Закрепление гцитов 1 и диафрагм 3, 6 жесткости производится по принципу самомонтируемой конструкции за счет взаимного зацепления скосов 2 щитов 1 и треугольных пазов 4 в диафрагмах 3 (6) жесткости, Затем осуществляется заполнение межопалубочной полости бетонной смесью, например, на основе фосфогипса,Использование такой бетонной смеси воз 5 101520 можно, поскольку в конструкции опалубки отсутствуют крепежные металлические детали.Устройство для возведения сборно-монолитных стен здания включает несьемные 40 железобетонные щиты 1 опалубки, выполненные в виде плит 2 со скосами по торцам к их наружной поверхности, диафрагмы 3 жесткости, расположенные между щитами 1 и выполненные в виде вертикальных решет чатых железобетонных элементов, имеющих продольные по краям в местах примыкания щитов треугольные пазы 4, соответствующие по геометрии форме скосов плит 2 смежных щитов опалубки и входящие 50 с ними в зацепление. Имеются также угловые диафрагмы б жесткости, решетчатой формы, снабженные закладными деталями 7,На внутренней поверхности щитов 1 выполнены строповочные петли 12, расположенные рядами, параллельными продольной оси каждого из щитов 1, Петли 12 являются одновременно и гибкими связями для соединения монолитного бетонного слоя с железобетонными щитами опалубки, а при необходимости и для фиксации плит эффективного утеплителя (не показан), Щиты 1 опалубки совместно с диафрагмами 3 жесткости и угловыми диафрагмами 6 жесткости образуют несущий пространственный каркас, не требующий дополнительной технологической оснастки в процессе бетонирования межопалубочной полости.Формула изобретения 1, Способ возведения стен здания, включающий установку на фундамент несьемных щитов опалубки, установку диафрагм жесткости и укладку бетонной смеси во внутреннюю полость опалубки, о т л и ч а ющ и й с я тем, что, с целью снижения трудоемкости возведения стен, перед установкой несъемных щитов опалубки на фундаменте закрепляют с помощью закладных деталей дополнительную угловую диафрагму жесткости, затем пропускают через строповоч-ные петли несъемного щита опалубки монтажный трубчатый элемент, и с его помощью осуществляют установку щитов, примыкающих к угловой диафрагме, а дальнейшую установку диафрагм жесткости и щитов опалубки ведут поочередно впритык к установленным ранее элементам.2, Устройство для возведения стен здания, включающее несъемные щиты опалубки со строповочными петлями и диафрагмы жесткости, расположенные между щитами на всю высоту стены, о т л и ч а ю щ е е с я тем, что, с целью снижения трудоемкости возведения стен, оно дополнительно снабжено угловыми диафрагмами жесткости, щиты опалубки выполнены в виде плит со скосами по торцам, а диафрагмы жесткости выполнены в виде железобетонных элементов, имеющих по краям вертикальные треугольные пазы, соответствующие форме скосов смежно установленных щитов опалубки и входящие с ними в зацепление, при этом строповочные петли на щитах размещены рядами, параллельными продольной оси щитов со стороны, обращенной к бетону.Составитель А.Рыб Техред М,Моргента Тираж 422 ПодписноеГосударственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раущская наб 4/5 изводственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина

Смотреть

Заявка

4752491, 24.10.1989

МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНЫЙ ИНСТИТУТ ПО СЕЛЬСКОМУ СТРОИТЕЛЬСТВУ

ГЕТМАНЕНКО ОЛЬГА МИХАЙЛОВНА

МПК / Метки

МПК: E04B 2/28, E04C 2/26

Метки: возведения, здания, стен

Опубликовано: 23.09.1991
