Способ возведения здания и сооружения методом подъема этажей

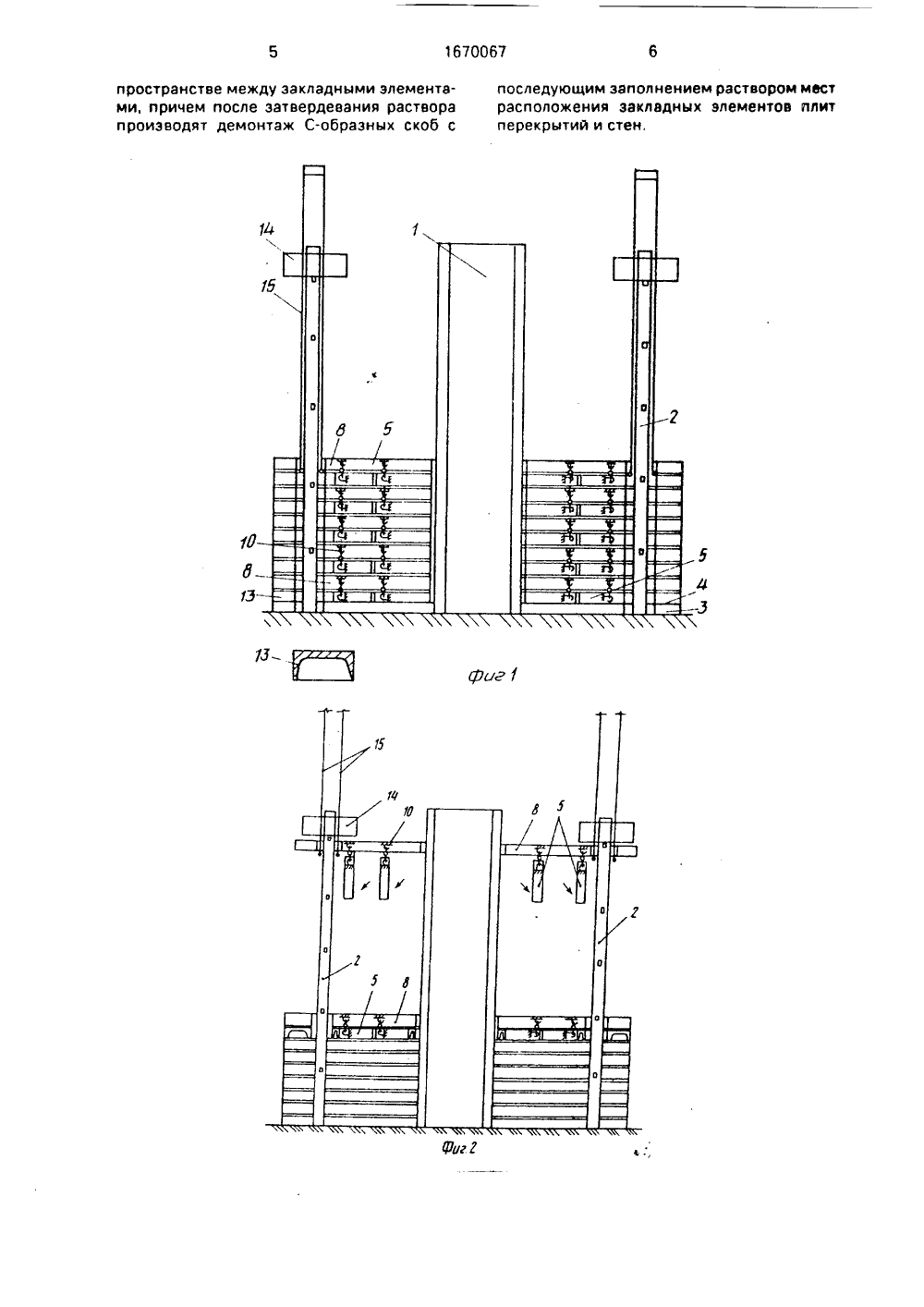

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Бюл. М 30 ий филиал ого институ роителей ян, Э.А,Дж нтрального меж повышения ква нгулян и Л,А.П е свидетельство ССС , Е 04 6 21/14, 1981. е свидетельство ССС л. Е 04 6 21/14, 1985(54) СПОСОБ ВОЗВЕДЕНИЯ ЗДАНИЯ И СООРУЖЕНИЯ МЕТОДОМ ПОДЪЕМА ЭТАЖЕЙ(57) Изобретенву, в частностиружений методизобретения ядения многоэтменным снижподьемного обо Изобретение относится к строительству, в частности к возведению зданий и сооружений методом подъема,Целью изобретения является упрощение возведения многоэтажного здания с одновременным снижением грузоподьемности здания,На фиг,1 изображена схема изготовления пакета иэ чередующихся плит перекрытий и межквартирных стен-перегородок, шарнирно связанных между собой; на фиг,2 - подъем верхнего этажа с одновременным раскрытием межквартирных перегородочных плит в проектное положение под собстзом.Сначала вып цикла, возводят я ливают колонны 2 верхности земли или пол 3 первого хности отбетонир вого этажа после н слоя 4 устанавлива(56) Авто рскоМ 962550, клАвторскоФ 1335661, к ие относится к строительстк возведению зданий и сооом подьема этажей. Целью вляется упрощение возвеажного здания с одновреением грузоподъемности рудования и снижения мате(5 п 5 Е 04 0 21/14, Е 04 В 1/35 риалоемкости здания. На уровне земли изготавливают пакет этажей из чередующихся межквартирных перегородочных плит и плит 8 перекрытий, шарнирно соединенных между собой, затем осуществляют подъем плит 8 перекрытий по направляющим колонам 2. При этом межквартирные стены- перегородки 5 под собственным весом раскрываются в проектное положение. При бетонировании пакета этажей в каждой плите перекрытия 8 и стены-перегородки 5 устанавливают связанные с арматурой О-образные закладные элементы. За-. кладные элементы плиты 8 перекрытия соединяют с закладными элементами соответствующей плиты перегородки 5 шарнирно посредством С-образных скоб, зевы которых направлены в противоположные стороны, Подъем этажей осуществляют поочередно, начиная с верхнего. Омоноличивание швов после подъема производят сначала в пространстве между закладными элементами, а после демонтажа С-образных скоб - в оставшемся пространстве, 4 ил. венным весом; на фиг,3 - смонтированное здание; на фиг,4 - узел шарнирного соединения плиты перекрытия с плитой перегородки или стены.Способ осуществляют следующим обраолняют работы нулевого дро жесткости 1, устанави на спланированной побетонируют фундамент этажа. На гладкой поверованной плиты пола 3 перанесения изоляционного ют инвентарный шаблон 16700675 10 15 20 25 30 35 40 45 50 55 опалубку для бетонирования межквартирных стен-перегородок 5 первого этажа, причем эти перегородки являются цельными плитами по всей ширине и высоте перегородочной стены.К арматуре 6 с торца продольной граникаждой плиты перегородки 5 приваривают горизонтально 0-образные закладные элементы 7, Такие же закладные элементы приваривают к арматуре плиты 8 перекрытия, Затем после бетонирования и твердения бетона закладные элементы 7 плиты перекрытия 8 соединяют с закладными элементами 7 соответствующей плиты стены-перегородки 5 с С-образными скобами 9, образуя шарнирный узел 10, Скобы 9 соединеныц между собой разъемной шарнирной осью 11, а их зевы 12 направлены в противоположные стороны для обеспечения надежного захвата закладных элементов 7 только сверху, как показано на фиг.4, Узел соединения закладных элементов 7 закрывают чем либо для предотвращения попадания раствора при бетонировании следующих этажей, Затем осуществляют бетонирование следующего (вышележащего) этажа и шарнирное соединение его закладных элементов 7, Эти операции выполняют, пока не сформируют пакет или штабель всех этажей здания,Для облегчения монтажа и исключенияполомки при подъеме этажей эа плиты 8 перекрытий размеры межквартирных стен-перегородок 5 делают чуть меньше проектных для их свободного раскрытия.С целью обеспечения сплошнойповерхности для бетонирования плит 8 перекрытий свободные от бетонирования места инвентарного шаблона-опалубки стен заполняют технологическими вкладышами-пустотозаполнителями 13. Таким образом, формируют пакет или штабель из соответствующего количества этажей, каждый из которых состоит иэ плиты перекрытий 8 и шарнирно соединенных с ней межквартирных перегородок 5, После чего устанавливают наверху колонн 3 подъемники 14, присоединяют тяги 15 подъемников 14 к перекрытию 8 верхнего этажа здания и осуществляют его подъем до проектного уровня, где его закрепляют на колоннах. Одновременно с подъемом плит 8 перекрытия, межквартирные стены-перегородки 5 принимают свое проектное вертикальное положение, поворачиваясь вокруг осей 11 шарниров под собственным весом, После этого тяги 15 подъемников пропускают через предвари тельно выполненные отверстия в плите перекрытиям соединяют с плитой перекрытия следующего этажа, и вновь осуществляют подъем и закрепление его в проектном положении. Далее циклы по подъему этажей повторяют до полного возведения здания.Омоноличивание швов можно производить как после установки второго сверху этажа в проектное положение, так и после установки последнего (нижнего) этажа, т.е, в конце монтажа, Нижние зазоры покрываются стяжкой пола, а верхние и боковые - затиркой, Омоноличивание швов осуществляют в пространстве между закладными деталями 7, После затвердевания С-образные скобы 9 демонтируют, снимая при этом ось 11, и повторно используют при возведении других зданий. После чего осуществляют доомоноличивание швов в местах расположения закладных элементов плит перекрытий и стен, заполняя ранее незаполненное раствором пространство,Такое выполнение способа позволяет возводить не ограниченные грузоподъемностью оборудования многоэтажные здания, поскольку грузоподъемность соответствует массе одного этажа и практически не ограничивает этажность возводимых зданий; снизить материалоемкость за счет использования универсальных инвентарных шарнирных устройств; повысить уровень звуковой и температурной изоляции за счет применения сплошных монолитных межквартирных перегородок,Формула изобретения Способ возведения здания и сооружения методом подъема этажей, включающий устройство фундамента, установку колонн с подъемниками, формирование на фундаменте пакета этажей из плит перекрытий и шарнирно соединенных с ними стен, подьем их в проектное положение с последующим омоноличиванием швов, о т л и ч а ющ и й с я тем, что, с целью упрощения возведения многоэтажного здания с одновременным снижением грузоподъемности подьемного оборудования и снижения материалоемкости здания, при формировании пакета этажей в каждой плите перекрытия и стены устанавливают горизонтально связанные с арматурой О-образные закладные элементы, при этом закладные элементы плиты перекрытия соединяют с закладными элементами соответсвтующей плиты стены шарнирно посредством С-образных скоб, зевы которых направлены в протИвоположные стороны, подьем этажей осуществляют поочередно с установкой в проектное положение, начиная с верхнего, а омоноличивание швов осуществляют в пространстве между закладными элементами, причем после затвердевания растворапространстве между закладными элементами, причем после затвердевания раствора производят демонтаж С-образных скоб с последующим заполнением раствором местрасположения закладных элементов плитперекрытий и стен,1670067. Составитель В, ЧесноТехред М,Моргентал едактор М. Бокарева орректор Т,М Эакад 2721 Тираж 419 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб., 4/5
