Следящий фазометр

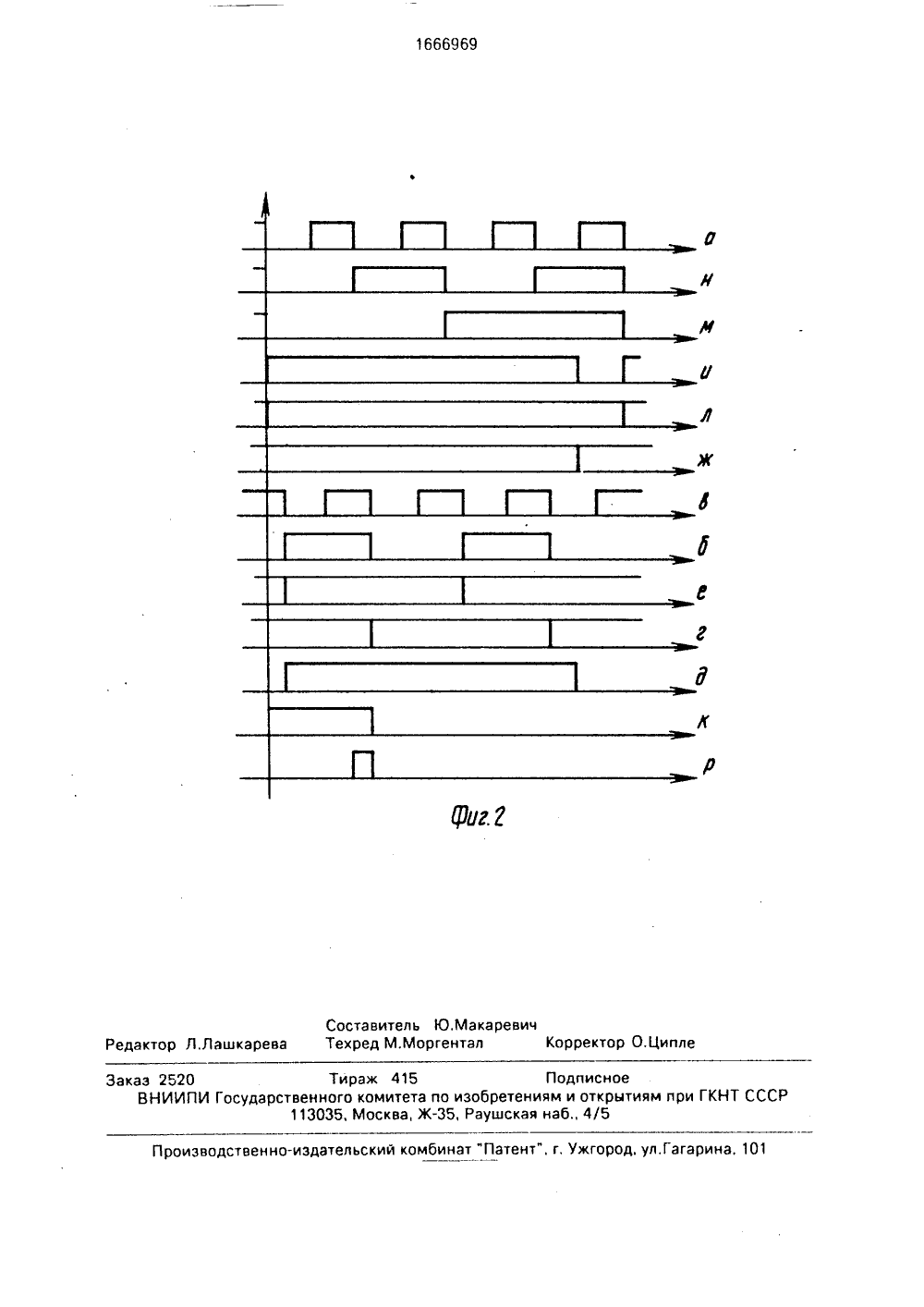

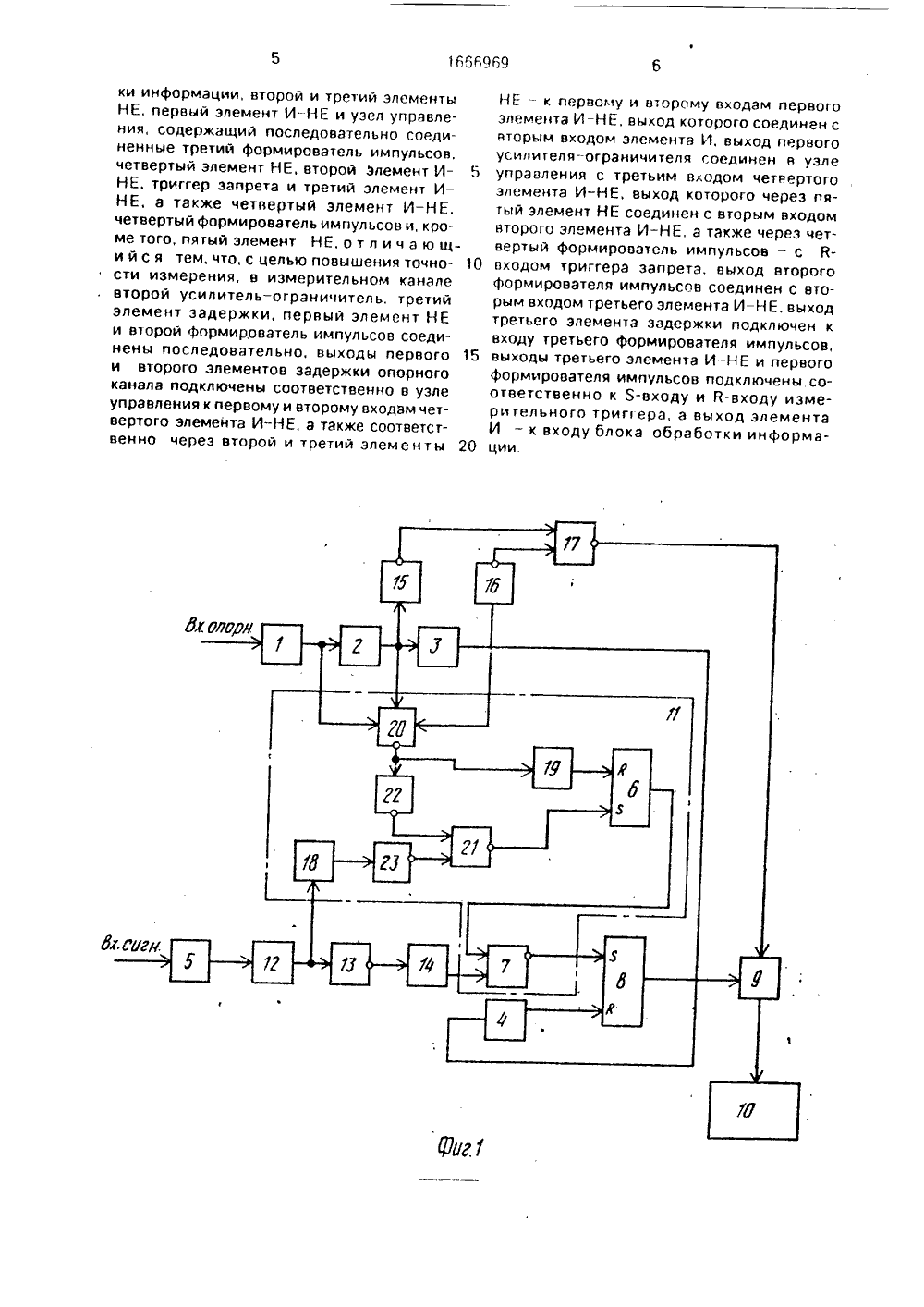

(51)5 6 01 Я 25/ БРЕТЕНИЯ жения за разностью фаз двух электрических колебаний в системах хранения времени и радионавигации. Для повышения точности измерения в фазометре узел управления, включающий два формирователя импульсов, три элемента И-НЕ, элементы НЕ и триггер запрета, ток управляет подключением каналов к измерительному триггеру, что моменты его запуска и опрокидывания разнесены на время Т одного периода, что позволяет избежать неустойчивости состояния измерительного триггера при одновременном воздействии на его установочные среды импульсов опорного и измерительного каналов, 2 ип. ва и Г.Д.Новитво СССРО, 1984.во СССРО, 1981,(54) СЛЕДЯЩИИ Ф(57) Изобретениеским измерительнбыть использован ЗОМЕТР тнос м уст к электричетвам и может прерывного Изобретение относится к электрическим измерительным устройствам и может быть использовано для непрерывного слежения эа разностью фаз двух электрических колебаний в системах хранения времени и радионавигации,Целью изобретения является повышение точности измерения,На фиг. 1 представлена структурная схема следящего фазометра; на фиг. 2 - временная диаграмма работы следящего фазометра,Устройство содержит усилитель в ограничитель 1, элементы 2,3 задержки, формирователь 4 импульсов, усилитель-ограничитель 5, триггер 6 запрета, элемент И - НЕ 7, измерительный триггер 8, элемент И 9, блок 10 обработки информации, узел 11 управления, элемент 12 задержки, элемент НЕ (инвертор) 13, формирователь 14 импульсов, элементы НЕ 15, 16, элемент И-НЕ 17, формирователь 18, 19 импульсов, элементы И - НЕ 20, 21, элемент НЕ 22, 23.При этом усилитель - ограничитель 1, элементы 2,3 задержки и формирователь 4, выход которого подключен к В-входу измерительного триггера 8, соединены последовательно, образуя опорный канал фазометра. Измерительный канал образован последовательным соединением усилителя-ограничителя 5, элемента 12 задержки, элемента НЕ 13, формирователя 14 и элемента И - Н Е 7, первый вход которого подключен к выходу формирователя 14 импульсов, второй вход - к выходу триггера 6 запрета, а выход - к Я-входу измерительного триггера 8. й-вход триггера 6 запрета соединен с выходом формирователя 19 импульсов, а его Я-вход - с выходом элемента И-НЕ 21, первый вход которого через элемент НЕ 23 подключен к выходу формироОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ РИ ГКНТ СССР ОПИСАНИЕ И К АВТОРСКОМУ СВИДЕТЕЛЬСвателя 18 импульсов, вход которого соединен с выходом элемента 12 задержки, Второй вход элемента И - НЕ 21 через элемент НЕ 22 соединен с входом формирователя 19 импульсов и выходом элемента И - НЕ 20, первый, второй и третий входы которого соединены соответственно с выходами элемента 2 задержки, элемента 3 задержки и усилителя - ограничителя 1. Выходы элементов 2,3 задержки подключены соответственно через элементы НЕ 15, 16 к первому и второму входам элемента И - НЕ 17, выход которого соединен с вторым входом элемента И 9, первый вход которого подключен к выходу измерительного триггера 8. Вход усилителя-ограничителя 1 является входом опорного сигнала устройства, а вход усилителя - органичителя 5 - входом измеряемого сигнала. Формирователи 18, 19, элементы И - Н Е 20, 21 и элементы Н Е 22, 23 образуют узел 11 управления.Устройство работает следующим образом,Усилители - ограничители 1,5 опорного и измерительного каналов формируют последовательности импульсов, фронты которых совпадают с моментами перехода гармонических сигналов через нулевой уровень(фиг, 2 а,в),Рассмотрим режим работы фазометра в случае, когда опорный сигнал опережает по фазе измерительный. В начальный момент триггер 6 запрета и измерительный триггер 8,находятся в нулевом состоянии.Последовательность импульсов, поступающая в опорный канал, проходит через элемент 2 задержки, в котором импульсы удваиваются по длительности и сдвигаются на период следования импульсов Т (фиг. 2 н). Аналогично элемент 3 задержки сдвигает последовательность импульсов с выхода элемента 2 задержки на период следования при удвоении двительности импульса (фиг.2 м), формирователь 4 импульсов формирует по срезу импульса этой последовательности короткий импульс, который, поступая на Н- вход измерительного триггера 8, устанавливает его в "1".Одновременно импульсы с выходов усилителя-ограничителя 1, элемента 2 задержки и элемента 3 задержки поступают на узел 11 управления (на входы элемента И - НЕ 20), формируя сигнал (фиг.2 и) с периодом 4 Т и длительностью 3,5 Т, который, пройдя через формирователь 19 импульсов, формирующий короткий импульс только по срезу импульса (фиг.2), подтверждает нулевое состояние триггера 6 запрета. Таким образом, на втором входе элемента И - НЕ 7 формируется сигнал логического "0".Аналогично в измерительном каналеформируется последовательность удвоенных по длительности импульсов, сдвинутая на период Т (фиг, 2 б), Однако короткий импульс, сформированный формирователем 14 импульсов, не проходит на 5-вход измерительного триггера 8, так как элемент ИНЕ 7 закрыт, Поэтому измерительный триггер 8 остается в единичном состоянии (фиг.2 к). При этом импульс с выхода элемента 12 задержки поступает на узел 11 управления, а именно на формирователь 18 (фиг, 2 г), и через элемент НЕ 23 и элемент И-НЕ 21 устанавливает триггер запрета в единич 5 10 15 ное состояние, в котором он будет находиться до прихода импульса с формирователя 19. Сигнал логической "1" с выхода триггера 6 запрета разрешает прохождение следующего импульса в последовательности сигнала измерительного канала, устанавливая измерительный триггер 8 в "0",Таким образом формируется эона (фиг.2 д), наличие которой создает условия прохождения на измерительный триггер 8 импульса последовательности (фиг,2 г) через элемент И - НЕ 7 с выхода формирователя 14 импульсов, который соответствует началу следующего импульса измерительного канала.На выходе элемента И 9 при этом образуется сигнал, пропорциональный разности фаз опорного и измеряемого сигналов (фиг, 2 р), Далее этот сигнал поступает в блок 10 обработки информации, по структуре и принципу работы совпадающий с таким же блоком прототипа,Технические преимущества фазометра по сравнению с прототипом заключаются в повышении точности измерения разности фаз за счет того, что моменты запуска и опрокидывания измерительного триггера 8 разнесены на постоянную величину Т, что позволяет исключить неустойчивое состояние измерительного триггера при одновременном воздействии на установочные входы измерительного триггера импульсов опорного и измерительного каналов. 20 25 30 35 4045 Формула изобретения 50 Следящий фаэометр. содержащий вопорном канале последовательно соединенные первый усилитель-ограничитель, первый, второй элементы задержки и первый формирователь импульсов, а в измери тельном канале - второйусилитель - ограничитель, первый элемент НЕ и второй формирователь импульсов, а также третий элемент задержки, измерительный триггер, выход которого соединен с первым входом элемента И, блок обработ 1656969ки информации, второй и третий элементы НЕ, первый элемент И-НЕ и узел управления, содержащий последовательно соединенные третий формирователь импульсов, четвертый элемент НЕ, второй элемент И НЕ, триггер запрета и третий элемент И - НЕ, а также четвертый элемент И-НЕ, четвертый формирователь импульсов и, кроме того, пятый элемент НЕ. о т л и ч а ю щи й с я тем, что, с целью повышения точно сти измерения, в измерительном канале второй усилитель-ограничитель, третий элемент задержки, первый элемент НЕ и второй формирователь импульсов соединены последовательно. выходы первого 15 и второго элементов задержки опорного канала подключены соответственно в узле управления к первому и второму входам четвертого элемента И-НЕ, а также соответственно через второй и третий элементы 20 НЕ - к первому и второму входам первого элемента И-НЕ. выход которого соединен с вторым входом элемента И, выход первого усилителя-ограничителя соединен в узле управления с третьим входом четвертого элемента И - НЕ, выход которого через пятый элемент НЕ соединен с вторым входом второго элемента И-НЕ, а также через четвертый формирователь импульсов - с Й- входом триггера запрета, выход второго формирователя импульсов соединен с вторым входом третьего элемента И - НЕ, выход третьего элемента задержки подключен к входу третьего формирователя импульсов, выходы третьего элемента И - НЕ и первого формирователя импульсов подключены соответственно к Б-входу и й-входу измерительного трипера, а выход элемента И - к входу блока обработки информации.1666969Составитель Ю,Макаревич Редактор Л.Лашкарева Техред М.Моргентал Корректор О.Ципле Заказ 2520 Тираж 415 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5Производственно-издательский комбинат "Патент", г. Ужгород. ул.Гагарина, 101
