Торцовое уплотнение

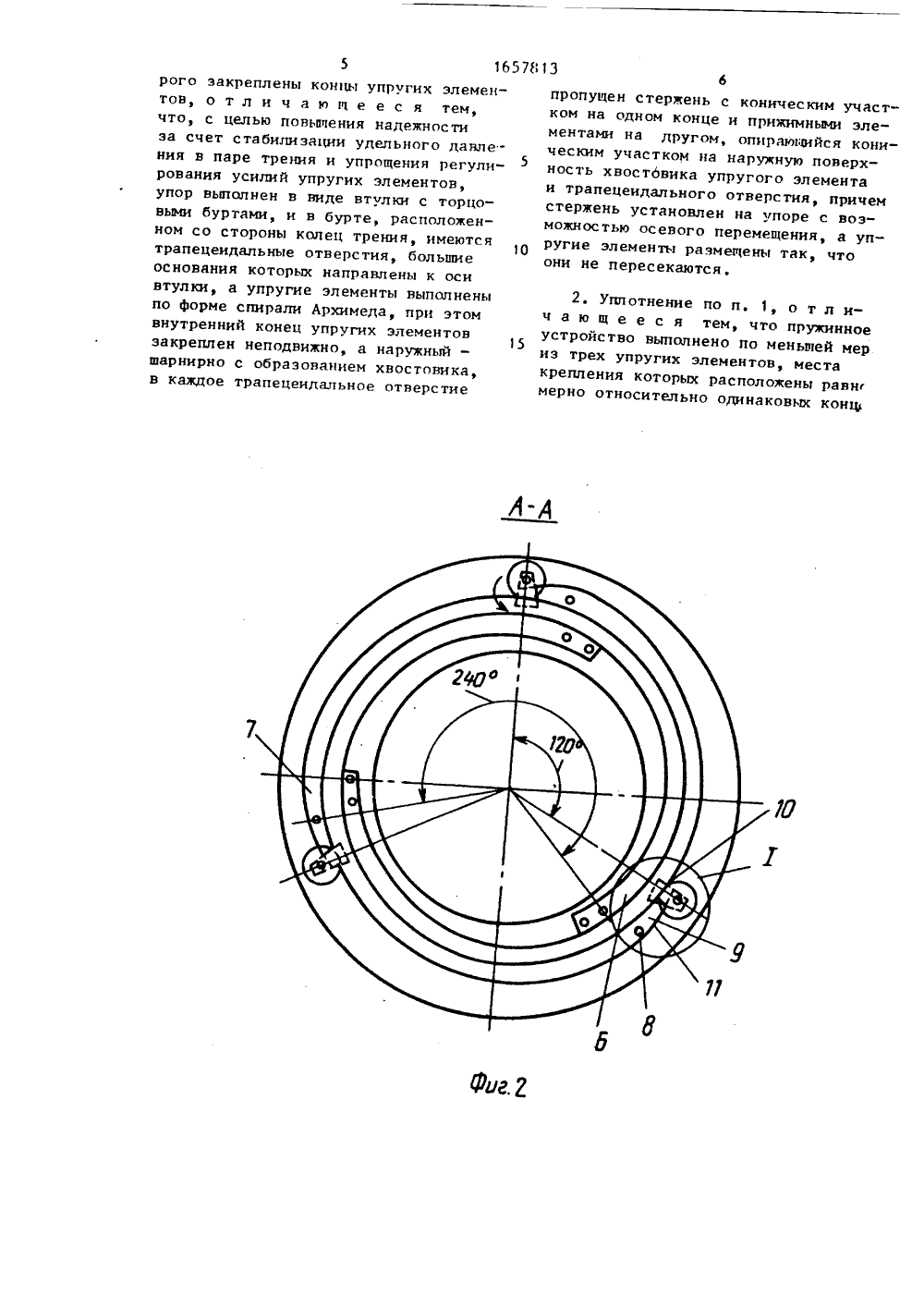

(5 ф)ицф А 11 РЕТЕН И ЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГННТ СССР А ВТОРСНОМУ СВ(71) Дзержинский сфилиал Ленинградского научно-исследовательс когои конс трукторс кого инс титута химического машиностроения(56) Авторское свидетельство ГГСРР 1200052, кл. Р 16 1 15/34, 1984(57) Изобретение может быть использовано в торцовых уплотнениях валовхимических аппаратов. Цель изобретения - повышение надежности уплотне -8016578 ния за счет стабилизации удельногодавления в паре трения и упроцениерегулирования усилий упругих элементов. Для поджатия неподвижного и врашающегося уплотнительных колец 1,2трения установлено пружинное устройство, состояшее из упора 3 в видевтулки с буртами и непересекаюнрхсяупругих элементов 4В бурте 5, расположенном со стороны колец 1, 2,имеются трапецеидальные отверстия .О,большие основания которых направлены к оси втулки. Элементы 4 выполнены по Аорме спирали Архимеда, Внутренний конец элементов 4 закреплен неподвижно, а наружный конец - шарнирнос образованием хвостовика. В каждое1657813 30 45 отверстие 10 пропущен стержень 13 с коническим участком 12 на одном конце и прижимными элементами на другом. Конический участок 12 опирается на наружную поверхность хвостоИзобретение относится к торцовымуплотнениям валов химических аппаратов и может быть использовано в химической и других отраслях промьпиленнос ти1 сЦелью изобретения является повью. шение надежности за счет стабилизации удельного давления в паре трения и упрощение регулирования усилий упругих элементов за счет изменения 20 их жесткости,На Ъиг. 1 изображено предложенное уплотнение, разрез; на Аиг, 2 - разрез А-А на 6 иг. 1; на Аиг. 3 - узел 1 на фиг, 2 (стрелкой показано направление поворота хвостовика); на фиг.4 - вид Б на Аиг.3 (стрелкой показано направление движения стержня); на Лиг. 5 - изменение Формы упругого элемента при повороте хвостовика.Торцовое уплотнение включает не" йодвижное и вращающееся уплотнительные кольца 1, 2 трения, поджимаемые прукнным устройством, состоящим иэ упора 3 в виде втулки с буртами и непересекающихся упругих элементов 4, имеющих Форму спирали Архимеда. Упругие элементы 4 расположены на переднем со стороны колец трения бурте 5 упора 3 и закреплены внутрен ними концами 6 неподвижно, а наружными концами 7 - на шарнире 8 с образованием хвостовика 9. Пружинное устройство состоит из трех упругих элементов 4, а места шарнирного и неподвижного крепления каждого иэо них расположены под углом 240В упоре 3 выполнены трапецеидальные отверстия 10, расширяющиеся к оси втулки. Хвостовик 9 опирается наружной поверхностью 11 на введенный в сужающуюся часть трапецеидального отверстия 10 конический участок 12 стержня 13, установленного на упоре 3 с возможностью возвратно 55 поступатеЛьного движения. Цилиндрический участок 14 стержня 13 имеет резьбу и закреплен в овальном отверстии 15 заднего бурта 16 упора 3 вика и отверстие 10. Гтержень 13 установлен на упоре 3 с возможностьюосевого перемещения. Элементы 4 размещены так, что они не пересекаются.1 з.п.Ф-лы, 5 ил. гайкой 1 7, Герм етич нос ть к ол ьца 2 по валу 18 обеспечивается вторичным уплотнением 19.Со здание с та бил ьног о давления по плоскости контактирования пары трения и регулирование прижимных усилий упругих элементов 4 для различных параметров работы торцового уплотне- ния, а также по мере износа трущихся колец 1 и 2 осуществляется путем возвратно-поступательного движения стержня 13. При наворачивании гайки 17 стержень 13 плавно перемещается и его конический участок 12, опирающийся своей поверхностью на наружную поверхность 11 хвостовика 9, входит в трапецеидальное отверстие 10. При этом происходит смещение стержня 13 к оси торцового уплотнения, а следовательно, под давлением конического участка 12 стержня 13 на наружную поверхность 11, и поворот хвостовика 9 вокруг шарнира 8 (фиг. 3, 4). При повороте хвостовика 9 изменяется Форма спирали Архимеда вследствие увеличения ее радиуса разворота, а так как внутренний конец 6 упругого элемента 4 закреплен неподвижно, то это изменение переходит в увеличение изгиба упругого элемента 4 (Фиг. 5) и, следовательно, увеличение его жесткости. Изменяя величину изгиба упругих элементов, можно регулировать усилие прижимного устройства на пару трения, Выполнение торцового уплотнения с пружинным устройством в виде непересекающихся упругих элементов позволяет повысить надежность за счет стабилизации удельного давления в паре трения и упростить регулирование усилий упругих элементов,Формула изобретения 1. Торцовое уплотнение, содержащее неподвижное и вращающееся уплотнительиые кольца трения, пружинное устройство для их поджатия, имеющее упор, иа торцовой поверхности кото1657813 Л.А Фиг,2 рого закреплены концы упругих элементов, о т л и ч а ю щ е е с я тем,что, с целью повышения надежностиза счет стабилизации удельного давления в паре трения и упрощения регулирования усилий упругих элементов,упор выполнен в виде втулки с торцовыми буртами, и в бурте, расположенном со стороны колец трения, имеютсятрапецеидальные отверстия, большиеоснования которых направлены к осивтулки, а упругие элементы выполненыпо форме спирали Архимеда, при этомвнутренний конец упругих элементовзакреплен неподвижно, а наружный -шарнирно с образованием хвостовика,в каждое трапецеидальное отверстие пропущен стержень с коническим участком на одном конце и прижимными элементами на другом, опирающийся коническим участком на наружную поверхность хвостовика упругого элементаи трапецеидального отверстия, причемстержень установлен на упоре с возможностью осевого перемещения, а упругие элементы размещены так, чтоони не пересекаются,2. Уплотнение по и. 1, о т л ич а ю щ е е с я тем, что пружинное 15устройство выполнено по меньшей мер из трех упругих элементов, места крепления которых расположены равнг мерно относительно одинаковых конц1657813 г.З дцд б иг. Корректор М. Самборск дактор Г, Бельска оизводственно-издательский комбинатПатент" ород, ул. Гагарина, 1 акав, 2428Б 4 ИПИ Государст Составитель И. ПащенкТехред С.Мигунова Тираж 452нного комитета по изобретени 3035, Москва, Ж, Раушская Подписноеи открытиям при ГКНТ СССРб д. 4/5
