Регулятор уровня верхнего бьефа

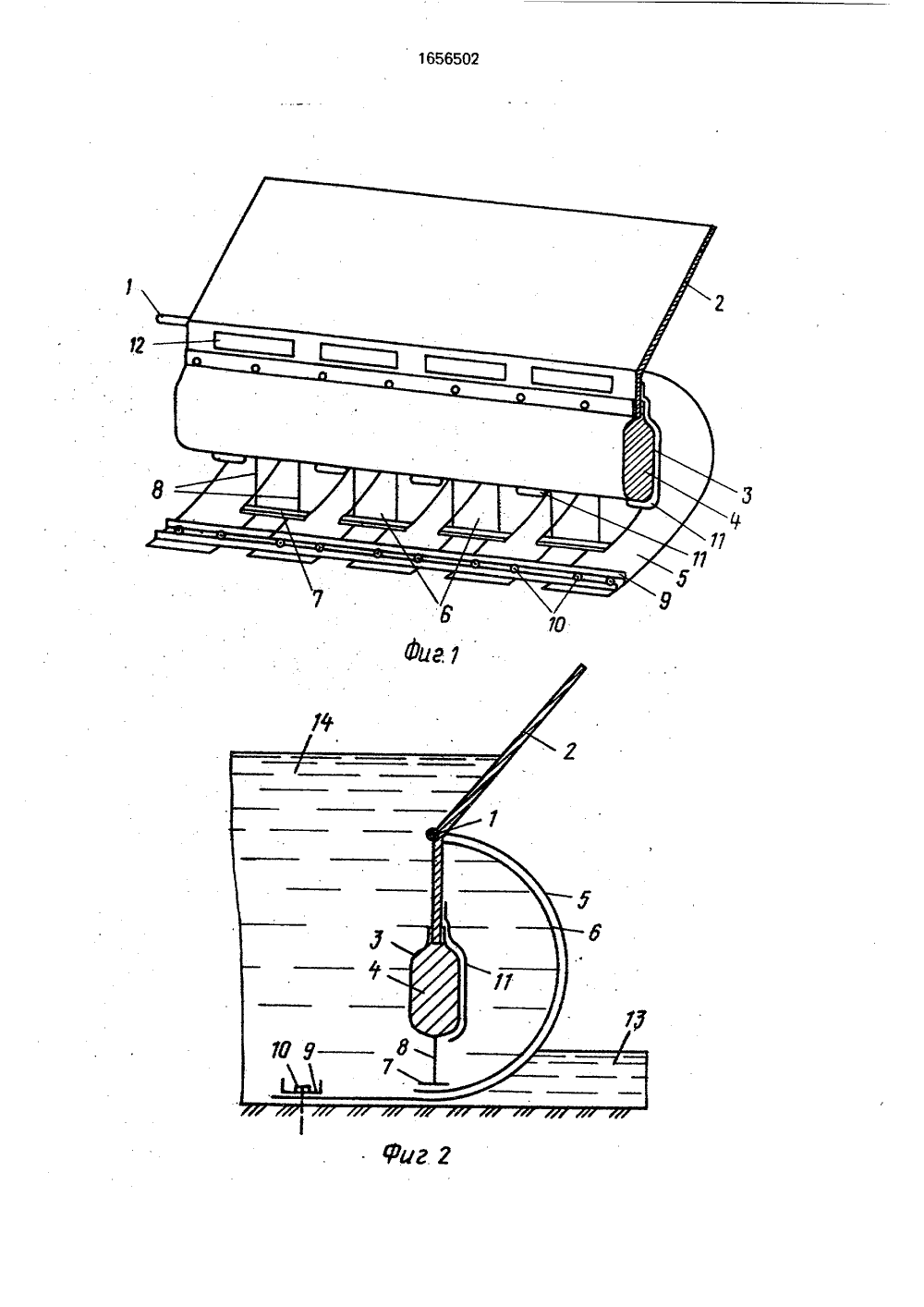

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1656502 А 1 19 5 С 05 0 9/02--"1.1 ТЕ 1 ЕА ОПИСАНИЕ ИЗОБРЕТЕНК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ НЕГО БЬЕгидротехнике я автоматичерхнего бьефа м, систем военных водо- повышение 6 СУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ И ГКНТ СССР(71) Днепропетровский сельскохозяйствный институт(56) Авторское свидетельство СССРМ 911479, кл. 0 05 О 9/02, 1980.Авторское свидетельство СССРМг 1313947, кл. Е 02 В 13/02, 1983.(54) РЕГУЛЯТОР УРОВНЯ ВЕР ФА(57) Изобретение относится к и может быть использовано дл ского поддержания уровня ве на каналах оросительных систе доснабжения, малых естеств токах. Цель изобретения -Изобретение относится к гидротехническому строительству и может быть использовано как устройство для автоматического поддержания уровня верхнего бьефа на каналах оросительных систем, систем водоснабжения, малых естественных водотоках,. Цель изобретения - повышение надежности в работе, снижение материалоемкости и упрощение эксплуатации,На фиг. 1 изображен регулятор, аксонометрия; на фиг. 2 - то же, в закрытом состоянии, поперечный разрез: на фиг. 3 - то же,. в открытом состоянии.Регулятор уровня верхнего бьефа включает установленный поперек водотока на горизонтальной оси 1 щит 2 с прикрепленным к нижней его части эластичным карманадежности работы, снижение материало- емкости и упрощение эксплуатации. В водо- токе на оси 1 установлен щит 2 с балластом 4 в нижней части. К средней части щита 2 со стороны нижнего бьефа 13 прикреплены верхними кромками полотнища 5 и 6, расположенные с перекрытием просветов между ними. Противоположные кромки полотнищ 5 и 6 прикреплены соответственно к дну водотока и нижней части балласта 4. Полотнища 5 и 6 выполнены из гибкого материала, При малом уровне воды в верхнем бьефе полотнища 5 и 6 сомкнуты между собой и вода не поступает в нижний бьеф 13, При превышении уровня воды в верхнем бьефе 14 больше заданного равновесие нарушается, щит 2 наклоняется в сторону нижнего бьефа 13, размыкает полотнище 5 и 6 и вода сбрасывается через просветы между полотнищами 5 и 6 и через верхнюю кромку щита2 в нижний бьеф 13. 1 з. и. ф - лы,3 ил. ном 3, заполненным стабилизирующим балластом 4, прикрепленные верхними кромка- СЬ ми к щиту 2 полотнища 5 низовой оболочки (Я и полотнища 6 верховой оболочки, перекры- с вающие просветы между полотнищами 5 и Щ соединенные нижними кромками, имеющими усиления 7, гибкими тягами 8 с нижней частью кармана 3. Нижние кромки полотнищ 5 прижимаются сплошным швеллером 9 и анкеруются ко дну водотока анкерами 10, Для обеспечения постоянного поло- . ф жения карманов 3 со стабилизирующим балластом 4 относительно щита 2 имеются направляющие 11, прикрепленные к низовой стороне щита 2. Для создания благоприятных условий сброса воды через промежутки между полотнищами 5 низовой4 О оболочки в щите 2 имеются отверстия 12. Щит 2 выполнен с наклоном верхней части в сторону нижнего бьефа 13 с изломом на оси 1 и с увеличивающейся толщиной от верхней кромки к оси 1. Верхние кромки полотнищ 5 и 6 присоединены к месту излома щита 2 со стороны нижнего бьефэ 13, Позицией 14 обозначен верхний бьеф вадо- ТОКО,Для предотвращения фильтрации воды между регуляторам и откосами установку его лучше производить в устроенное прямоугольное русло.Регулятор работает следующим образом,Изменение заданного уровня регулятора производится изменением массы стабилизирующего балласта 4 в эластичных карманах 3. В процессе накопления воды в верхнем бьефе 14 полотнища 6 верховой оболочки прижимаются под действием гидростатического давления воды к полотнищам 5, перекрывал просветы между ними и препятствуя сбросу воды в нижний бьеф 13. При достижении заданного уровня суммарный вращающий момент (направленный по часовой стрелке) от веса верхней части щита 2 и давления воды нз эту часть щита 2 относительно Оси 1 превышает суммарный врзщающий момент (направленный против часовой стрелки) от массы нижней части щита 2, массы стабилизирующего балласта 4, давления воды на полотнища 6 верховой оболочки. В результате эого щита 2 поворачивается вокруг оси 1, соответственна, вместе с ним поворачивается и эластичный карман 3 со стабилизирующим балластом 4 и, воздействуя через гибкие тлги 8, поднимает полотнище 6 верховой оболочки, аткрывая просветы между полотнищами 5 низовой оболочки, через которые производится сброс воды, При уровнях срабатывания регулятора, расположенных в концевой зоне часи щита 2, лежащей выше оси 1, сброс воды происходит также через верх щита 2. После сброса некоторога объема зады вращающий момент на нижнюю часть щита 2 превышает момент на верхнюк, эсть щита 2 и возвращает его в первоначальное положение, соответствующее нэкаплению воды. Зтому способствует также скоростной поток, возникающий при сбросе воды через просветы между,полотнищами 5 низовой оболочки и воздействующий нз полотнища 6 верховой оболочки. Нижней грэницей диапазона регулирования является положение аси 1,Установив зависимость расхода воды от положения щита 2 при сбросе, можно определять проходящий через промежутки между полотнищами 5 и верх щита 2 рзсход воды, Взаимодействие переливающегося через верх щита 2 (при больших уровнях регулирования) и проходящего через просветы между полотнищами 5 низовой оболочки сбрасных расходов способствует гашению энергии потоков, предотвращает размыв дна в нижнем бьефе 13, Усиления 7 предназначены для предотвращения отрыва гибких тяг 8 от нижних крамок полотнищ 6 верховой. оболочки в момент их подьема для сброса воды, Наличие в нижней части щита 2 водопропускных отверстий 12 ускоряет сброс воды и тем самым повышает быстродействие регулятора, Выполнение верхней части щита 2 переменной толщины сокращает материальные затраты и вес сооружения, что отражается на работоспособности регулятора,формула изобретения 1, Регулятор уровня верхнего бьефа, включающий установленный на горизонтальной оси поперек вадотокз между верхним и нижним бьефзми щит и приспособление длл перекрытия нижней части водотока, установленное под щитом и прикрепленное верхней частью к щиту, о т л и ч а ю щ и йс я тем, что, с целью повышения надежности в работе, снижения материэлоемкости и ,упрощения эксплуатации, щит выполнен с наклоном верхней части в сторону нижнего бьефа и снабжен стабилизирующим балластом, прикрепленным к его нижней кромке, а приспособление для перекрытия нижней части водотока выполнено в виде верховой и низовой гибких оболочек, образованных отдельными полотнищами. дискретно установленными по ширине водотока и прикрепленными верхними кромками к средчей части щита со стороны нижнего бьефа, причем полотнища низовой оболочки прикреплены нижними кромками ко дну водотока, а полотнища верховой оболочки прикреплены нижними кромками к стабилизирующему балласту и расположены с.перекрытием просветов между полотнищами низовой оболочки.2, Регулятор по и. 1; атл и чаю щийс я тем, что щит выполнен с увеличивающейся толщиной от верхней кромки к оси.1656502 ктор О.Кундрик Заказ 2051 Тираж 469 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С 113035. Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Га Сос едактор Л,Веселовская Тех
