Способ управления дискретно-регулируемым преобразователем переменного напряжения

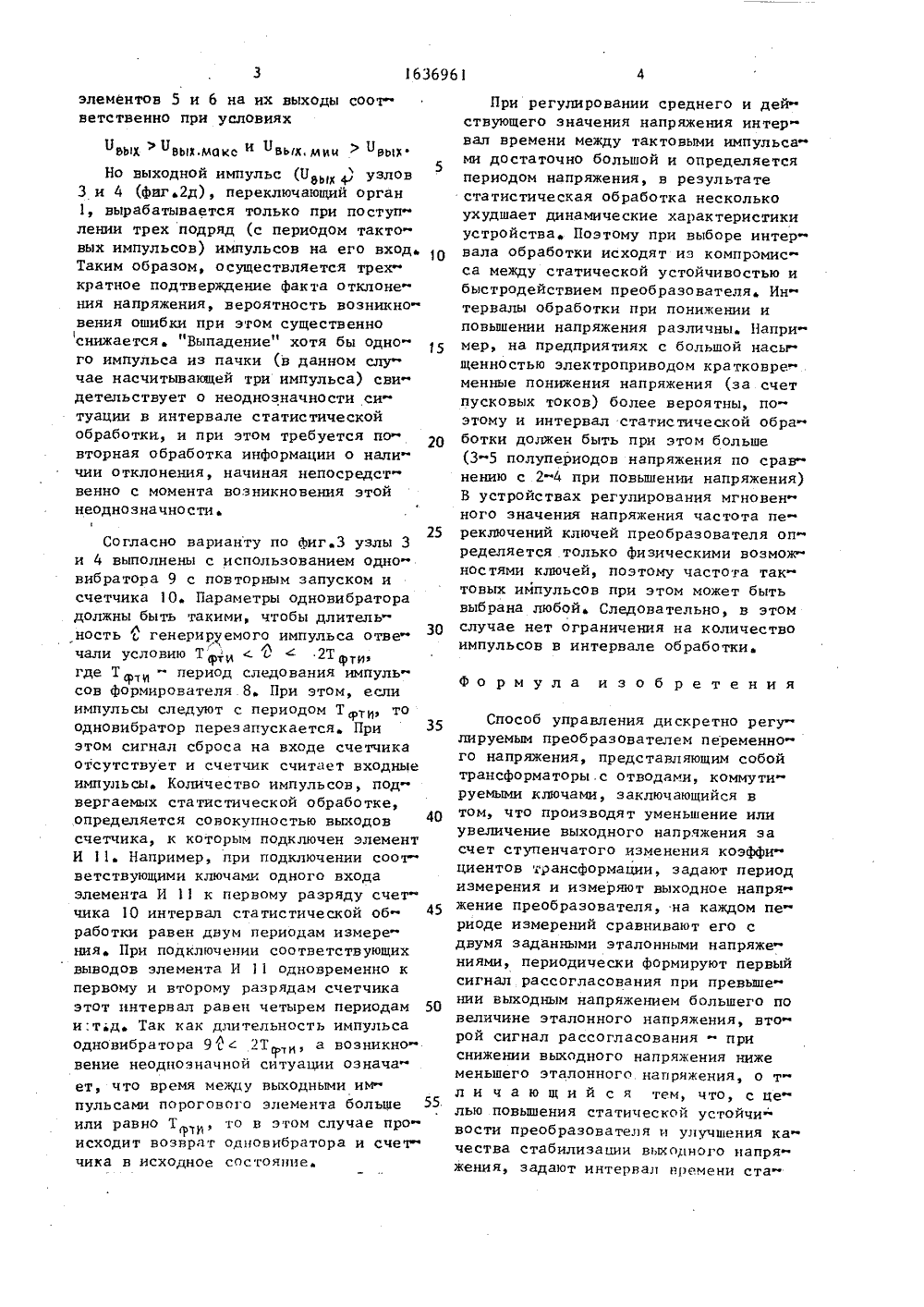

элементов 5 и 6 на их выходы соответственно при условияхявьхзавью.макс и Пвых,мин"еьцНо выходной импульс (явь 4 узлов5 3 и 4 (фиг,2 д), переключающии орган 1, вырабатывается только при поступ " ленни трех подряд (с периодом тактовых импульсов) импульсов на его вход, Таким образом, осуществляется трех кратное подтверждение факта отклонения напряжения, вероятность возникновения ошибки при этом существенно снижается"Выпадение" хотя бы одно го импульса из пачки (в данном случае насчитывающей три импульса) свидетельствует о неоднозначности ситуации в интервале статистической обработки, и при этом требуется повторная обработка информации о наличии отклонения, начиная непосредственно с момента возникновения этой неоднозначности25Согласно варианту по фиг3 узлы 3 и 4 выполнены с использованием одно вибратора 9 с повторным запуском и счетчика 10, Параметры одновибратора должны быть такими, чтобы длительностьгенерируемого импульса отве 30чали условию ТР 1 А, с " 2 Тутилгде Т - период следования импульфтИсов формирователя 8, При этом, если импульсы следуют с периодом Тр, то одновибратор перезапускается, При этом сигнал сброса на входе счетчика отсутствует и счетчик считает входные импульсы, Количество импульсов, подвергаемых статистической обработке, определяется совокупностью выходов счетчика, к которым подключен элемент И 11, Например, при подключении соответствующими ключами одного входа элемента И 11 к первому разряду счетчика 10 интервал статистической об 45 работки равен двум периодам измерения При подключении соответствующих выводов элемента И 11 одновременно к первому и второму разрядам счетчика этот интервал равен четырем периодам 50 и:т,д, Так как длительность импульса одновибратора 9 с 2 Т , а возникно вение неоднозначной сйтуации означает, что время между выходными им пульсами порогового элемента больше 55 или равно Т , то в этом случае прорти фисходит возврат одновибратора и счетчика в исходное состояние. При регулировании среднего и дей ствующего значения напряжения интервал времени между тактовыми импульсами достаточно большой и определяется периодом напряжения, в результате статистическая обработка несколько ухудшает динамические характеристики устройства, Поэтому при выборе интервала обработки исходят из компромисса между статической устойчивостью и быстродействием преобразователя, Ин тервалы обработки при понижении и повышении напряжения различны, Напри мер, на предприятиях с большой насыщенностью электроприводом кратковременные понижения напряжения (за счет пусковых токов) более вероятны, поэтому и интервал статистической обработки должен быть при этом больше (3-5 полупериодов напряжения по сравнению с 2 4 при повышении напряжения) В устройствах регулирования мгновенного значения напряжения частота переключений ключей преобразователя определяется только физическими возможностями ключей, поэтому часто га тактовых импульсов при этом может быть выбрана любой, Следовательно, в этом случае нет ограничения на количество импульсов в интервале обработки,Формула изобретенияСпособ управления дискретно регулируемым преобразователем переменного напряжения, представляющим собой трансформаторы.с отводами, коммутируемыми ключами, заключающийся в том, что производят уменьшение или увеличение выходного напряжения за счет ступенчатого изменения коэффи циентов трансформации, задают период измерения и измеряют выходное напря жение преобразователя, на каждом периоде измерений сравнивают его с двумя заданными эталонными напряже ниями, периодически формируют первый сигнал рассогласования при превышении выходным напряжением большего по величине эталонного напряжения, второй сигнал рассогласования - при снижении выходного напряжения ниже меньшего эталонного. напряжения, о тл и чающий с я тем, что, с целью повышения статической устойчивости преобразователя и улучшения ка чества стабилизации вьмодного напря жения, задают интервал времени ста5 )6 тистической обработки, равный заданному числу периодов измерения, контролируют наличие сигналов каждого рассогласования на периодах измере ния каждого интервала времени статис тической обработки, проводят указан 36961 6ное уменьшение или увеличение. выходного напряжения при наличии соответственно первого или второго сигнала рассогласования на каждом периодев течение всего интервала статистической обработки,1636961 Составитель:В МироновТехред А.Кравчук. ектор:Н,Ревская р: О,Юрковецка Заказ ираж 382 одписное Госуд издательский комбинат "Патент", г. Ужгород, ул. Гага оизводстве венного комитета по 113035, Москва, Жобретениям и открьггиям при ГКНТ СРаушская наб., д, 4/5
