Компрессионно-дистракционный аппарат конструкции р. в. никогосяна и б. б. иванова

Номер патента: 1620103

Авторы: Ананикян, Иванов, Крамаров, Никогосян

ZIP архив

Текст

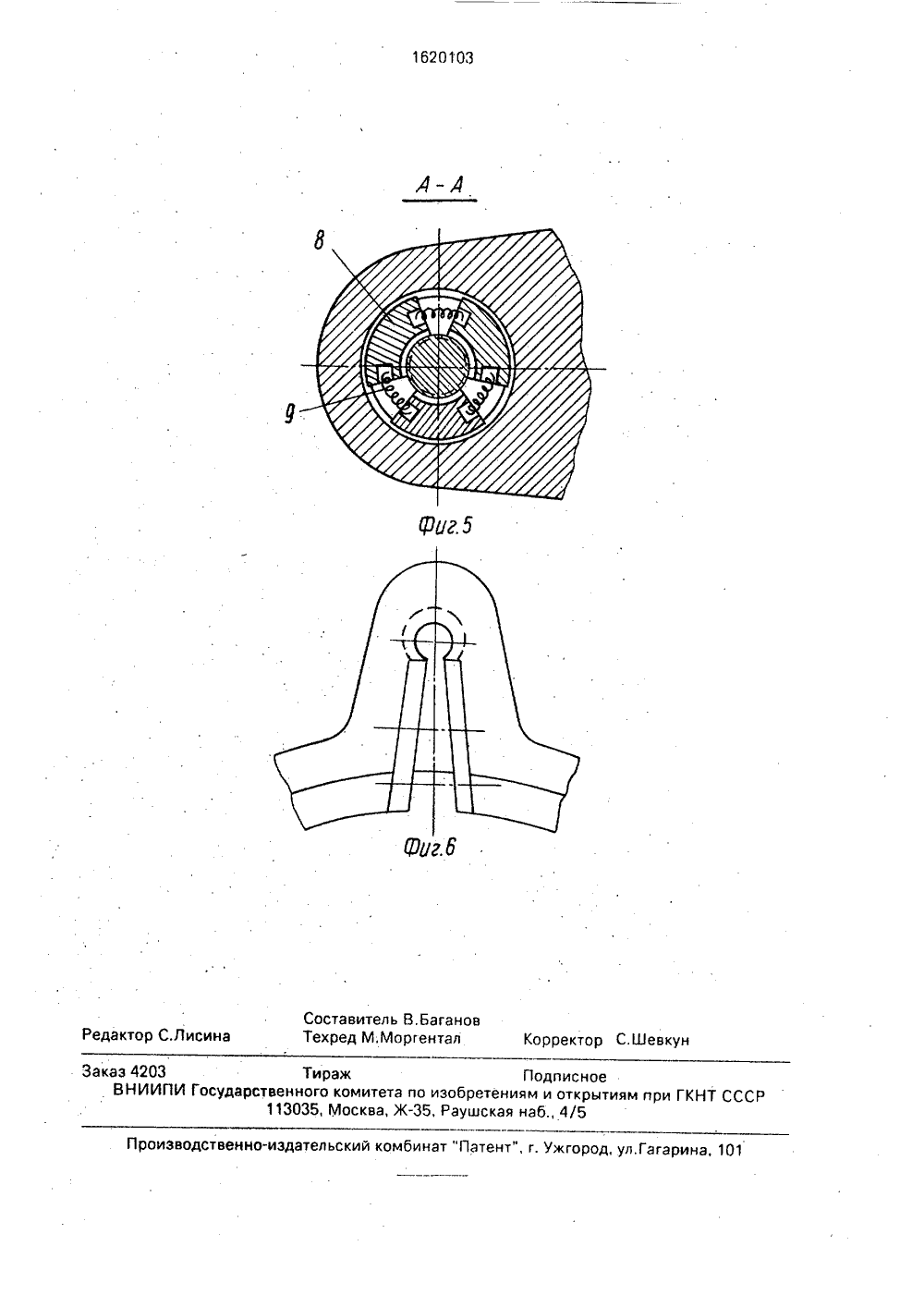

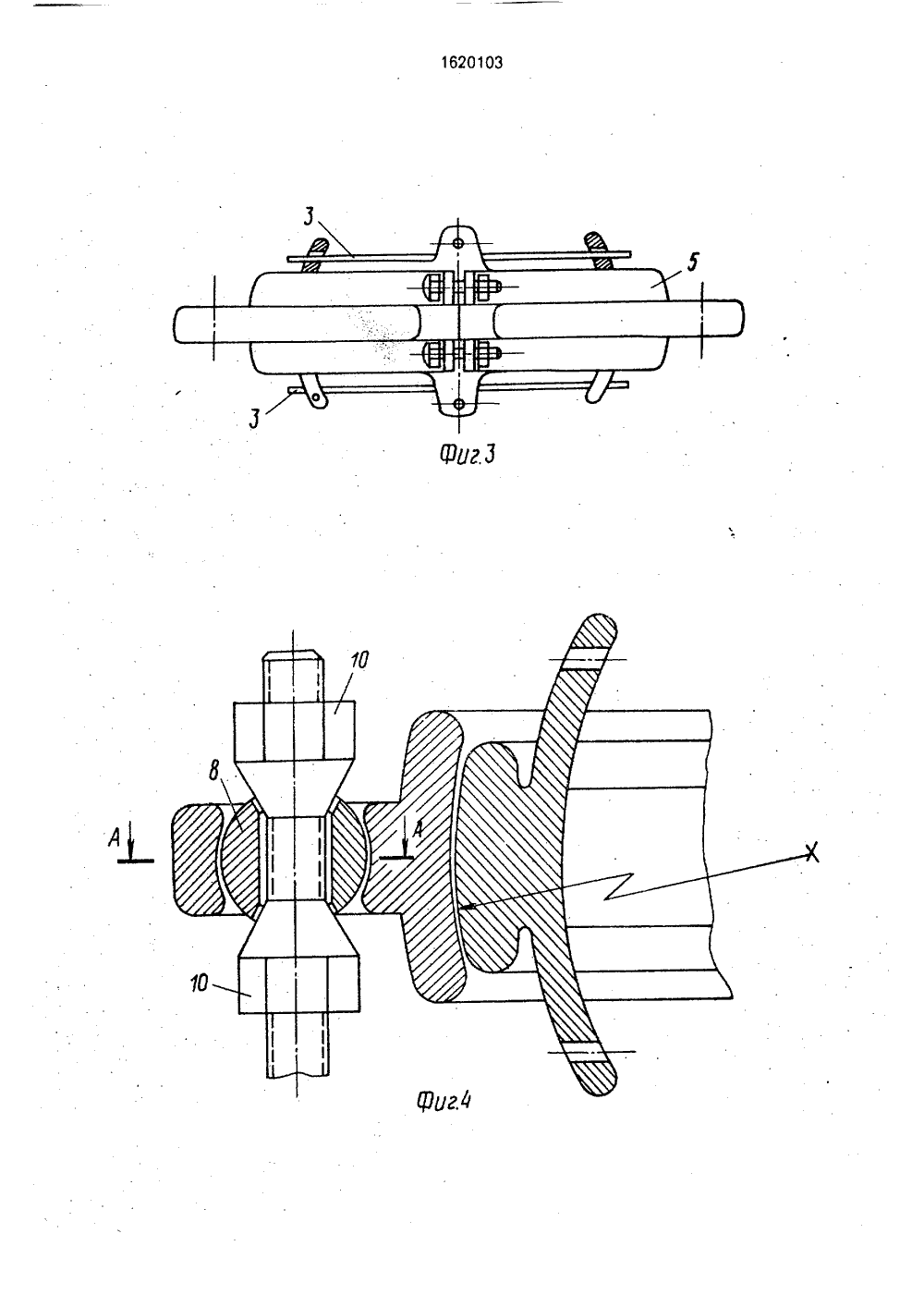

( И РЕТ ВИДЕТЕЛЬС АВТОРСКО ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР ОПИСАНИЕ И(57) Изобретение относится к медицинской технике. Цель изобретения - повышение точности съемной коррекции отломков, Устройство содержит дистракторы 1, держатели 2 спиц 3, кольца 4, дуги 5, цилиндр 6, шарниры 7 с сухарями 8, пружинками. Дистракторы 1 за счет сферических шарниров 7 в петлях обеспецивают изменение угла наклона устройства. 6 ил.Изобретение относится к медицине, а именно к травматологии и ортопедии, и может быть применено при остеосинтезе переломов длинных трубчатых костей.Цель изобретения - повышение точности объемной коррекции отломков.На фиг. 1 схематически показана предлагаемая конструкция устройства; на фиг,2 - внутреннее кольцо, вид сверху; на фиг,3- то же, разрез; на фиг,4 - часть внутреннего кольца и наружного кольца, разрез, и шарнир дистрактора; на фиг.5 - сечение А-А на фиг, 4; на фиг. 6 - конструкция петли.Устройство содержит дистракторы 1, держатели 2 спиц 3, кольца 4, дуги 5, цилиндр 6, сферические шарниры 7 с сухарями 8, пружинами 9 и коническими гайками 10, петли 11, стягивающие винты 12.Устройство работает следующим образом,Спицами 3 фиксируют отломки кости на кольцах 4, Кольцо 4 вставляют в дуги 5 без стягивания винтами 12, но стянутые между собой дистракторами 1, Проводят коррекцию отломков один относительно другого, после чего затягивают винты 12. После этого дистракторами 1 создается стабильное положение отломков и требуемая компрессия между ними,После образования костной мозоли вобласти перелома осуществляют поэтапное 5 раздвижение колец 4 до нормализации длины конечности. Дистракторы 1 эа счет сферических шарниров 7 в петлях 11 могут изменять свой угол наклона. 10 Формула изобретенияКомпрессионно-дистракционный аппарат,содержащий опору и закрепленные на ней дистракторы с держателями для спиц, при этом опора выполнена в виде колец со 15 сферической поверхностью, а также размещенного между кольцами цилиндра со сферической наружной боковой поверхностью, причем цилиндр выполнен с воэможностью поворота относительно продольной оси и 20 плоскости кольца, о т л и ч а ю щ и й,с я тем,что, с целью повышения точности объемной коррекции отломков, оно снабжено дугами, сферическими шарнирами с сухарями, пружинами и коническими гайками, при этом 25 все кольца имеют петли для стягивающихвинтов и установки сферических шарниров, связанных с дистракторами.1 б 20103 Составитель В,Багановктор С,Лисина Техред М,Моргентал Коррект Шевку з 4203 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям113035, Москва, Ж, Раушская наб., 4/5 Т СССР Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 1

Смотреть

Заявка

4408529, 14.04.1988

НИКОГОСЯН РУБЕН ВЛАДИМИРОВИЧ, ИВАНОВ БОРИС БОРИСОВИЧ, АНАНИКЯН ПАВЕЛ ПЕТРОВИЧ, КРАМАРОВ АНДРЕЙ ИВАНОВИЧ

МПК / Метки

МПК: A61B 17/58

Метки: аппарат, иванова, компрессионно-дистракционный, конструкции, никогосяна

Опубликовано: 15.01.1991
