Формирователь частотно-модулированных сигналов

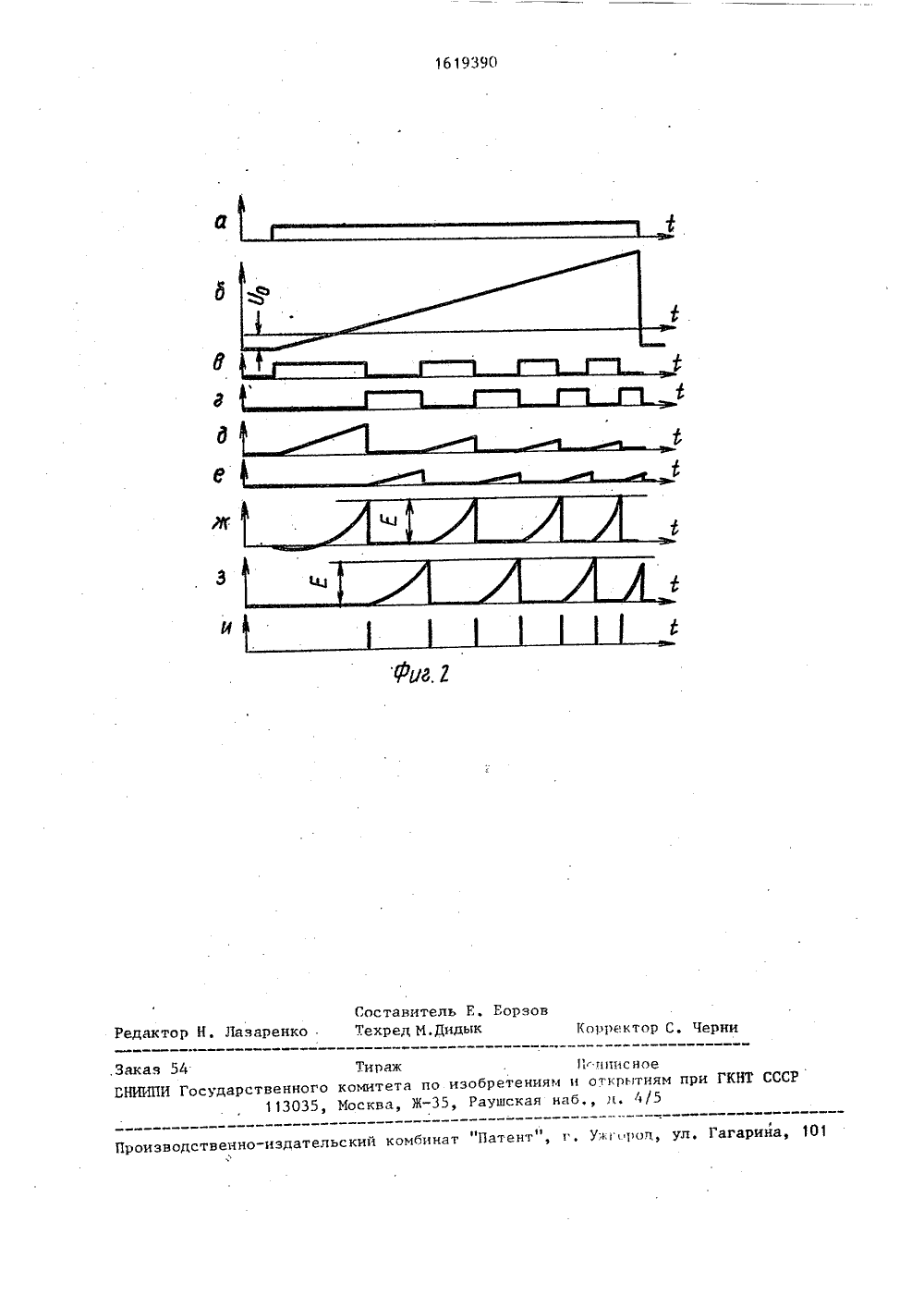

;13 И;ма. ЛЫ-Р-:"Ь с - пь( гОПИСАНИЕ ИЗОБРЕТЕНК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(7 В 56) Осн981,вы теории 226 си 23 ГСС ст Авторское свидетелР 1262687, кл. Н 03/О ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР 4437615/21 06.06.8807.01.91. Бил.И.Г. Дорух, А.ПМаргелов и Ю,И.621.376,3(088.8Шапиро Д.Н. и дза частот, М(57) Изобретение относится к импулд с-ной технике. Цель изобретения - повышение линейности изменения частотыАормируемых импульсных сигналов - достигается введением в Аормнровательперемножителей 9, 10 и источника 1опорного напряжения. Формировательсодержит также компаратор 2, сумматор 11, триггер 3, элементы 4 и 5совпадений, генераторы 6-8 пилообразного напряжения, входную и выходнуишины. 2 ил.1619390 Ч 8 с) - -ч) + Ьг.,50 55 Изобретение относится к импульснойтехнике и может быть использованов системах преобразования и передачиинАормации.Целью изобретения является повыщение линейности изменения частоты Аормируемых импульсных сигналов.На Аиг. 1 представлена Аункциональная схема Аормирователя частотно-модулированных сигналов; на Аиг. 2 -временные диаграммы его работы,Формирователь частотно-модулированных сигналов содержит источникопорного напряжения, компаратор 2,триггер 3, элементы 4 и 5 совпадений,генераторы 6-8 пилообразного напряжения, перемножители 9 и 10 и сумматор11, при этом выход сумматора 11 соединен с первым входом-компаратора 2,второй вход которого соединен с выходом источника 1 опорного напряжения,а выход - с выходной ниной устройстваи счетным входом триггера 3, выходыкоторого соединены соответственнос первыми входами элементов 4 и 5совпадений, выходы которых соединенысоответственно с входами генераторов6 и 7 пилообразного напряжения, авторые входы - с входной шиной ивходом генератора 8 пилообразного напряжения, выход которого соединенс первыми входами перемножителей 9и 10, вторые входы которых соединены соответственно с выходами генера-торов 6 и 7 пилообразного напряжения, а выходы - с входами сумматора11.Формирователь частотно-модулированных сигналов работает следующимобразом.40 В исходном состоянии при отсутствии импульса запуска (Лиг, 2 а) на выходе генератора 8 присутствует начальное напряжение Чо отрицательной полярности (Лиг. 2 б), а на первых входах и на выходах элементов 4 и 5 имеют место нулевые потенциалы (Лиг. 2 в, г). Поэтому на выходах генераторов 6 и 7 (Аиг. 2 д, е) перемножителей (Лиг. 2 ж, з), а следовательно, и сумматора 11 сигналов нет. Кампаратор 2 находится в устойчивом состоянии, при котором на его выходе имеет место нулевой потенциал (Лиг 2 и)Триггер 3 находится в произвольном состоянии, например в таком, что потенциал на его первом выходе соответствует логической а на втором - логическому "О",С приходом на входную щину импульса запуска Аиг. 2 а), имеющего уровень логической "1", на выходе генератора 8 (Аиг. 2 б) Аормируется линейно изменяющееся напряжение Ч Т) ви 8 да где Ч и Ь - соответственно начальоный уровень и скоростьизменения напряжения навыходе генератора 8;1 - время, отсчитываемое смомента появления импульса запуска.Напряжение Ч 8 поступает на первые входы перемножителей 9 и 10.Под действием импульса запуска открываются по вторым входам элементы 4 и 5, в результате на выходе элемента 4 появляется потенциал, соответствующий логической "1" (Аиг. 2 в), под действием которого генератор 6 Аормирует линейно нарастающее напряжение (Лиг. 2 д), поступающее на второй вход перемножителя 9. На выходе перемножителя 9 Аормируется напряжение (Аиг, 2 ж), пропорциональное произведению сигналов на его входах, Напряжение с выхода перемножителя 9 через сумматор 11 поступает на первый вход компаратора 2, на второй вход которого поступает опорное напряжение постоянного уровня Е с выхода источника 1. В момент равенства напряжений на входах компаратора последний Аормирует короткий импульс (Лиг. 2 и), поступающий на счетный вход триггера 3. Под действием импульса с выхода компаратора 2 триггер 3 изменяет свое состояние на противоположное, на его первом выходе появляется потенциал, соответствующий логическому "0", а на втором - логической "1". В результате на выходе элемента 4 по- тенциал становится соответствующим логическому "О" (Аиг. 2 в), а на выходе элемента 5 - логической "1" (Лиг, 2 г), сигналы на выходе генератора 6 (Лиг. 2 д), перемножителя 9 (Лиг2 ж) и сумматора 11 становятся равными нулю, компаратор 2 возвращается в исходное состояние, а генератор 7 начинает Аормировать линейно нарастающее напряжение Аиг. 2 е),30 5161 которое поступает на второй вход перемножителя 10. Ня выходе перемножителя 10 Аормируется йапряжение (Аиг. 2 з), пропорциональное произведению сигналов на его входах, которое через сумматор 11 поступает на первый вход компаратора 2, В момент равенства этого напряжения уровню Е компаратор 2 вновь вырабатывает короткий импульс (Аиг. 2 и), под действием которого триггер 3 возвряцается в исходное состояние. В результате на выходе элемента 4 вновь появляется потенциал, соответствующий логической "1", а на выходе элемента 5 - логическому (Аиг. 2 в, г), сигналы на выходах генератора 7 (Аиг,.2 е), перемножителя 10 (Аиг. 2 з) и сумматора 11 подают до нуля, я генератор 6 вновь начинает Аормировать линейно нарастаюнее напряжение.Далее процесс повторяется до окончания импульса запуска. По окончании импульса запуска элементы 4 и 5 воз-. вращаются в исходное состояние, генераторы 6 и 7, сумматор 11 обнуляются, а компратор 2 перестает Аормировать импульсы.В результате в течение импульса запуска на выходе компараторя 2 Аормируется серия коротких импульсов, а на выходах элементов 4 и 5 - серия прямоугольних импульсов с уменьнаюнимся вО времени периодом следования,Поскольку генераторы 6 и 7 идентичны, то Аормируемне ими сигналы 17 бф 17 могут бить записаны в- Виде7(2) где- время, отсчитываемое с момента запуска генератора 6 (или 2);К - скорость измерения на выходе генератора 6 (или 7).Сигнал, Ч на выходе сумматора 11, а следовательно, и на втором входе компаратора 2 определяется выражениемЧ 1( (Е 1): АК)Чб 7, (3) Компаратор 2 срабатывает при выполнении условия17 О" 1) С учетом уравнений (1), (2) и (3)получаем Кс,Ж - ) = Е. Полученное .равнение позволяетопределить частоту Г импульсов навыходе компараторя 2 кяк Аункцию времени5 Из полученного уравнения видно,что частота .Г сигналов на выходахкомпяраторя 2 и злементов 4 и 5 линейно зависит от времениПри Ацксцровяццьх уровне Е и коэААиццецте К, изменяя крутизну Ь пилообразного напряжения генератора Р, можно регулировать скорость изменениячастоты Г, я изменяя его начальноезначение ., можно устанавливать требуемое начальное значение этой частоты.20 таким образом, введение новых элементов и связей в Аормирователь обеспечивает повию цце линейности измене-ния частоты Аормируемнх импульсовЭто является сунестцеццым преимунест 25 вом Аормцрователя частотно-модулированных сигналов по сравнению с известцнмц устройствами,А о р и у л а и з о б р е т е н и я Аормировя тель частотно-модулированных сигналов, содержзртий компаратор, первый вход которого соединенс выходом сумматора, а выход - с выходной пшой и счетным входом тригге ра, выходи которого соединены соответственно с первыми входами первогои второго элементов совпадений, в,- ходы которих соединены соответственцо с входами первого и второго генера-торов пилообразного напряжения, авторые входы - с входом третьего генератора пилообразного напряжения ивходной ниной, о т л и ч а ю щ и йс я тем, что, с целью повьпцения ли нейцости изменения частоты Аормируемыхимпульсных сигналов, в него дополнительно введены два перемножителя иисточник опорного напряжения, выходюкоторого соединен с вторым входом 50компаратора, при этом .первые входипервого и второго перемножителей соединены с выходом третьего генератора пилообразного напряжения, вторыевходи - соответственно с выходамипервого и второго генераторов пилооб".разного напряжения, а выходы - с эходами сумматора.1619390 Составитель Е, Борззаренко Техред М,Дидык едактор Н Корректор С. Че П цнисноео изобретениям и открытиям35, Раушская наб л. 4/5 ГКНТ СССР Производственно-издательский комбин Заказ 54 Тираж СНИИПИ Государственного комитет 113035, Москва, тент", г, Ужг род, ул. Гагарина, 10
