Способ управления процессом пенной сепарации
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

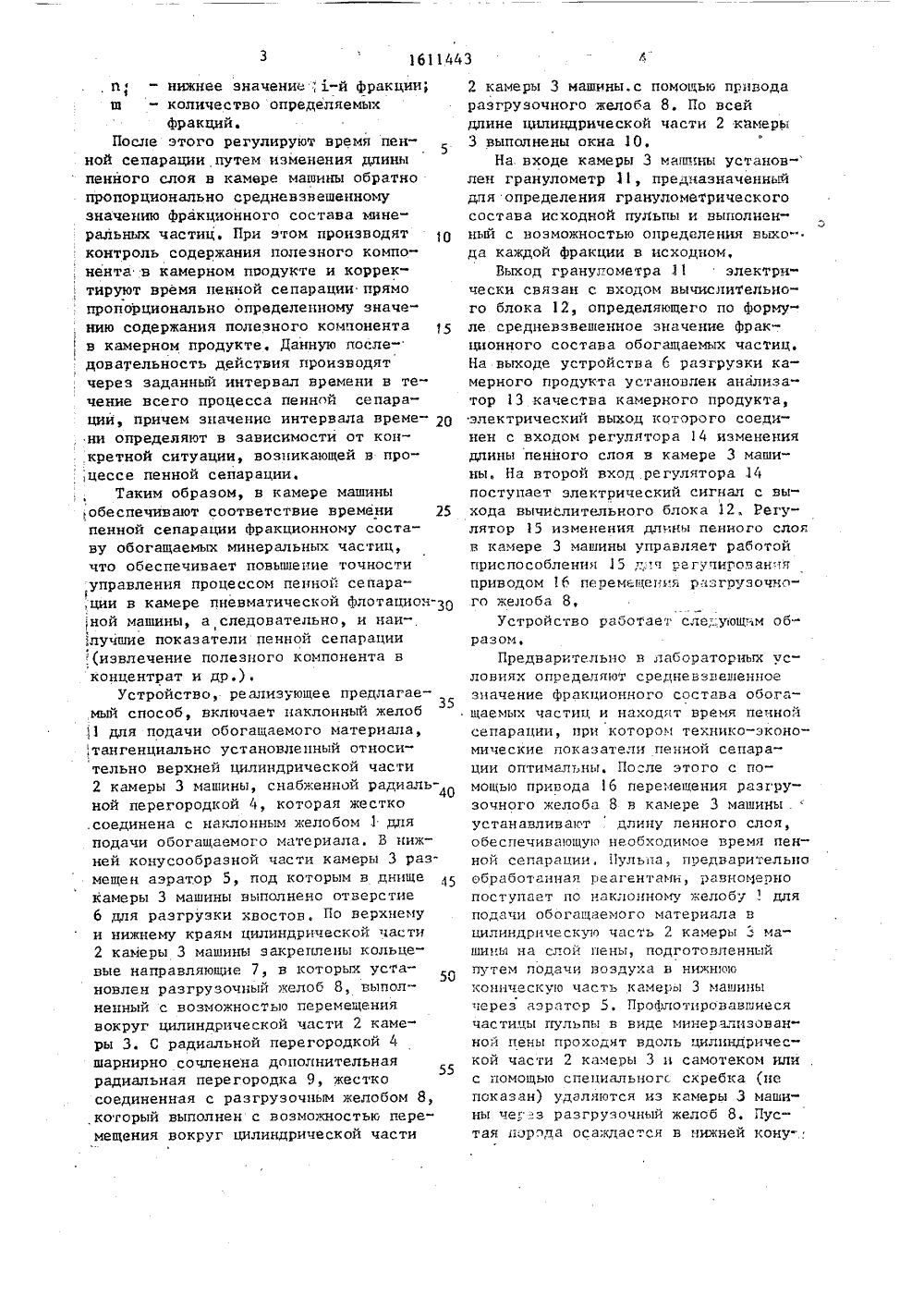

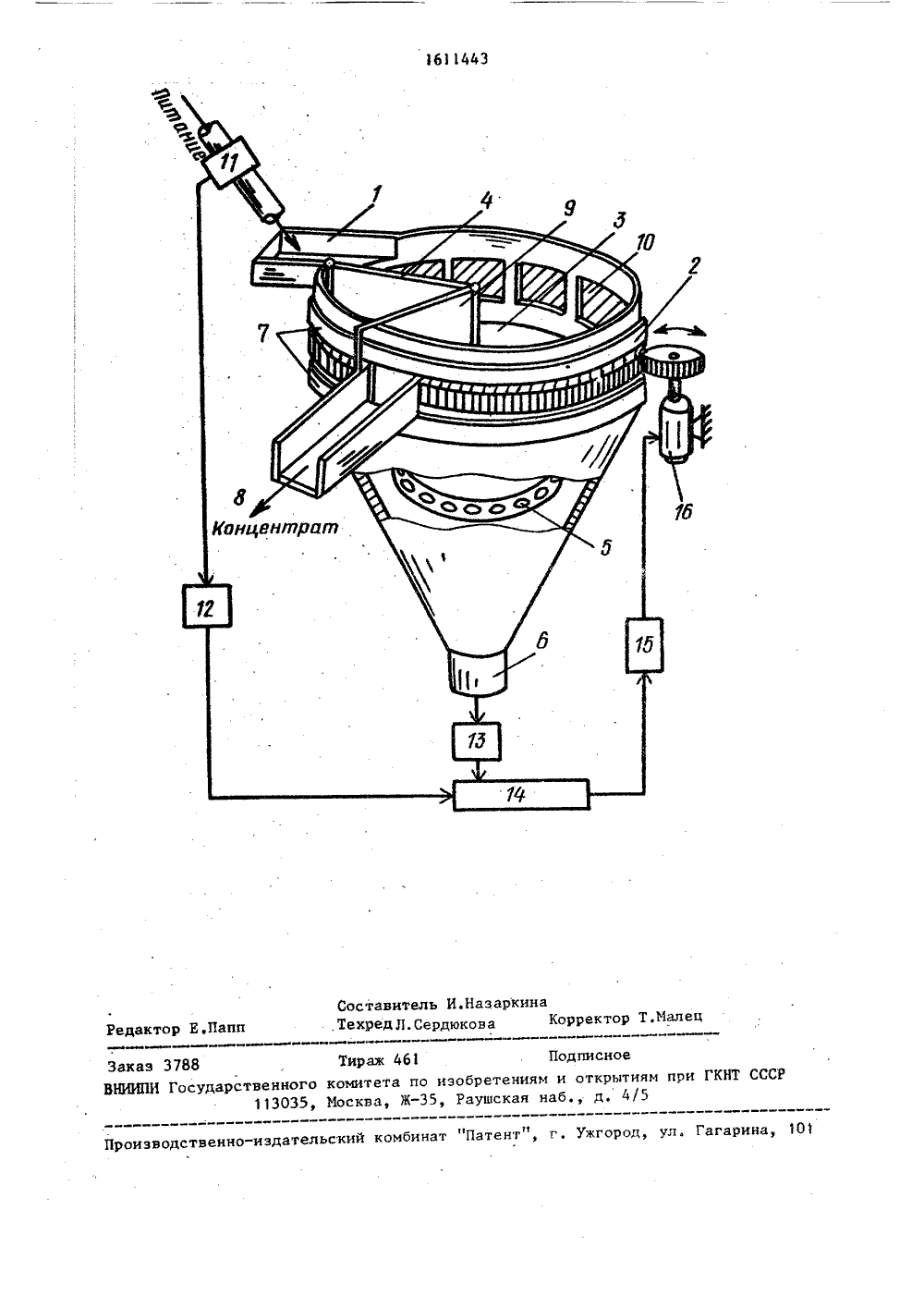

, п 1 - нижнее значение ", т.-й Фракции;ш - количество определяемыхфракций.После этого регулируют время пен 5ной сепарации путем изменения длиныпенного слоя в камере машины обратнопропорционально средневзвешенномузначению фракционного состава минеральных частиц, При этом производятконтроль содержания полезного кампо; цента в камерном продукте и корректируют время пенной сепарации прямопропорционально определенному значению содержания полезного компонента, в камерном продукте. Данную после: довательность действия производятчерез заданный интервал времени в течение всего процесса пенной сепараций, причем значение интервала време Они определяют в зависимости от конкретной ситуации, возникающей в процессе пенной сепарации.Таким образом, в камере машины,обеспечивают соответствие времени 25пенной сепарации Фракционному составу обогащаемых минеральных частиц,что обеспечивает повышение точностиуправления процессом пенной сепарач,ции в камере пцевматическаи Флатациан ной машины, а следовательно, и наи-,;лучшие показатели пенной сепарации(извлечение полезного компонента вконцентрат и др.),35Устройство, реализующее предлагаемый способ, включает наклонный желоб11 для подачи обогащаемого материала,1 тангенциалънс установленный относительно верхней цилиндрической части2 камеры 3 машины, снабженной радиальОной перегородкой 4, которая жестко.соединена с наклонным желобом .1 дляподачи обогащаемого материала, Б нижней конусообразной части камеры 3 размещен аэратор 5, пад которым в днищекамеры 3 машины выполнена отверстие6 для разгрузки хвостов, Па верхнемуи нижнему краям цилиндрической части2 камеры 3 машины закреплены кольцевые направляющие 7, в которых установлен разгрузочный желоб 8 выполненный с возможностью перемещениявокруг цилиндрической части 2 камеры 3. С радиальной перегородкой 4шарнирно сочленена дополнительнаярадиальная перегородка 9, жесткасоединенная с разгрузочным желобом 8,который выполнен с вазможностью перемещения вокруг цилиндрической части 2 камеры 3 машины.с помощью приводаразгрузочного желоба 8, По всейдлине цилиндрической части 2 камеры3 выполнены окна 10,На. входе камеры 3 машины установ-лен гранулометр 11, предназначенныйдпя определения грануломвтрическогосостава исходной пульпы и выполненный с возможностью определения выхада каждой Фракции в исходном,Выход грануламетра 11 электрически связан с входом вычислительного блока 12, определяющего па Формуле средневзвешенное значение фракционного состава обогащаемых частиц,На выходе устройства 6 разгрузки камерного продукта установлен анализатор 13 качества камерного продукта,электрический вылод которого соединен с входом регулятора 14 изменениядлины пенного слоя в камере 3 машины, На второй вход регулятора 14поступает электрический сигнал с выхода вычислительного блока 12. Регулятор 15 изменения длины пенного слояв камере 3 машины управляет работайприспособления 15 д. я рсгучигаванптприводом 16 перемещения разгрузочного желоба 8,Устройство работает сле:.;ующ,;м образом,Предварительно в лабораторных условиях определяют средневзвешенноезначение фракционного состава обогащаемых частиц и находят время печнойсепарации, при котором техника-экономические показателя пенной сепарации оптимальны. После этого с помощью привода 16 перемещения разгрузочного желоба 8 в камере 3 машины .устанавливают длину пенного слоя,обеспечивающую необходимое время пенной сепарации, 11 ульпа, предварительнаобработанная реагентамк, равномернапоступает па наклонному желобудляподачи обогащаемого материала вцилиндрическую часть 2 камеры 3 машины ца слой пены, подготовленныйпутем подачи воздуха в нижнююконическую часть камеры 3 машинычерез аэратар 5, Прафлотировавшиесячастицы пульпы в виде мицерализаванцой пены проходят вдаль цилиндрической части 2 камеры 3 и самотеком илис помощью специального скребка (цепоказан) уделяются из камеры 3 машины че 1 зз разгрузочный желоб 8. Пустая порода осаждается в нижней кону",5 1611443сообразной части камеры 3 машины иудаляется через отверстие 6 дляразгрузки хвостовПри изменении вида обогащаемогосырья (полиметайличеекие руды, горно.химическое сырье), обладающего другими физическими свойствами и,прежде всего, твердостью, а такжеусловий ведения подготовительныхпроцессов, (изменения производительности или циркуляции нагрузки,мельницы) происходит изменение гранулометрического состава исходной пульпы,что ведет к необходимости изменениявремени пенной сепарации обогащаемо"го материала путем изменения длиныпенного слоя (зоны пенной сепарации).При этом гранулометр 11, установленный на входе наклонного желоба 1, определяет гранулометрический состависходной пулъпы, а также выходы каж дой фракции в исходном. Электрическиесигналы о полученной информации передаются на вход вычислительного блока12, определяющего средневзвешенноезначение фракционного состава обогащаемых частиц, т.е. вырабатываетсясигнал, обратно пропорциональныйвычислительному значению. Полученныйсигнал поступает на вход регулятора14, на второй вход которого подаетсясигнал с выхода анализатора 13 качества камерного продукта, электрический уровень которого пропорционаленизмеренному значению качества камерного продукта. Выработанный регулятором 14 сигнал поступает на вход исполнительного механизма 15, который,приводит в действие привод 16 переме-щения разгрузочного устройства 8,6Такиь 1 образом, в камере машиныенной сепарации путем регулированияины эоны пенной сепарации обеспечи-5вают соответствие времени пенной сепарации фракционному составу обогащае"мых минеральных частиц, что позволяетповысить точность управления процессом, а следовательно, и увеличить количество и качество получаемого концентрата.,Формула изобретения Способ управления процессом пеннойсепараций, включающий регулированиевремени пенной сепарации минеральныхчастиц в камере машины, о т л и ч а ю "щ и й с я тем, что, с целью повыше ния точности управления процессомпенной сепарации эа счет обеспечениясоответствия времени пенной сепарации фракционному составу обогащенныхминеральных частиц путем регулирова ния длины пенного слоя в камере машины, контролируют гранулометрическийсостав и выход каждой фракции висходном питании, определяют средневзвешенное значение фракционного 3 О состава обогащаемых частиц и регулируют время пенной сепарации, послечего контролируют содержание полезного компонента в камерном продуктеи корректируют время пенной сепарации, при этом время пенной сепарации 35регулируют обратно пропорциональносреднезнешенному значению фракционного состава исходного питания, акорректируют время пенной сепарации 4 р прямо пропорционально содержанию.Папп роизводственно-издательский комбинат "Патент" арина, 1 О Род ул Заказ 3788 Тираж 461 ВНИИПИ Государственного комитета по изо 113035, Москва, Ж, РПодписноеетениям и открытиям при ГКНТ СССРшская наб д, 4/5
СмотретьЗаявка
4637506, 16.12.1988
ИРКУТСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
ИОФФЕ ВИЛЬЯМ МИХАЙЛОВИЧ, ЛЕОНОВ СЕРГЕЙ БОРИСОВИЧ, ИОФФЕ СЕРГЕЙ ВИЛЬЯМОВИЧ
МПК / Метки
МПК: B03B 13/00
Метки: пенной, процессом, сепарации
Опубликовано: 07.12.1990
