Устройство для создания пульсирующего давления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

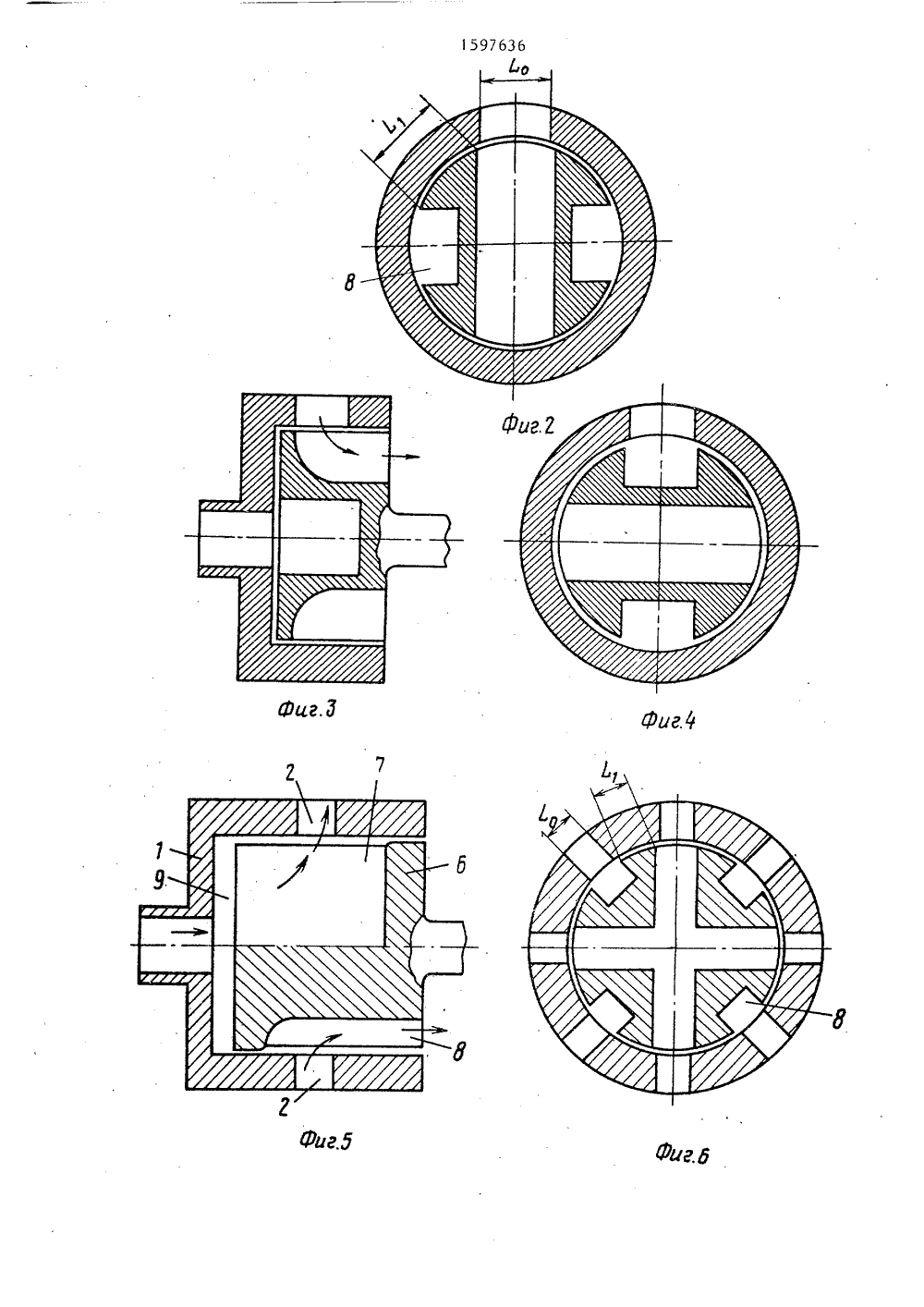

50 Изобретение относится к приборостроению, в частности к устройствам для калибровки датчиков давления, может быть также использованоля испытаний на надежность самодействующих клапанов поршневых компрессоров.Цель изобретения - упрощение конструкции и уменьшение габаритов. 10На фиг,1 и 2 представлено устройство для создания пульсирующего давления с одной рабочей камерой, продольный и поперечный разрезы, когда распределитель находится в положении подачи газа в рабочую камеру; на фиг,З и 4 - то же, когда распределитель находится в положении выпуска газа иэ рабочей камеры (т.е. поверонут на 90 относительно его положе ния на фиг.1 и 2); на фиг.5-8 - устройство для создания пульсирующего давления с восемью рабочими камерами, с частью камеры постоянного давления, выполненной в распределителе в виде 25 двух торцовых пазов, пересекающихся под углом 90 и четырьмя каналами отвода газа , на фиг,5 и 6 - устройство, продольный и поперечный разрезы, положение распределителя при подводе газа в рабочие камеры, размещенные в горизонтальной и вертикальной плоскостях; на фиг.7 - 8 - то же, положение распределителя при отводе газа из рабочих камер, размещенных в горизонтальной и вертикальной плоскостях) .Устройство для создания пульсирующего давления состоит из статора 1, снабженного рабочей камерой 2 пульси рующего давления и каналом подвода газа в виде подводящего отверстия 3. Статор 1 выполнен в виде стакана 4 с дном 5, В стакане 4 размещен ротор- распределитель 6, имеющий воэмож ность вращения и снабженный торцовыми пазами 7 и 8. Камера 9 постоянного давления выполнена частью в корпусе 1 между его торцом 5, торцом 10 распределителя 6 и дном стакана 4 и частью в распределителе 6 в виде торцовых пазов 7, выходящих на наружную цилиндрическую поверхность распределителя 6.Расстояние между кромками торцовых пазов 7 и 8 должно быть равно или больше размера рабочей камеры (в направлении поперек оси устройства для того, чтобы рабочая камерасоединялась только с камерой постоянного давленя или только с пазом 8отвода газа) .Статор может быть снабжен несколькими рабочими камерами (фиг.5-8).Часть камеры постоянног о давл ения,размещаемая в распределителе, можетбыть выполнена в виде пересекающихся торцовых пазов, выходящих на цилиндрическую поверхность распределителя (на фиг.5-8 представлено устройство в распределителе которогочасть камеры постоянного давлениявыполнена в виде двух пазов, пересекающихся под углом 90).Устройство работает следующимобразом,В положении распределителя 6, соответствующем фиг.1 и 2 (или фиг.5и 6), газ высокого давления из лопастей 9 и 7 постоянного давления поступает в рабочую камеру 2 (или рабочие камеры 2, размещенные в горизонтальной и вертикальной плоскостях),что вызывает повышение давления вэтой камере (или камерах). Во времяповорота распределителя 6 из положения, соответствующего фиг.1 и 2(или фиг.5 и 6), в положение, соответствующее фиг.З и 4 (фиг.7 и 8)давление в камере остается постоянным. В положении распределителя 6,соответствующем фиг.З и 4 (или фиг.7и 8), газ иэ камеры 2 отводится через паз (или пазы) 8 и давление вкамере 2 падает.Формула и зобр етенияУстройство для создания пульсирую" щего давления, содержащее статор в виде стакана с подводящим отверстием, в полости которого размещен ротор с радиальными пазами на торцах, попеременно образующими окна на цилиндрической поверхности ротора, и рабочую камеру, образованную радиальным отверстием на внутренней цилиндрической поверхности статора, о т л и ч а - ю щ е е с я тем, что, с целью упрощения конструкции и уменьшения габаритов, в нем радиальные пазы на торце ротора, прилежащем к дну стакана, выполнены сквозными, а подводящее отверстие выполнено в центре дна стакана.. Соколовский тавит Техред М.Ходанич Корректор Т,Малец Па едак роизводственно-издательский комбинат "Патент", Ь 101 город, Ул. Гаг Заказ 3044 Тираж 459 ПодписноеВНИИПИ Государственного комитета по изобретениям и открьггиям при ГКНТ СЧСР113035, Москва, Ж, Раушская наб., д. 4/5
СмотретьЗаявка
4391287, 15.12.1987
СУМСКОЙ ФИЛИАЛ ХАРЬКОВСКОГО ПОЛИТЕХНИЧЕСКОГО ИНСТИТУТА ИМ. В. И. ЛЕНИНА
АРСЕНЬЕВ ВЯЧЕСЛАВ МИХАЙЛОВИЧ, ЯДРОВ ВИТАЛИЙ ПАВЛОВИЧ
МПК / Метки
МПК: G01L 27/00
Метки: давления, пульсирующего, создания
Опубликовано: 07.10.1990
Код ссылки
<a href="https://patents.su/4-1597636-ustrojjstvo-dlya-sozdaniya-pulsiruyushhego-davleniya.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для создания пульсирующего давления</a>
