Раздаточный кран для нефтяных масел с автоматической отсечкой по уровню

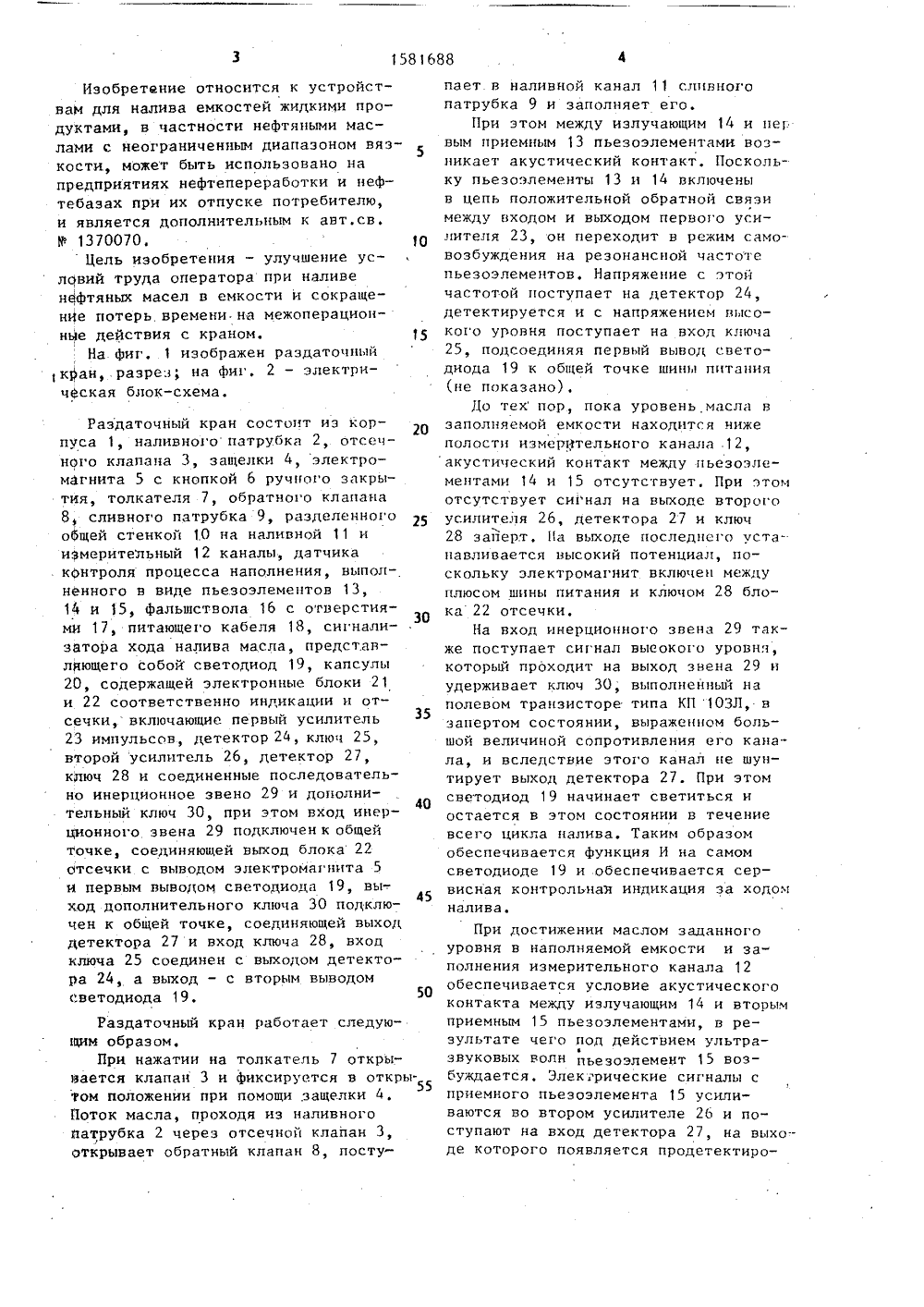

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 2 И ТЕНИ ИДЕТЕЛЬСТВУ К АВТОРСКОМ В 28струкавтом рское бюизациии трансц епрод1 емьин ельств 5/372 о СССР1986. ЕФТЯНЫХ ЧКОЙ ПО ТОЧНЫЙ КРАН ДЛЯВТОМАТИЧЕСКОЙ ОТ(54) РАЗДА МАСЕЛ С АУРОВ Н 10 (57) Изобре ствам для нпродуктами,маслами с нвязкости, и на предпнефтебаз ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ П 1 НТ СССРПИСАН Е ИЗ(22) 08.08,88 (46) 30.07,90. Бюл, (71) Специальное конро по механизации и технологических операпорте и хранении нефт"Транснефтеавтоматика (72) Я.Ш.Вихман и И.ф (53) 621,6 (088,8) (56) Авторское свидетР 1370070, кл, В 67 В тение относится к устройалива емкостей жидкими в частности нефтяными еограниченным диапазоном может быть использованотиях нефтепереработки ипри их отпуске потребите 2лю. Целью изобретения является улуч- .; шение условий, труда оператора при наливе нефтяных масел в емкости и сокращение потерь времени на межоперационные действия с краном. Раздаточный кран вставляется в наполняемую емкость, при нажатии на толкатсль 7 открывает клапан 3 и фиксируется в открытом положении при помощи защелки 4, Поток масла через наливной патрубок 2, отсечной клапан 3, обратньгй клапан 8 и наливной канал 11 сливного патрубка 9 поступает в емкость, При достижении маслом заданного уровня срабатывает автоматическая отсечка клапана 3. Блок-схема индикации и отсечки обеспечивает своевременное закрытие отсечного клапана 3 и световую пульсирующую сигнализацию об окончании налива. Фальшствол 16 обеспечивает механическую и электромагнитную защиту капсулы 20 и пьезоэлементов 13-15 от возможных повреждений и наводок. 2 ил.Раздаточный кран состоит иэ корпуса 1, наливного патрубка 2, отсечного клапана 3, защелки 4, электромагнита 5 с кнопкой 6 ручного закрытия, толкателя 7, обратного клапана 8, сливного патрубка 9, разделенного общей стенкой 10 на наливной 11 и измерительный 12 каналы, датчика контроля процесса наполнения, выполненного в виде пьезоэлементов 13, 14 и 15 фальцгствола 16 с отверстияФ30 ми 17, питающего кабеля 18, сигнализатора хода налива масла, представляющего собой светодиод 19, капсулы 20, содержащей электронные блоки 21 и 22 соответственно индикации и отсечки, включающие первый усилитель 23 импульсов, детектор 24, ключ 25, второй усилитель 26, детектор 27, ключ 28 и соединенные последовательно инерционное звено 29 и дополнительный ключ 30, при этом вход инер 40 ционного звена 29 подключен к общей точке соединяющей выход блока 22 отсечки с выводом электромагнита 5 и первым выводом светодиода 19, вы-. ход дополнительного ключа 30 подклю 45 чен к общей точке, соединяющей выход детектора 27 и вход ключа 28, вход ключа 25 соединен с выходом детектора 24, а выход - с вторым выводом светодиода 19. 50 Раздаточный кран работает следующим образом,При нажатии на толкатель 7 открывается клапан 3 и фиксируется в открытом положении при помощи, защелки 4.Йоток масла, проходя из наливногопатрубка 2 через отсечной клапан 3,открывает обратный клапан 8, постуИзобретение относится к устройствам для налива емкостей жидкими продуктами, в частности нефтяными маслами с неограниченным диапазоном вяз 5кости, может быть использовано напредприятиях нефтепереработки и нефтебазах при их отпуске потребителю,и является дополнительным к авт,св.9 1370070, 10Цель изобретения - улучшение условий труда оператора при наливенефтяных масел в емкости и сокращенйе потерь времени. на межоперациоцные действия с краном. 15На фиг. 1 изображен раздаточный1 кран,.разрез; на фиг, 2 - электрическая блок-схема,пает в наливной канал 11 сливногопатрубка 9 и заполняет его.При этом между излучающим 14 и первым приемным 13 пьезоэлементами возникает акустический контакт. Поскольку пьезоэлементы 13 и 14 включеныв цепь положительной обратной связимежду входом и выходом первого усилителя 23, он переходит в режим самовозбуждения на резонансной частотепьезоэлементов, Напряжение с этойчастотой поступает на детектор 24,детектируется и с напряжением высокого уровня поступает на вход ключа25, подсоединяя первый вывод светодиода 19 к общей точке шины питания(це показано),До тех пор, пока уровень масла взаполняемой емкости находится нижеполости измерйтельного канала 12,акустический контакт между пьезоэлементами 14 и 15 отсутствует. При этомотсутствует сивнал на выходе второгоусилителя 26, детектора 27 и ключ28 заперт, На выходе последнего устанавливается высокий потенциал, поскольку электромагнит включен междуплюсом шины питания и ключом 28 блока 22 отсечки,На вход инерционного звена 29 также поступает сигнал выеокого уровня,который проходит на выход звена 29 иудерживает ключ 30, выполненный наполевом транзисторе типа КП 10 ЗЛ, взапертом состоянии, выраженном большой величиной сопротивления его канала, и вследствие этого канал це шуцтирует выход детектора 27. При этомсветодиод 19 начинает светиться иостается в этом состоянии в течениевсего цикла налива. Таким образомобеспечивается функция И на самомсветодиоде 19 и обеспечивается сервисная контрольная индикация за ходомналива.При достижении маслом заданного уровня в наполцяемой емкости и заполнения измерительного канала 12 обеспечивается условие акустического контакта между излучающим 14 и вторым приемным 15 пьезоэлементами, в результате чего под действием ультразвуковых волн пьезоэлемент 15 возбуждается. Злекгрические сигналы с приемного пьезоэлемента 15 усиливаются во втором усилителе 26 и поступают на вход детектора 27, на выходе которого появляется продетектированное напряжение высокого уровня, .что приводит к срабатыванию ключа 28 .и включению электромагнита 5, который перемещает защелку 4 и освобождает отсечной клапан 3, Он закры-. вается. Нри срабатывании ключа 28 на его выходе появляется сигнал низкого уровня, светодиод обесточивается и гаснет, Вместе с этим начинается разряд интегрирующей КС цепи инерционного звена 29, имеющего постояннуюлвремени= 1-2 с. Вследствие этого через указанное время на затворе полевого транзистора появляется сигнал низкого уровня. Сопротивление его канала резко уменьшается, что приводит к шунтированию выхода детектора 27 и уменьшению его выходного сигнала. Ключ 28 запирается а светодиод 19 вновь начинает светиться, 1 икл "заряд-разряд" звена 29 повторяется и светодиод через 1-2 с свечения вновь гаснет, те. обеспечивает после команды на отсечку пульсирующий режим свечения, сигнализируя оператору об окончании процесса налива.Для уменьшения влияния электрических помех блоки 21 и 22 индикации иотсечки размещены в капсуле 20, Фальшствол 16 обеспечивает механическую защиту пьезоэлементов 13-15 от возможных повреждений и электромагнитную защиту капсулы 20 и пьезоэлементов 13-15 от внешних наводок. Наличие в фальшстволе 16 отверстий 17, связывающих измерительный канал с атмосферой и расположенных выше пьезоэлементов 13-15, обеспечивает равенство уровней масла в наливаемой емкости и измерительномканале 12 сливного патрубка 9; Расширение возможностей сигнализатора хода налива в раздаточном кране для нефтяных масел с автоматической отсечкой по уровню обеспечиваетбольшую надежнасть контроля процессаналива масел за счет обеспечениядополнительной визуальной информациив виде прерывистого свечения свето 1 р диода после окончания процесса наполнения емкости. Это улучшает условия труда оператора при наливе маселв емкости на потоке за счет сокращения потерь времени при межоперацион ных действиях с краном, посколькупульсирующий сервисный сигнал визуально более информативен,формула из обретения20Раздаточный кран для нефтяных масел с автоматической отсечкой поуровню по автсв. й 1370070,о т л и ч а ю щ и й с я тем, что, с25 целью улучшения условий труда оператора при наливе нефтяных масел в емкости и сокращения потерь временина межоперационные действия скраном,блок отсечки снабжен дополнительным30 ключом и инерционным звеном, соединенными последовательно, при этомвход инерционного звена подключенк общей точке, соединяющей выход .блока отсечки с выводом электромагнита и первым выводом светодиода,выход дополнительного ключа подключен к общей точке, соединяющей выходдетектора и вход ключа блока отсечки,а блок индикации снабжен ключом, входщо которого соединен с выходом детектора блока индикации, а выход - с вторым выводом светодиода,Заказ 2064 Тираж 342 Подписное ВНИИПИ Государстве зобретениям и11 Раушская наб. нного комитета по и3035, Москва, Ж,крьггиям при ГКНТ СССд. 4/5
