Электропечь для обжига углеродсодержащих материалов

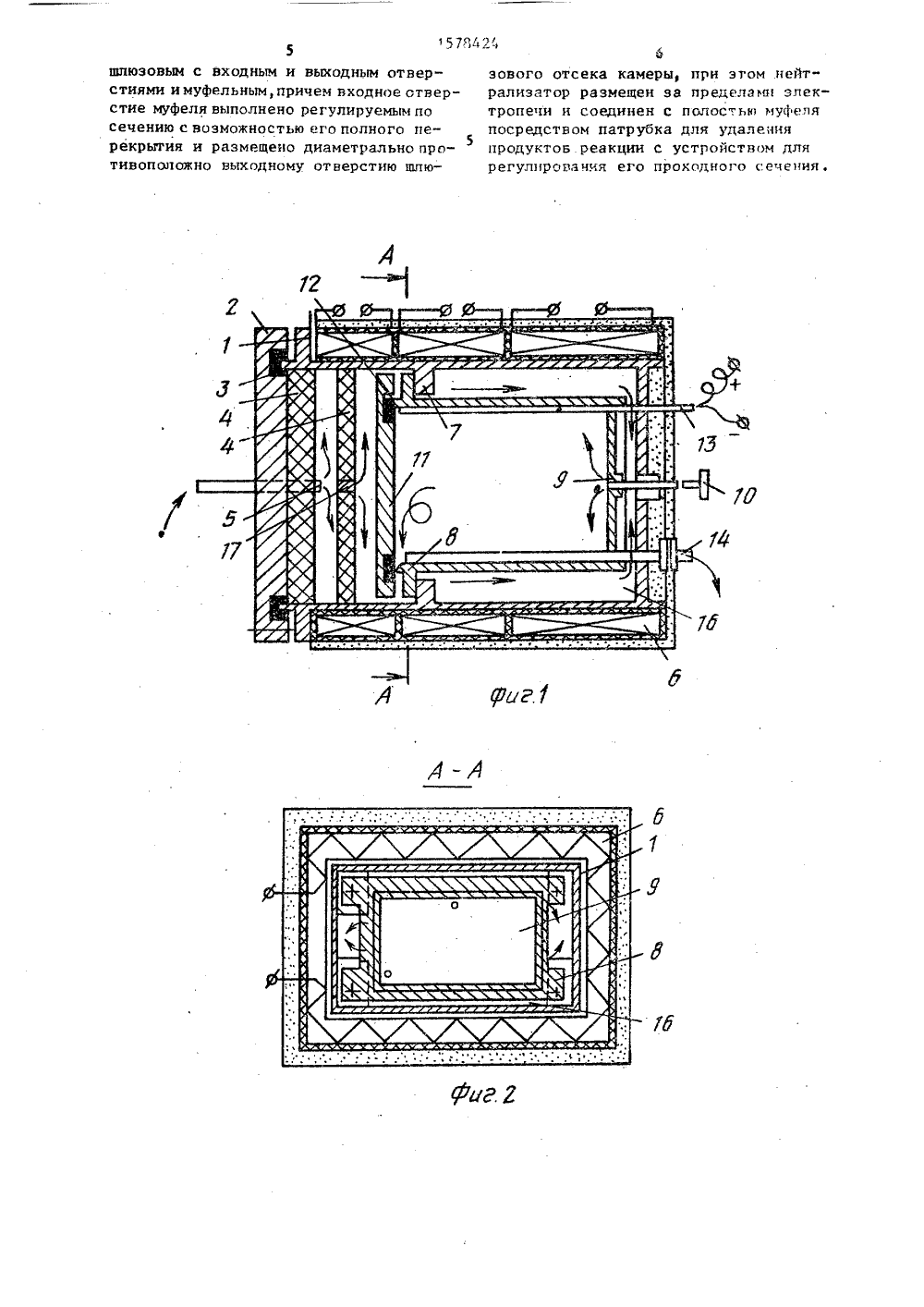

,ц) г г 7 в 5/ог рх ых материаВ.Г лич ельство СС 5/00, 1975 ьство СССР 5/00, 1976 вид 7(54) ЭЛЕКТРОПЕЧ СОДЕРЖАЩИХ 1"1 АТ Е И ОБЖИГА УГЛЕРОДОВ 57) Изобретение ермическому обо ектроназтносится к эдова нию, предообработки иргии, иэгототермопластич д ели наченному для тер порошковой металл е кокса в обрабаты ил. ется содержемых изделия ляе- ских х методом л лектрор едназ нзделий вляеыролектропечь,ечение А-Аимер практивид сверху,углеродсоит из гермеОСУДАРСТБЕННЫЙ ЯОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТИРЫТИЯРИ УНТ СССР(21) 4231545/31- (22) 16. 04.87 (46) 1507.90.Б (71) Институт св лов АН УССР (72) Л.С.Голубяк и Н.И,Николаенко (53) 621.783(088 (56) Авторское с Р 555988, кл, ГАвторское сви Ф 606074, кл. Р Изобретение относится к этермическому оборудованию, пченному для термообрабатки ипорошковой металлургии, иэготомых методом литья термопластичныхсуспенэий под давлением,Цель изобретения - повышение входа годных изделий и увеличение ска службы камеры.На Лиг, 1 изображена эвид сверху, на Фиг, 2 - сна фиг, 1; на фиг. 3 - прческой реализации, общийЭлектропечьдля обжигадержащих материалов состотичной нагревательной камеры 1, ра суспензий под давлением, 1 ель изобретения состоит в повышении выходагодных изделий и уведичении срокаслужбы камеры, Камера состоит из шлю,зового отсека для предварительногонагрева защитного газа и муфельногоотсека для размещения контейнера ввиде мусля с образованием околомуфельного пространства, Выполнениевходного отверстия мусля регулируемым о сечению обе спе чив ае тре гулируемую подачу з ащитн ого газа, а при е го полном закрытиии регулировании проходного сеченияпатрубка для удаления продуктов реакции обеспечивает заданное давлениегаэопаровой смеси в муфеле. В результате улучшается качество изделийснижается образование трещин, павыделенной ка два отсека " шлюзовой(передний) отсек и муфельный. Герме- фтичная нагревательная камера 1 содер- ф,жит крышку 2, уплотняющую прокладку3, теплоиэоляционные подушки 4, огра- рничивающие шлюзовой отсек камеры, патрубок для подвода защитного газа, подсоединенный к входному отверстию 5шлюзового отсека, нагревательныеэлементы,б, расположенные с внешнейстороны камеры 1, Нагревательные элементы 6 состоят иэ секций, причемсекции, расположенные с внешней сто -роны шлюзового отсека камеры 1, имеют большую мощность по сравнению ссекциями, установленными с внешнейстороны нагревательного отсека камеры 1. Внутри камеры 1 посредством упоров (креплений) 7 установлен герметичный муфель 8 с отверстием 9 для впуска газа, которое снабжено иголь 5 чатым клапаном 10. На муфеле 8 установлена.герметичная крышка 11 с прокладкой 12, а внутри его размещены чехол 13 для термопары и патрубок 14 для удаления продуктов реакции с редукционным клапаном 15. При этом между камерой и муфелем имеется околомуфельное пространство 1 Ь, которое соединено с шлюзовым отсеком через его выходное отверстие 17. Патрубок 14 для удаления продуктов реакции соединен с нейтрализатором 18 продуктов реакции; расположенным за пределами электропечи.Патрубок для подвода защитного газа может быть выполнен в виде длинной трубки, прикрепленной к стенке нагревательной камеры 1 и обогреваемой от нее (фиг, 3)25Электропечь работает следующим образом.После загрузки изделий, подлежащих термической обработке, в муфель 8, его закрывают герметичной крьппкой 11, в шлюзовой отсек нагревательной камеры 1 помещают две теплоизоляционные подушки 4, после чего нагревательную .камеру герметично закрывают крышкой 2. Затем печь продувают защитным газом и включают нагрев печи. З 5 Защитный газ через патрубок для подвода газа и отверстие 5 поступает в шлюзовой отсек камеры 1, где нагре" веется до заданной температуры. В связи с увеличенными тепловыми потерями боковые стенки шлюзового отсека камеры 1 нагревают до более высокой температуры по сравнению со стенками нагревательного отсека для муфеля .45 Такое распределение температуры по секциям нагревательного элемента необходимо для .создания равномерного температурного поля в объеме муфеля 8, Нагретый газ из шлюзового отсека камеры 1 поступает в околомуфельное пространство 1 б, .через выходное отверстие 17 нагревает муфель 8, омывая его стенки, и направляется к впускному отверстию 9 в тыльной его стенке. Впускное отверстие 9 нахо дится в седловине игольчатого клапана. Через это отверстие защитный газ попадает в полость муфеля 8, вы" тесняет оттуда воздух и при этом ненарушает теплового режима изделий.Благодаря возможности регулироватьскорость потока газа через муфель 8,становится возможным осуществлять впечи операцииф сушку материалов, удаление технологической связки,пропиткуиэделий (заготовок) углеводородамии науглероживание (коксование) иэделий. В последнем случае, после продувки печи, закрывают игольчатыйклапан 10, а редукционный клапан 15настраивают на заданное давление парогазовой среды в муфеле 8. При повышении температуры в муфеле 8 создается повьппенное давление паров углеводородов, которое препятствует дальнейшему их испарению или замедляетего, Это способствует повышению содержания кокса в изделиях за один цикли равномерному его распределению вобъеме иэделий. Продукты реакции через патрубок 14 подаются в нейтрализатор 18.В результате поток парогазовойсреды из муфельного пространства непопадает в околомуфельное йространство 16, исключается его загрязнениеотложениями углерода, повышается срокслужбы камеры,Предлагаемая конструкция электропечи позволяет увеличить выход годных к дальнейшей обработке изделий(до 96"983) и значительно сократитьвремя на первичную термообработку,Так, при регулировании скорости удаления паров (выбор оптимальной скорости) не образуются трещины в изделиях.В случае науглераживания подбор оптимального давления паров для опреде"ленной конструкции изделий позволяетосуществлять операцию за один цикл.Формула из обр ет енияЭлектропечь для обжига углеродсодержащих материалов, содержащая герметичную камеру с нагревателями, пат" рубком для подвода защитного газа и теплоиэолирующей крышкой, установленный с зазором относительно камеры контейнер, выполненный в виде муфеля с отверстием, крышкой, патрубком для удаления продуктов реакции, и нейтра лизатор, о т л и ч а ю щ а я с я тем, что, с целью повышения выхоца годных изделий и увеличения срока службы, камера выполнена с двумя отсеками -шлюзовым с входным и выходным отверстиями и муфельным, причем входное отверстие муфеля выполнено регулируемым посечению с возможностью его полного перекрытия и размещено диаметрально противоположно выходному отверстию шлюэового отсека камеры, прн этом .нейтрализатор размещен за лределап электропечи н соединен с полостью му 4 епяпосредством патрубка для удаленияпродуктов реакции с устройством длярегулирования его проходного сечения.1578424 17 ставитель Т,Наумо Пчолинская Техред М,Ходанич Корректор Т,Мале едакто ж 504 1 одписное осударственного комитета по 113035, Москва, ЖПроизводственно-издательский комбинат "Патен город, ул Заказ 1903ВНИИПИ Г зобретениям и открытиям при ГКНТ Раушская наб., д. 4/5
