Установка для сборки под сварку решетчатых конструкций
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1569154
Авторы: Гануш, Кондрашова, Сидельник, Шевчук
Текст

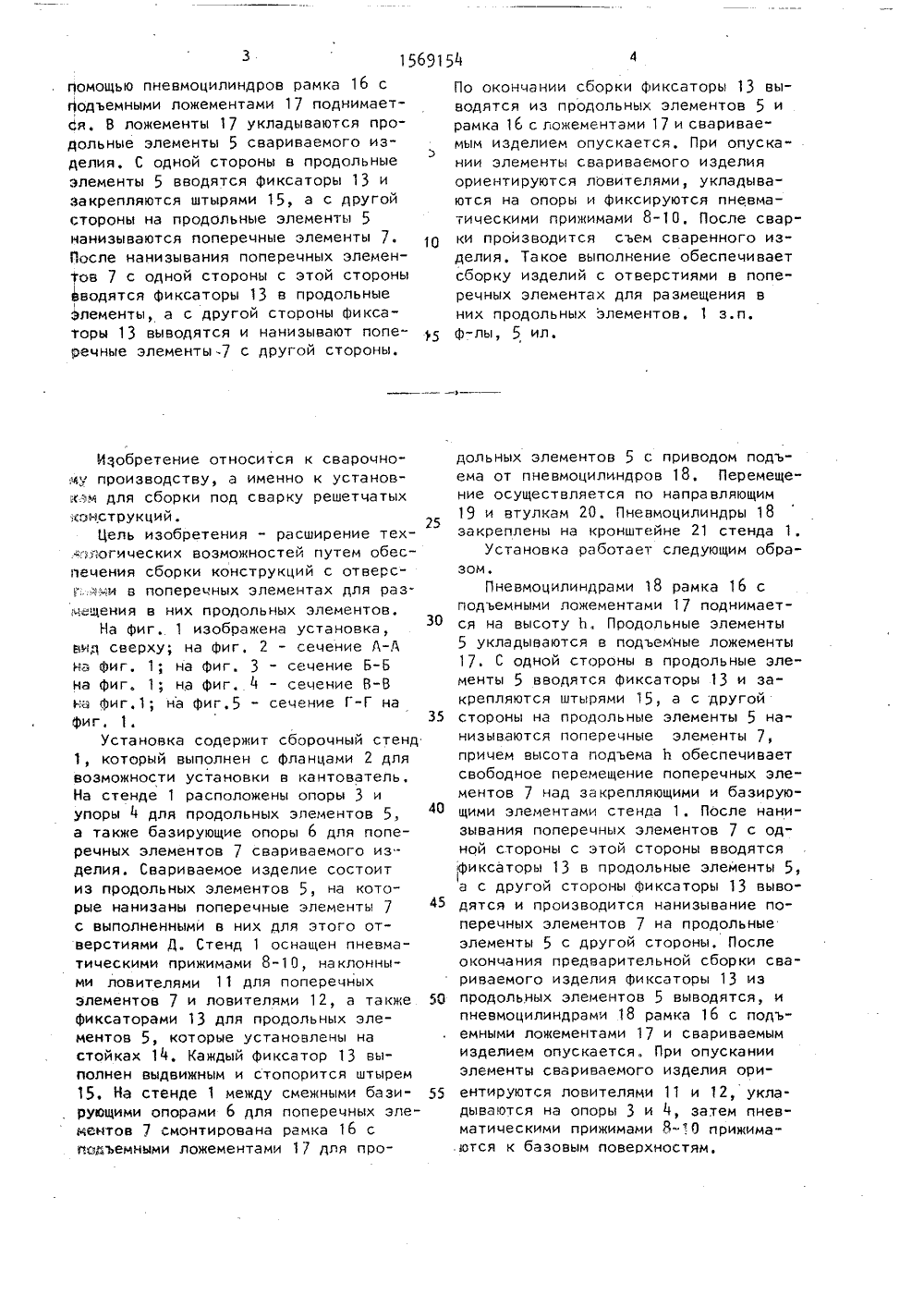

СОЮЗ СООЕТСНИСОЦИАЛИСТИЧЕСНРЕСПУБЛИК 56 154 А 1)5 В 23 К 3/ ПИСАНИЕ ИЗОБРЕТЕН ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(71) йариупольский филиал Научнопроизводственного объединения(56) Авторское свидетельство СССРИ 903055, кл, В 23 К 37/04, 09.07,80(54) УСТАНОВКА ДЛЯ СБОРКИ ПОД СВАРКУРЕШЕТЧАТЫХ КОНСТРУКЦИЙ(57) Изобретение относится к сварочному производству, в частности кустановкам для сборки под сваркурешетчатых рамных конструкций. Цельизобретения - расширение технологических возможностей путем обеспечения сборки конструкций с отверстиямив поперечных элементах для размещения в них продольных элементов. С156915 10 помощью пневмоцилиндров рамка 16 сподъемными ложементами 17 поднимается, В ложементы 17 укладываются продольные элементы 5 свариваемого изделия, С одной стороны в продольныеэлементы 5 вводятся фиксаторы 13 изакрепляются штырями 15, а с другойстороны на продольные элементы 5нанизываются поперечные элементы 7.После нанизывания поперечных элементов 7 с одной стороны с этой стороныводятся фиксаторы 13 в продольныеЭлементы, а с другой стороны фиксаторы 13 выводятся и нанизывают поперечные элементы -7 с другой стороны. Изобретение относится к сварочному производству, а именно к установк.:1 м для сборки под сварку решетчатыхконструкций,25Цель изобретения - расширение тех.-.;логических возможностей путем обеспечения сборки конструкций с отверст,дци в поперечных элементах для размещения в них продольных элементов.На фиг. 1 изображена установка,30вид сверху; на фиг, 2 - сечение Л-Ана Фиг. 1 на фиг, 3 - сецение Б-БИа Фиг, 1; на Фиг.- сечение В-Вна Фиг,1; на Фиг,5 - сечение Г-Г нафиг, 35Установка содержит сборочный стенд1, который выполнен с фланцами 2 длявозможности установки в кантователь,На стенде 1 расположены опоры 3 иупорыдля продольных элементов 5, 40а также базирующие опоры б для поперечных элементов 7 свариваемого изделия. Свариваемое изделие состоитиз продольных элементов 5, на которые нанизаны поперечные элементы 7с выполненными в них для этого отверстиями Д. Стенд 1 оснащен пневматическими прижимами 8-10, на клонными ловителями 11 для поперечныхэлементов 7 и ловителями 12, а также 50фиксаторами 13 для продольных элементов 5, которые установлены настойках 11, Каждый Фиксатор 13 выполнен выдвижным и стопорится штырем15. На стенде 1 между смежными базирующими опорами б для поперечных элементов 7 смонтирована рамка 1 б сподъемными ложементами 17 для проПо окончании сборки фиксаторы 13 выводятся из продольных элементов 5 ирамка 16 с ложементами 17 и свариваемым изделием опускается, При опускании элементы свариваемого изделияориентируются ловителями, укладываются на опоры и фиксируются пневматическими прижимами 8-10. После сварки производится съем сваренного изделия. Такое выполнение обеспечиваетсборку изделий с отверстиями в поперечных элементах для размещения вних продольных элементов.з.п.Ф-лы, 5 ил. дольных элементов 5 с приводом подьема от пневмоцилиндров 18, Перемещение осуществляется по направляющим19 и втулкам 20, Пневмоцилиндры 18закреплены на кронштейне 21 стенда 1.Установка работает следующим образом.Пневмоцилиндрами 18 рамка 1 б сподъемными ложементами 17 поднимается на высоту Ь. Продольные элементы5 укладываются в подъемные ложементы17. С одной стороны в продольные элементы 5 вводятся фиксаторы 13 и закрепляются штырями 15, а с другойстороны на продольные элементы 5 нанизываются поперечные элементыпричем высота подъема Ь обеспечиваетсвободное перемещение поперечных элементов 7 над закрепляющими и базирующими элементами стенда 1. После нанизывания поперечных элементов 7 с одной стороны с этой стороны вводятся1фиксаторы 13 в продольные элементы 5,а с другой стороны фиксаторы 13 выводятся и производится нанизывание поперечных элементов 7 на продольныеэлементы 5 с другой стороны, Послеоконцания предварительной сборки свариваемого изделия фиксаторы 13 изпродольных элементов 5 выводятся, ипневмоцилиндрами 18 рамка 16 с подьемными ложементами 17 и свариваемымизделием опускается. При опусканииэлементы свариваемого изделия ориентируются ловителями 11 и 12, укладываются на опоры 3 и 1, затем пневматическими прижимами 8-,0 прижимаются к базовым поверхностям,1569154 Г-Г Составитель С.Крюковаактор С,Патрушева Техред М.дидык Корректор М.Максимиши Заказ 1416 раж 64 писное и ГКНТ СССР те ск изводственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 10 НИИПИ Государственого комитета п113035, Москва, Ж изо5, Р ям и открытия наб., д, 4/5
СмотретьЗаявка
4475806, 23.08.1988
МАРИУПОЛЬСКИЙ ФИЛИАЛ НАУЧНО-ПРОИЗВОДСТВЕННОГО ОБЪЕДИНЕНИЯ "НИКТИМСЕЛЬХОЗМАШ"
СИДЕЛЬНИК АЛЕКСЕЙ МИТРОФАНОВИЧ, ШЕВЧУК ГРИГОРИЙ ИОСИФОВИЧ, ГАНУШ НИКОЛАЙ ГРИГОРЬЕВИЧ, КОНДРАШОВА РАИСА ТИМОФЕЕВНА
МПК / Метки
МПК: B23K 37/04
Метки: конструкций, решетчатых, сборки, сварку
Опубликовано: 07.06.1990
