Перегружатель сыпучих грузов

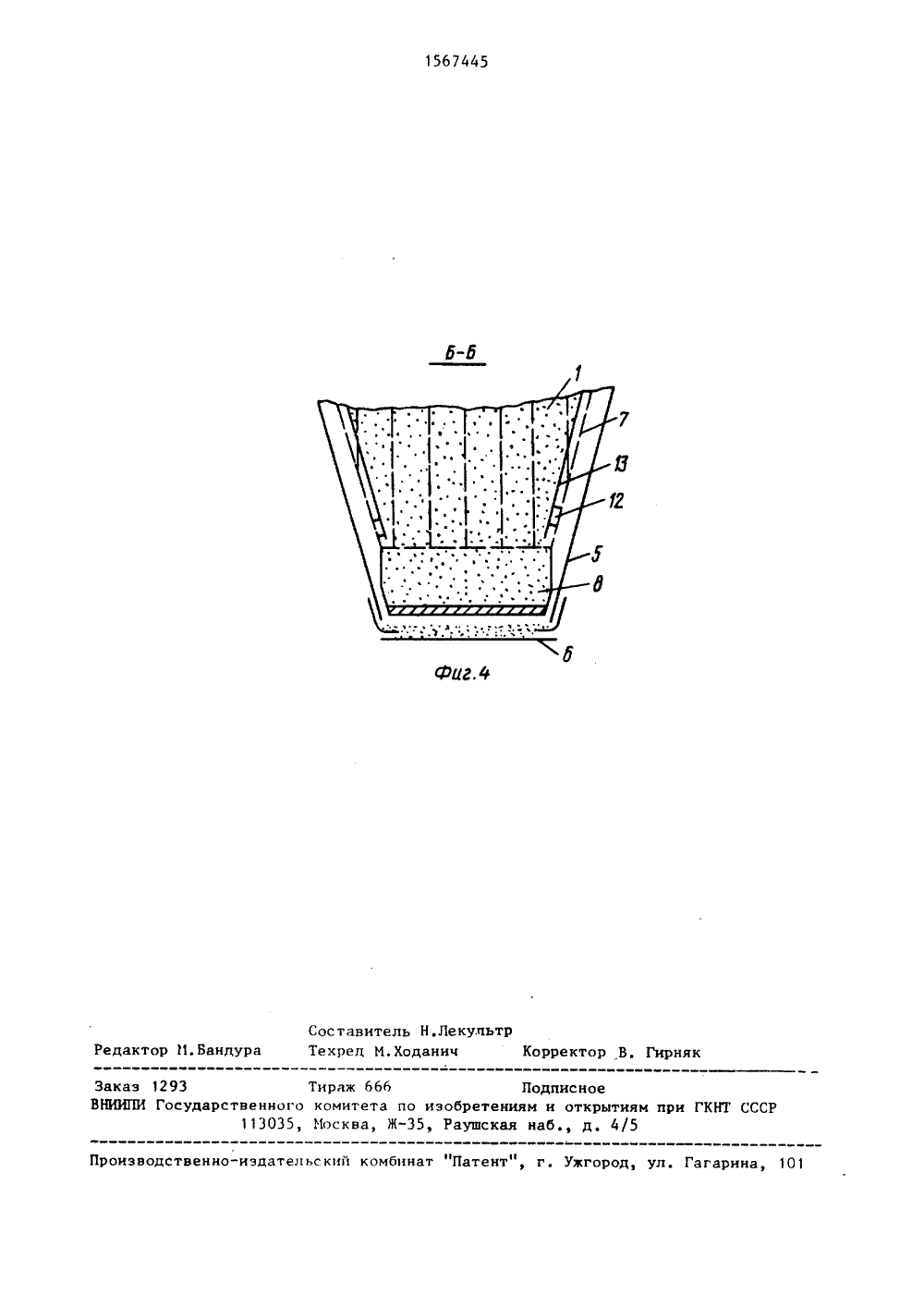

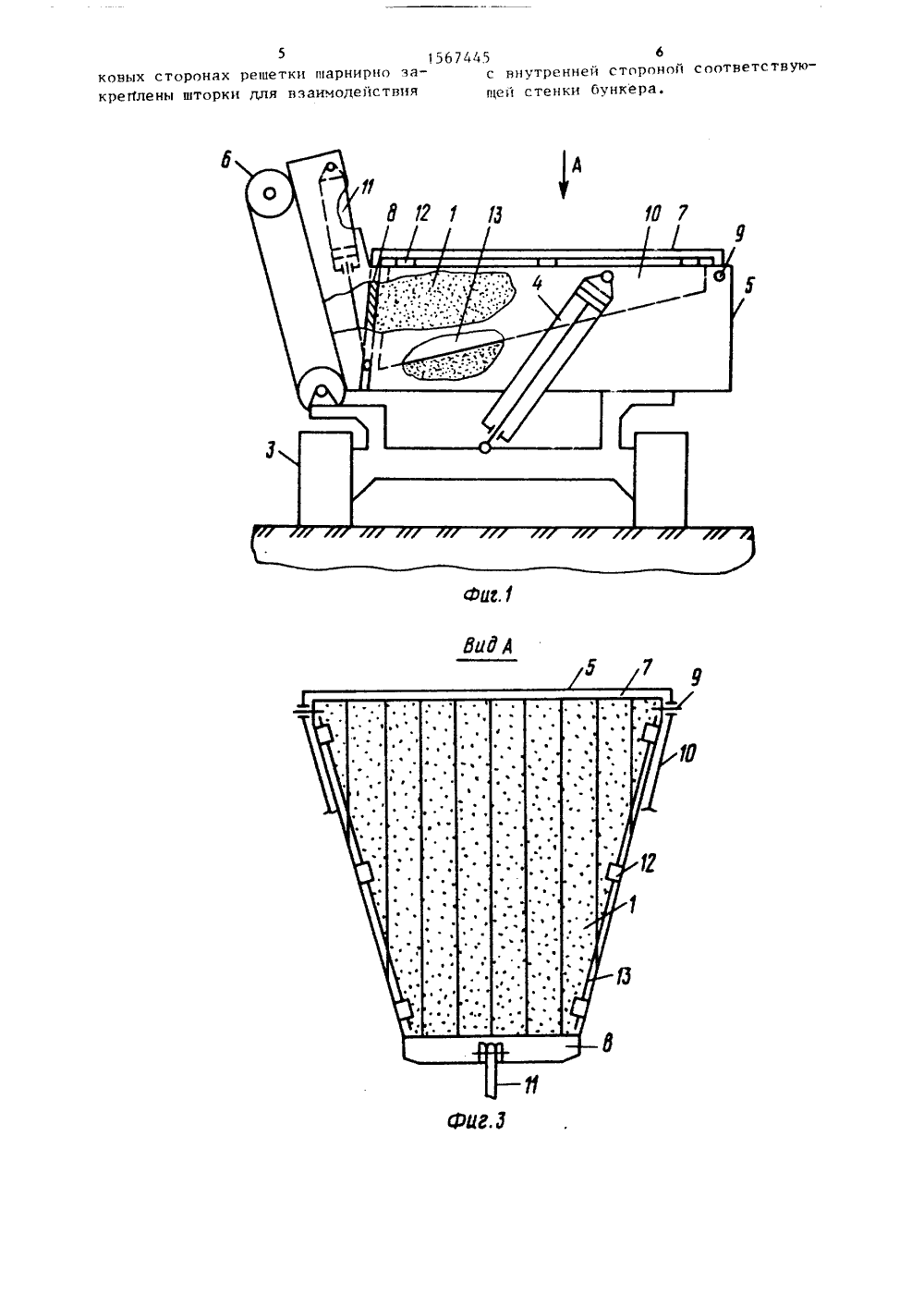

)5 В 65 С 65/О НИЕ ИЗОБРЕТЕНИЯ ТЕЛЬСТ АВТОР 3/30-118890. Бюл. Уый научно-ит гидротехн(21) (22) (46) (71) кий и (72) Р И М 44313 30.05 30.05 Север нстит следователь ки и мелиор й ьев, Е.И.Ивано Е.П.Кононова 8 (088.8),86.0 3) т(57) Изобретен тивной технике зовано в м СУДАРСТВЕННЫЙ НОМИТЕТ ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯПРИ ГКНТ СССР.(56) Авторское свидетельство ССС У 560949, кл. Е 02 Г 5/12, 1975. 54) ПЕРЕГРУЖАТЕЛЬ СЫПУЧИХ ГРУЗ е относится к мелиораи может быть испольативном строительстве например, при сооружении дренажны систем, а именно для загрузки дер ноукладчика, и позволяет повысить эФФективность и расширить технологические возможности. Перегружательсыпучих грузов 1 дреноукладчика 2содержит тележку 3 с опрокидывающимся посредством привода 4 бункером 5,жестко связанным с конвейером 6.Бункер 5 имеет Форму трапецеидальнов плане призмы, На одной из стеншарнирно установлена решетка 7 сжестко прикрепленным шибером 8, оделяющим конвейер 6 от остальнойчасти бункера 5 и связанным с приводом 11. На боковых сторонах решетки 7 посредством шарниров 12 закреплены защитные шторки 13, располагающиеся внутри бункера 5 параллельноего боковым стенкам 1 О, При перегрузке материала бункер наклоняют, включают привод конвейера и постепеннооткрывают шибер 8 для выгрузки груза на конвейер. 4 ил.Изобретение относится к мелиоративноц технике и может быть исполь 35 зонацо н мелиоративном строительстве, напримеР, при сооружении дренажцо-коллекторной сети, а именнодля загрузки дерноукладчика,1 ель иэобретения - повышение эфдк"ктивцости и расширение технологических воэможностей. 1 Оа Фиг, 1 изображено устройство,общий вид, в транспортном статическом положении; на Фиг. 2 - то же,врабочем положении; на Фиг, 3 - вид Аца Фиг. 1; на фиг. 4 - разрез Б-Бца Фиг. 2.Перегружатель сыпучих грузов,цагример, Фильтрующих материалов 1дрецоукладчика 2, включает тарелку 3 с опрокидывающимся посредством 2 Опринсез;а 4 бункером 5, жестко связан 1цым с конвейером 6, образующим однуиз стенок бункера, и имеющим Формупризмы с трапецеидальными основаниями. Верхнее основание выполнено в виде решетки 7 с жестко прикрепленнымпод углом шибером 8, соединеннойшарнирами 9 со стенками 10 бункера 5в широкой его части. Шибер 8 отделяет конвейер 6 от остальной частибункера 5 и связан с приводом 11.На боковых сторонах решетки 7 посредством шарниров 12 установлены защитные шторКи 13, располагающиесявнутри бункера 5 параллельно егобоковым стенкам 10.Перегружатель работает следующимобразом.Загруженный Фильтрующим материалом 1 перегружатель располагаютсбоку от дреноукладчика 2, напротивего бункера, Посредством привода 4бункер 5 наклоняют относительно те.лежки 3 до такого положения, прикотором Фильтрующий материал 1 способен самотеком поступать на конвейер 6. Далее производят пуск конвейера 6 без нагрузки, Затем посредством привода 11, открывая шибер 8,обеспечивают поступление Фильтрующего материала 1 иэ бункера 5 наконвейер Ь. При этом в зависимостиот величины подъема шибера 8 изменяется величина выпускного отверстия,соединяющего бункер 5 с конвейером 6,а также толщина слоя материала 1на ленте конвейера 6, тем самым регулируется поток материала 1, поступающего иэ бункера 5 ца ленту конвейера 6. Одновременно с подъемом шибера 8 происходит подъем решетки 7 путем поворота ее относительно оси шарниров 9 и выпуск иэ бункера 5 связанных с решеткой 7 шарнирами 12 защитных шторок 13, которые в выпущенном положении, увеличивая высоту боковых стенок 1 О, предотвращают просыпание фильтрующего материала 1 помимо конвецера 6, Изменением величины открытия шибера 8, скорости ленты конвейера 6 и наклона бункера 5 обеспечивается широкий диапазон регулирования производительности подачи Фильтрующего материала 1 из бункера 5 перегружателя в бункер дреноукладчика 2 - от максимальной, когда дреноукладчик 2 оборудован крупнообъемным бункером, до минимальной, когда Фильтрующий материал 1 поступает на проход через маломерный бункер дреноукладчика 2, движущегося синхронно с перегружателем.По окончании разгрузки перегружателя шибер 8 закрывается, решетка 7, предохраняющая бункер 5 от попадания в него вместе с Фильтрующим материалом 1 крупногабаритных включений, отпускается, защитные шторки 13 утапливаются внутрь бункера 5, а сам он устанавливается в исходное горизонтальное положение. В итоге обеспечивается минимальная высота перегружателя, при которой значительно упрощается его загрузка.Формула изобретенияПерегружатель сыпучих грузов преимущественно для дреноукладчика, содержащий установленный ца раме с воэможностью поворота приводом в вертикальной плоскости бункер с по меньшей мере тремя боковыми стенками и жестко связанный с ним выгруэочный конвейер, о т л и ч а ю щ и йс я тем, что, с целью повышения эффективности и расширения технологических воэможностей, он снабжен консольно установленной на боковой стенке бункера с возможностью поворота в вертикальной плоскости решеткой, на свободном конце которой закреплен под углом к последней шибер, связанный с приводом, а указанный конвейер расположен с внешней стороны шибера для образования четвертой стенки бункера, причем на бо51561445 6 коных сторонах решетки шарнирно за- с внутренней стороной соответствуюкреплены шторки для взаимодействия щей стенки бункера.дид дФиг. Ларственного комитета по из 113035, Москва, Ж,Производственно-издательский комбинат Подписноеретениям и открытиям при ГКНТ ССушская наб., д, 4/5 атент", г. Ужгород, ул. Гагарина
