Зонт

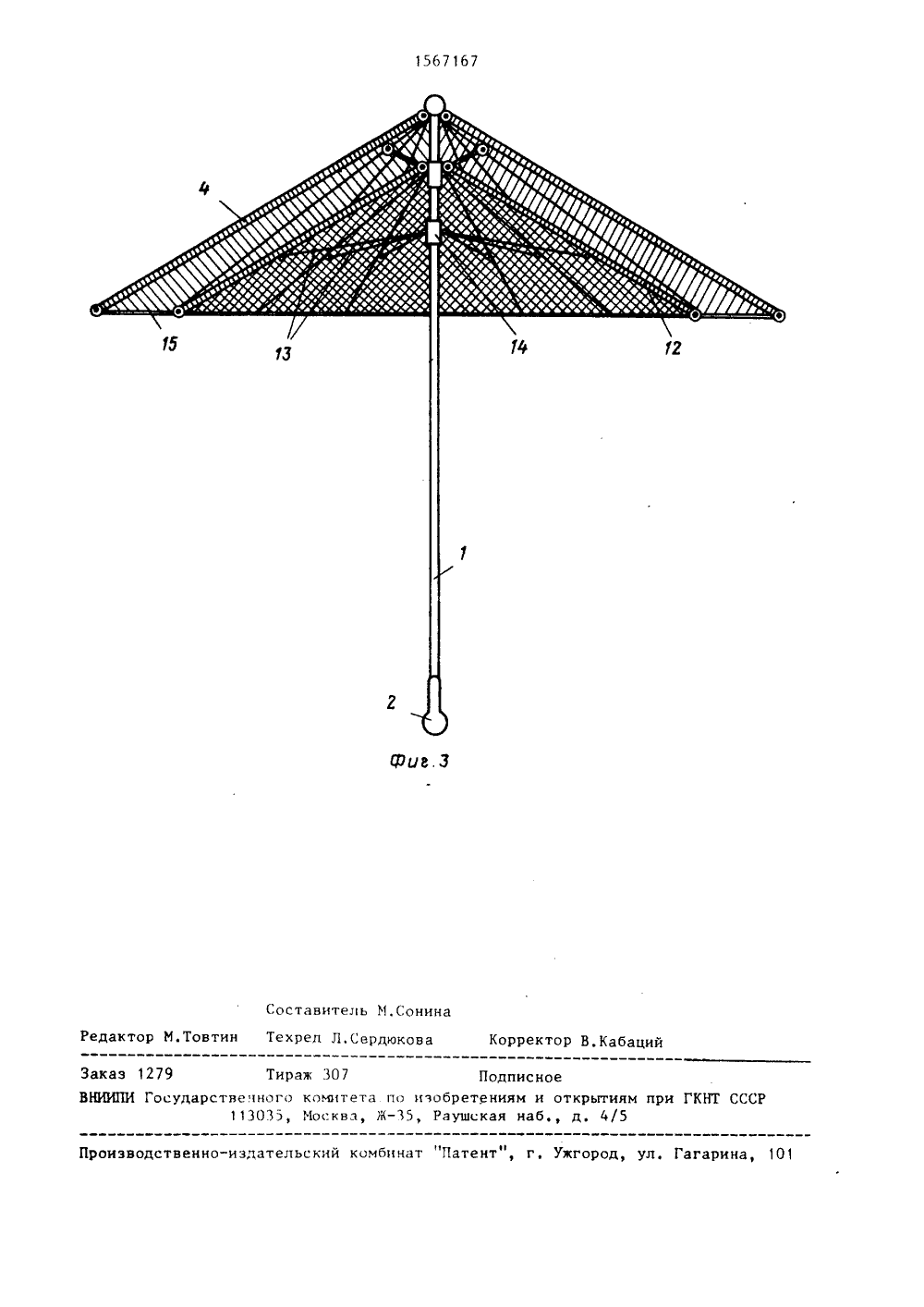

СОЮЗ СО 8 ЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК А 1 щ) 5 А 45 В 23/00 ОПИСАНИЕ ИЭОБРЕТЕНИ Изобретеринадлежно Цель изотва в поль орожным относит тям ретения - повышение удо овании путем снижения улучшения условий обзо парусности ГОСУДАРСТ 8 ЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1(56) Авторское свидетельство СССРУ 906504, кл. А 45 В 25/14, 1979.(57) Изобретение относится к дорожным принадлежностям. Цель изобретения - повышение удобства в пользова нии путем снижения парусности и улу На фиг. 1 представлен зонт, общий вид; на фиг. 2 - стержень зонта с рукояткой, разрез; на фиг, 3 - зонт с дополнительным куполом, общий вид.Зонт содержит стержень 1 с рукояткой 2, систему спиц 3 с защитным куполом 4, втулку 5, установленную с возможностью продольного перемещения по стержню 1, и подпорки 6, каждая из которых шарнирно связана с втулкой 5 и соответствующей спицей 3. Зонт снабжен проводником 7 и источником электрического тока 8, размещенным в . рукоятке 2. Защитный купол 4 выполнен из электропроводного сетчатого материала и соединен проводником 7 с источником электрического тока 8. Стержень 1 выполнен из электроизоляцион 801567167 шения условий обзора. Зонт содержитстержень с рукояткой, систему спиц сзащитным куполом, втулку, установленную с возможностью продольного перемещения по стержню, и подпорки, каждая из которых шарнирно связана свтулкой и спицей, В рукоятке зонтаразмещен источник электрического тока. Защитный купол выполнен из электропроводного сетчатого материала исоединен с источником тока, а стержень выполнен из электроизоляционного материала, 4 з.п. ф-лы, 3 ил,ного материала со сквозным каналом 9,в котором размещен проводник 7 и выключатель 10, выполненный в виде замыкающего контакта, В электрическойцепи, соединяющей защитный купол 4 систочником тока 8, установлен переключатель 11 для изменения поляр- Слности включения купола 4. СЬВ закрытом положении зонта 8 втул- м 1ка 5 взаимодействует с выключателем10, размыкая электричсекую цепь, со- фединяющую защитный купол 4 с источником тока 8. При раскрытии зонта втулка 5, перемещаясь по стержню 1, освобождает замыкающий контакт выключателя 10, цепь замыкается, и сеткезащитного купола 4 сообщается элект- арический заряд. Электрическое поле,создаваемое зарядом защитного купола4, отклоняет подающие одноименно заряженные частицы атмосферных осадков.Необходимая полярность заряда сеткизащитного купола 4 обеспечивается переключателем 11, 1567167Согласно фиг, 3 зонт имеет дополнительный купол 12, расположенный под защитным куполом 4, эквидистантно с ним и выполненный из электрического5 сетчатого материала, Зонт имеет две системы спиц 3, Внутренняя система спиц 3 посредством подпорок 13 связана с втулкой 14, а внешняя система спиц связана с внутренней посредством 1 О тяг 15. Купол 4 и дополнительный купол 12 могут быть подсоединены как к одному полюсу источника тока, так и к его разноименным полюсам.В закрытом положении зонта электрическая цепь, соединяющая купола 4, 12 с источником тока 10 разомкнута, и они не заряжены, При перемещении вверх по стержню втулка 14 посредствам подпорок 13 раскрывает внутреннюю систему спиц 3, которая будучи связана тягами 15 с внешней системой спиц, раскрывает последнюю, В крайнем верхнем положении втулка 14, взаимодействуя с выключателем 10, соединяет 25 купола 4, 12 с источником тока 8 и им сообщается заряд, Частицы атмосферных осадков, прошедшие через ячейки сетки купола 4, взаимодействуют с электрическим полем купола 12. Например, при подключении купола 4 и 12 к разноименным полюсам частицы атмосферных осадков, прошедшие через купол 4, притягиваются к сетке купола 12 и стекают вниз, Сетки купола 4 и 12 установлены со смещением их ячеек отно 35 сительно друг друга на половину размера ячейки, что повышает эффективность защиты от осадков, так как частицы осадков, проходящие через купол40 отклоняются электрическим полем к центру ее ячеек и попадают на сетку купола 12. При нейтральных осадках целесообразно сообщение куполу 4 и 12 одноименного заряда, так как осад ки, проходя купол 4, заряжаются и отклоняются куполом 12. Формула изобретения1. Зонт, содержащий стержень с рукояткой, систему спиц с защитным куполом, втулку, установленную с возможностью продольного перемещения постержню, и подпорки, каждая из которых шарнирно связана с втулкой и спицей, о т л и ч а ю щ и й с я тем, что, с целью повышения удобства в пользовании путем снижения парусности и улучшения условий обзора, он снабжен источником электрического тока, размещенным в рукоятке, защитный купол выполнен из электропроводного сетчатого материала и соединен с источником тока, а стержень выполнен иэ электроизоляционного материала.2. Зонт по и, 1, о т л и ч а ющ и й с я тем, что он снабжен электрическим выключателем, выполненным в виде замыкающего контакта и установленным на стержне с возможностьювзаимодействия с втулкой в закрытомположении зонта, и переключателемдля изменения полярности защитногокупола.3. Зонт по пп. 1 и 2, о т л и ч аю щ и й с я тем, что он снабжен дополнительным куполом, расположенным под защитным куполом эквидистантно с ним, и выполненным из электропроводного сетчатого материала.4, Зонт по и. 3, о т л и ч а ю - щ и й с я тем, что сетки защитного и дополнительного куполов установлены со смещением, ячеек одна относительно другой.5, Зонт по и. 3, о т л и ч а ющ и й с я тем, ,то купола изолированы друг от друга и подсоединены к разноименным полюсам источника тока, 15671671567167 оставитель М,Сонина Корректор В.Кабаций акаэ 1 ираж 30 Государ енно-издательский комбинат "Патент", г. Ужгород,Проиэвод Гагарина, 1 дактор И.Товтин Техред Л.Сердюко ве ного комитета по изобр113035, Госква, М, Рауш Подписноеениям и открьгтиям при ГКНТ СССРкая наб., д, 4/5
