Быстродействующее соединение

Номер патента: 1566161

Автор: Филатов

ZIP архив

Текст

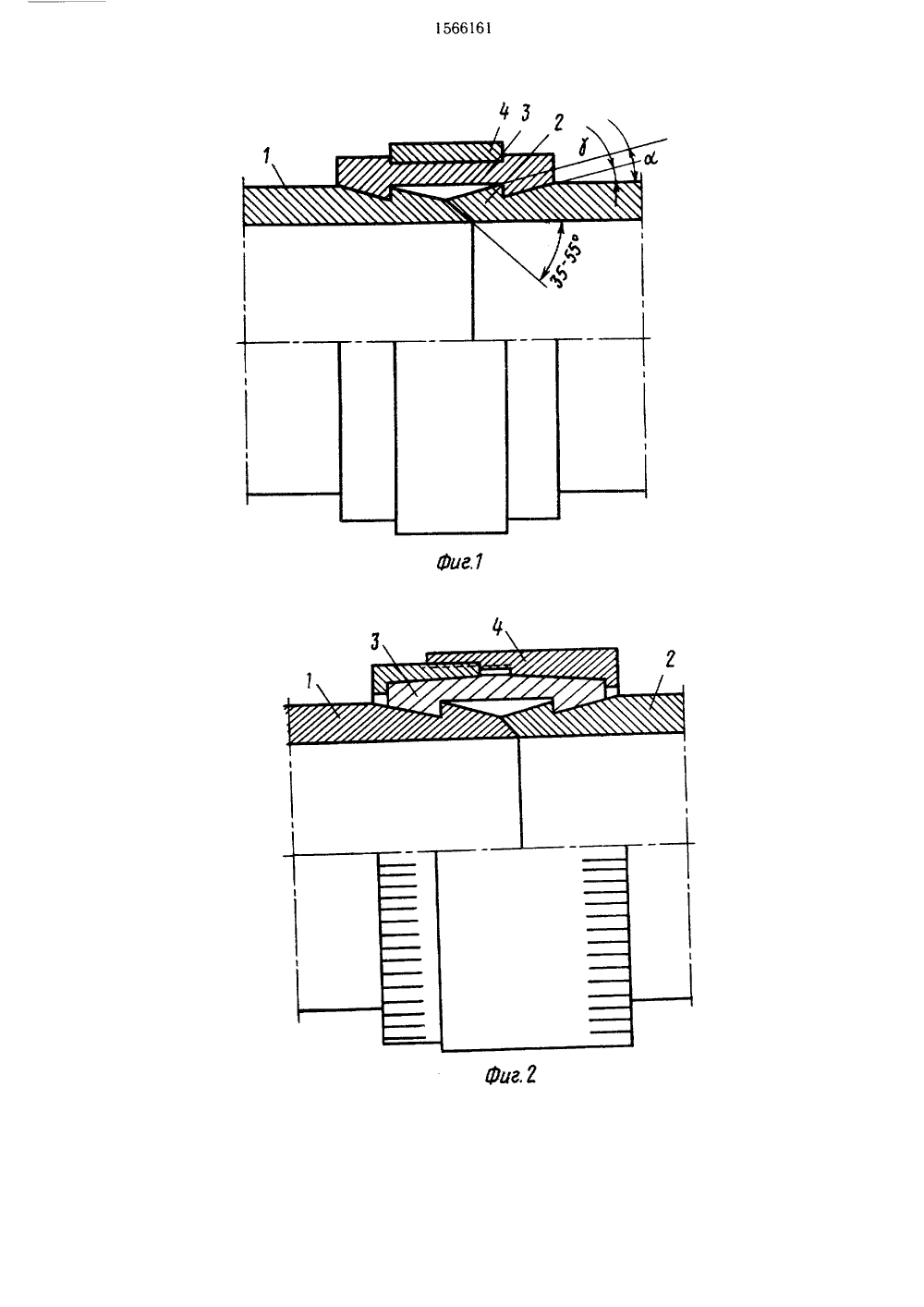

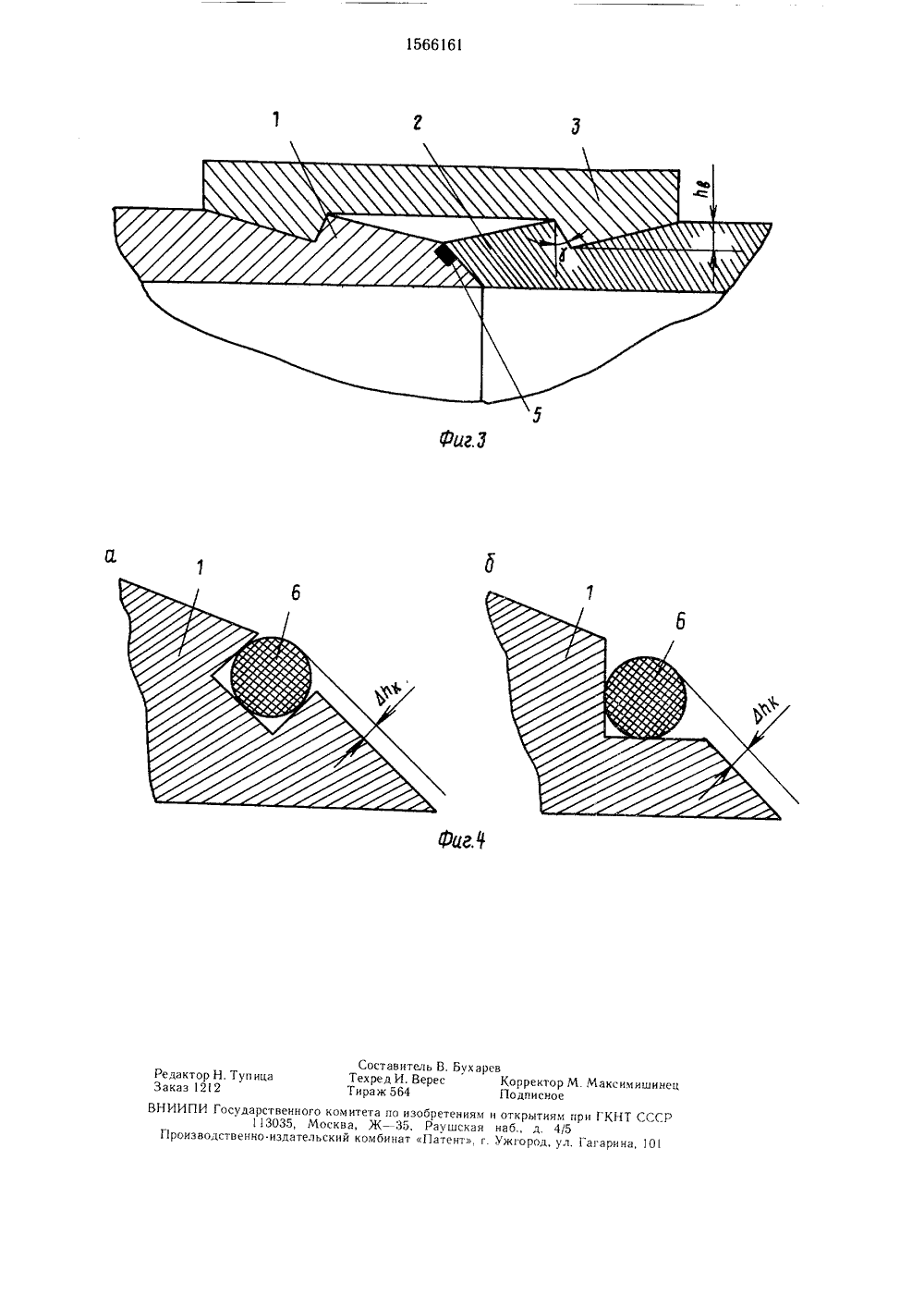

(51)5 Г 1 б 1. 37/ ОПИСАНИЕ ИЗОБРЕТЕН 8,СОЕДИ якте ческих ним да и газо ение на нике содеталей, влением, роводов. дежности Изоб нения по тающих ности тр жет быт народно рого сое водов. ретенлыхпод вубопр ь при го хо дине 1 ду=(0,5 - : 1,0 е 7 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР А ВТОРСНОМУ СВИДЕТЕЛЬСТ 21) 4476707/40-29(57) Изобретение относитсединения полых цилиндриработающих под внутренв частности трубопроводовЦель изобретения - повыш ие относится к технике соейицилиндрических деталей, рабонутренним давлением, в част- оводов и газопроводов, и моменено в различных отраслях яйства для надежного и быст.- ия трубопроводов и газопроЦель изобретения - повышение надежности работы соединения неметаллических деталей при давлении до 15 МПа и удобства разборки и сборки соединения.На фиг. 1 изображено соединение со стяжным устройством, выполненным в виде ленточного хомута; на фиг. 2 - то же, в виде накидных резьбевых втулок; на фиг. 3 - соединение с наклонной задней стенкой выступов; на фиг. 4 - форма посадочного гнезда прямоугольного (а) и треугольного (б) сечения.Быстродействующее соединение имеет полые соединяемые детали 1 и 2, выполненные с взаимно сопрягаемыми торцовыми коническими поверхностями, угол конусности которых составляет 35 - 55, и расположенными на наружной поверхности деталей,801566161 работы и упрощение сборки и разборки соединения. Быстродействующее соединение имеет полые соединяемые детали, выполненные с взаимно сопрягаемыми торцовыми коническими поверхностями, угол конусности которых составляет 35 - 55, и расположенными на наружной поверхности деталей вблизи их торца кольцевыми коническими выступами, а также цанговую соединительную муфту с расположенными на ее внутренней поверхности кольцевыми коническими выступами и стяжное устройство, выполненное в виде ленточного хомута или накидных резьбовых втулок. 3 з. и. ф-лы, 4 ил. вблизи их торца кольцевыми коническими выступами, а также цанговую (разрезную) соединительную муфту 3 с расположенными на ее внутренней поверхности кольцевыми коническими выступами и стяжное устройство 4, выполненное в виде ленточного хомута или накидных резьбовых втулок. При этом коническая поверхность торца детали , которая при сопряжении деталей входит внутрь торца детали 2, выполнена с посадочным гнездом 5, служащим для размещения эластичного уплотнительного кольца 6 с диаметром сечения, равным 0,010 - 0,024 величины внутреннего диаметра соединяемых деталей, а конические выступы деталей 1 и 2 и цанговой соединительной муфты 3 могут быть выполнены с наклонной задней стенкой, угол наклона которой определяется математической зависимостью- угол наклона заднеи стенки вь ступов; - высота выступания уплотнител ного кольца над поверхностью и садочного гнезда;зА, - высота конических выступов;а - угол конусности конических поверхностей выступов соединяемых деталей и соединительной муфты.Соединение работает следующим образом,В посадочном гнезде 5 полой цилиндрической детали 1 размещают эластичное уплотнительное кольцо 6 и устанавливают соединяемые детали 1 и 2 соосно друг другу, центрируя их коническими поверхностями торцов. Затем на наружной поверхности деталей 1 и 2 располагают цанговую соединительную муфту 3, вводя в зацепление между собой кольцевые конические выступы, расположенные на наружной поверхности деталей 1 и 2 и на внутренней поверхности муфты 3, и стягивают части цанговой соединительной муфты 3 с помощью стяжного устройства 4.При этом получают легкое и надежное в работе при давлении до 15 МПа быстродействующее соединение, разборка которого осуществляется путем ослабления или удаления стяжного устройства 4.При угле конусности торцов соединяемых деталей более 50, например при 56, значительно ухудшаются условия центровки деталей и усложняется их сборка, а при значениях угла конусности менее 35, например при 34, уменьшается эффект самоуплотнения эластичного уплотнительного кольца. Кроме того, самоуплотнение значительно ухудшается за счет уменьшения контактного напряжения до 1,5 МПа и при диаметре сечения унлотнительного кольца менее 0,0 О внутреннего диаметра соединяемых деталей, например при 0,009 величины диаметра, а при значениях диаметра сечения уплотнительного кольца, равном 0,025 и более внутреннего диаметра деталей, увеличивается толщина стенок и, соответственно, масса деталей практически без повышения герметичности и надежности соединения. Значение множителя в математическом выражении угла наклона стенки выступов, равное 0,5 - :1,0, определено из условий самозатяжки соединяемых деталей при стягивании частей цанговой соединительной муфты стяжным устройством,Предлагаемое соединение позволяет осуществлять быструю разборку и сборку трубопроводов и газопроводов, их герметичное и надежное соединение при давлении до 15 МПа,Формула изобретения1. Быстродействующее соединение, содержащее две полые цилиндрические детали, на одной из которых имеются конические выступы, и установленную на стыке этих деталей соединительную муфту с фиксато рами, отличающееся тем, что, с целью повышения надежности работы при больших давлениях и упрощения процесса сборки и разборки, торцы соединяемых деталей выполнены с взаимно сопрягаемыми коническими поверхностями, при этом конические выступы расположены на наружной поверхности обеих деталей, а соединительная муфта выполнена в виде цанги с наружным стяжным элементом и выступами на внутренней поверхности, сопряженными с коническими 20 выступами соединяемых деталей.2. Соединение по п. 1, отличающееся тем,что оно снабжено уплотнительным кольцомкруглого сечения, на конической поверхноститорца клиновой детали выполнено насадоч 25 ное гнездо для уплотнительного кольца,диаметр которого составляет 0,010 в ,024диаметра соединительных деталей.3. Соединение по п. 2, отличающееся тем,что конические выступы соединяемых деталей и соединительной муфты выполнены снаклонной задней стенкой, угол наклона которой относительно перпендикуляра к осидеталей определяется выражениемЛй,1 ду=(0,5 - ; 1,0)Йь зпагде у - угол наклона задней стенки выступов;ЛЬ - высота выступания уплотнительного кольца над поверхностью посадочного гнезда;40 Ь - высота конических выступов;а - угол конусности конических поверхностей выступов соединяемых деталей и соединительной муфты.4. Соединение по и. 1, отличающееся тем,что угол конусности взаимно сопрягаемых 45 торцов равен 35 - 55 относительно оси соединения.1566161 г.1 ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Производственно. издательский комбинат Патент, г Ужгород, ул. Гагарина, 101

Смотреть

Заявка

4476707, 23.08.1988

ПРЕДПРИЯТИЕ ПЯ А-1923

ФИЛАТОВ ЛЕВ НИКАНОРОВИЧ

МПК / Метки

МПК: F16L 37/00

Метки: быстродействующее, соединение

Опубликовано: 23.05.1990

Код ссылки
