Генератор командных импульсов для закрытых оросительных систем

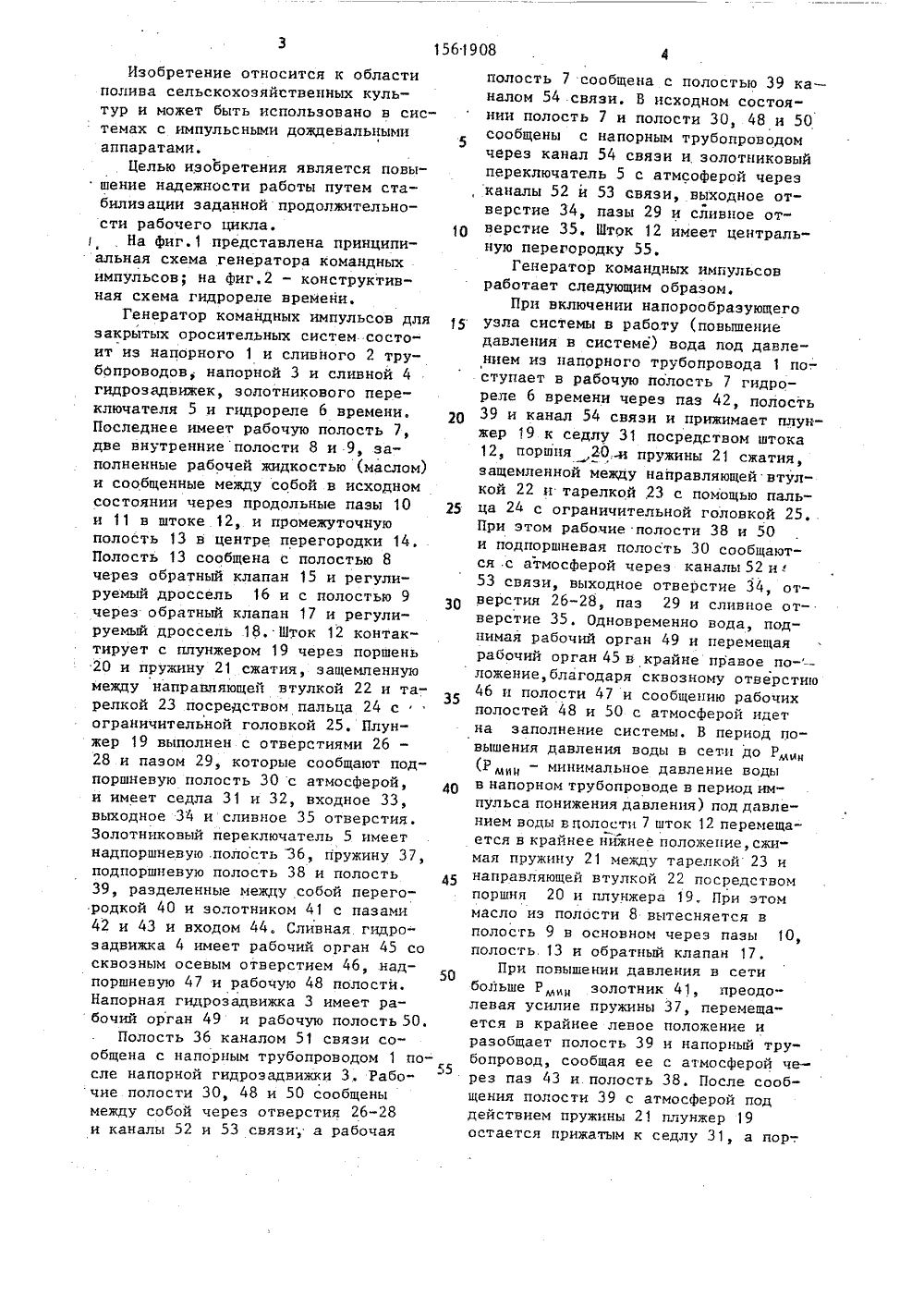

( А 010ГОСУДАРСТВЕННЫЙ КОМИТЕТПОИЗОБРЕТЕНИЯМ И ОТНРЬТИЯМПРИ ГКНТ СССРОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Всесоюзное научно-производственное объединение по механизации орошения "Радуга".(56) Авторское свидетельство СССР У 1102527, кл, А 01 б 25/06, 1983.Авторское свидетельство СССР У 1335195, кл. А 01 С 25/06, 1986. (54) ГЕНЕРАТОР КОМАНДНЫХ ИМПУЛЬСОВ ДЛЯ ЗАКРЫТЫХ ОРОСИТЕЛЬНЫХ СИСТЕМ (57) Изобретение предназначено для полива сельскохозяйственных культур и может быть использовано в системах с импульсными дождевальными аппара.тами Цель изобретения - повышение надежности работы путем стабилизации заданной продолжительности рабочего цикла, Генератор состоит из напорного 1 и сливного 2 трубопроводов, напорной 3 и сливной 4 гидрозадвижек с рабочими полостями .50 и 48,золотникового переключателя 5 с входом 44, подпоршневой 38 и надпоршневой 36 полостями и гидрореле 6 времени. Гидрореле 6 имеет входное 33,выходное 34 и сливное 35,отверстияи рабочую полость. Рабочие полости48 и 50 сообцены между собой. Подпоршневая 38 и надпоршневая 36 полости соединены соответственно с напорным трубопроводом 1 между напорной 3 и сливной 4 гидрозадвижкамии атмосферой. Входное отверстие 33гидрореле 6 времени соединено с входом .44 золотникового переключателя5 и.напорным трубопроводом 1 до на-.порной задвижки 3. При работе генератора командных, импульсов для за-,крытых оросительных систем путем регулирования продолжительности импульса понижения давления в сети ипродолжительности наполнения системы регулируемыми дросселями обеспечивается высокая надежность стабилизации заданного цикла. 1 э.п.ф-лы, 2 ил.5 10 15 20 25 30 35 40 45 50 55 Изобретение относится к областиполива сельскохозяйственных культур и может быть использовано в системах с импульсными дождевальнымиаппаратами.Целью изобретения является повышение надежности работы путем стабилизации заданной продолжительности рабочего цикла.На фиг. 1 представлена принципиальная схема генератора командныхимпульсов; на фиг.2 - конструктивная схема гидрореле времени,Генератор командных импульсов длязакрытых оросительных систем состоит из напорного 1 и сливного 2 трубопроводов, напорной 3 и сливной 4гидрозадвижек, золотникового переключателя 5 и гидрореле б времени.Последнее имеет рабочую полость 7,две внутренниеполости 8 и 9, заполненные рабочей жидкостью (маслом)и сообщенные между собой в исходномсостоянии через продольные пазы 10и 11 в штоке 12, и промежуточнуюполость 13 в центре перегородки 14.Полость 13 сообщена с полостью 8через обратный клапан 15 и регулируемый дроссель 16 и с полостью 9через обратный клапан 17 и регулируемый дроссель 18, Шток 12 контактирует с плунжером 19 через поршень20 и пружину 21 сжатия, защемленнуюмежду направляющей втулкой 22 и тарелкой 23 посредством пальца 24 сограничительной головкой 25. Плунжер 19 выполнен с отверстиями 26 -28 и пазом 29, которые сообщают подпоршневую полость 30 с атмосферой,и имеет седла 31 и 32, входное 33,выходное 34 и сливное 35 отверстия,Золотниковый переключатель 5 имеетнадпоршневую .полость 36, пружину 37,подпоршневую полость 38 и полость39, разделенные между собой перегородкой 40 и золотником 41 с пазами42 и 43 и входом 44. Сливная гидрозадвижка 4 имеет рабочий орган 45 сосквозным осевым отверстием 46, надпоршневую 47 и рабочую 48 полости.Напорная гидроэадвижка 3 имеет рабочий орган 49 и рабочую полость 50.Полость 36 каналом 51 связи сообщена с напорным трубопроводом 1 после напорной гидрозадвижки 3. Рабочие полости 30, 48 и 50 сообщенымежду собой через отверстия 26-28и каналы 52 и 53 связи; а рабочая полость 7 сообщена с полостью 39 ка - налом 54 связи. В исходном состоянии полость 7 и полости 30, 48 и 50 сообщены с напорным трубопроводом через канал 54 связи и. золотниковый переключатель 5 с атмсоферой через каналы 52 и 53 связи, выходное отверстие 34, пазы 29 и сливное отверстие 35. Шток 12 имеет центральную перегородку 55.Генератор командных импульсов работает следующим образом.При включении напорообраэующего узла системы в работу (повьппение давления в системе) вода под давлением из напорного трубопровода 1 по-. ступает в рабочую полость 7 гидро- реле 6 времени через паз 42, полость 39 и канал 54 связи и прижимает плунжер 19 к седлу 31 посредством штока 12, поршня 20,.и пружины 21 сжатия, защемленной между направляющей втулкой 22 и тарелкой 23 с помощью пальца 24 с ограничительной головкой 25, При этом рабочие полости 38 и 50 и подпоршневая полость 30 сообщаются .с атмосферой через каналы 52 и ф 53 связи, выходное отверстие 34, отверстия 26-28, паз 29 и сливное отверстие 35, Одновременно вода, поднимая рабочий орган 49 и перемещая рабочий орган 45 в крайне правое по ложение,благодаря сквозному отверстию 46 и полости 47 и сообщению рабочих полостей 48 и 50 с атмосферой идет на заполнение системы. В период повышения давления воды в сети до Р, (Рчп - минимальное давление воды в напорном трубопроводе в период импульса понижения давления) под давлением воды в полости 7 шток 12 перемещается в крайнее йижнее положение,сжимая пружину 21 между тарелкой 23 и направляющей втулкой 22 посредством поршня 20 и плунжера 19, При этом масло из полости 8 вытесняется в полость 9 в основном через пазы 10, полость. 13 и обратный клапан 17.При повышении давления в сети больше Рзолотник 41, преодолевая усилие пружины 37, перемещается в крайнее левое положение и разобщает полость 39 и напорный трубопровод, сообщая ее с атмосферой через паз 43 и полость 38. После сообщения полости 39 с атмосферой под действием пружины 21 плунжер 19 остается прижатым к седлу 31, а пор-.15шень 20 начинает .медленно подниматься вместе со штоком 12, вытесняямасло из полости 9 в полость 8 через регулируемый дроссель 18, полость13, пазы 1 О и обратный клапан 15, таккак взаимодействие центральной части(глухой) штока,12 с нижней частьюперегородки. 14 предотвращает переток масла иэ полости 9 в полости 13и 8. Этим регулируется продолжительность наполнения импульсной дожде",вальной системы. Как только полости9 и 13 сообщаются между собой черезпазы 11, ограничительная головка 25пальца 24 упирается в направляющуювтулку 22, воздействие пружины 21 наплунжер 19, поршень 20 и, следова-,тельно, на шток 12 мгновенно,исчезает. Под действием давления воды внапорном трубопроводе 1 плунжер 19со штоком 12 резко поднимается, таккак вытеснение масла из полости 9 вполость 8 осуществляется свободночерез пазы 11, полость 13 и обратный клапан 15, а рабочая полость 7сообщена с атмосферой. При этом плунжер 19 закрывает проходное сечениеседла 32, и вода из напорного трубопровода 1 через отверстия 33, 28,27, 26 и 34 и каналы 53 и 52 связипоступает в подпоршневую полость .30 и рабочие полости 50 и 48,осущеществляя вначале резкое перемещениепоршня 20 (штока 12) в крайнее верхнее положение, а затем закрытие напорной 3 и открытие сливной .4 гид -розадвижек,Напорный трубопровод 1 посленапорной гидрозадвижки сообщаетсяс атмосферой через сливной трубопровод 2 и дождевальную насадку. Происходит импульс понижения давленияв сети, и импульсныедождевальныеаппараты системы срабатывают, Припадении давления в напорном трубопроводе 1 после гидрозадвижки 3 нижеРзолотник 41 под действием пру"жины 37 перемещается в крайнее правое положение и, разобщая полость7 и атсоферу, сообщает ее с напорным трубопроводом 1 цо гидрозадвижки 3. Вода иэ напорного трубопровода 1 до гидрозадвижки 3. (здесь вэтот момент максимальное давлениеводы) под большим давлением поступает в полость 7 через паз 42, полость39 и канал 54 связи и начинает вытеснятв масло из полости 8 в полость 9 6,908 6через регулируемый дроссель 16, полость 13, пазы 11 и обратный клапан17, так как центральная часть (глухая) штока 12, взаимодействуя.с верх,юнеи частью перегородки 14, предотвращает переток масла из полости 8в полость 13. Этим регулируется продолжительность импульса понижениядавления в сети после напорной гидроэадвижки 3. Как только пазы Осообщают полость 8 с полостью 9 через полость 13 и обратный клапан 17шток 12 вместе с поршнем .20, ударяя о таРелку 23, резко перемещают в крайнее нижнее положение, сжимая пружину 2 к плунжеру 19 посредством направляющей втулки 22, В пе-риод сжатия пружины 21 плунжер 19 20 остается прижатым к седлу 32 поддавлением воды в напорном трубопроводе 1 до гидрозадвижки 3, и лишьпосле толчка ограничительной головкой 25 он отрывается .от седла 32 25 и закрывает проходное сечение седла3 1 (отверстие 33), сообщая с атмосферой подпоршневуюи рабочие 50 и48 полости через каналы 52 и 53 связи,отверстия 34, 26, 27 и 28, паз29 и сливное отверстие 35. При этомнапорная гидрозадвижка 3 открывается,а сливная закрывается, и вода отнапорообразующего узла идет на за- .полнение системы. В дальнейшемвесьрабочий цикл повторяется.Формула и э о б р е т е н и я1. Генератор командных импульсов 40 для закрытых оросительных систем,включающий напорный и сливной трубопроводы, сливную гидрозадвижку с рабочей полостью, золотниковьгй переключатель с надпоршневой и подпоршне вой полостями, гидрореле с входным,выходным и сливным отверстиями,рабочей полостью, двумя внутренними полостями с перегородкой, регулируемым дросселем и обратным клапаном, штоком с продольными пазами, взаимодействующим с.поршнем и плунжером, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности работы путем стабилизации заданной продолжительности цикла, генератор снабжен напорной гидрозадвижкой, установленной на напорном трубопроводе досливной гидроэадвижки, при этом рабочие полости гидрозадвижек сообще,г 1Составитель В.ЦукановРедактор О.Юрковецкая Техред А,Кравчук Корректор В.Кабаций Заказ 1015 Тираж 462 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб., д, 4/5 оизводственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 10 ны между собой, надпоршневая и подпоршневая полости золотникового переключателя соединены соответственнос напорным трубопроводом между гидрозадвижками и с атмосферой, а входное отверстие гидрореле соединено .свходом эолотникового переключателяи напорным трубопроводом до напорной задвижки. 2. Генератор по п. 1, о т л и - . ч а ю щ и й с я темчто лерегородка гидрореле имеет промежуточную полость и снабжена дополнительными дросселями и обратным клапаном, а шток гидрореле выполнен с центральной перегородкой, при этом промежуточная полость сообщена с внутренниии полостями через обратные клапаны и регулируемые дроссели.
