Микротрактор

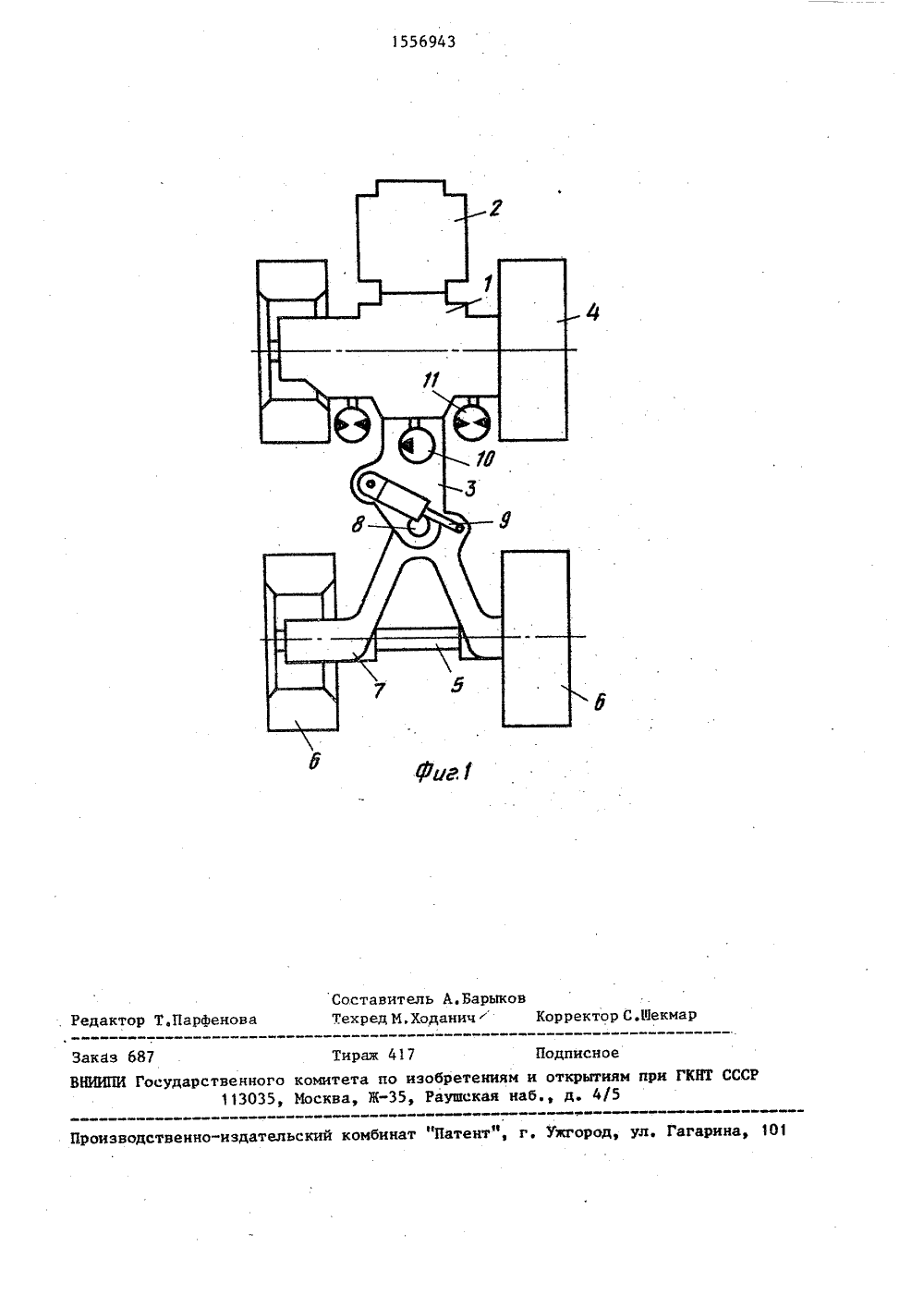

30 Изобретение относится к самоход=ным машинам, в частности к микротракторам (МКТ), и может быть использовано в конструкциях транспортныхи тяговых машин,Цель изобретения - повышение про"изводительности путем расширенияфункциональных возможностей,На фиг.1 показана принципиальнаясхема МКТ с гидроуправляемыми бортовыми редукторами; на фиг, 2 - объединенная гидросистема управления поворотом и технологическим оборудованием МКТ. 15Силовой блок трансмиссии 1,связанный с двигателем 2, соединен спередней полурамой 3 и ведущими колесами 4. Ведомая ось 5 с ведомымиколесами 6 смонтирована на задней 20полураме 7. Обе полурамы шарнирносочленены между собой с помощьюшкворня 8 и соединены гидроцилиндром 9 блокировки, К силовому блокуподключены насос 10 и гидромоторы 2511 поворота, Объединенная гидросистема управления поворотом и отборамощности включает трехсекционныйраспределитель 12, сообщенный с насосом 10, подключенным к трансмиссии 1, и баком 13, первой секцией14 - с гидромоторами 11 поворота,второй секцией 15 - с гидроципиндром блокирования полурам 1 б,третьейсекцией 17 - с гидродвигателем.18 технологического оборудования,Распределитель снабжен равноходовыми сдублированными золотниками первой 14 и второй 15 секций с общим рычагом 19 управления, противоположно переводимыми из нейтральной в рабочие позйции, Гидромоторы 11 поворота МКТ впервой позиции первой 14 и второй 15секций связаны гидролиниями 20 и 21 45через обратные клапаны 22 между собой и с первой 23 и второй 24 линиями первой секции 14 распределителя12. Третья линия 25 первой секции 14распределителя сообщена с насосом10 и с первой линией 26 второй секции 15, а первая линия 27 третьейсекции 12 - с гидробаком 13. Вторыелинии 28 и 29 второй и третьей секций сообщены между собой и связаны55с четвертой линией 30 первой секции14 и со сливом 31Гидропривод снабжен общим предохранительным клапаном 32,Во второй и третьей позициях первой секции 14 распределителя первая линия 23 связана с третьей линией 25 или четвертой линией 30, а вторая линия 24 - с линией 25 или 30, т,е. происходит поворот МКТ в ту или иную сторону. При этом золотник второй секции 15 занимает противоположную позицию золотнику секции 14, сообщая вторую линию 29 линиями 33 и 34 с полостями гидроцилиндра блокировки. При этом первая линия второй секции заперта, т.е, при повороте МКТ происходит автоматический перевод гидроципиндра блокировки в плавающее положение.В первой позиции третьей секции 17. распределителя его первая 27 и вторая 28 линии сообщены между собой и связаны соответственно первая 27 через предохранительный клапан 32 с баком 13, а вторая 28 - с четвертой линией 30 первой секции 14, с второй линией 29 второй секции и с баком 13. Во второй и третьей позициях третьей секции 17 первая 27 и вторая 28 линии сообщены линиями 35 и 36 с полостями гидродвигателя 18. Во второй позиции линии 23, 2, ЗЗ, 34, 35, 36 заперты, а линии 25, 30, 26, 29, 27, 28 связаны с линией 31 и сообщены со сливом в бак,Этому положению золотников первой и второй секций соответствует автоматическая связь, т,е. при отсутствии поворота МКТ гидроцилиндр, связывающий две полурамы, заблокирован.формула изобретенияМикротрактор, содержащий две полурамы, двигатель, коробку передач, выполненную в виде двухступенчатого планетарного редуктора и соединенную через передачу с первыми звеньями бортовых трехзвенных дифференци" альных механизмов, вторые звенья которых связаны с ведущими колесами, а третьи звенья - с гидромоторами поворота, гидравлически связанными между собой через обратные клапаны и сообщенными гидролиниями с гидронасосом, подключенным к коробке передач,гидродвигатель технологического оборудования, систему управления,включающую распределитель с корпусом, в котором установлены два золотника с двумя рычагами управления, гидро бак, о т л и ч а ю щ и й с я тем,что, с целью повышения производительности путем расширения функциональных возможностей, он снабжен шарниром, установленным между полурамами,гидроцилиндром блокировки полурамс двумя полостями управления,шарниром и дополнительным золотником, установленными в корпусе распределителя,выполненного трехсекционным трехпозиционным четырехлинейным, первыйрычаг управления которого жестко связан обоими концами с двумя перпендикулярно установленными с возможностьювозвратно-поступательного перемещения золотниками, и средней частьюшарнирно установлен в корпусе распределителя, при этом в первой позициипервого и второго золотников распределителя, первая и вторая линия первого золотника соединены с гидромоторами поворота, третья и четвертаялинии сообщены между собой и соединены соответственно с сообщеннымимежду собой первой и второй линиямивторого золотника, причем перваялиния второго золотника и третья линия первого золотника соединены сгидронасосом, а вторая и четвертая -с гидробаком, при этом третья и четвертая линии второго золотника соединены с первой и второй полостьюгидроцилиндра блокировки полурам, в 6943 6первой позиции дополнительного золотника его первая и вторая линии сообщены между собой и связаны соответственно первая через предохранительный клапан - с гидробаком, а вторая -с четвертой линией первого золотника и с гидробаком, третья и четвер"тая линии дополнительного золотника,соединейные с гидродвигателем технологического оборудования, заперты,во второй позиции первого и второгозолотников первая линия первого золотника соединена с его третьейлинией, вторая - с четвертой, сообщенной с второй, третьей и четвертой линиями второго золотника,приэтом первая линия второго золотника заперта, в третьей позиции перво го и второго золотников распределителя первая линия первого золотникасоединена с его четвертой линией и свторой, третьей и четвертой линиямивторого золотника, а вторая линия 25 первого золотника соединена с еготретьей линией и запертой первойлинией второго золотника, во второйпозиции дополнительного золотникаего первая линия связана с третьей ЗО линиейа вторая - с четвертой, втретьей позиции дополнительного золотника его первая линия соединенас четвертой, а вторая линия - стретьей.1556943 актор Т,Парфен Тираж 417 Подписноеарственного комитета по изобретениям и открытиям при ГКНТ С 113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарин Заказ 687ВНИИПИ Гос Составитель А.Бар Техред М. Ходаничов Корректор СЛекм
