Способ регулирования режима работы фильтровальной станции

ZIP архив

Текст

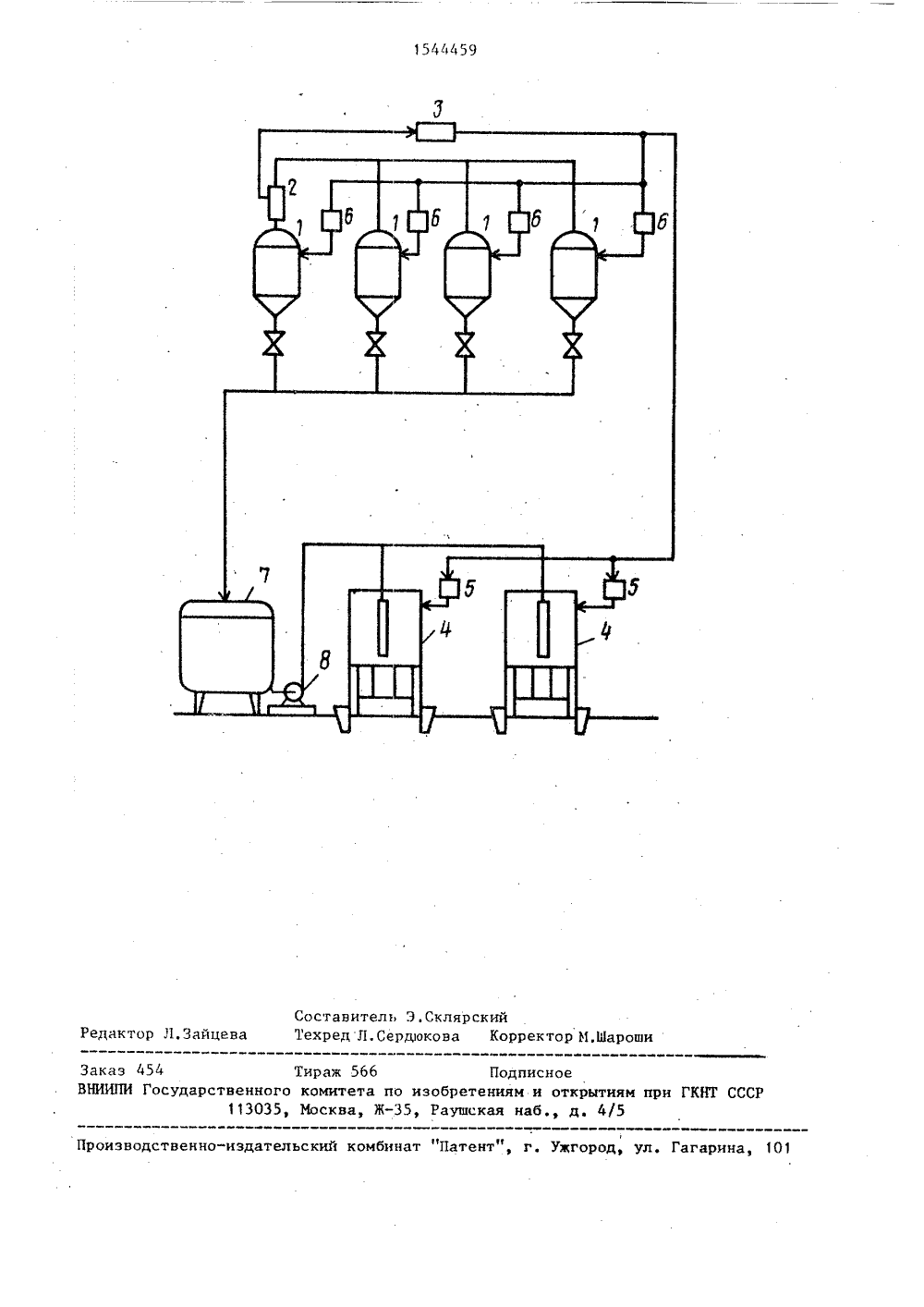

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИ ХРЕСПУБЛИН А 4 И 91)5 В 01 1) 37/04 ОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР ЗОБРЕТЕНТЕЛЬСТВУ НИЕ АВТОРСНОМУ С Бюл. 1". ренко,С. Б,1 А.И.Ол В.А.Черникисиченко,ховский.8)детельство ССС 0 37/04, 1977. тельство СССР0 37/04, 1979. тельство СССР 1) 37/04, 1977. Изобретение относится к способамрегулирования режима работы фильтровальных станций и может быть использовано в химической, пищевой и других отраслях промышленности.Цель изобретения - повышение производительности фильтровальной станции,На чертеже дана принципиальнсхема системы регулирования, реализующая предлагаемый способ,Способ регулирования режима работы фильтровальной станции реализуетсяследующим образом,В процессе фильтрования исходнойсуспензии на одном иэ фильтров 1 первой ступени с помощьк 1 расходомера 2 имикропроцессорного устройства 3 измеряют временные промежутки, соо ая т твет 1(54) СПОСОБ РЕГУЛИРОВАНИЯ РЕЖИИА РА- БОТЫ ФИЛЬТРбВАЛЬНОЙ СТАНЦИИ(57) Изобретение относится к способам регулирования режима работы фильтросвальной станции и может быть использовано в химической и других отраслях промышленности, Применение способа позволит повысить производительность фильтровальной станции, Способ регулирования предусматривает измерение на одном из фильтров первой ступени времени прохождения заданных колйчеств фильтрата и изменение длительностей технологических операций фильтров первой и второй ступеней в зависимости от измеренных значений времени прохождения фильтра. 1 ил. ствующие прохождению через фильтры 1 первой ступени определенных объемов фильтрата. По заранее введенной программе микропроцессорное устройство 3 рассчитывает продолжительности отдельных технологических операций как для фильтров 1 первой, так и фильтров 4 второй ступени. Указанные продолжительности поступают соответственно на устройства 5 управления фильтров 4 второй ступени и на уст,ройства б управления фильтров 1 первой ступени, Сгущенная суспензия с фильтров 1 первой суспензии поступае в емкость 7 и далее с помощью насоса 8 на фильтры 4 второй ступени.При работе фильтров продолжительность первой операции - фильтрования обычно имеет достаточно большую величину, Цля определения фцльтровальць(х свойств суспензии представляет интерес только начальная часть первой операции, когда кинетика процесса претер певает существенные изменения. 11 оэтому с помощью расходомера 2 в течение операции фильтрования осуществляют измерение времени прохождения через ,один из Фильтров 1 первой ступени 10 (требуемого объема Фильтрата, вводят (это .значение в устройство 3, выполняют расчет параметров режимов эксплуа,тации Фильтров и направляют расчетное значение длительности фильтрования в 15 устройство 6 управления Фильтров 1 первой ступени, служащего измерительным Фильтрующим устройством. Таким образом, в первом цикле работы этот Фильтр эксплуатируется в оптимальном. 20 режиме.Фильтры второй ступени, работакяцие независимо от Фильтров первой стуг(еци, перед каждым своим циклом с помощью управляющих устройств 5 запрашивают 25 у микропроцессорного устройства 3 новые значения параметров своего режима и также с первого цикла эксплуатируются в оптимальном режиме, Это обеспечивает максимально возможную произ водительцость Фильтров как первой, так и второй ступеней. П р и м е р 1. Обезвоживание суспензии каолина ведут с помощью Фильт ров-сгустителей патронного типа с последующим дофнльтрованием сгущенной части на фильтр-прессах ФПАКГ 1. При работе одного из фильтров-сгустителей измеряют десять текущих значений времени от начала цикла до окончания прохождения через Фильтр десяти равных объемов фильтрата. Одновременно с помощью плотцомера контролируют содержание твердой Фазы в поступающей ца 45 Фильтрование суспензии, Полученные значения заводят в микропроцессорное устройство, где параметры режимов эксплуатации фильтров обеих ступеней рассчитывают следующим образом.50 1В начальный период работы патронного Фильтра с помощью расходомера и таймера определяют заданное количество пар значений объем фильтрата - соответствующая ему длительностьфильтрования, которые в дальнейшем используют для расчета констант Фильт рования,Определяют константы фильтрования К и К , идентифицируя константы уравнениягде Ц - объем фильтрата, полученныйза время Фильтрования; К, и К - коэффициенты проницаемостиосадка и Фильтрующей перегородки для фильтра-сгусти-теля;11 - высота фильтрующего патрона;наружный радиус фильтрующегопатрона;Р б - внутренний. радиус фильтрующего патрона;Ц - объемная концентрация исходной суспензии;порозность осадка (определяется аналитическим путем доначала цикла);- вязкость жидкой фазы-.(определяется аналитическим путемдо начала цикла);6 Р - перепад давлений при Фильтровании, Па; по данным работы Фильтрата-сгустителя определяет значения К( и К.По полученным константам для интервала значений длительности фильтрования на фильтре-сгустителе 0,5-5 ч с шагом в 0,5 ч рассчитывают массив данных; Ц( - объем, прошедший через Фильтр первой ступени, суспензии (по приведенной Формуле); производительность фильтра первой ступени О; 3600СТбспколичество Фильтров первой ступени, требуемое для обработки подлежащего Фильтрованию. потока суспензии,МЧ(при превышении полученным значением количества фильтров, установленных в данном производстве расчет прекращается); сумму текущих затрат при эксплуатации И фильтров (электроэнергия, амортизация и др.); степень сгущения исходной суспензни и, количест1544459 во суспензии, поступающей на фильтры второй ступениЯ(объем фильтрата, соответствующий максимальной производительности фильтра второй ступени, для Фильтр-пресса ФПАКМ соответств фильтрован щее данному емя(адепт ) +2 Ьп;,зоб второ ени у л 20 Способ регулирования режима работы фильтровальной станции путем изме нения длительности технологических операций Фильтров первой ступени и измерения времени прохождения задан ных количеств Фильтрата, о т л и -ч а ю щ и й с я тем, что, с целью повышения производительности фильт- ровальной станции, длительность тех" нологических операций на Фильтрах 30 первой и второй ступеней изменяют взависимости от времени прохождения заданных количеств Фильтрата на одном из фильтров первой ступени.Й опт1второй ступени, живания потока Ц с%со25 Стасчет прекращу текущихИ Фильтро т п 2 при эксплу й ступени тизация); уатацию Фил ней,суммции ат ато ктроэнергия бщую ьтро мму затрат на рвой и второй эксп уп производительность Филступени по Фильтрату 11 о окончании расчетов по всему интервалу значений длительности фильтрования производят поиск минимальной величины общей суммы затрат. Для данного варианта длительность фильтрования на Фильтре первой ступени Т; направляют в блок управления в качестве оптимальной для сгущения исход нои суспензии, Для фильтров второйступени рассчитывают режим эксплуатации, обеспечивающий максимальную производительность при обезвоживании потока суспензии Ц , с соответствую" 15 щей данному значению Т; степенью сгущения твердой Фазы.1544459 Составитель 3 . Скляр скийва Техред Л.Сердокова Корректор И.Шар актор Л.За ГКНТ С я Производственно-издательский комбинат "Патент", г. Ужгород Гагарина, 10 акаэ 454НИИПИ Госуда Тираж 5 ббвенного комитета по иэобре 113035, Москва, Ж, Рауш Подписноениям и открыая наб., д.

Смотреть

Заявка

4344679, 16.12.1987

ПРЕДПРИЯТИЕ ПЯ Р-6273

ПОНОМАРЕНКО ВИКТОР ГЕРМАНОВИЧ, ЧЕРНИКОВ ВИКТОР АНАТОЛЬЕВИЧ, ЗЛАТКОВСКАЯ ЗИНАИДА ИВАНОВНА, ЛИСИЧЕНКО СЕРГЕЙ БОРИСОВИЧ, ГРИГОРЬЕВ ГЕОРГИЙ АНАТОЛЬЕВИЧ, ОЛЬХОВСКИЙ АЛЕКСАНДР ИВАНОВИЧ, ШУСТЕРМАН ЛЕОНИД ИОНОВИЧ

МПК / Метки

МПК: B01D 37/04

Метки: работы, режима, станции, фильтровальной

Опубликовано: 23.02.1990

Код ссылки

<a href="https://patents.su/4-1544459-sposob-regulirovaniya-rezhima-raboty-filtrovalnojj-stancii.html" target="_blank" rel="follow" title="База патентов СССР">Способ регулирования режима работы фильтровальной станции</a>

Похожие патенты
