Трансформаторный преобразователь линейных и угловых перемещений
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

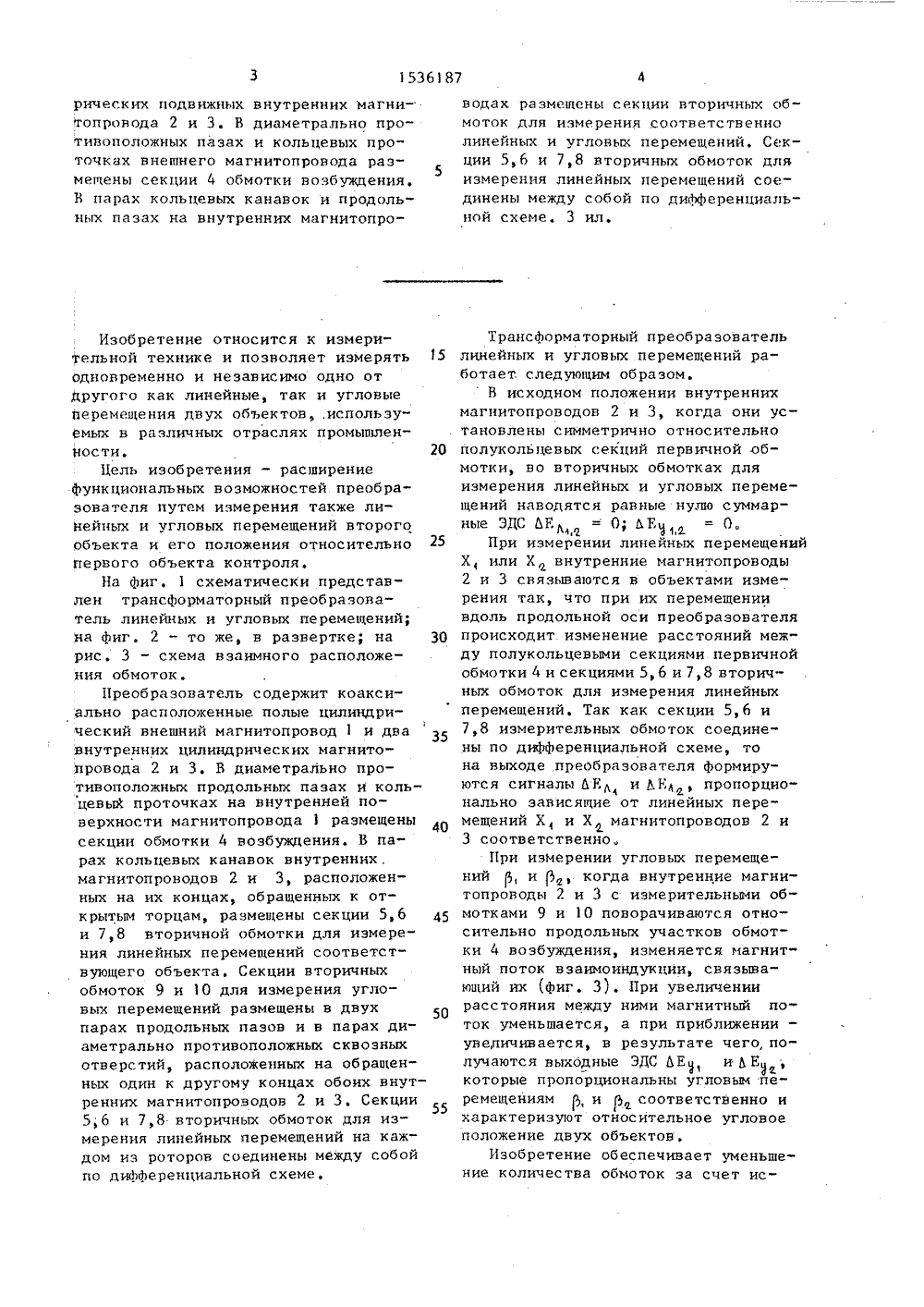

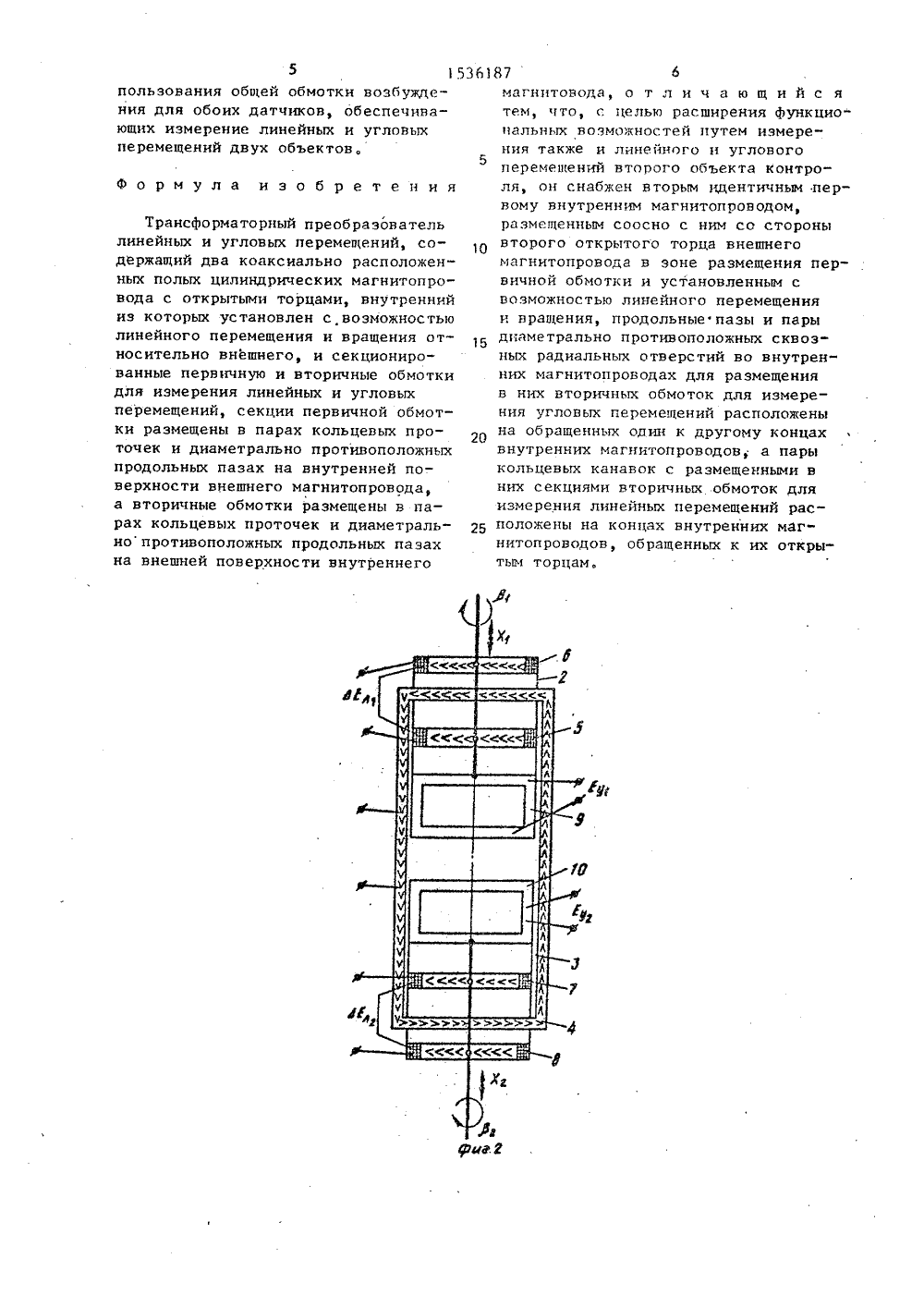

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 01 В 700 730 ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЭОБРЕП:НИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТ 700/25,88 01 . 90.рбайдж ии им.(54) ТРАНСФОРМАТОРНЫЙ ПРЕОБРАЗОВАТЕЛЬ ЛИНЕЙНЫХ И УГЛОВЫХ ПЕРЕМЕЩЕНИЙ (57) Изобретение относится к измерительной технике. Цель - расширение функциональных воэможностей путем измерения линейных и угловых перемещений второго объекта контроля, 11 реобразователь трансФорматорного типа содержит коаксиально расположенные полый цилиндрический внешний магнитопровод 1 и два полых цилинд1536187 рических подвижных внутренних магнитопронода 2 и 3. В диаметрально противоположных пазах и кольцевых проточках внешнего магнитопровода размещены секции 4 обмотки возбуждения.5 В парах кольцевых канавок и продольных пазах на внутренних магнитопроводах размещены секции вторичных обмоток для измерения соответственнолинейных и угловых перемещений, Секции 5,6 и 7,8 вторичных обмоток дляизмерения линейных перемещений соединены между собой по диФФеренциальной схеме. 3 ил.Изобретение относится к измерительной технике и позволяет измерять 15 одновременно и независимо одно от другого как линейные, так и угловые перемещения двух объектов, .используемых в различных отраслях промышленности, 20Цель изобретения - расширение Функ цион альных в о эможнос тей преоб разователя путем измерения также линейных и угловых перемещений второго объекта и его положения относительно 25 первого объекта контроля.На Фиг, 1 схематически представлен трансФорматорный преобразователь линейных и угловых перемещений; на Фиг. 2 - то же, в развертке; на 30 рис. 3 - схема взаимного расположения обмоток.Преобразователь содержит коаксиально расположенные. полые цилиндрический внешний магнитопровод 1 и два внутренних цилиндрических магнитопровода 2 и 3. В диаметрально противоположных продольных пазах и кольцевый проточках на внутренней поверхности магнитопровода 1 размещены секции обмотки 4 возбуждения. В парах кольцевых канавок внутренних. магнитопроводов 2 и 3, расположенных на их концах, обращенных к открытым торцам, размещены секции 5,6 45 и 7,8 вторичной обмотки для измерения линейных перемещений соответствующего объекта. Секции вторичных обмоток 9 и 10 для измерения угловых перемещений размещены в двух парах продольных пазов и в парах диаметрально противоположных сквозных отверстий, расположенных на обращенных один к другому концах обоих внутренних магнитопроводов 2 и 3, Секции 5,б и 7,8 вторичных обмоток для измерения линейных перемещений на каждом иэ роторов соединены между собой по диФФеренциальной схеме. ТрансФорматорный преобразовательлинейных и угловых перемещений работает. следующим образом,В исходном положении внутреннихмагнитопроводов 2 и 3, когда они установлены симметрично относительнополукольцевых секций первичной обмотки, во вторичных обмотках дляизмерения линейных и угловых перемещений наводятся равные нулю суммарные ЭДС ЬР= 0; ЬЕ = О,При измерении линейных перемещенийХ или Х внутренние магнитопроводы2 и 3 связываются в объектами измерения так, что при их перемещениивдоль продольной оси преобразователяпроисходит изменение расстояний между полукольцевыми секциями первичнойобмотки 4 и секциями 5,6 и 7,8 вторичных обмоток для измерения линейныхперемещений. Так как секции 5,6 и7,8 измерительных обмоток соединены по диФФеренциальной схеме, тона выходе преобразователя Формируются сигналы ЬЕ и К , пропорционально зависящие от линейных перемещений Х, и Х магнитопроводов 2 и3 соответственно,При измерении угловых перемещений , и 3, когда внутренние магнитопроводы 2 и 3 с измерительными обмотками 9 и 10 поворачиваются относительно продольных участков обмотки 4 возбуждения, изменяется магнит"ный поток взаимоиндукции, связывающий йх (Фиг. 3). При увеличениирасстояния между ними магнитный поток уменьшается, а при приближении -увеличивается, в результате чего,получаются выходные ЭДС ЬЕп и Ь Еу 1которые пропорциональны угловым йе"ремещениям , и Р соответственно ихарактеризуют относительное угловоеположение двух объектов,Изобретение обеспечивает уменьшение количества обмоток за счет ис 5 153 пользования общей обмотки возбуждения для обоих датчиков, обеспечивающих измерение линейных и угловых перемещений двух объектов,Формула изобретенияТрансформаторый преобразователь линейных и угловых перемещений, содержащий два коаксиально расположенных полых цилиндрических магнитопровода с открытыми торцами, внутренний из которых установлен с.возможностью линейного перемещения и вращения относительно внешнего, и секционированные первичную и вторичные обмотки для измерения линейных и угловых перемещений, секции первичной обмотки размещены в парах кольцевых проточек и диаметрально противоположных продольных пазах на внутренней поверхности внешнего магнитопровода, а вторичные обмотки размещены в парах кольцевых проточек и диаметральнопротивоположных продольных пазах на внешней поверхности внутреннего 61 87 6магнитовода, о т л и ч а ю щ и й с ятем, что, с целью расширения функдиональнх возможностей путем измерения также и линейного и углового 5перемешений второго объекта контроля, он снабжен вторым идентичным первому внутренним магнитопроводомразмещенным соосно с ним со сторонывторого открытого торца внешнегомагнктопровода в зоне размещения первичной обмотки и установленным свозможностью линейного перемещенияи вращения, продольные пазы и парыдиаметрально противоположных сквозных радиальных отверстий во внутренних магнитопроводах для размещенияв них вторичных обмоток для измеренияугловых перемещений расположенына обращенных олин к другому концахвнутренних магнитопроводов, а парыкольцевых канавок с размещенными вних секциями вторичных обмоток дляизмерения линейных перемещений расб положены на концах внутренних магннтопроводов, обращенных к их открытым торцам.1536187 Составитель Т . БычковаТехред Л. Сердюкова Коррек Редакт ороль КНТ СССР Производственно-издательский комбинат "11 атент", г. Ужгород,агарин Заказ 99 Тираж 503 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытия113035, Москва, Ж, Раушская наб., д, 4/5
СмотретьЗаявка
4433700, 31.05.1988
АЗЕРБАЙДЖАНСКИЙ ИНСТИТУТ НЕФТИ И ХИМИИ ИМ. М. АЗИЗБЕКОВА
МАМЕДОВ ФИРУДИН ИБРАГИМ, САТТАРОВ ВАГИФ КАФАР ОГЛЫ, КУЛИЕВ ЗАХИД АГАКУЛИ ОГЛЫ, МАХМУДОВ НАРИМАН РЗА ОГЛЫ
МПК / Метки
Метки: линейных, перемещений, трансформаторный, угловых
Опубликовано: 15.01.1990
