Установка для мокрого тушения кокса

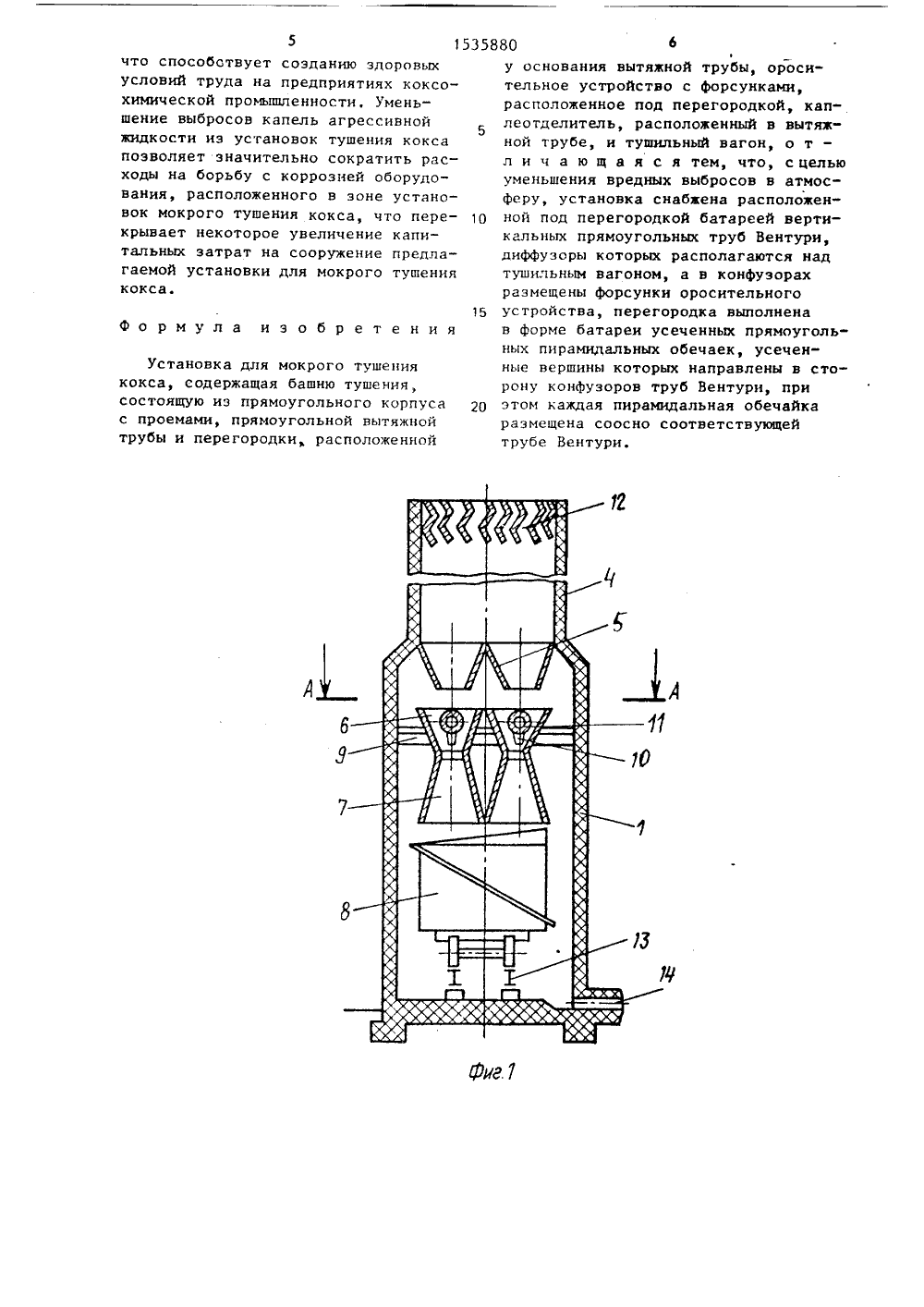

(56) АвторскоеР 823417, кл. СПатент США Рк С 10 В 39/О ко, И.Ю,овски 8) ССР 79,видетельст10 В 39/084260460,1981. 54) УСТАНОВКАОКСА57) Изобретени ии, в частн ЛЯ Г 10 КРОГО ТУ 11 ЕНИЯ коксокциямя кокс ие относится сти к констр окрого тушен установок дл Цель изобрет ныл выбросов шение вред ия - ум атмосф еру в виде кавой пыли. Устаения кокса сои коксо пель жидко о тушения для мокро т башню т Установк кса содер сох Изобр еской ко шения льног нно корп дным жной прямоуг рая состоит1 с въаэдным крог конструк тушения и вы й вы м ольлпле и -ямоугольн роемом 3, п рубы 4 и пе репится к о зовано 5, ко тяжн рая трубы усегородкиованию ост матехлажде иалов Цель ение вльных вляется уменьв атмосферу становка для поперечный реэ А-А нарами- нап 6 батам труб располаа мокрогоразрез;фиг.1. на ГОСУДАРСТВЕННЫЙ НОМИТЕПО ИЗОБРЕТЕНИЯМ И ОТРЫТПРИ ГКНТ СССР Бюл, Р 2политехнический инстиновка для мокрого т етение относится к кок промышленности, а име циям устройства для мо кокса, и может быть ис других отраслях промь я уменьшения выбросов ии ку ковьм и сыпучих жидкостью. изобретения я едных выбросов г.1 показана у тушения кокса, держит башню тушения с прямоугольнымкорпусом, вытяжной трубой и перегородкой, расположенной у основаниявытяжной трубы, оросительное устройство, расположенное под перегородкой, каплеуловитель, расположенный в вытяжной трубе, и тушильныйвагон. Новым в установке являетсяразмещение форсунок оросительногоустройства в конфузорах батареивертикальных труб Вентури, диффузорыкоторых располагаются над тушильнымвагоном, и выполнение перегородок вформе батареи усеченных прямоугольных пирамидальных обечаек, усеченные верпины которых направлены всторону конфузоров труб Вентури, причем количество пирамидальных обечаекперегородки равно количеству трубВентури, а вертикальные оси пирамидальных обечаек совпадают с осямисоответствующих труб Вентури. 2 ил,4 и выполнена в форме батареи ченных прямоугольных пирамид обечаек. Усеченные вершины пи дальных обечаек перегородки равлены в сторону конфузоров реи вертикальных прямоугольнь Вентури, диффузоры 7 которых535880 40 45 50 55 3 1 гаются над тушнльным вагоном 8, Батарея вертикальных прямоугольных труб Вентури устанавливается на опорные балки 9, которые крепятся к корпусу 1 башни тушения, Количество прямоугольных пирамидальных обечаек перегородки 5 равно количеству труб Вентури, а вертикальные оси пирамидальных обечаек перегородки 5 совпадают с осями соответствующих труб Вентури. Форсунки 1 О оросительного устройства 11 располагаются в конфузорах 6 труб Вентури. В вытяжной трубе 4 расположен каплеотделитель 12, который выполнен в виде параллельно установленных- образных пластин, образующих каналы для выхода паров. Количество труб Вентури, а следовательно, и количество прямоугольных пирамидальных обечаек перегородки 5 определяется в зависимости от расхода воды, подаваемой на тушение кокса, и площади тушильного вагона в плане, т.е. площади, занимаемой коксом, При этом диффузоры труб Вентури должны полностью перекрывать поверхность, занимаемую раскаленным коксом. Трубы Вентури изготавливаются из жаропрочной листовой стали. Для перемещения тушильного вагона 8 на днище корпуса 1 башни тушения устанавливаются железнодорожные рельсы 13. Корпус 1 в нижней части имеет канал 14 для удаления воды вместе с уносимой ею увлажненной коксовой пылью (шламом).Установка для мокрого тушения кокса работает следующим образом.Тушильный вагон 8 с раскаленным коксом электровозом по железнодорожным рельсам 13 через проем 2 корпуса 1 въезжает в башню тушения, Вода на тушение кокса иэ труб оросительного устройства 11 поступает к форсункам 10, которые расположены в конфузорах 6 вертикальных прямоугольных труб Вентури. Струи распыленной воды проходят диффузоры 7 труб Вентури, которые направляют их на поверхность раскаленного кокса в тушильном вагоне 8. Пары, образующиеся при тушении кокса, поднимаются в зазоре между вертикальными стенками корпуса 1 башни тушения и батареей труб Вентури, проходят через зазор между конфуэорами 6 труб Вентури и батареей прямоугольных пирамидальных обечаек перегородки 5 и через отверстия в усе 5 10 15 20 25 30 35 ченных вершинах пирамидальных обечаекперегородки 5 пары поступают в вытяжную трубу 4, проходят через каплеотделитель 12 и выбрасываются в атмосферу. Коксовая пыль и капли жидкости при движении в зазоре междуконфузорами 6 и пирамидальными обечайками перегородки 5 при изменениинаправления потока пара отделяютсяот паров, попадают в зону разреженияконфуэоров 6, которое возникаетвследствие эжекционного эффекта трубВентури и захватывается струей распыливающей воды, подаваемой на тушениекокса. При этом количество вредныхвыбросов в виде капель жидкости икоксовой пыли значительно снижается.Количество опорных балок 9 для устанонки труб Вентури выбирается таким,что они не препятствуют движению паров в зазоре между стенками корпуса1 башни тушения и трубами Вентури.Струя воды, движущаяся в диффузорах,препятствует движению паров вверхчерез диффуэоры, т.е. по кратчайшемурасстоянию в вытяжную трубу. Вода спримесями коксовой пыли (шлам), стекающая иэ тушильного вагона 8, удаляется на осветление через канал 14,выполненный в нижней части корпуса1 башни тушения. При необходимостивывода тушильного вагона 8 на ремонтную площадку используется проем3. При работе установки мокрого тушения кокса проем 3 закрывается. При размещении батареи труб Вентури под перегородкой, выполненной в форме батареи усеченных прямоугольных пирамидальных обечаек, с размещением форсунок оросительного устройства в конфузорах труб Вентури обеспечивается эжекционный эффект, т.е. создание зоны разрежения только в конфузорах труб Вентури, что обеспечивает захват конфуэорами труб Вентури коксовой пыли и капель жидкости, препятствует выходу очищенных паров в вытяжную трубу через отверстия в усеченных вершинах пирамидальных обечаек перегородки. Максимальный эффект очистки паров от коксовой пыли и капель жидкости достигается при равенстве числа пирамидальных обечаек перегородки и труб Вентури и совмещении их осей.Количество вредных выбросов в атмосферу значительно уменьшается, 5 1 что способствует созданию здоровых условий труда на предприятиях коксохимической промышленности, Уменьшение выбросов капель агрессивной жидкости иэ установок тушения кокса позволяет значительно сократить расходы на борьбу с коррозией оборудования, расположенного в зоне установок мокрого тушения кокса, что перекрывает некоторое увеличение капитальных затрат на сооружение предлагаемой установки для мокрого тушения кокса.Формула изобретенияУстановка для мокрого тушения кокса, содержащая башню тушения, состоящую из прямоугольного корпуса с проемами, прямоугольной вытяжной трубы и перегородки расположенной 535880 6у основания вытяжной трубы, оросительное устройство с форсунками,расположенное под перегородкой, каплеатделитель, расположенный в вытяжной трубе, и тушильный вагон, о т -л и ч а ю щ а я с я тем, что, с цельюуменьшения вредных выбросов в атмосферу, установка снабжена расположен ной под перегородкой батареей вертикальных прямоугольных труб Вентури,диффузоры которых располагаются надтушильным вагоном, а в конфуэорахразмещены форсунки оросительного 1 Ь устройства, перегородка выполненав форме батареи усеченных прямоугольных пирамидальных обечаек, усеченные вершины которых направлены в сторону конфузоров труб Вентури, при 2 д этом каждая пирамидальная обечайкаразмещена соосно соответствующейтрубе Вентури.
