Система поддержания прямолинейности фронта механизированной крепи струговых комплексов и агрегатов

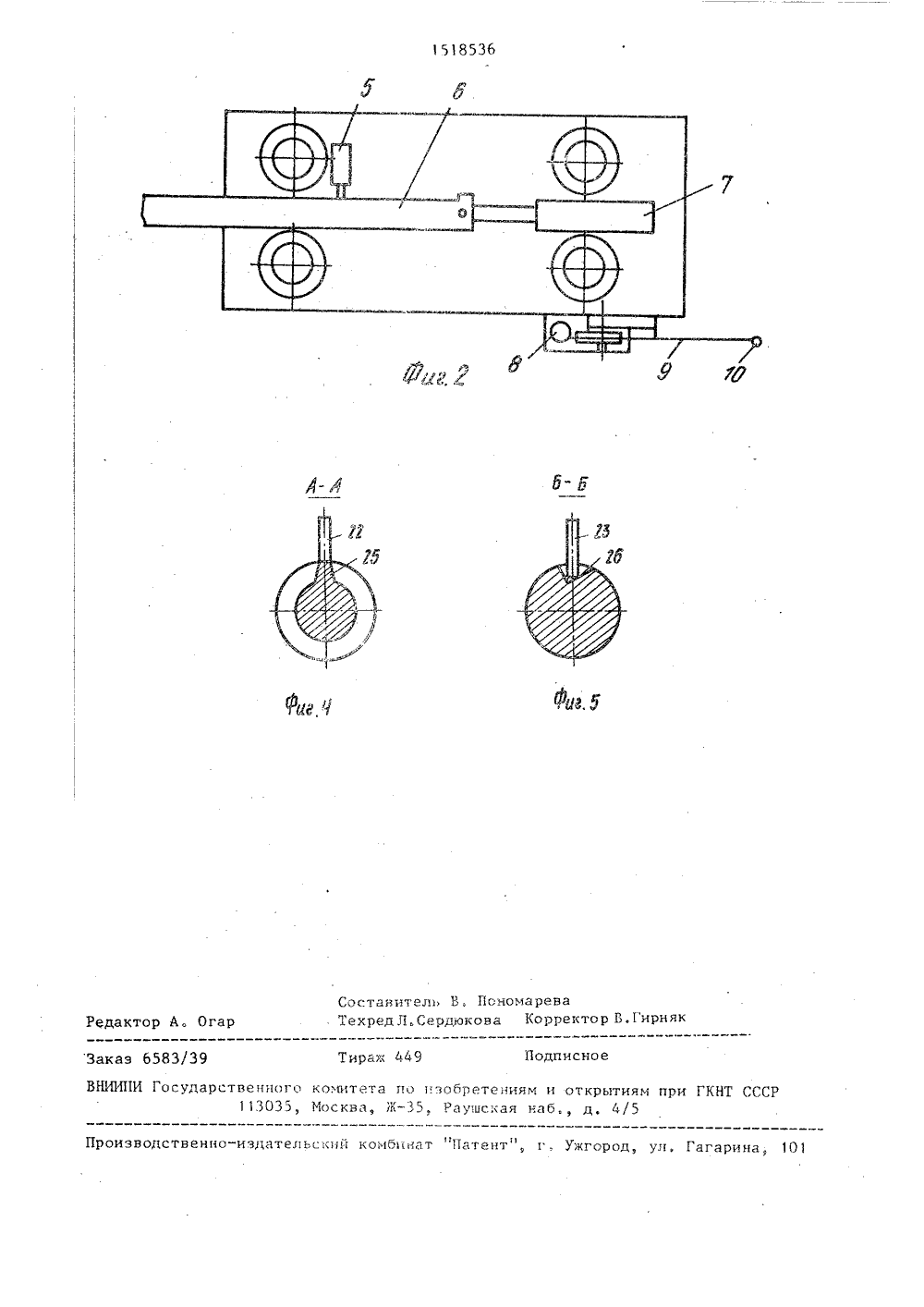

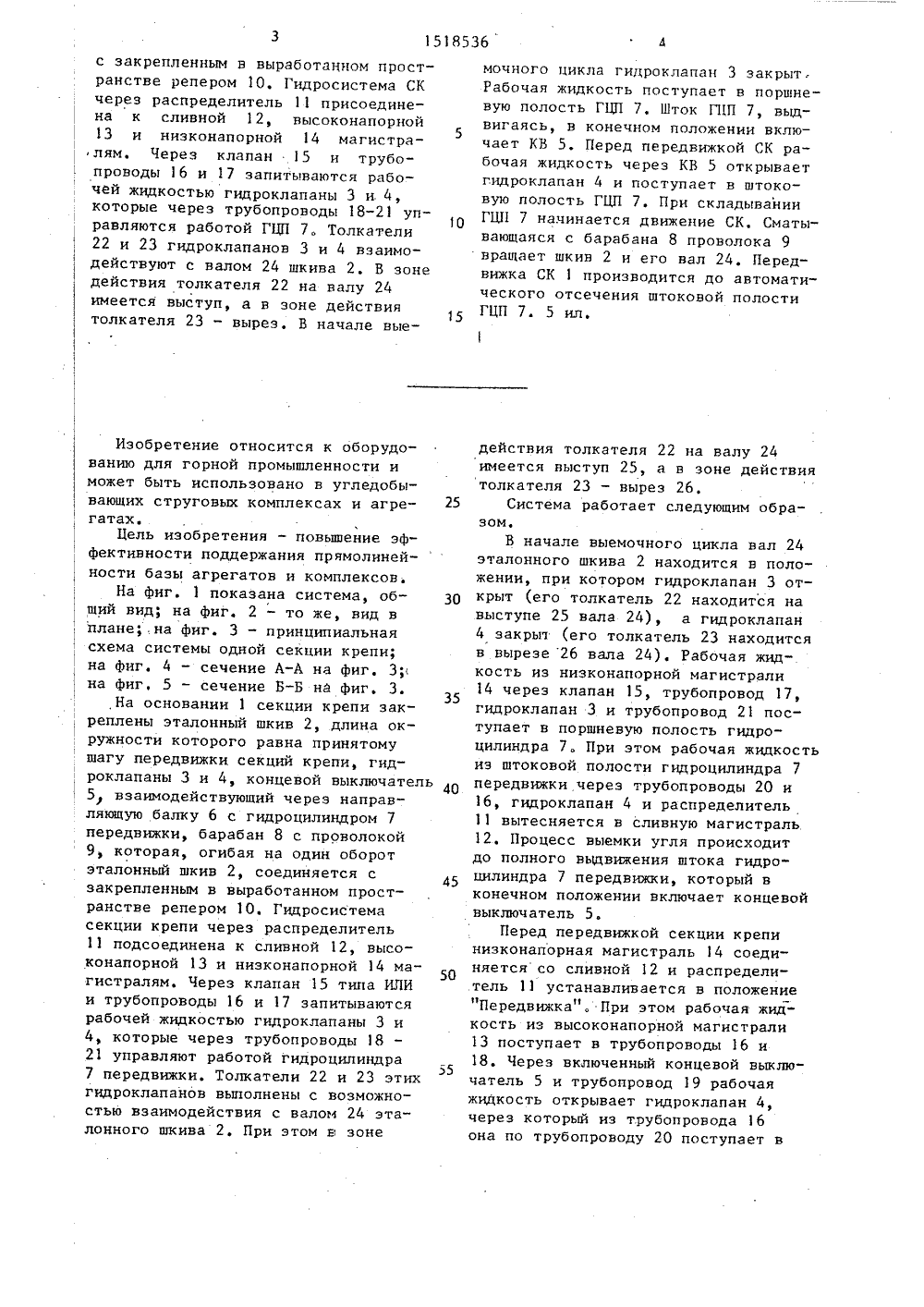

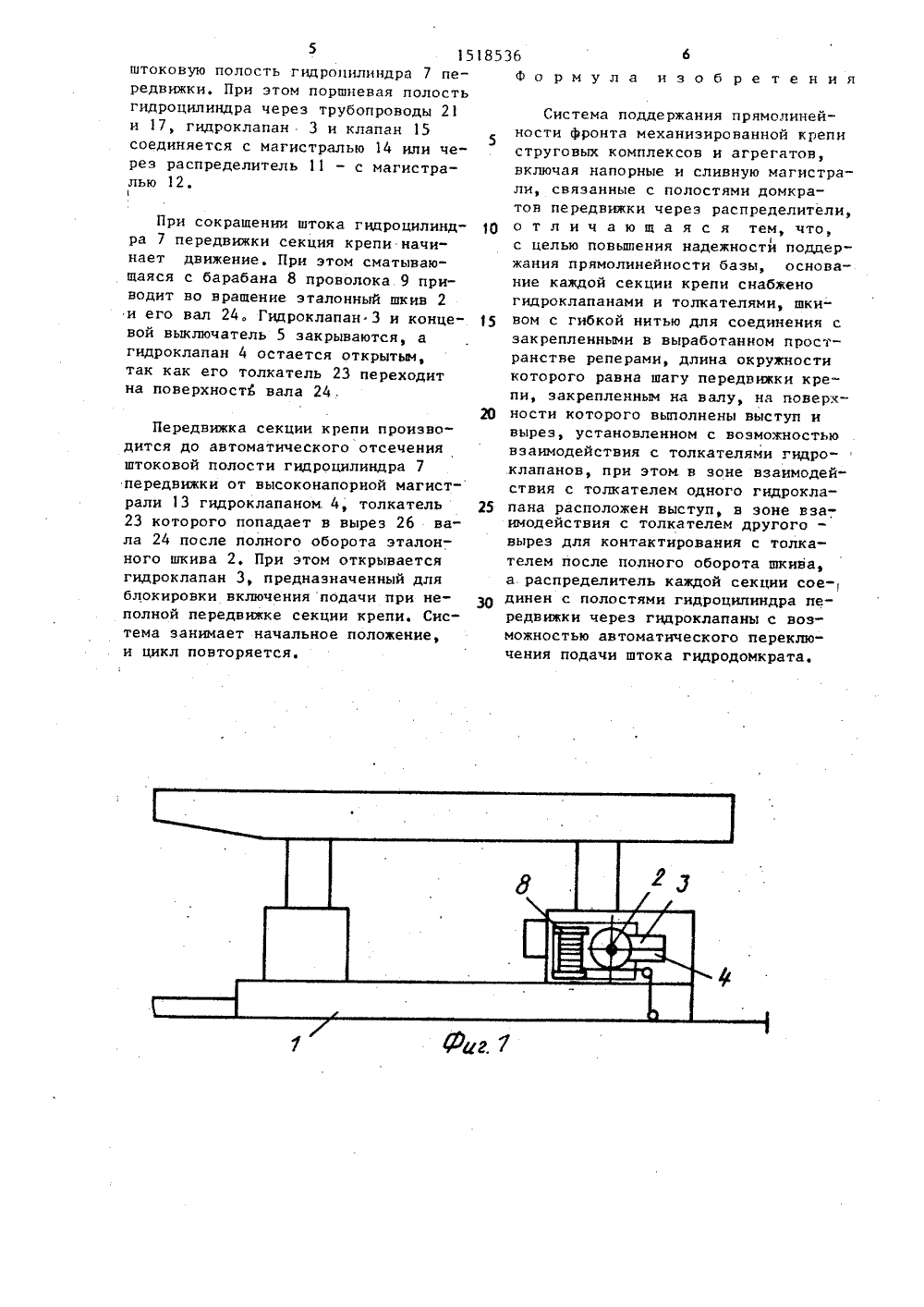

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК 1 В 23/12, 23/1 21) 4365829/2422) 18,01,8846) 30,10.89. Б71) Шахтинский 0 юл. Р 40научно-исслтно-конструт им, А.М.Т в ельс кии и прое ный инстит торскиирпигоь рев (72 А.Г С.В.Магрицкий, В. бухов и Ю.А,Литвя 622.284(088.8) Кузнецодвижкищей шкг 5 ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИПРИ ГКНТ СССР вторское свидетельство СССР 57, кл. Е 21 Р 23/12, 1978, орское свидетельство СССР 28, кл, Е 21 Р 23/18, 1977.(54) СИСТЕМА ПОДДЕРЖАНИЯ ПРЯМОЛИНЕИНОСТИ ФРОНТА МЕХАНИЗИРОВАННОИ КРЕПИ СТРУГОВЫХ КОМПЛЕКСОВ И АГРЕГАТОВ (57) Изобретение относится к горной пром-сти и позволяет повысить надежность поддержания прямолинейности базы механизированной крепи. Система состоит из секции крепи (СК) на основании которой закреплены эталонный шкив 2, гидроклапаны 3 и 4, концевой выключатель (КВ) 5, взад.одействующий через балку с гицроцилиндром пере(ГЦП) 7, Барабан 8 с огибав.в 2 проволокой 9 соединяется1518536 5О5 с закрепленным в выработанном пространстве репером 10, Гидросистема СКчерез распределитель 11 присоединена к сливной 12, высоконапорной13 и ниэконапорной 14 магистралям. Через клапан 15 и трубопроводы 16 и 17 запитываются рабочей жидкостью гидроклапаны 3 и 4,которые через трубопроводы 18-21 управляются работой ГЦП 7. Толкатели22 и 23 гидроклапанов 3 и 4 взаимодействуют с валом 24 шкива 2. В зонедействия толкателя 22 на валу 24имеется выступ, а в зоне действиятолкателя 23 - вырез, В начале выеИзобретение относится к оборудованию для горной промышленности иможет быть использовано в угледобывающих струговых комплексах и агрегатах,Цель изобретения - повышение эф"фектнвности поддержания прямолинейности базы агрегатов и комплексов,На фиг.показана система, общий вид; на фиг. 2 - то же, вид вплане;,на фиг. 3 - принципиальнаясхема системы одной секции крепи;на фиг. 4 - сечение А-А на фиг. 3;на фиг. 5 - сечение Б-Б на фиг. 3.На основании 1 секции крепи закреплены эталонный шкив 2, длина окружности которого равна принятомушагу передвижки секций крепи, гидроклапаны 3 и 4, концевой выключатель 405 взаимодействующий через направляющую балку 6 с гидроцилиндром 7передвижки, барабан 8 с проволокой9, которая, огибая на один оборотэталонный шкив 2, соединяется сзакрепленным в выработанном пространстве репером 10, Гидросистемасекции крепи через распределитель11 подсоединена к сливной 12, высоконапорной 13 и низконапорной 14 магистралям, Через клапан 15 типа ИЛИи трубопроводы 16 и 17 запитываютсярабочей жидкостью гидроклапаны 3 и4, которые через трубопроводы 1821 управляют работой гидроцилиндра557 передвижки. Толкатели 22 и 23 этихгидроклапанов выполнены с возможностью взаимодействия с валом 24 эталонного шкива 2. При этом в зоне мочного цикла гидроклапан 3 закрыт:Рабочая жидкость поступает в поршневую полость ГЦП 7. Шток Г 1 П 7, выдвигаясь, в конечном положении включает КВ 5. Перед передвижкой СК рабочая жидкость через КВ 5 открываетгидроклапан 4 и поступает в штоковую полость ГЦП 7. При складыванииГЦП 7 начинается движение СК. Сматывающаяся с барабана 8 проволока 9вращает шкив 2 и его вал 24, Передвижка СК 1 производится до автоматического отсечения штоковой полостиГЦП 7. 5 ил. действия толкателя 22 на валу 24имеется выступ 25, а в зоне действиятолкателя 23 - вырез 26,Система работает следующим образом.В начале выемочного цикла вал 24эталонного шкива 2 находится в положении, при котором гидроклапан 3 открыт (его толкатель 22 находится навыступе 25 вала 24), а гндроклапан4 закрьщ (его толкатель 23 находитсяв вырезе 26 вала 24). Рабочая жидкость из низконапорной магистрали14 через клапан 15, трубопровод 17,гидроклапан 3 и трубопровод 21 поступает в поршневую полость гидроцилиндра 7. При этом рабочая жидкостьиэ штоковой полости гидроцилиндра 7передвижки через трубопроводы 20 и16, гидроклапан 4 и распределитель11 вытесняется в сливную магистраль12. Процесс выемки угля происходитдо полного выдвижения штока гидроцилиндра 7 передвижки, который вконечном положении включает концевойвыключатель 5,Перед передвижкой секции крепинизконапорная магистраль 4 соединяется со сливной 12 и распределитель 11 устанавливается в положениеПередвижка , При этом рабочая жидкость из высоконапорной магистрали13 поступает в трубопроводы 16 и18. Через включенный концевой выключатель 5 и трубопровод 19 рабочаяжидкость открывает гидроклапан 4,через который из трубопровода 16она по трубопроводу 20 поступает вПри сокрашении штока гидроцилинд ра 7 передвижки секция крепи начинает движение, При этом сматывающаяся с барабана 8 проволока 9 приводит во врашение эталонный шкив 2 и его вал 24. Гидроклапан 3 и конце" 15 вой выключатель 5 закрываются, а гидроклапан 4 остается открытым, так как его толкатель 23 переходит на поверхность вала 24. Передвижка секции крепи производится до автоматического отсеченияштоковой полости гидроцилиндра 7передвижки от высоконапорной магист-рали 13 гидроклапаном 4, толкатель23 которого попадает в вырез 26 вала 24 после полного оборота эталонного шкива 2. При этом открываетсягидроклапан 3, предназначенный дляблокировки включения подачи при неполной передвижке секции крепи. Система занимает начальное положение,и цикл повторяется,25 30 5 15185 штоковую полость гидропилиндра 7 передвижки. При этом поршневая полость гидроцилиндра через трубопроводы 21 и 17, гидроклапан 3 и клапан 15 соединяется с магистралью 14 или че"5 рез распределитель 11 - с магистралью 121 Фо рмула изоб ре тения Система поддержания прямолинейности Фронта механизированной крепи струговых комплексов и агрегатов, включая напорные и спивную магистрали, связанные с полостями домкратов передвижки через распределители, о т л и ч а ю ш а я с я тем, что, с целью повышения надежности поддержания прямолинейности базы, основание каждой секции крепи снабжено гидроклапанами и толкателями, шкивом с гибкой нитью для соединения с закрепленными в выработанном пространстве реперами, длина окружности которого равна шагу передвижки крепи, закрепленным на валу, на поверхности которого выполнены выступ и вырез, установленном с возможностью взаимодействия с толкателями гидро- клапанов, при этом в зоне взаимодей" ствия с толкателем одного гидроклапана расположен выступ, в зоне взаимодействия с толкателем другого - вырез для контактирования с толкателем после полного оборота шкива, а распределитель каждой секции сое- динен с полостями гидроцилиндра передвижки через гидроклапаны с возможностью автоматического переключения подачи штока гидродомкрата.рняк Тираж Й 4 583 39 Зака твенного комитета по изобретениям и открытиям при ГКН 113035, Москва, Ж, Раушс; ая наб д, 4/5 ВНИИПИ Госуд роизводственно-издательский комбн ат "Патент" г, Ужгород, ул. Гагарина, 1
