Установка для неразрушающих испытаний материалов на прочность при изгибе

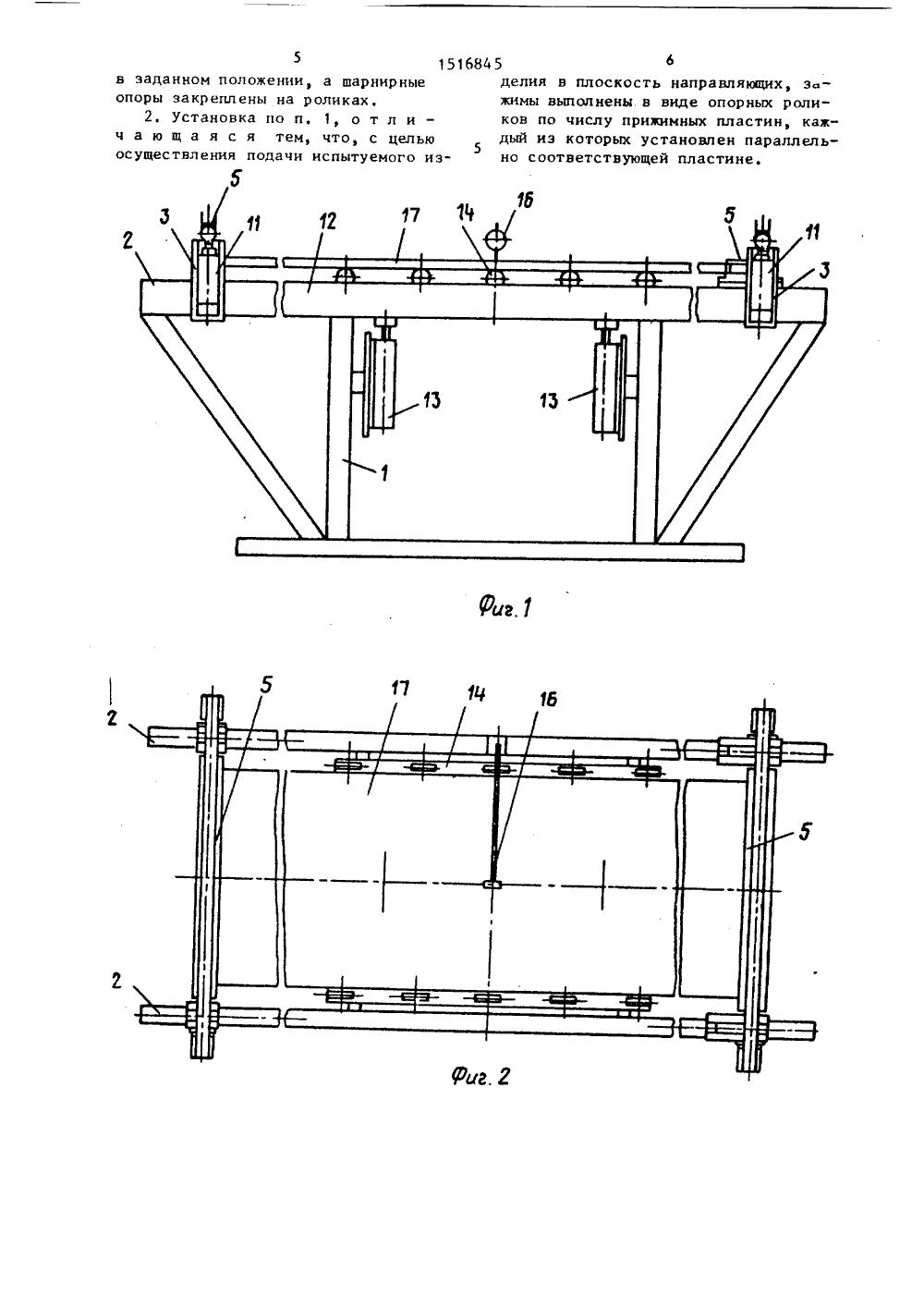

(9 4 С 01 И 3/20 ОПИСАНИЕ ИЗОБРЕТЕН ЛЬСТВУ ГОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР К АВТОРСКОМУ СОИ 1(71) Московекий лесотехнический институт(5 Ь) Авторское свидетельство СССРМф 1163196, кл. С 01 Х 3/20, 1986.Труды МЛТИ, 1985, В 175,с. 84-8 Ь.(54) УСТАНОВКА ДЛЯ НЕРАЗРУШАЮЩИХ ИСПЫТАНИИ МАТЕРИАПОВ НА ПРОЧНОСТЬ ПРИ ИЗГИБЕ (57) Изобретение относится к испытательной технике. Цель изобретения - снижение трудоемкости при испытании крупногабаритных плоских изделий. Установка содержит станину с параллельными направляющими 2, на которых установлены две подвижные рамки 3 с шарнирами 4, на которых закреплены4 Р у зажимы 5, содержащие опорные роликии прижимные пластины 6, перпендикулярные направляющим 2. Между станинойи зажимами 5 установлен подъемный стол с опорными роликами, Изделие устанавливают на опорных роликахзажимов 5 и опорных роликах стола,Пластинами Ь прижимают концы изделияк роликам и опускают стол. При этомизделие изгибается под действием собственной массы. После этого поднимаютстол и фиксируют его в положении,когда оси роликов лежат в одной плоскости. Освобождают концы изделия отпластин 6 и перемещают изделие по роликам в плоскости направляющих 2, погсле чего подают следующее испытуемоеизделие. При этом не требуется установка изделия в вертикальное положение для определения исходного прогибаза счет горизонтальной подачи и расположения изделия в плоскости направляющих при совмещении осей роликов,что обеспечивает снижение трудоемкости испытаний, 1 з,п. ф-лы, 4 ил.Изобретение относится к испытательной технике, а именно к установкам для нераэрушающих испытаний на прочность материалов при изгибе,Цель изобретения - снижение трудоемкости при испытании крупногабаритных плоских изделий.На фиг . 1 изображена схема описываемой установки; на фиг .2 - то же, вид сверху; на фиг. 3 - схема выполнения зажима; на фиг. 4 - то же, вид сверху.Установка содержит станину 1 с закрепленными на ней параллельными направляющими 2, на которых установлены две подвижные рамки 3, На последних при помощи шарниров 4 закреплены зажимы 5, каждый из которых выполнен в виде прижимной пластины 6, установленной перпендикулярно осинаправляющих 2, и соответствующих прижимного ролика 7 и балки 8, установленных параллельно пластине 6 по разные стороны от нее, при этом балка 8 кинематически связана с соответствующей прижимной пластиной при помощи штоков 9 и пружин 10. На рамках 3 закреплены приводы перемещения соответствующих балок 8, выполненные в виде пневмоцилиндров 11, кинематически связанных с концами соответствующей балки 8. Между станиной 1 и зажимами 5 установлен подъемный стол 12 с приводом 13 его перемещения в направлении, перпендикулярном оси направляющих 2. На столе 12 закреплены опорные ролики 14, параллельные роликам7 зажимов. Кроме того, на рамках 3 установлены механизмы регулирования сил тяжести соответствующих зажимов,выполненные в виде противовесов 15,а на станине 1 закреплен измеритель16 прогиба для определения прогибаиспытуемого изделия 17.Установка работает следующим образом.Предварительно устанавливают в соответствии с размером испытуемого изделия 17 рамки 3 путем их перемещенияпо направляющим 2 и уравновешиваютпротивовесами 15 зажимы 5. После этого в.пневмоцнлиндры 11 подают сжатыйвоздух и через балки 8 поднимают прижимные пластины 6 зажимов 5 над соответствующими роликами 7 на величину, необходимую для подачи изделия 1/, а при помощи привода 13 перемещают, стол 12 в положение, при котором оси опор 40 45 50 55 5 1 О 15 20 25 30 35 ных роликов 14 стола 12 располагаютсяв одной плоскости с осями роликов 7зажимов 5. Изделие 17 перемещают поопорным роликам 14 стола 12 и закрепляют его концы в зажимах 5, для чегопневмоцилиндрами 11 опускают балки8 и через штоки 9 и пружины 10 прижимают пластинами 6 концы полосы 17к роликам 7. захватов 5. После этогоопускают стол 12 и выводят его опорные ролики 14 из контакта с иэделием17, в результате чего последнее изгибается под действием собственноговеса, а величина прогиба фиксируетсяизмерителем 16 прогиба. Затем производится подъем стола 12 в исходноеположение в направлении, перпендикулярном направляющим 2, и освобождениеконцов иэделия 17 из зажимов 5. Изделие 17 перемещается по роликам 7и 14, оси которых расположены в однойплоскости параллельно направляющим2, а на его место подают следующуюполосу, при необходимости регулируярасстояние между зажимами 5 путемперемещения рамок 3 по направляющим2, При этом установки ислытуемогоизделия в вертикальное положениедля определения исходного прогиба не,требуется за счет горизонтальной подачи и расположения изделия в плоскости направляющих 2 при помощиподъемного стола 12 совмещением осейопорных роликов 14 и роликов 7, чтообеспечивает снижение трудоемкостипри испытании крупногабаритных плоских иэделий,ф о,р м у л а и з о б р е т е н и я 1. Установка для нераэрушающих испытаний материалов на прочность при изгибе, содержащая станину с установленными на ней параллельными направляющими, шарнирные опоры, закрепленные на них зажимы с прижимными пластинами, установленньии перпендикулярно направляющим, и измеритель прогиба, о т л и ч а ю щ а я с я тем, что, с целью снижения трудоемкости при испытании крупногабаритных плоских изделий, установка снабжена установленньии на направляющих роликамн и подъемным столом с закрепленньии на нем опорными роликами, установленным между станиной и зажимами с возможностью перемещения перпендикулярно направляющим и фиксирования151в заданном положении, а шарнирныеопоры закреплены на роликах.2. Установка по п. 1, о т л ич а ю щ а я с я тем, что, с цельюосуществления подачи испытуемого из 6845делия в плоскость направляющих, з . - жимы выполнены в виде опорных роликов по числу прижимных пластин, каждый иэ которых установлен параллельно соответствующеи пластине.5 6845 Составитель М. МатюшинР цактор С. Пекарь Техред Л,9 лийнык Корректо ожо Закаэ Ь 380/4 ж 789 Подписно НИИПИ Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 осударственного комитет 113035, Москва, по иэобретениям и открытиям при ГКНТ ССС
