Способ соединения изолированных проводников и устройство для его осуществления

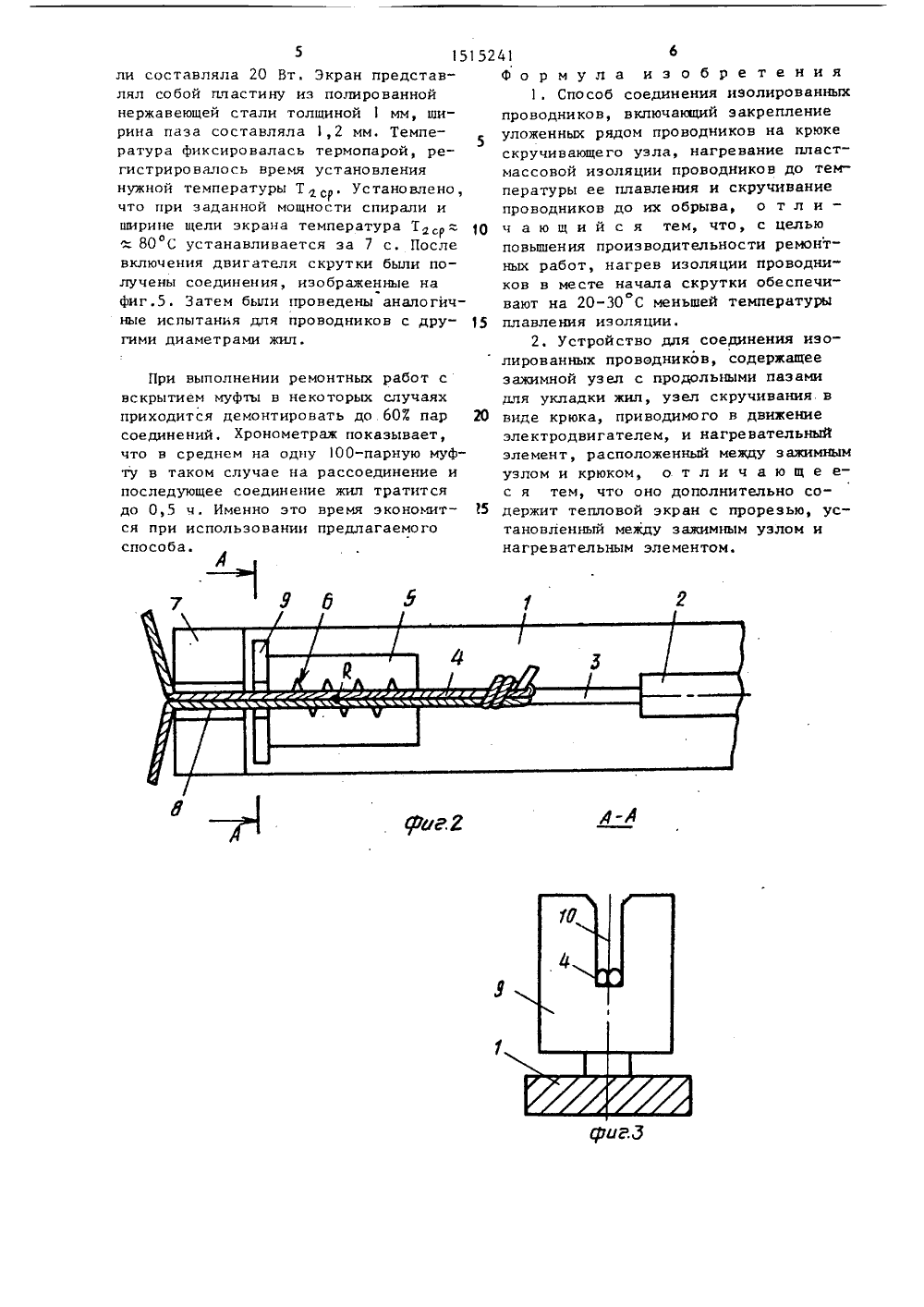

СОЮЗ С 08 ЕТСКИХСОЦИАЛИСТИЧЕСКРЕСПУБЛИК 43 0 ИСАНИЕ ИЗОБРЕТЕНИЯ 8 ТОРСНОМУ СВИ ЕЛЬСТВ 4-0 7 Бил. У 38рский филиал 11 осковс кого института легк нов(088. 8)е свидетельН 02 С 1/1ОЕДИНЕНИЯ ИУСТРОЙСТВО тво СССР975.ОЛИРОВАННЫХДЛЯ ЕГО ОСУние относится к электро изобретения - повьппе"при выособ,ников 4 н изоляции ние прои артельности тру ГОСУДАРСТ 8 ЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР(57) Изобрететехнике, Цель полнении ремонтных работ. С включает закрепление провод скручивающем узле, подогрев 801515244 Н 02 С 1/12, 1/14, Н и скрутку до обрыва проводников 4,причем в месте начала скрутки изоляцию подогревают до температуры на20-30 С меньшей температуры плавления изоляции. Устройство для осуществления способа содержит основание 1, двигатель скрутки, на валу которого установлена муфта 2 с крюком3. На передней части основания 1 установлены нагреватель 5 и зажим 7 спрорезью. 11 ежду нагревателем 5 и зажимом 7 расположен экран 9 с прорезью. Проводники 4 перед скручиваниемукладывают в пазы зажима 7 и экрана9 и нагревают над нагревателем дотемпературы плавления изоляции, в зажиме - до температуры размягчения искручивают их до обрыва. 2 с.п. ф-лы,Изобретение относится к области электротехнике и может быть использовано для соединения изолированных жил кабеля, например кабеля связи.Цель изобретения - повьппение производительности труда при выполнении ремонтных работ.На фиг, 1 изображено устройство, общий вид; на фиг. 2 - то же, вид сверху; на фиг. 3 - разрез А-А на фиг. 2; на фиг. 4 - график температуры изоляции над нагревателем (1) и в зажиме (1); на фиг. 5 - соединение проводников с закрытым (1) и по луоткрытым (14) контактами.На основании 1 установлен двигатель скрутки (не показан),на валу которого расположена муфта 2 с закрепленным в ней крюком 3, к которо му, в свою очередь, прикрепляются проводники 4, На передней части основания 1 установлен нагреватель 5 длиной,1, с нихромовой спиралью 6. Рядом с нагревателем 5 размещен за" 25 жим 7 длиной 1 с пазом 8, ширина которого несколько больше двух диаметров проводников 4. Между нагревателем 5 и зажимом 7 установлен металлический экран 9 с пазом 1 О, ширина которого несколько больше двух диаметров проводников 4.Устройство работает следующим образом.Предварительно проводники 4 заводят в паз 8 зажима 7, в паз 10 экрана35 9 и прикрепляют к крюку 3. Включают нагреватель 5, спираль 6 нагревается, и через некоторое время температура изоляции проводников Т, над нагревателем 5 достигает температуры ее плавления. Для полиэтилена марки 10702-020 эта температура составляет 105-108 С. Благодаря наличию экрана 9 передача тепла от спирали 6 (луче испусканием и конвекцией) к изоляции проводников 4, уложенных в пазу 8 зажима 7 (на длине 1), замедляется, В результате температура Тпроводников 4 в пазу 8 меньше Т, на некоторую величину Т. Меняя ширину паза 10 эк 50 рана 9 или время нагрева, можно добиться нужной величины установившейся Т . Эксперименты с полимерными изоляцйями показали, что если й Т составляет 20-30 С, то изоляция проводо 55 ников 4 ( поли этиле новая, полихло р виниловая) в пазу 8 зажима 7 хорошо размягчается. Так, для полиэтилена марки 0702020 Т , составляет 75-85 С. ЕслиоТмейьше 75 С, при скручиваниипроводников с жилами небольшого диаметра они не могут легко прорезатьизоляцию и в результате не получается хороший контакт. Если ТР вьппео85 С, то возникает возможность частичного перехода изоляции в пластичное состояние и контакт закрываетсясо всех сторон изоляцией.При включении кнопки пуска,(не показана) двигателя скрутки крюк 3 начинает вращаться и проводники 4 начинают скручиваться. Последующие явления целесообразно рассмотреть по зонам соединения.Зона 1 (фиг,1)Жилы проводников под действиемкрутящего момента скручиваются, вытесняя на периферию расплавленнуюизоляцию. В результате обрыва проводников в точке Е (фиг.1 и 2) образуется участок 11 соединения длиной 115на котором контакт залит герметично изоляцией (фиг.5).Зона 11 (фиг.1),Поскольку зона температуры изоляции Т с Т, то жилы под действиемкрутящего момента легко прорезаютизоляцию и также образуют контакт.Но в виду того, что изоляция жил находится в размягченном состоянии,изоляция 12 (фиг.5) прорезается жилами и, не расплавляясь, обвивается нанекотором расстоянии от контакта жил.Остыв, изоляция восстанавливает своюупругость, в результате чег 6 у сое-.динения получается участок 13" с полуоткрытым контактом. Наличие такогоконтакта позволяет легко беэ снятияизоляции производить различные измерения, касаясь щупом прибора. Вместе с тем наличие изоляции вокруг полуоткрытого контакта исключает воэмож ность взаимных замыканий между жилами соединений в муфте. Длину контакта 1 можно регулировать изменением ширины 1 зажима 7П р и м е р. После изготовления устройства было проведено соединение изолированных проводников с диаметром жил с = 0,4 мм с полиэтиленовой изоляцией высокого давления марки 10702-020 с т.пл. 105-107 С. Длина нагревателя 1 составляла 30 мм, толщина зажима 1 20 мм. Мощность спира5 15 ли составляла 20 Вт. Экран представлял собой пластину из полированной нержавеющей стали толщиной 1 мм, ширина паза составляла 1,2 мм. Температура фиксировалась термопарой, регистрировалось время установления нужной температуры Т. Установлено, что при заданной мощности спирали и ширине щели экрана температура Т2 ср : 80 С устанавливается за 7 с. После включения двигателя скрутки были получены соединения, изображенные нае фиг.5. Затем быпи проведены аналогичные испытания для проводников с другими диаметрами жил. При выполнении ремонтных работ с вскрытием муфты в некоторых случаях приходится демонтировать до 603 пар соединений, Хронометраж показывает, что в среднем на одну 100-парную муфту в таком случае на рассоединение и последующее соединение жил тратится до 0,5 ч. Именно это время экономится при использовании предлагаемого 15241 6Формула из обре тения1. Способ соединения изолированныхпроводников, вкпючакзций закреплениеуложенных рядом проводников на крюкескручивающего узла, нагревание пластмассовой изоляции проводников до температуры ее плавления и скручиваниепроводников до их обрыва, о т л и - 10 ч ающ ий с я тем, что, с цельюповышения производительности ремонтных работ, нагрев изоляции проводников в месте начала скрутки обеспечивают на 20-30 С меньшей температуры 15 плавления изоляции.2, Устройство для соединения изолированных проводников, содержащееэажимной узел с продольными пазамидля укладки жил, узел скручивания. в 20 виде крюка, приводимого в движениеэлектродвигателем, и нагревательныйэлемент, расположенный между зажимнымузлом и крюком, о т л и ч а ю щ е ес я тем, что оно дополнительно со держит тепловой экран с прорезью, установленный между зажимным узлом инагревательным элементом.151524113 12Составитель ЕНечаев Редактор И.Рыбченко Техред Л,Олийнык Корректор В.Гирняк Заказ 6285/50 Тираж 608 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
