Способ копирования рельефографических микрофильмов и устройство для его осуществления

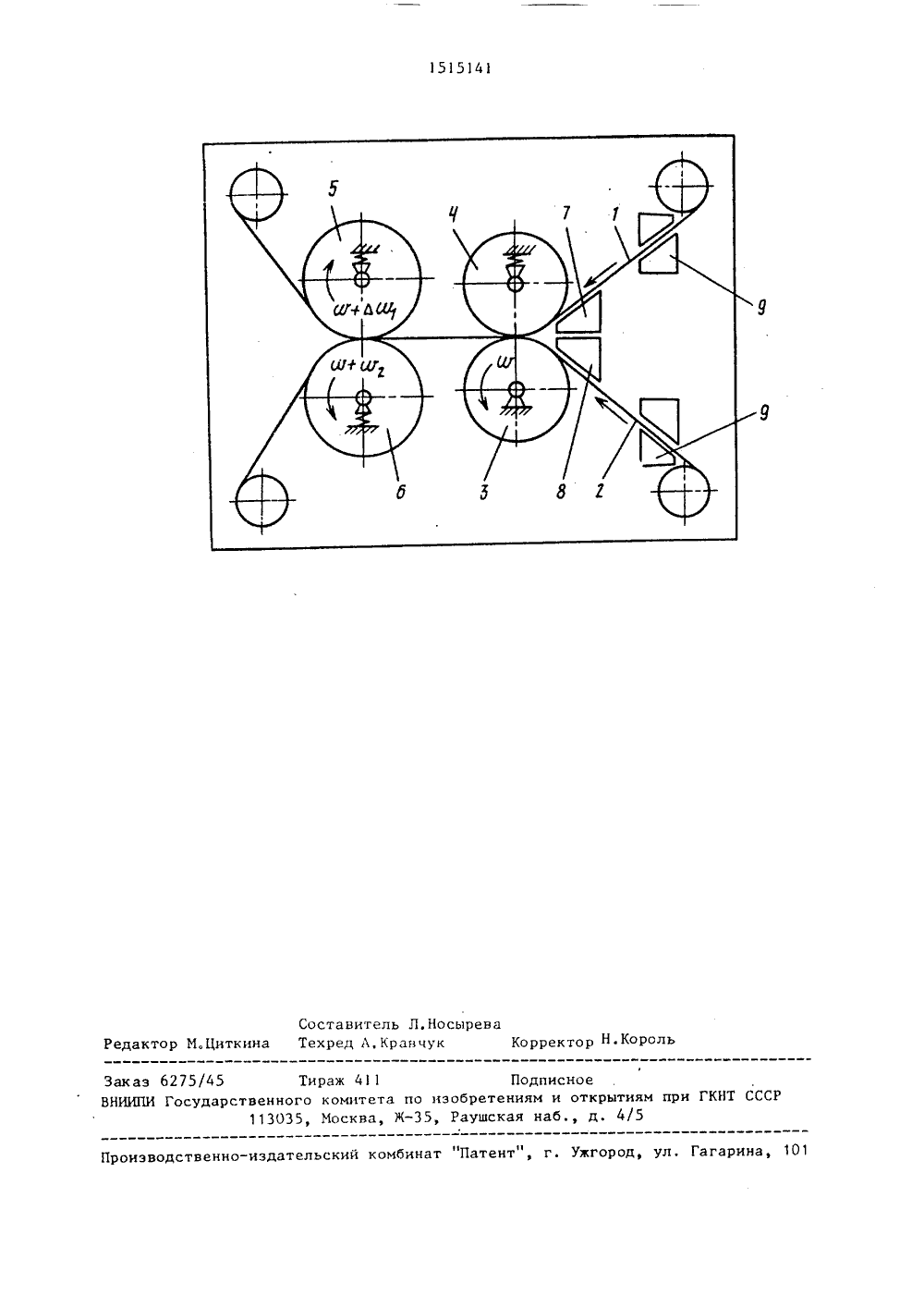

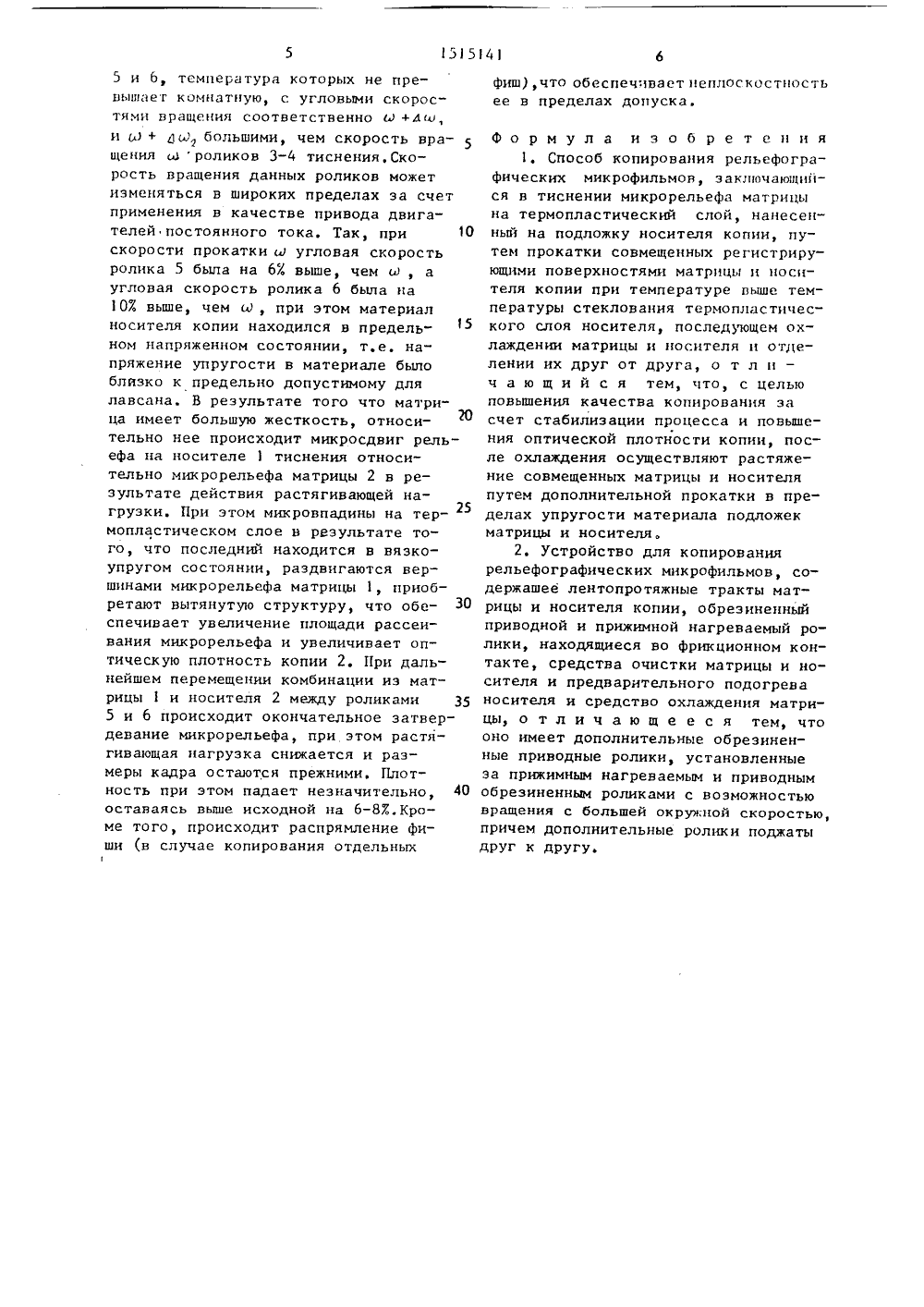

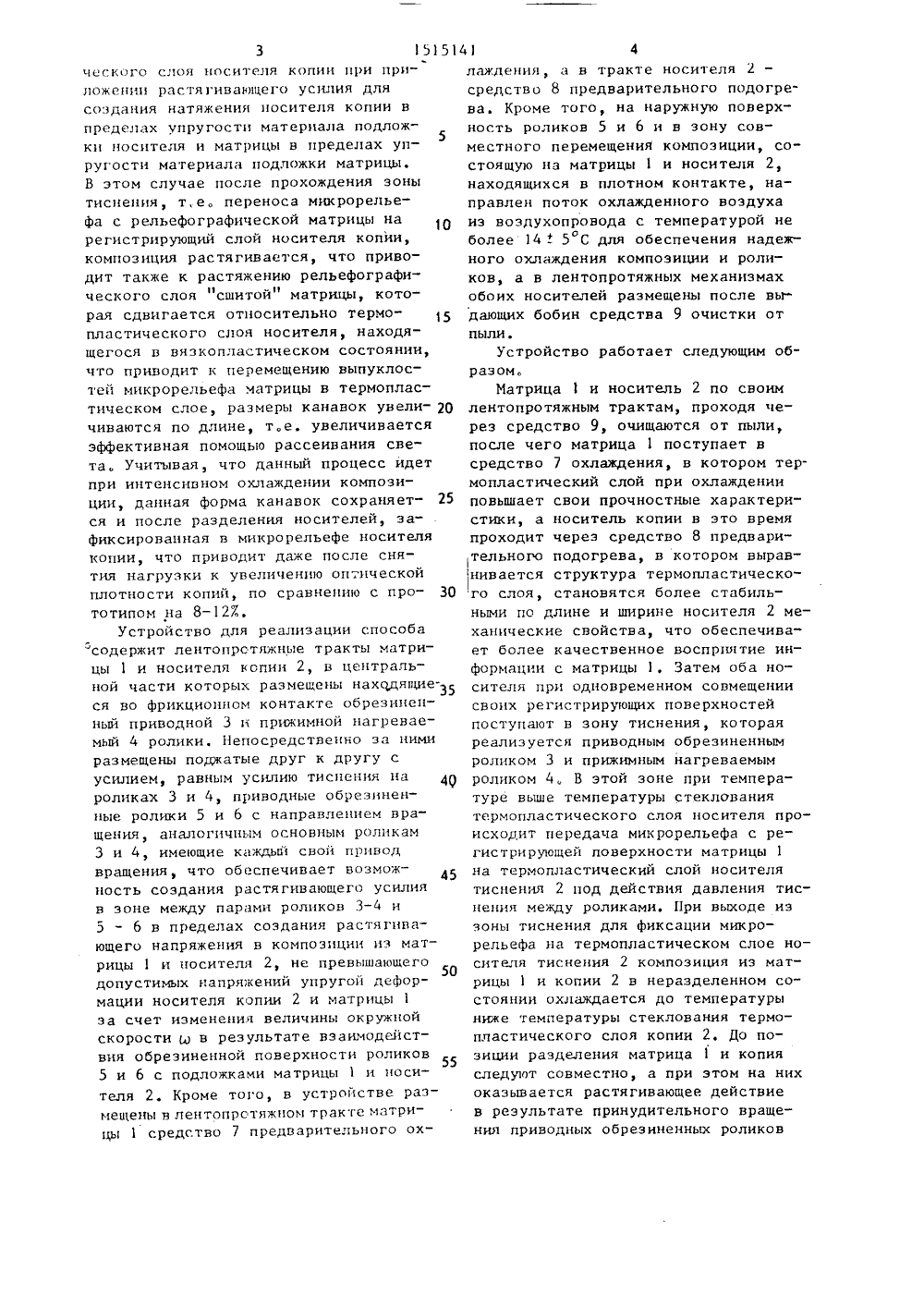

(51) 4 С 03 С 16/00 ОПИСАНИЕ ИЗОБРЕТЕНИЯН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ".:с,СОЮЗ СОВЕТСКИХф (/"1 СОЦИАЛИСТИЧЕСКИХ- РЕСПУБЛИК ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(71) Тульский политехнический институт(56) Пойманов А.М. и др, Применение ФТПН в репрографии: Тез,докл, Всесоюзной конференции пСовременные виды носителя для воспроизведения, хране 11 ния и распределения информации , Ереван, 1981, с.161.Алферов С.В. и др. Исследование процесса копирования тиснением с фототермопластических на термопластический носитель тиснения, - В кн.: Формирование оптического изображения и методы его обработки:Тезисы докладов 11 Всесоюзной конференции, т.1, Кишинев, 1985, с.130. Изобретение относится к репрографии и может быть использовано в копировальных аппаратах и устройствах копирования с рельефографических носителей информации на термопластические носители копии.Целью изобретения является повышение качества копирования за счет стабилизации процесса и повышения оптической плотности копии.(54) СПОСОБ КОПИРОВАНИЯ РЕЛЪЕФОГРАФИЧЕСКИХ МИКРОФИЛЪМОВ И УСТРОИСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(57) Изобретение относится к репрографии и может быть использовано при разработке копировальных аппаратов для копирования с рельефографических матриц на термопластический носитель копии. Оно позволяет повысить качество копирования путем стабилизации качественных показателей и оптическую плотность копий. Способ копирования осуществляют путем прокатки при растяжепии носителя копии в пределах упругости подложки материала носителя копии и матрицы в пределах упругости подложки материала матрицы, При этом дополнительные приводные ролики вращаются аналогично основным роликам, но с окружными скоростями, большими, чем на основных роликах, для обеспечения натяжений носителя в пределах натяжения упругой деформации носителя копии и матрицы в пределах упругости подложки материала матрицы, 2 с.п.ф-лы, 1 ил. На чертеже представлена схема устройства, реализующего данный способ.Способ копирования рельефографических микрофильмов на термопластический носитель копии заключается в том, что осуществляют совместную прокатку матрицы и носителя, совмещенных между собой регистрирующими поверхностями, при температуре вышетемпературы стеклования термопласти 3 15151 цеского слоя носителя копии при приложении растягивающего усилия для создания натяжения носителя копии в пределах упругости материала подложки носителя и матрицы в пределах упругости материала подложки матрицы. В этом случае после прохождения эоны тиснения, т,.е. переноса микрорельефа с рельефографической матрицы на регистрирующий слой носителя копии, композиция растягивается, что приводит также к растяжению рельефографического слоясшитой матрицы, которая сдвигается относительно термопластического слоя носителя, находящегося в вязкопластическом состоянии, что приводит к перемещению выпуклостей микрорельефа матрицы в термопластическом слое, размеры канавок увели О чиваются по длине, т,е. увеличивается эффективная помощью рассеивания света, Учитывая, что данный процесс идет при интенсивном охлаждении композиции, данная форма канавок сохраняет ся и после разделения носителей, зафиксированная в микрорельефе носителя копии, что приводит даже после снятия нагрузки к увеличению оптической плотности копий, по сравнению с про тотипом на 8-127.Устройство для реализации способа содержит лентопрстяжные тракты матрицы 1 и носителя копии 2, в центральной части которых размещены находящиеся во фрикционном контакте обрезиненный приводной 3 и прижимной нагреваемый 4 ролики. Непосредственно за ними размещены поджатые друг к другу с усилием, равным усилию тиснения на 4 р роликах 3 и 4, приводные обрезиненные ролики 5 и 6 с направлением вращения, аналогичным основным роликам 3 и 4, имеющие каждый свой привод вращения, что обеспечивает возмож ность создания растягивающего усилия в зоне между парами роликов 3-4 и 5 - 6 в пределах создания растягивающего напряжения в композиции из матрицы 1 и носителя 2, не превышающего допустимых напряжений упругой деформации носителя копии 2 и матрицы 1 за счет изменения величины окружной скорости Ы в результате взаимодействия обрезиненной поверхности роликов 5 и 6 с подложками матрицы 1 и носителя 2. Кроме того, в устройстве размещены в лентопротяжном тракте матрицы 1 средство 7 предварительного ох 41 4лаждения, а в тракте носителя 2средство 8 предварительного подогреваКроме того, на наружную поверхность роликов 5 и 6 и в зону совместного перемещения композиции, состоящую на матрицы 1 и носителя 2, находящихся в плотном контакте, направлен поток охлажденного воздуха иэ воздухопровода с температурой не более 14 + 5 С для обеспечения надежного охлаждения композиции и роликов, а в лентопротяжных механизмах обоих носителей размещены после выдающих бобин средства 9 очистки от пыли.Устройство работает следующим образом.Матрица 1 и носитель 2 по своим лентопротяжным трактам, проходя через средство 9, очищаются от пыли, после чего матрица 1 поступает в средство 7 охлаждения, в котором термопластический слой при охлаждении повышает свои прочностные характеристики, а носитель копии в это время проходит через средство 8 предварительного подогрева, в котором выравнивается структура термопластического слоя, становятся более стабильными па длине и ширине носителя 2 механические свойства, что обеспечивает более качественное восприятие ин - формации с матрицы 1, Затем оба носителя при одновременном совмещении своих регистрирующих поверхностей поступают в зону тиснения, которая реализуется приводным обрезиненным роликом 3 и прижимным нагреваемым роликом 4 В этой зоне при температуре выше температуры стеклования термопластического слоя носителя происходит передача микрорельефа с регистрирующей поверхности матрицы 1 на термопластический слой носителя тиснения 2 под действия давления тиснения между роликами. При выходе иэ зоны тиснения для фиксации микрорельефа на термопластическом слое носителя тиснения 2 композиция из матрицы 1 и копии 2 в неразделенном состоянии охлаждается до температуры ниже температуры стеклования термопластического слоя копии 2. До позиции разделения матрица 1 и копия следуют совместно, а при этом на них оказывается растягивающее действие в результате принудительного вращения приводных обрезиненных роликов5 и 6, температура которых не превышает комнатную, с угловыми скоростями вращения соответственно м +о,и И +ь большими, чем скорость вращения со роликов 3-4 тиснения.Скорость вращения данных роликов можетизменяться в широких пределах за счетприменения в качестве привода двигателей постоянного тока. Так, при 10скорости прокатки ь угловая скоростьролика 5 была на 6/ выше, чем м, аугловая скорость ролика 6 была на107. вышее, чем а, при этом материалносителя копии находился в предельном напряженном состоянии, т,е, напряжение упругости в материале былоблизко к предельно допустимому длялавсана. В результате того что матрица имеет большую жесткость, относительно нее происходит микросдвиг рельефа на носителе 1 тиснения относительно микрорельефа матрицы 2 в результате действия растягивающей нагрузки. При этом микровпадины на термопластическом слое в результате того, что последний находится в вязкоупругом состоянии, раздвигаются вершинами микрорельефа матрицы 1, приобретают вытянутую структуру, что обе- З 0спечивает увеличение площади рассеивания микрорельефа и увеличивает оптическую плотность копии 2. При дальнейшем перемещении комбинации иэ матрицы 1 и носителя 2 между роликами 355 и 6 происходит окончательное затвердевание микрорельефа, при этом растягивающая нагрузка снижается и размеры кадра остаются прежними. Плотность при этом падает незначительно, 40оставаясь выше исходной на 6-87 Кроме того, происходит распрямление фиши (в случае копирования отдельных фиш),что обеспечивает неплоскостностьее в пределах допуска. Формула и э о б р е т е н и я1, Способ копирования рельефографических микрофильмов, заключающийся в тиснении микрорельефа матрицы на термопластический слой, нанесенный на подложку носителя копии, путем прокатки совмещенных регистрирующими поверхностями матрицы и носителя копии при температуре выше температуры стеклования термопластического слоя носителя, последующем охлаждении матрицы и носителя и отделении их друг от друга, о т л и ч а ю щ и й с я тем, что, с целью повышения качества копирования за счет стабилизации процесса и повышения оптической плотности копии, после охлаждения осуществляют растяжение совмещенных матрицы и носителя путем дополнительной прокатки в пределах упругости материала подложек матрицы и носителя.2. Устройство для копирования рельефографических микрофильмов, содержашее лентопротяжные тракты матрицы и носителя копии, обрезиненный приводной и прижимной нагреваемый ролики, находящиеся во фрикционном контакте, средства очистки матрицы и носителя и предварительного подогрева носителя и средство охлаждения матрицы, о т л и ч а ю щ е е с я тем, что оно имеет дополнительные обрезиненные приводные ролики, установленные за прижимным нагреваемым и приводным обрезиненным роликами с воэможностью вращения с большей окружной скоростью, причем дополнительные ролики поджаты друг к другу.1515141 Составитель Л,НосыревМ.Циткина Техред А.Кравчук ректор Н а Король Заказ 6275/45 ПодписноеВНИИПИ Государс обретениям и открытияРаушская наб., д. 4/5 Тираж 411 твенного комитета по из 113035, Москва, Ж, ГКНТ ССС Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 10
