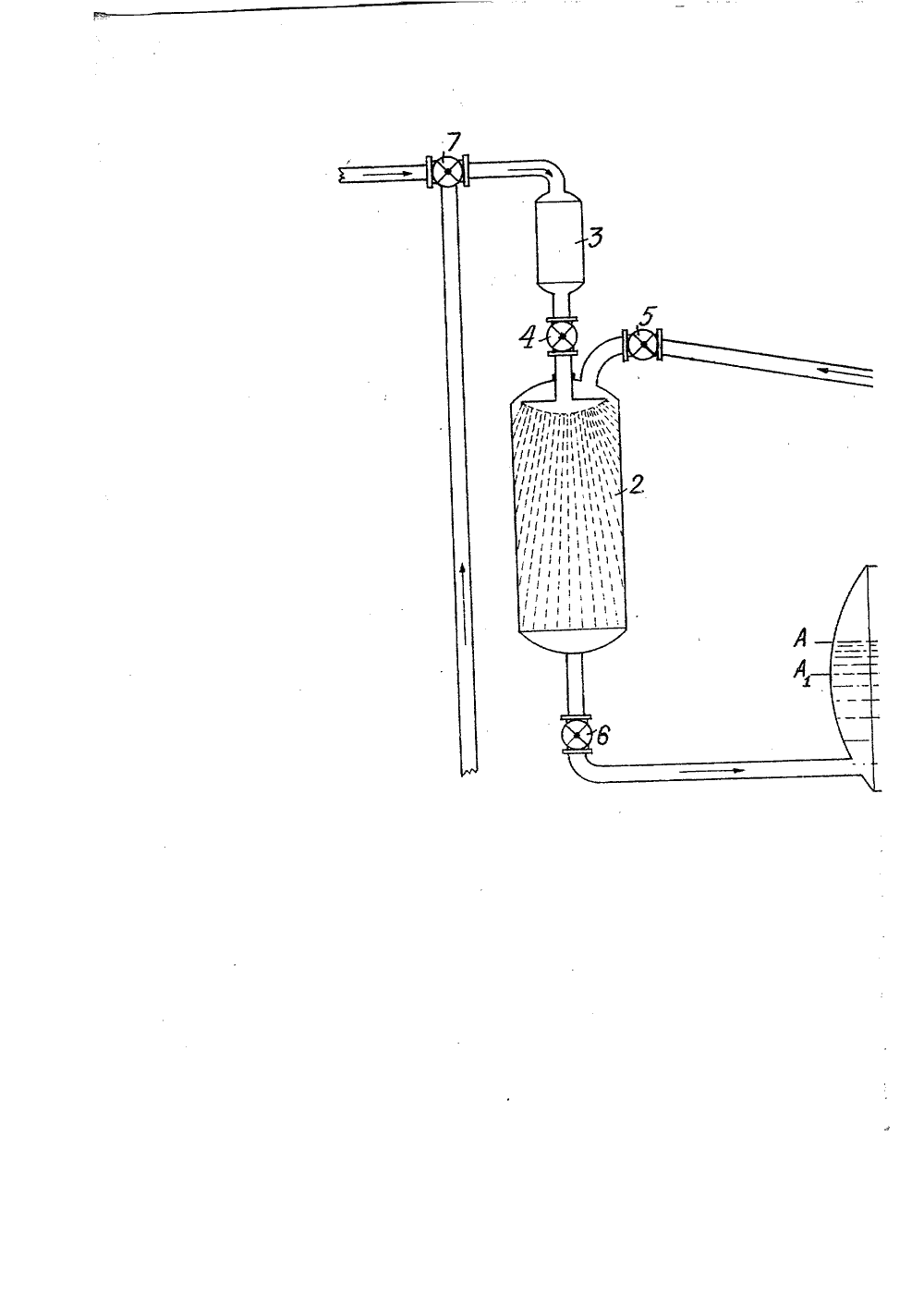

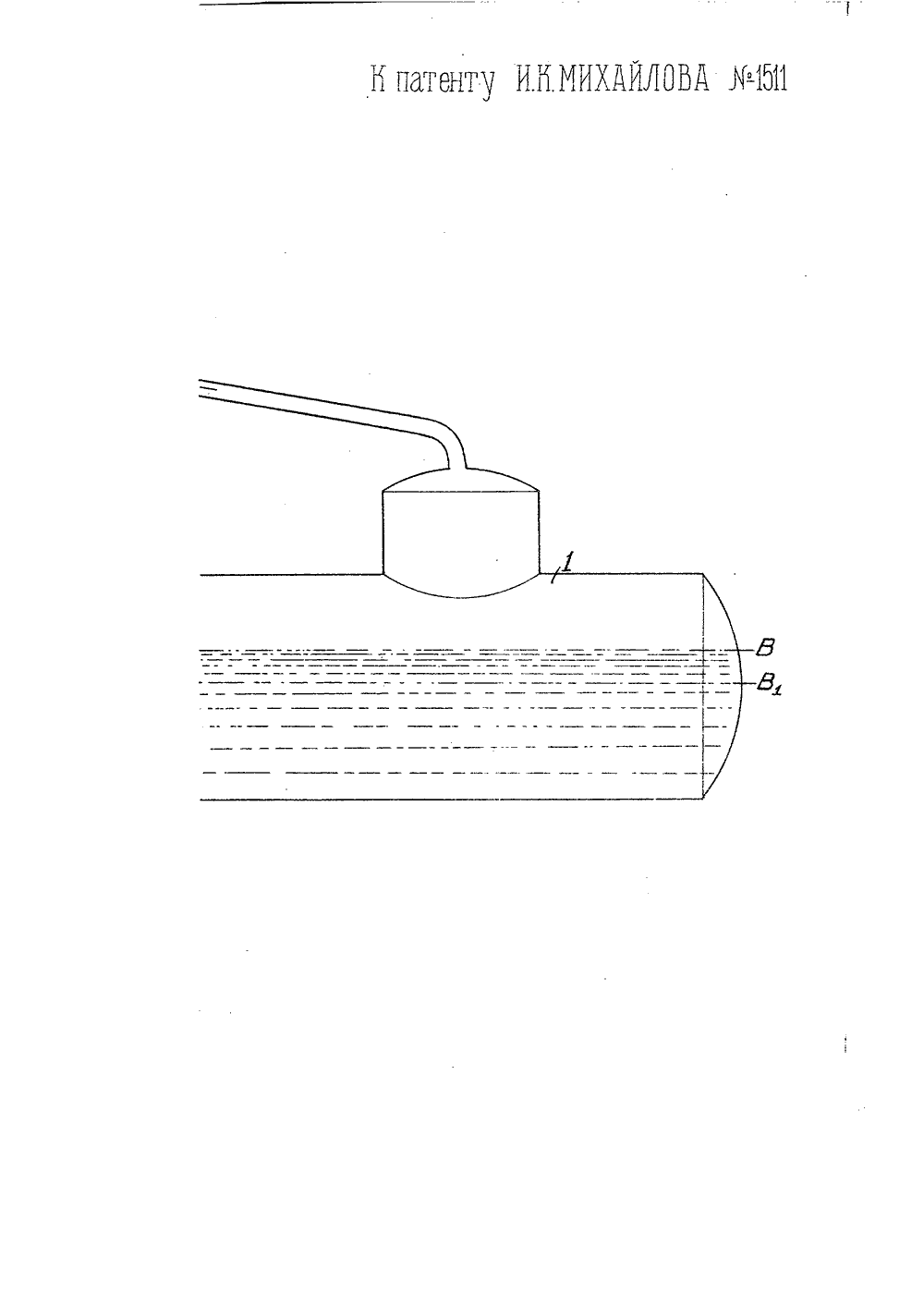

Прибор для питания паровых котлов помощью резервуара, расположенного выше котла и сообщающегося то с котлом, то с атмосферой

Номер патента: 38215

Опубликовано: 31.08.1934

Автор: Кузьмин

МПК: H02G 15/26

Метки: маслом, питания, резервуар

...один за счет другого.Вторая часть резервуара питаниясостоит из бака 9 любой формы, снабженного краном 10, масломерной трубкой 11, отверстием для наполнения масла с пробкой 12 и трубкой 13. Краны 7 и 10 соединяются трубой, сообщающей объем резервуара 9 с внутренним объемом батареи элементов, Кожух 1 резервуара питания заполняется специально дегазированным маслом и сообщается с кабелем через кран 2. Внутренний объем элементов и резервуара 9 заполняется маслом, которое нормально сообщается с воздухом через обычный консерватор при помощи трубки 13.При увеличении объема масла в кабеле избыток его, входя в кожух резервуара 1, начинает сжимать элементы и уменьшать их объем. Масло, находя.щееся в элементах, вытесняется в резервуар 9, При...

Номер патента: 1333692

Опубликовано: 30.08.1987

Авторы: Губайдуллин, Гудцов, Калинин, Рувинский

МПК: C10G 33/00

Метки: воды, дренирования, нефтепродуктов, отстойников, резервуаров, хранения

...посчетчику,В случае попадания нефтепродуктав выносной сосуд происходит его вынос на поверхность, испарение иунос с поверхности подающимся воздухом, Блок 6 сравнения сравнивает начальное и конечное содержание газа(кислорода, азота) в парогазовойсмеси и подает сигнал на регулятор 7,который вырабатывает управляющее воздействие на исполнительный орган 8задвижки 9 на снижение расхода дренажной воды или полное прекращениедренирования воды из резервуара 10.В случае регулирования по изменению расхода газовый счетчик (расходомер) 5 подает сигнал в блок 6сравнения, который сравнивает начальный по счетчику и конечный расходы,а также вырабатывает управляющее воздействие через исполнительный орган8 на задвижку 9,При повышении уровня раздела...

Номер патента: 393296

Опубликовано: 01.01.1973

Авторы: Воробьев, Казиненко, Чуприн

МПК: C10G 33/06, G05D 27/00

Метки: автоматическое, воды, подтоварной, резервуаров, сброса

...буек, находящийся под воздействием потока сбрасываемой воды,На чертеже показано предлагаемое устройство. Оно состоит из штуцера 1, приваренного к дренажной трубе 2, конической втулки 3, например, из фторопласта, трубопровода 4, в котором размещен буек 5 и ограничительное кольцо б, датчика 7 с электродами 8 и 9 и исполнительного механизма 10.Работает устройство следующим образом. В исходном состоянии буек 5 под действием подъемной силы Архимеда приподнятвверх до упора в ограничительное кольцо б и,следовательно, пространство резервуара со 5 общается с полостью дренажной трубы 2.Когда уровень отстоявшейся воды достигнетэлектрода 9, датчик 7 выдает сигнал на исполнительный механизм 10, который открывается, и начинается сброс воды. При...

Номер патента: 817162

Опубликовано: 30.03.1981

Автор: Тян

МПК: E03B 11/00

Метки: автоматическоеустройство, воды, подачи, противогидроударное, резервуар

...следующим образом,По мере расходования воды из резервуара 11 ее уровень понижается и при достижении определенного положения начинается опорожнение регулирующей емкости 3 через составной перепускной сифон 9 и нагнетательный патрубок 10. К моменту достижения нижнего уровня воды в резервуаре 1, регулирующая емкость 3 опорожняется и под действием усилия пружины и давления воды в подоподводящем патрубке 5 поднимается вверх. Прн этом шток 2 поднимает поршень 1 с запорным органом вверх и открывает выходное отверстие Водоподводящего патрубка 5, 15 Вода через нагнетательный патрубок 10 поступает в резервуар 11 и наполняет его.При наполнении резервуара 11 до верхнего уровня вода по нагнетатель О ному патрубку 10 и перепускному си фону 9 поступает...

Номер патента: 857374

Опубликовано: 23.08.1981

Авторы: Малхасян, Сильченков, Фабриков

МПК: E03B 11/02

Метки: воды, забора, резервуара

...конструкции и увеличение долговечности работы трубопровода.20 Поставленная цель достигается тем, чтовнешний поплавок выполнен с окнами в донной части и снабжен приемной чашей, размещенной в его центральной части и857374 1 О формула изобретения фигвзаимодействующей с внутренним поплавком,На фиг. 1 изображено устройство при верхнем уровне воды; на фиг, 2 - устройство при нижнем уровне воды.Устройство состоит из внешнего поплавка 1 (фиг. 1) с расположенным в нем внутренним поплавком 2, который закреплен на стержне 3. Дно внешнего поплавка имеет окна 4, а в его центре смонтирована приемная чаша 5 с гибкими шлангами 6. Водосборник 7 закреплен на торце отводящего трубопровода 8.Предлагаемое устройство работает следующим образом.Вода, проходя...
