Крыша здания с солнечным обогревом
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

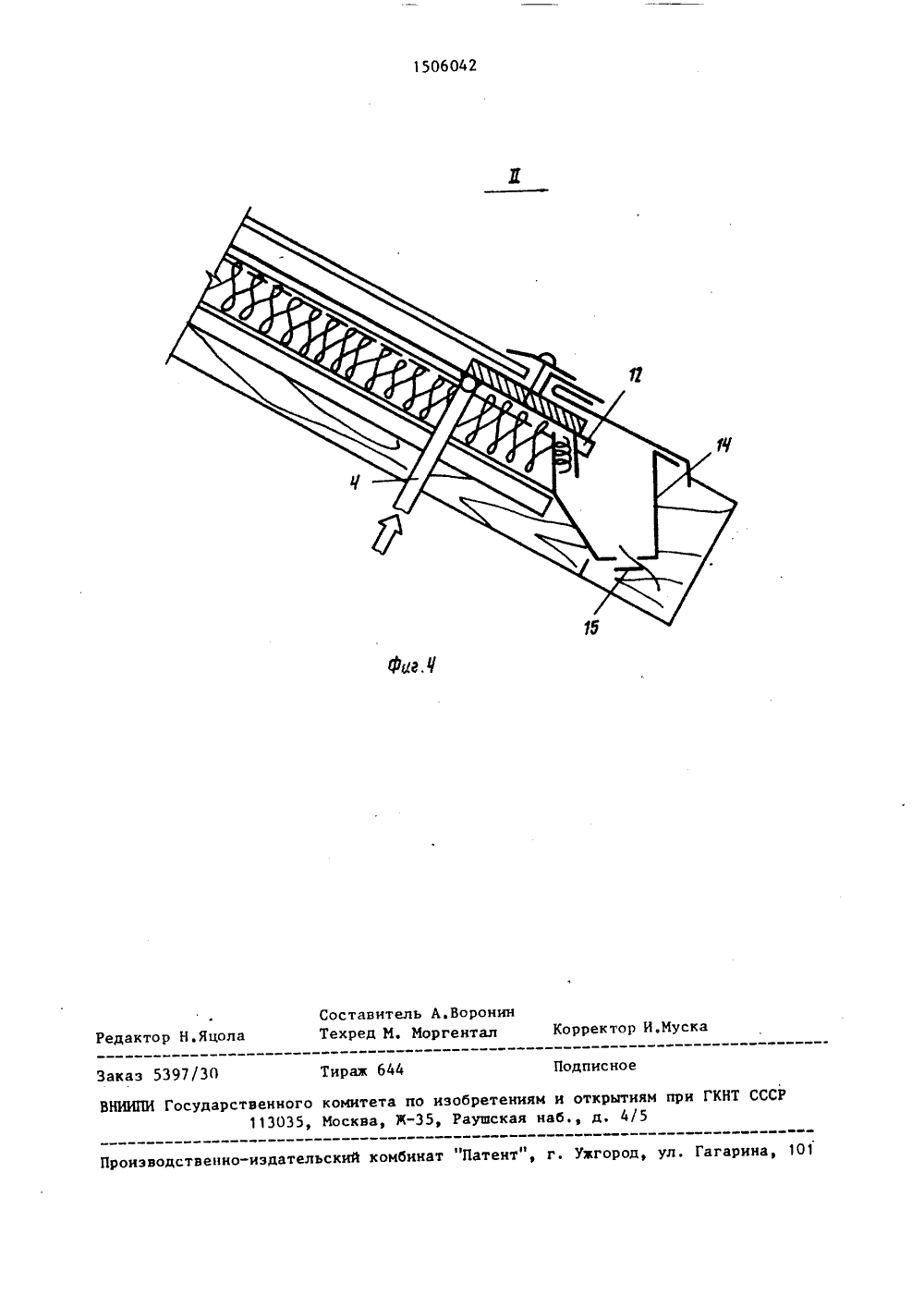

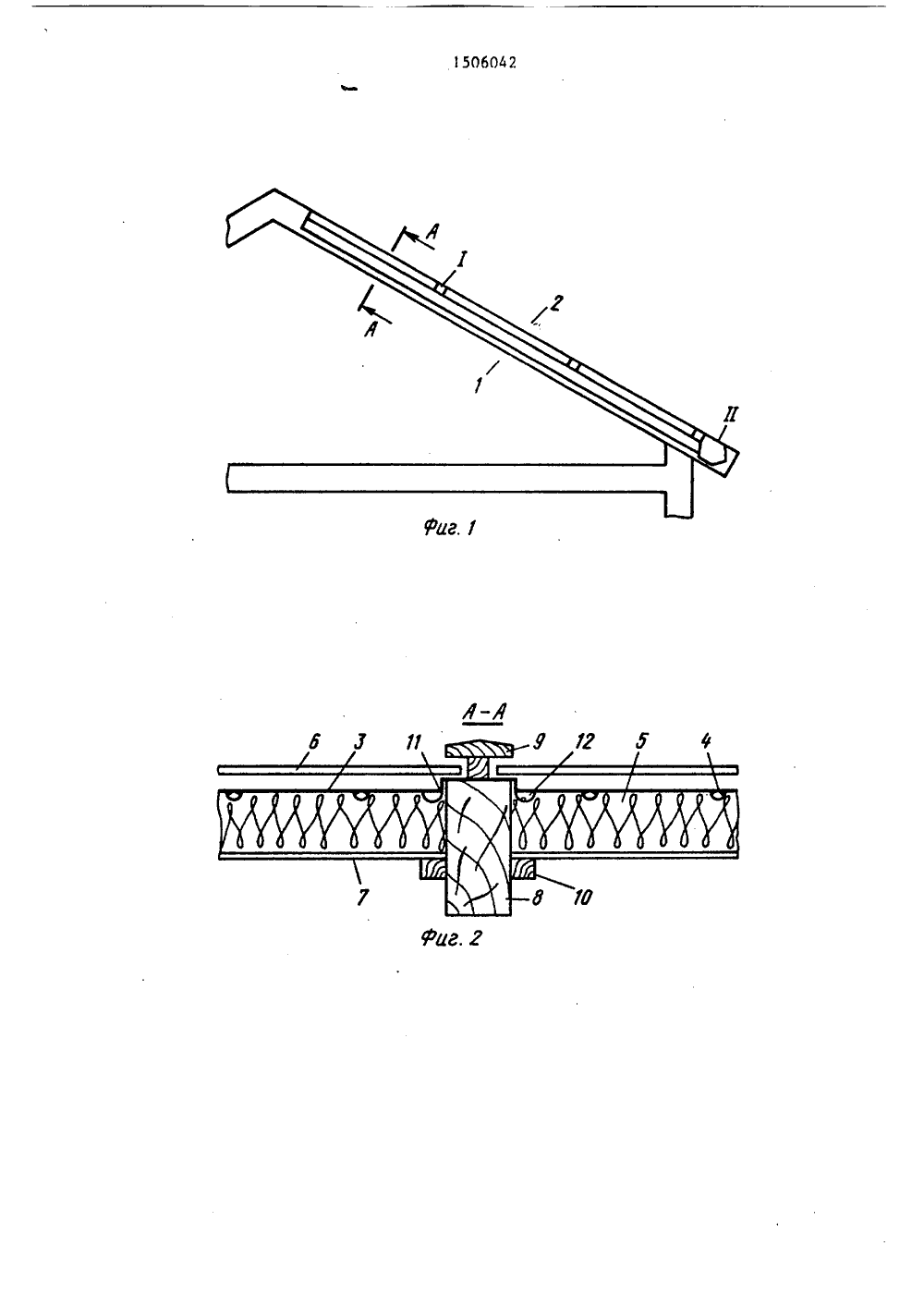

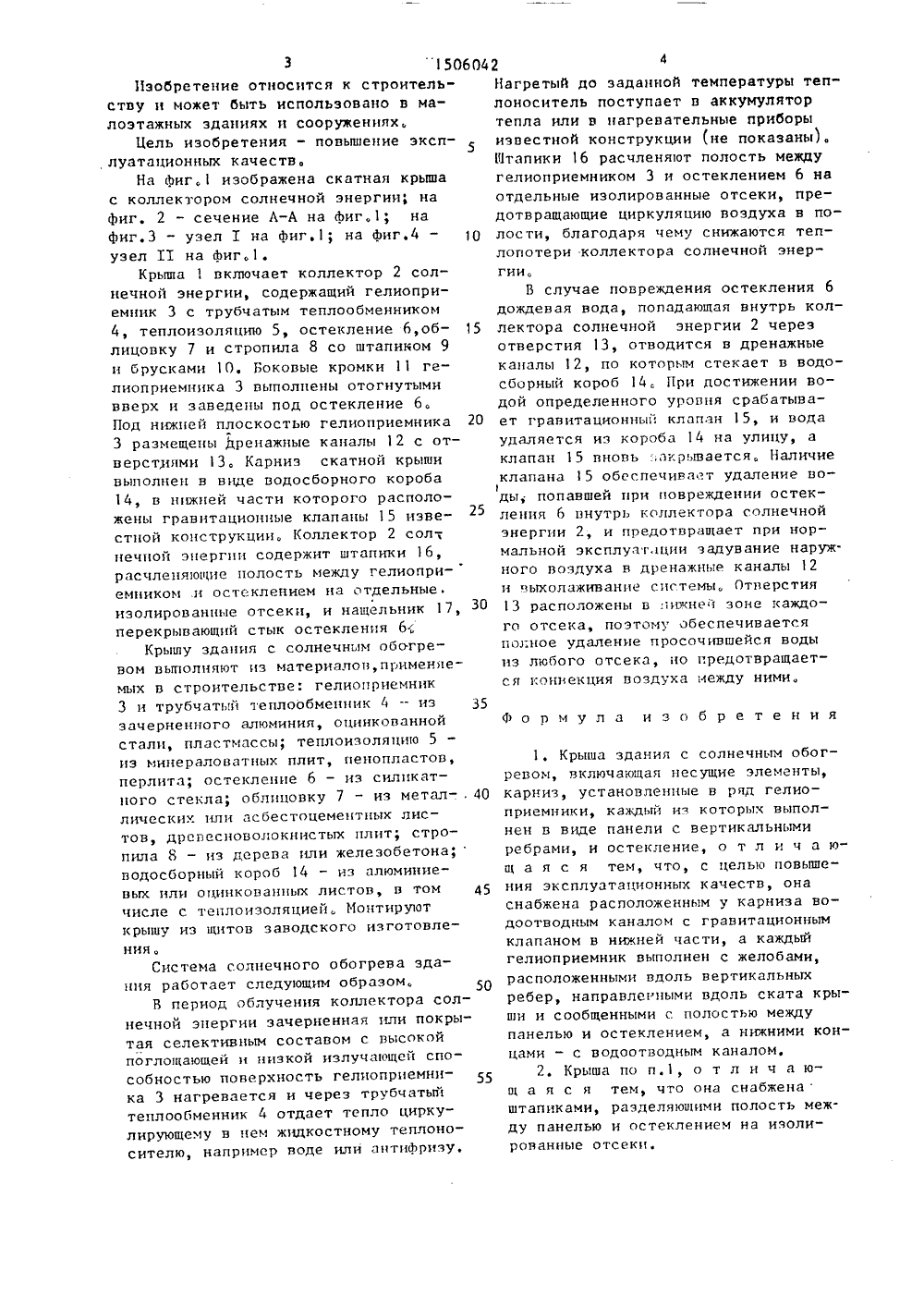

(59 4 Е 04 В 7/18 ОПИСАНИЕ ИЗОБРЕТЕНИЯН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Институт высоких температурАН СССР(56) Сабади П.Р. и др. Солнечныйдом. - М.: Стройиздат, 1981, с.50,Роцько В.К. Использование солнечной энергии для отопления, горячеговодоснабжения и кондиционнрованиявоздуха. Обзор ЦИНИС, 1979, с.6-7,с.40-41,(54) КРЫША ЗДАНИЯ С СОЛНЕЧНЫМ ОБОГ- РЕВОМ 2(57) Изобретение относится к строительству и может быть использованов малозтажных зданиях и сооружениях.Цель изобретения - повьппение эксплуа"тационных качеств. Крьппа включаетнесущие элементы 8, карниз, гелиоприемник З,выполненные в виде панели Побразного профиля, остекление 6 фиснабжена расположенным у карниза водоотводным каналом с гравитационнымклапаном в нижней части. Каждый гелиоприемник выполнен с желобами 12,расположенными вдоль его вертикальныхребер, направленных вдоль ската крыши. Желоба 12 сообщены при помощи отверстия 13 с полостью между укаэаннойпанелью и остеклением 6, а нижние концы желобов - с водоотводным каналом.Полость между панелью и остеклениемразделена штапиками 16 на изолирован"ные отсеки. 1 з.п. ф-лы, 4 ип,150604 Изобретение относится к строительству и может быть использовано в малоэтажных зданиях и сооружениях,Цель изобретения - повьппецие эксп 5луатационных качеств,На Ьиг.1 изображена скатная крьппас коллектором солнечной энергии; наФиг, 2 - сечение А-А на Фиг,1; наФиг.3 - узел 1 на фиг.1; на фиг.4 - 10узел 11 на сЬиг,1,Крьппа 1 включает коллектор 2 солнечной энергии, содержащий гелиоприемцик 3 с трубчатым теплообменником4, теплоизоляцию 5, остекление 6,облицовку 7 и стропила 8 со штапиком 9и брусками 10. Боковые кромки 11 гглиоприемннка 3 выполнены отогнутымивверх и заведены под остекление 6.Под нижней плоскостью гелиоприемника 203 размещены дренажные каналы 12 с отверстиями 13. Карниз скатной крышивыполнен в виде водосборного короба14, в нижней части которого расположены гравитационные клапаны 15 известной конструкции, Коллектор 2 солнечцой энергии содержит штапики 16,расчлецяющие полость между гелиоприемциком .ц остеклением ца отдельные.изолированные отсеки, и нащельник 17,перекрывающий стык остекленпя 6:Крышу здания с солнечным обогревом выполняют из материалов,применяемых в строительстве: гелиоприемнцк3 и трубчатый теплообмеццик 4 - из 35зачерненного алюминия, оцинкованнойстали, пластмассы; теплоизоляцию 5из мицераловатцых плит, пенопластов,перлита; остекление 6 - из силикатного стекла; облицовку 7 - из металлических или асбестоцемецтцых листов, древесцоволокнистых плит; стролила 8 - из дерева или железобетона;водосборцый короб 14 - из алюминиевых или оцинкованных листов, в том 45числе с теплоизоляцией. Монтируюткрышу из щитов заводского изготовления.Система солнечного обогрева здания работает следующим образом, 50В период облучения коллектора солнечной энергии зачерненная или покрытая селективцым составом с высокойпоглощающей и низкой излучающей способностью поверхность гелиоприемника 3 нагревается и через трубчатьптеплообменник 4 отдает тепло циркулирующему в цем жидкостному теплоносителю, например воде или антифризу,24Нагретый до заданной температуры теплоноситель поступает в аккумулятортепла или в нагревательные приборыизвестной конструкции (не показаны).Штапики 16 расчленяют полость междугелиоприемником 3 и остеклением 6 наотдельные изолированные отсеки, предотвращающие циркуляцию воздуха в полости, благодаря чему снижаются теплопотери коллектора солнечной энергии,В случае повреждения остекления 6дождевая вода, попадающая внутрь коллектора солнечной энергии 2 черезотверстия 13, отводится в дренажныеканалы 12, по которым стекает в водосборный короб 14. При достижении водой определенного уровня срабатывает гравитационный клапан 15, и водаудаляется из короба 14 на улицу, аклапан 15 вновь :,акрьпзается, Наличиеклапана 15 обеспечивает удаление воды, попавшей при повреждении остеклеция б внутрь коллектора солнечнойэнергии 2, и предотвращает при нормальной эксплуатации задувание наружного воздуха в дренажные каналы 12и яыхолаживание системы, Отверстия13 расположены в .икнсй зоне каждого отсека, поэтому обеспечиваетсяполное удаление просочившейся водыиз любого отсека, цо гредотвращается коццекция воздуха между ними,Формула изобретения 1, Крыша здания с солнечным обогревом, включающая несущие элементы,карниз, установленные в ряд гелиоприемники, каждый из которых выполнен в виде панели с вертикальнымиребрами, и остекление, о т л и ч а ющ а я с я тем, что, с целью повьппения эксплуатационных качеств, онаснабжена расположенным у карниза водоотводным каналом с гравитационнымклапаном в нижней части, а каждыйгелиоприемник выполнен с желобами,расположенными вдоль вертикальныхребер, направленными вдоль ската крыши и сообщенными с полостью междупанелью и остеклением, а нижними концами - с водоотводным каналом.2, Крыша по п.1, о т л и ч а ющ а я с я тем, что она снабженаштапиками, разделяющими полость между панелью и остеклением на изолированные отсеки,1506042 Составитель А.Воронин Техред М. Моргентал Корректор И,Муска Редактор Н.Яцола Заказ 5397/30 Тирак 644 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раувская наб., д. 4/5
СмотретьЗаявка
4172886, 04.01.1987
ИНСТИТУТ ВЫСОКИХ ТЕМПЕРАТУР АН СССР
ВАЙНШТЕЙН СЕМЕН ИСААКОВИЧ, ПОПЕЛЬ ОЛЕГ СЕРГЕЕВИЧ, БАЛАНЮК АНТОНИНА АЛЕКСАНДРОВНА, СПИРОВ ВАЛЕНТИН НИКОЛАЕВИЧ, ЧИБИСОВА ИЗОЛЬДА ШАЛВОВНА
МПК / Метки
МПК: E04B 7/18
Метки: здания, крыша, обогревом, солнечным
Опубликовано: 07.09.1989
