Инъектор для нагнетания закрепляющих растворов в грунт

ZIP архив

Текст

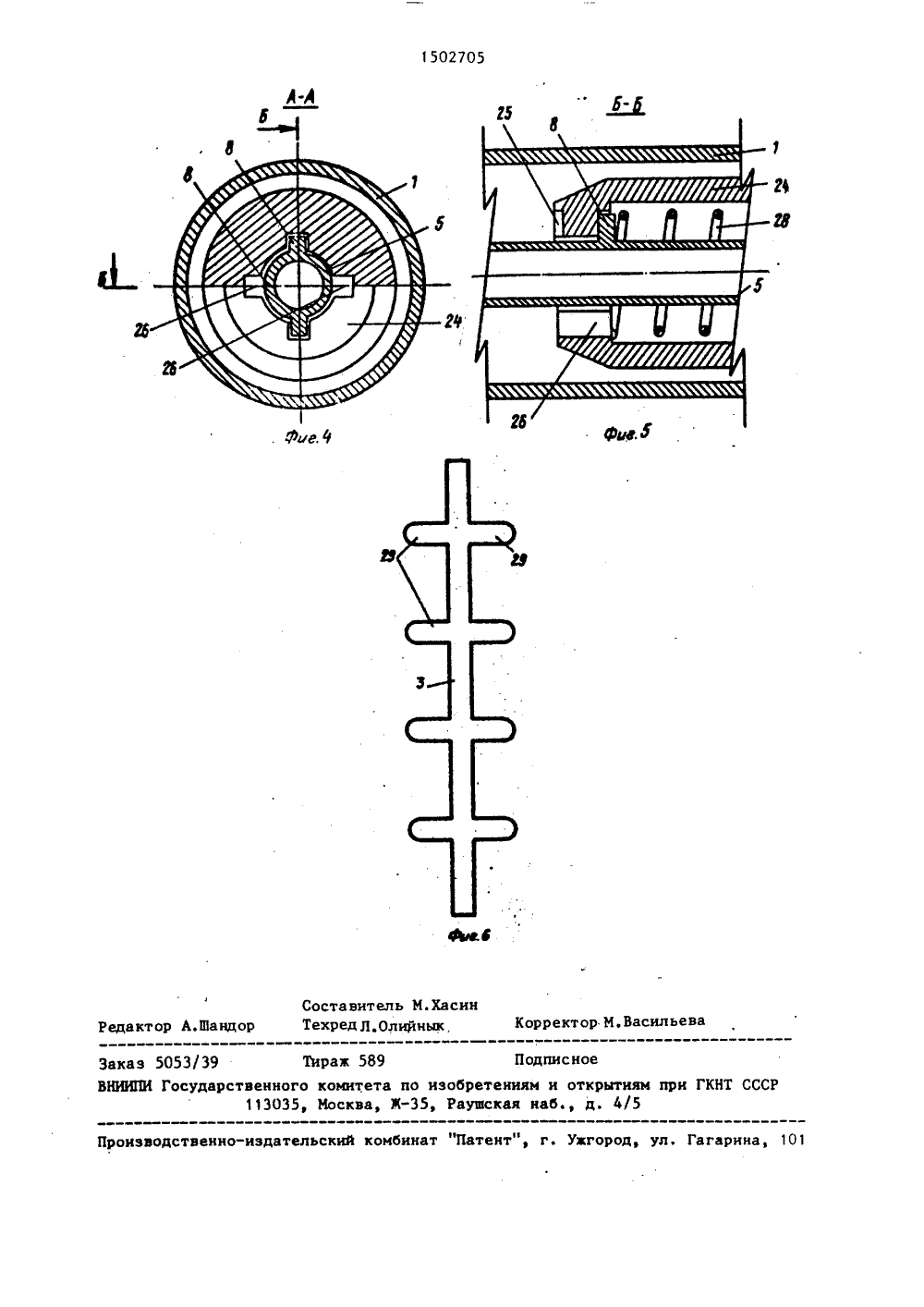

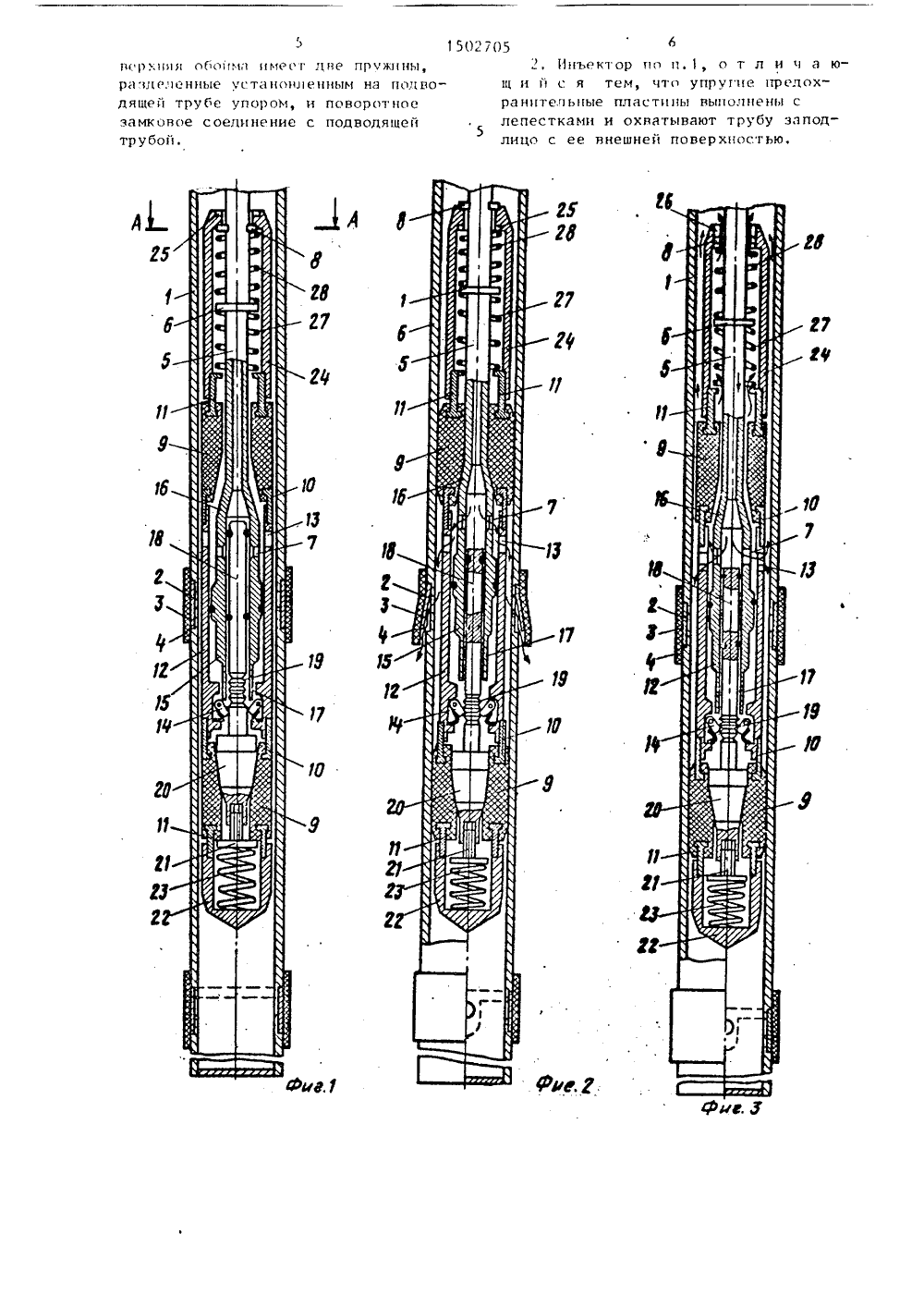

СОЮЗ СОВЕТСКИХ.СОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК П 9) (11) 5 1 4 Е 02 ЕННЫЙ КОМИТЕТНИЯМ И ОТНРЫТИЯМСР СУД ИЗО И ГНН ПИСАНИЕ ИЗОБРЕТЕН ователь- троитель(57) Изобретение отн тельству,в частности ному закреплению гру лено на повышение над инъектора, Достигает ится к стро к инъекционтов, и направежности работы я это тем, чт оит ел о привисоэавес.ие нак ервале,- инъекпро- нъекразрез; промывк льн а иг, тор пр на фиг на фиг продол ние А-А ие Б-Б4 - сеч 5 - сече 6 - пред на фи тина. нит ная пласК А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Всесоюзный научно-исследский институт транспортного сства(56) Авторское свидетельство СССРР 387084, кл. Е 02 0 3/12, 1973.Авторское свидетельство СССР1216284, кл. Е 02 П 3/12, 1985.(54) ИНЪЕКТОР ДЛЯ НАГНЕТАНИЯ ЗАКРЕПЛЯЮЩИХ РАСТВОРОВ В ГРУНТ Изобретение относится к тву и может быть испольэовзакреплении нескольких грунт здании противофильтрационных Цель изобретения - повыше дежности в работе инъектора. На фиг. 1 представлен инъ при установке на заданном инт продольный разрез; на фиг. 2 тор при разжатых уплотнителя2в устройстве, содержащем трубу с отверстиями, перекрытыми эластичными манжетами, и размещенные в ней подводящую трубу с двумя уплотнителями и втулку между ними, труба снабжена упругими пластинами под манжетами, уплотнители снабжены обоймами с,. пружинами, а подводящая труба между уплотнителями выполнена в виде штока цилиндра с размещенным внутри него поршнем, имеющим кольцевые проточки и конус на нижнем концеВнутри втулки установлены подпружиненные стопоры, взаимодействующиес проточками поршня. Такое выполнение устройства позволяет поочередноразжимать и возвращать в исходноеположение уплотнители, а упругиепластины под манжетами предотвращаютпереток раствора в трубу за пределами инъектируемого .интервала. 1 з.п.ф-лы, 6 ил,Инъектор содержит трубу 1 с боковыми отверстиями 2, перекрытыми упругими предохранительными пластинами 3 и эластичными манжетами 4, размещенные в ней подводящую трубу 5 с разделительным упором 6, боковыми отверстиями 7 и диаметрально расположенными штифтами 8, оппозитно уста новленные уплотнители 9 с впрессован ными цилиндрическими реэьбовыми вкладышами 10 и 11. Между уплотнителями 9 посредством вкладышей 10 закреплена втулка 12 с боковыми отверстиями 13, внутри которой расположены подпружиненные стопоры 14. Подводя щая труба 5 между уплотнителями вы 3 1502705 полнена в виде штока-цилиндра 15 с конусным переходом 16 и концевым толкателем 17, внутри которого установлен поршень 18 с кольцевыми упорны 5 ми проточками 19, фигурным конусом 20 и регулирующим упором 21. Под нижним уплотнителем 9 закреплена посредством впрессованного вкладыша 11 обойма 22 с пружиной 23, а над верхним уплотнителем 9 закреплена посредством впрессованного вкладыша 11 обойма 24 с продольно осевыми парными прорезями 25 и 26 и пружинами 27 и 28, разделенными упором 6 подводящей трубы 5. Штифты 8 на подводящей трубе 5 и прорези 25 и 26 на верхней обойме 24 составляют поворотное замковое соединение. Предохранительные пластины 3 выполнены с лепестками 29 20 и установлены на трубе 1 в углублениях заподлицо с ее внешней поверхностью.Инъектор работает следующим образом. 25В установленную в грунте трубу 1 вводят на подводящей трубе 5 уплотнительный узел на заданный интервал и закрепляют подводящую трубу 5 на устье трубы 1. В подводящую трубу 5 Зр подают жидкость под давлением и поршень 18, перемещаясь в штоке-цилиндре 15, конусом 20 разжимает нижний уплотнитель 9. При этом подпружиненные стопоры 14, взаимодействуя с кольцевыми упорными проточками 19 поршня 18, фиксируют поршень 18 относительно втулки 12, а регулирующий упор 21 сжимает пружину 23 в обойме22. Затем подводящую трубу 5 осво бождают на устье, поворачивают на 90" и принудительно отводят вверх. При этом конусный переход 16 трубы 5 разжимает верхний уплотнитель 9, пружина 28 под воздействием на нее упора 6 сжимается в обойме 24, а диаметрально расположенные штифты 8 трубы 5 выходят из обоймы и через продольно-осевые прорези 26. Подводящую трубу 5 поворачивают на 90 о, закрепляют на устье, после чего инъектор готов к нагнетанию закреп,ляющих растворов.В подводящую трубу 5 нагнетают под давлением закрепляющий раствор, который через отверстия 7, 13 и 2, отгибая упругие пластины 3 и эластичные манжеты 4, инъектируется в грунт. Пж лс н 11 вещания заданно обьема раствор 1 оцводящую трубу 5 основ бождают на устье, поворачивают на 90 и труба 5 под действием разжимающего усилия пружины 28 выходит из конусного захвата верхнего уплотнителя 9. Верхний уплотнитель 9 занимает исходное положение.В подводящую трубу 5 подают воду и производят промывку,Затем трубу 5 принудительно подают вниз, при этом пружина 27 под воздействием упора 6 трубы 5 сжимается. Концевой толкатель 17 выводит подпружиненные стопоры 14 из зацепления с кольцевыми упорными проточками 19 и поршень 18 с конусом 20 и регулирующим упором 21 и нижний уплотнитель 9 под воздействием разжимаю- щего усилия пружины 23 занимают исходное положение.Затем подводящую трубу 5 с уплотнительным узлом перемещают на следующий интервал и цикл повторяют.Благодаря принудительному поочередному разжатию и возвращению в исходное положение уплотнителей и наличию упругих пластин под эластичными манжетами предотвращается переток раствора и воды в трубу на необработанном интервале, как в процессе нагнетания растворов, так и при промывке, что повьппает надежность работы инъектора, особенно при повышенных давлениях нагнетания. Формула изобретения1. Инъектор для нагнетания закрепляющих растворов в грунт, содержащий трубу с перекрытыми эластичными манжетами боковыми отверстиями, размещенными в ней подводящей трубой с отверстиями, оппозитно установленными верхним и нижним уплотнителями, и распоркой втулкой между последними, о т л и ч а ю щ и й с я тем, что, с целью повьппения надежности в работе, уплотнители снабжены соединенными с ними обоймами с расположенными внутри них пружинами, труба установленными под манжетами упругими предохранительными пластинами, втулка - размещенными внутри стопорами, а подводящая труба выполнена в виде штока-цилиндра с размешенным внутри поршнем, имеющим конусный наконечник и кольцевые углубления, контактирующие со стопорами, причемги. рхя обо пме г дне пружины, разде.енные усталоенным на поводящей трубе упором, и поворотное замковое соединение с подводящей трубой. 1502705, Инъектор по п.1, о т л и ч а ющ и й с я тем, что упругие предохранительные пластины выполнены слепестками и охватывают трубу заподлицо с ее внешней поверхностью.1502705 Составитель М.Хасин Техред Л, Олийнык, Корректор М.Васильева ктор А.Шандор НТ СССР оиэво акНИИПИ 53/39 Тирах 589 Подпис ное сударственного комитета по иэобретениям и открытиям 113035, Москва, Ж, Рауаская наб., д. 4/5 енно-иэдательский комбинат "Патент", г. Уагород, ул, Гагарина, 1

Смотреть

Заявка

4273324, 01.07.1987

ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ТРАНСПОРТНОГО СТРОИТЕЛЬСТВА

КОРОВЧЕНКО СЕРГЕЙ СЕРГЕЕВИЧ, ГОЛУБЕВ ВЯЧЕСЛАВ ГЕОРГИЕВИЧ, СМИРНОВА ГАЛИНА ОЛЕГОВНА, ШАТОХИН ВЛАДИСЛАВ ЛЕОНИДОВИЧ, ПОНАМОРЕВ ВИКТОР ФЕДОРОВИЧ, ВАНИН ИГОРЬ АЛЕКСАНДРОВИЧ

МПК / Метки

МПК: E02D 3/12

Метки: грунт, закрепляющих, инъектор, нагнетания, растворов

Опубликовано: 23.08.1989
