Номер патента: 149869

Авторы: Лифшиц, Ловцов, Ривкин

ZIP архив

Текст

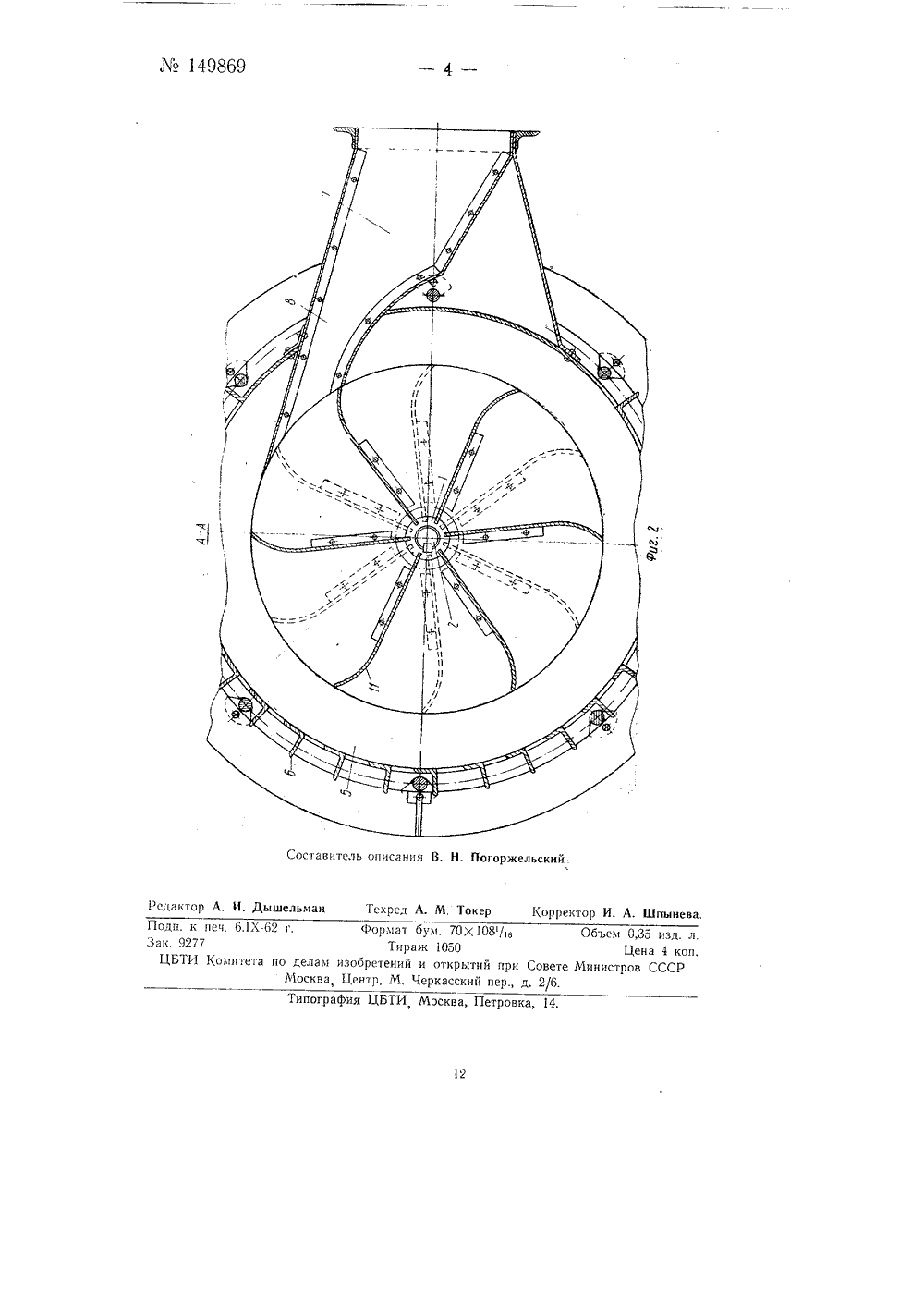

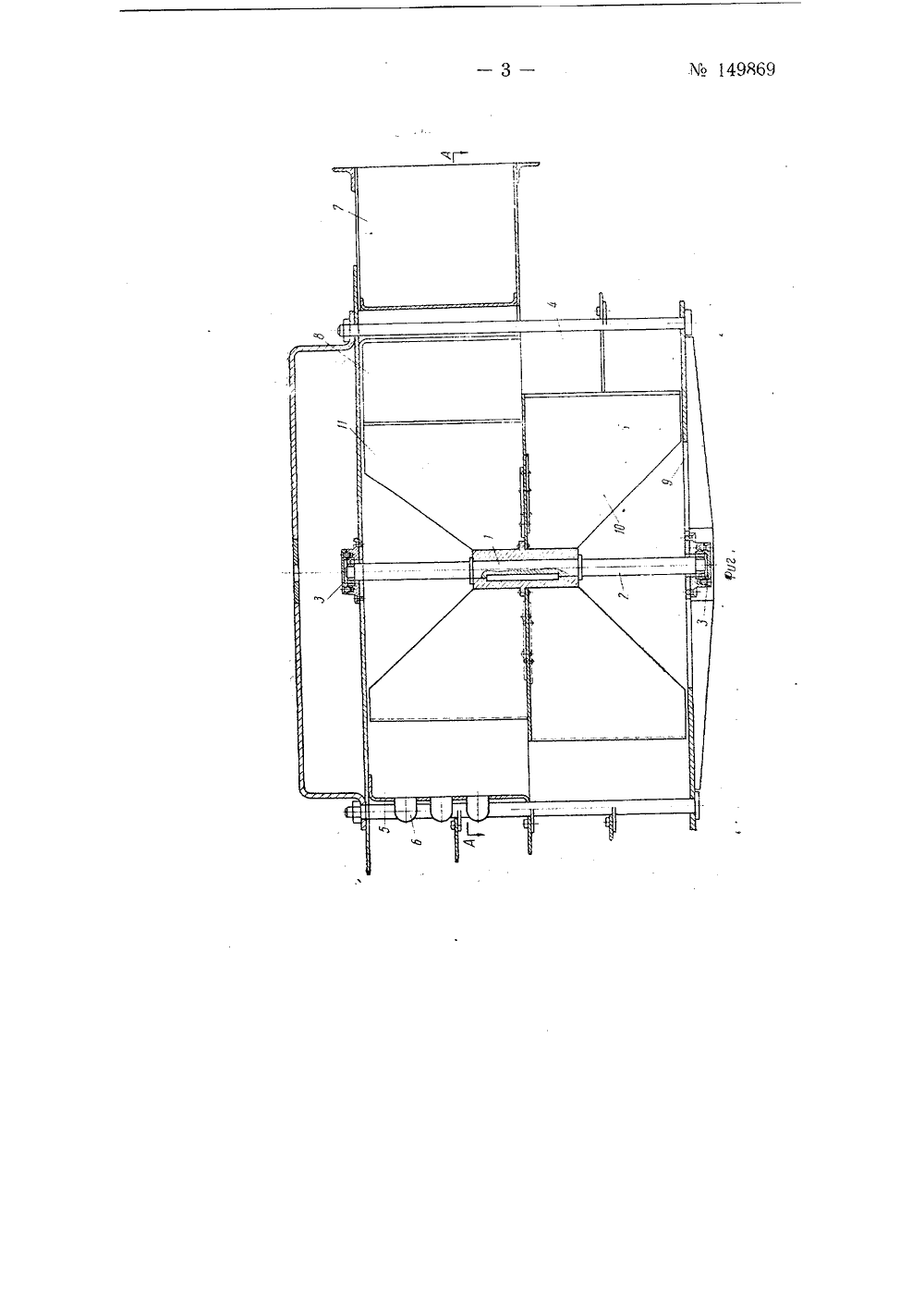

,уо 149869 СССР г ЗОБРЕГЕНСВИДЕТЕЛЬСТ ИСАНИЕАВТОРСК Подггисная аругггга Ло 15 Ловцов, И. М. Лифшиц и и Ривк АНЕМОСТАТ Заявлено 3 ноября 1961 г. за ЛЪ 750830/29-14в Комитет по делам изобретений п открытий при Совете Министров СС Бюллетене изо ений М 17 за 962 пуолпковано зе. же, раз Изобретение относится к устройствам, предназначенным для смешивания приточного воздуха с воздухом, находящимся внутри помещения и для раздачи смешанного воздуха вентилируемому помещеникпИзвестные эжекционные анемостаты-смесители, в которых струя подаваемого в помещение холодного воздуха подсасывает теплый находящийся в помещении воздух, имеют низкий коэффициент полезного действия. Кроме того, на один объем подсасываемого из помещения воздуха приходится расходовать не менее двух объемов наружного, чем ограничивается степень смешивания приточного и рециркуляционного воздуха.Цель изобретения в повыси степень смешивания приточного ициркуляционного воздуха,Для этого анемостат выполнен с корпусом, в котором установлена сдвоенная турбинка, приводимая в движение струей приточного воздуха (нагретого или охлажденного), поступающего через патрубок в верхнюю ее часть. Нижняя часть турбинки, являясь рабочим колесом центробежного вентилятора, засасывает воздух из вентилируемого помещения и перемешивает его с приточным.На фиг. 1 изображен анемостат; на фиг 2 - то рез по Ана фиг. 1.Сдвоенная турбинка 1 посажена на вертикальную ось 2, свободные концы которой помещены в подшипниках 3, закрепленных к корпусу 4 анемостата. Верхняя часть корпуса 4 выполнена в виде колокола 5 с перфорированными стенками, снабженными отражательными плоскостями б. С коробом (на чертеже не показан) подачи приточного воздуха внутренняя полость колокола 5 соединена посредством патрубка 7 и сопла 8. В днище корпуса 4 имеются отверстия 9, через которые рециркуляционный воздух поступает в центр нижней части турбинки 1, выполненной в виде рабочего колеса 10 центробежного вентилятора.М 149869Поступающий по патрубку 7 и соплу 8 приточный воздух попадает на лопатки 11 верхней части турбинки 1, Вращающаяся вместе с турбинкой нижняя часть, выполненная в виде рабочего колеса 10 центробежного вентилятора, засасывает рециркуляционный воздух через отверстия 9 и выдувает его в направлении, параллельном струе приточного воздуха, выходящего через перфорированные стенки колокоПредмет изобретенияАнемостат для смешивания и равномерного распределения воздуха в помещении, о т л и ч а ю щ и й с я тем, что, с целью повышения степени смешивания приточного и рециркуляционного воздуха, он выполнен с корпусом, имеющим верхнее и нижнее с отверстиями основания, соединенные стойками, в котором установлена сдвоенная турбинка, приводимая в движение около вертикальной оси струей приточного (нагретого или охлажденного) воздуха, поступающего через патрубок в верхнюю ее часть.(орректор ышельман пынев дактор по деламМосква ипография ЦБТИ Москва, Петровка, 14. Поди. к печ. 6.1 ХгБак. 9277 ЦБТИ Комитета Формат бум. 70 Х 108/Тираж 1050обретений и открытий приентр, М. Черкасский пер.,Объем 0,35 изд. лЦена 4 коповете Министров СССР2/6.

Смотреть

Заявка

750830, 03.11.1961

Лифшиц И. М, Ловцов В. В, Ривкин Л. А

МПК / Метки

МПК: F24F 13/06, F24F 13/10

Метки: анемостат

Опубликовано: 01.01.1962
