Генератор радиоимпульсов

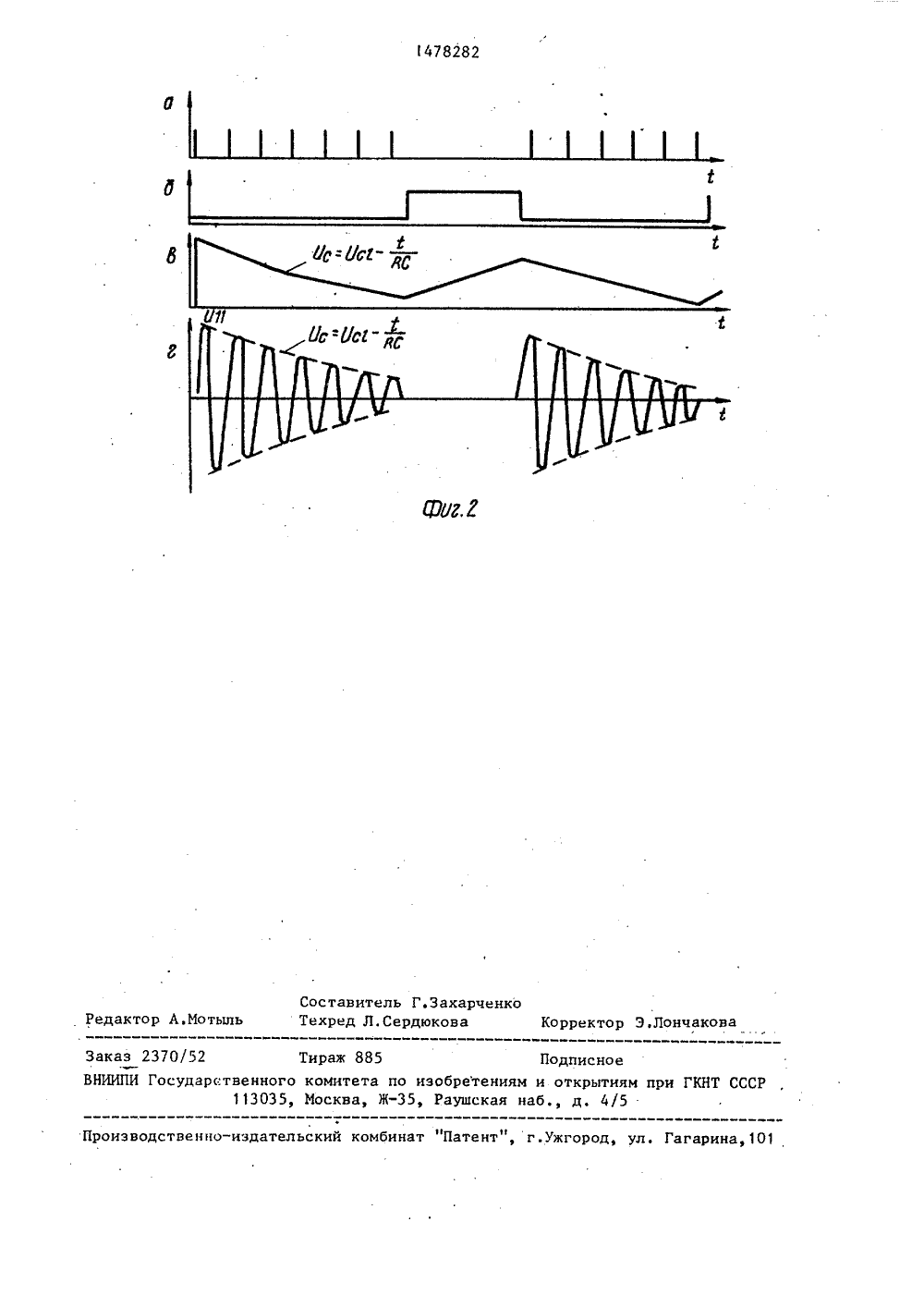

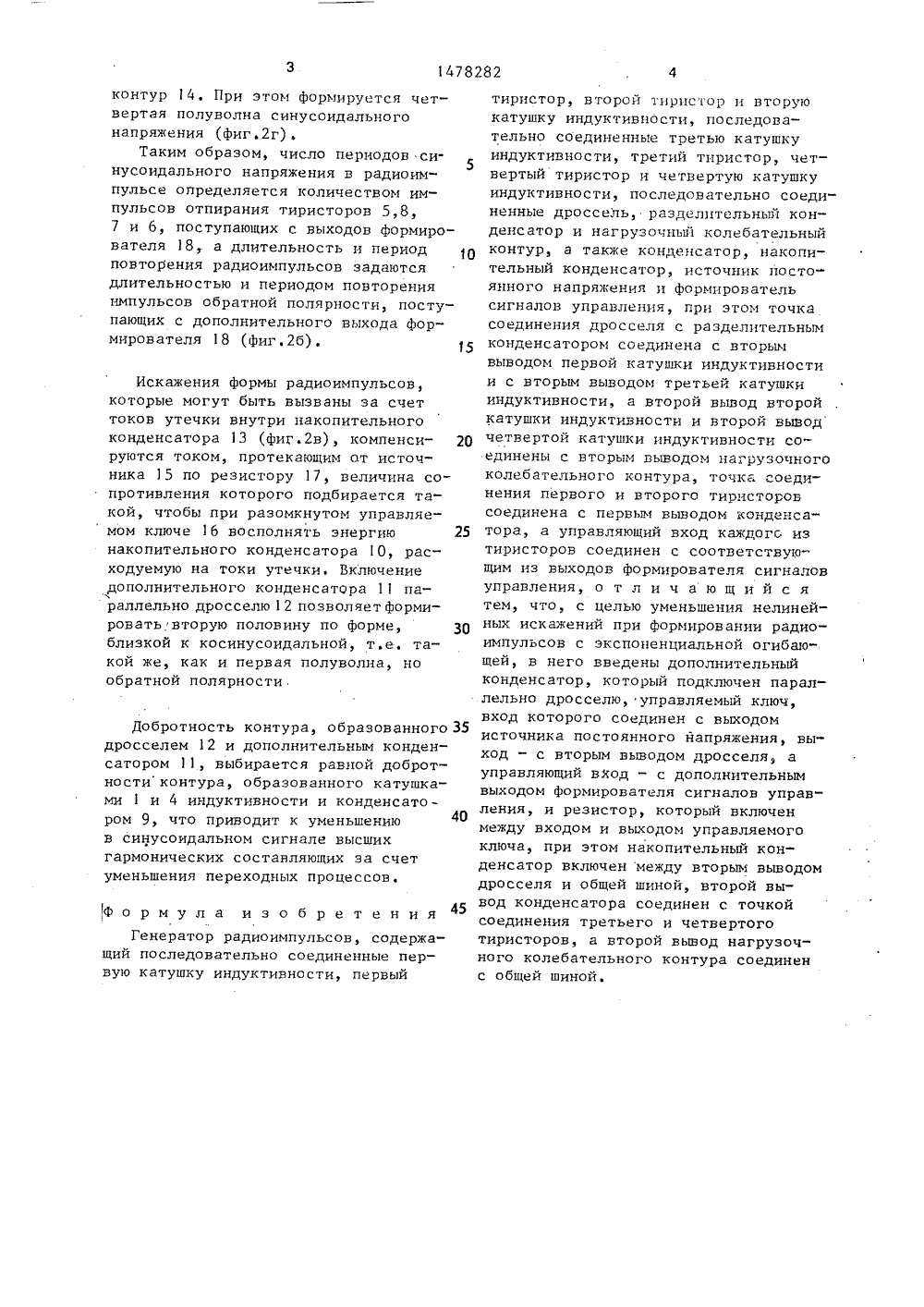

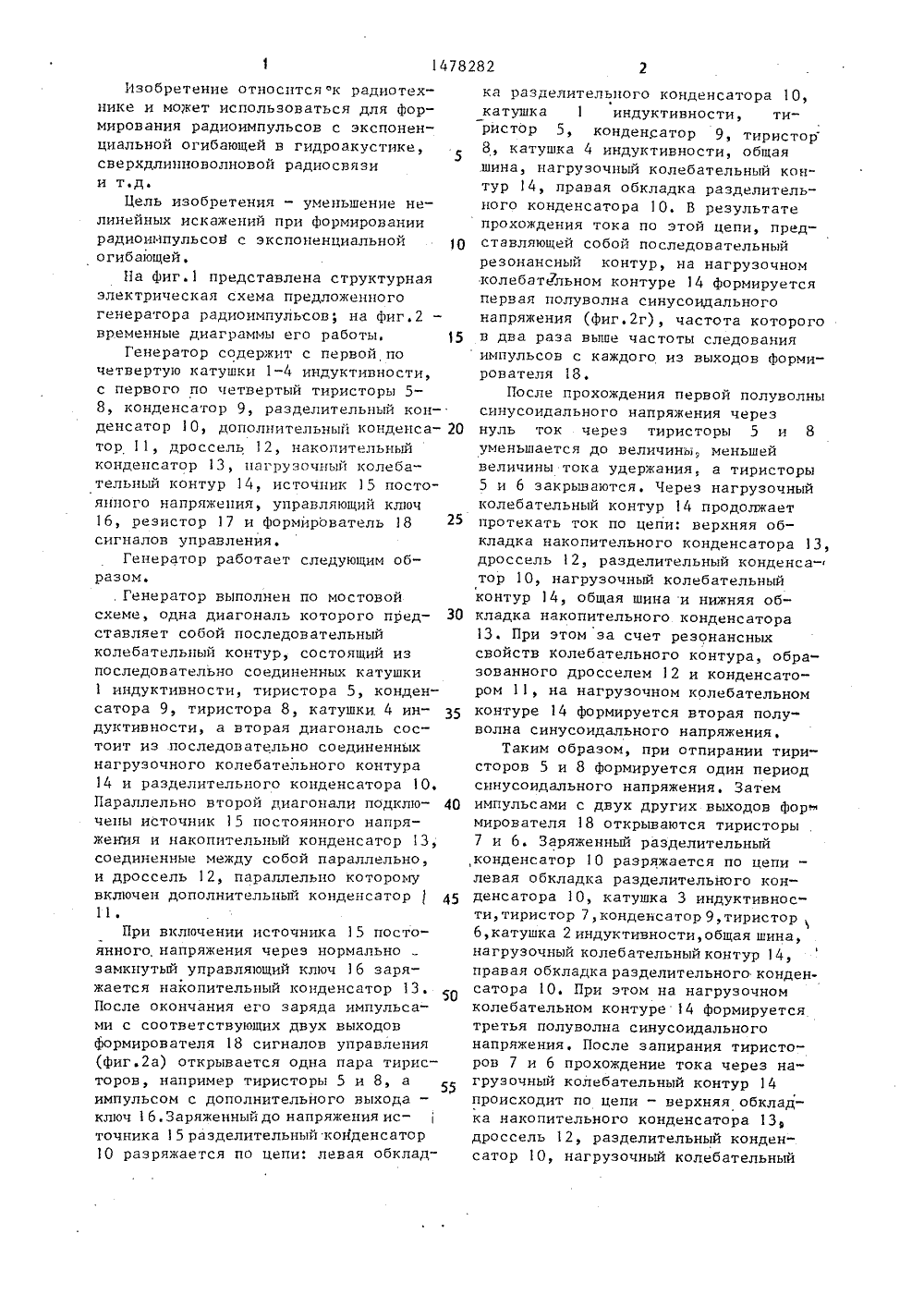

(51)4 Н 03 В ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР ВСЕ:ОЫ."у ОПИСАНИЕ ИЗОБРЕТЕНИК Д ВТОРСКОМУ СВИДЕТЕЛЬСТВУ ПАТЕЬ".Тг 1:Ь. 1.31(56) Авторское свидетельство СССР Р 439893, кл. Н 03 В 11/10, 1972. (54) ГЕНЕРАТОР РАДИОИМПУЛЬСОВ (57) Изобретение относится к радиотехнике. Цель изобретения - уменьшение нелинейности искажений при формировании радиоимпульсов с экспоненциальной огибающей, Г-р содержит катушки 1-4 индуктивности, тиристоры 5-8, конденсаторы 9 и 11, разделительный О и накопительный 13 конденсаторы,1дроссель 12, нагрузочный колебательный контур 14, источник 15 постоянного напряжения, управляющий ключ 6, резистор 17 и формирователь 18 сигналов управления, В г-ре формируютсячетыре полуволны синусоидального напряжения. Искажения формы радиоимпульсов., которые м.б. вызваны за счеттоков утечки внутри конденсатора 13,компенсируются током, протекающим отисточника 15 по резистору 17. Включение конденсатора 11 параллельно дросселю 12 позволяет формировать вторуюполуволну по форме, близкой к косинусоидальной, т.е. такой же, как и первая полуволна, по обратной полярности. Добротность контура, образованного дросселем 12 и конденсатором 11,выбирается равной добротности контура, образованного катушками 1 и 4 иконденсатором 9, Это приводит куменьшению в синусоидальном сигналевысших гармонических составляющихза счет уменьшения переходных процессов. 2 ил.Изобретение относится к радиотехнике и может использоваться для формирования радиоимпульсов с экспоненциальной огибающей в гидроакустике,сверхдлинноволновой радиосвязиИ ТедеЦель изобретения - уменьшение нелинейных искажений при формированиирадиоимпульсоМ с экспоненциальнойогибающей,На фиг.1 представлена структурнаяэлектрическая схема предложенногогенератора радиоимпульсов; на фиг,2временные диаграммы его работы. 5Генератор содержит с первой почетвертую катушки 1-4 индуктивности,с первого по четвертый тиристоры 58, конденсатор 9, разделительный конденсатор 10, дополнительный конденсатор 11, дроссель 12, накопительныйконденсатор 13, нагрузочный колебательный контур 14, источник 15 постояшюго напряжения, управляющий ключ16, резистор 17 и формирователь 18сигналов управления.Генератор работает следующим образом.. Генератор выполнен по мостовойсхеме, одна диагональ которого представляет собой последовательныйколебательный контур, состоящий изпоследовательно соединенных катушки1 индуктивности, тиристора 5, конденсатора 9, тиристора 8, катушки 4 индуктивности, а вторая диагональ состоит из последовательно соединенныхнагрузочного колебательного контура14 и разделительного конденсатора 10.Параллельно второй диагонали подключены источник 15 постоянного напряжения и накопительный конденсатор 13,соединенные между собой параллельно,и дроссель 12, параллельно которомувключен дополнительный конденсатор4511.При включении источника 15 постоянного напряжения через нормальнозамкнутый управляющий ключ 16 заряжается накопительный конденсатор 13.После окончания его заряда импульсами с соответствующих двух выходовформирователя 18 сигналов управления(фиг.2 а) открывается одна пара тиристоров, например тиристоры 5 и 8, аимпульсом с дополнительного выхода -ключ 16.3 аряженныйдо напряженияисточника 15 разделительный конденсатор10 разряжается по цепи: левая обкладка разделительного конденсатора 10, катушка 1 индуктивности, тиристор 5, конденсатор 9, тиристор 8, катушка 4 индуктивности, общая шина, нагрузочный колебательный контур 14, правая обкладка разделительного конденсатора 10. В результате прохождения тока по этой цепи, представляющей собой последовательный резонансный контур, на нагрузочном .колебательном контуре 14 формируется первая полуволна синусоидального напряжения (фиг.2 г), частота которого в два раза выше частоты следования импульсов с каждого из выходов формирователя 18.После прохождения первой полуволны синусоидального напряжения через нуль ток через тиристоры 5 и 8 уменьшается до величины, меньшей величины тока удержания, а тиристоры 5 и 6 закрываются. Через нагрузочный колебательный контур 14 продолжает протекать ток по цепи: верхняя обкладка накопительного конденсатора 13, дроссель 12, разделительный конденса-е тор 10, нагрузочный колебательный контур 14, общая шина и нижняя обкладка накопительного конденсатора 13. При этом за счет резонансных свойств колебательного контура, образованного дросселем 12 и конденсатором 11, на нагрузочном колебательном контуре 14 формируется вторая полу- волна синусоидального напряжения.Таким образом, при отпирании тири- сторон 5 и 8 формируется один период синусоидального напряжения. Затем импульсами с двух других выходов фор мирователя 18 открываются тиристоры 7 и 6. Заряженный разделительный ,конденсатор 1 О разряжается по цепи - левая обкладка разделительного конденсатора 10, катушка 3 индуктивности,тиристор 7,конденсатор 9,тиристор 1 6,катушка 2 индуктивности,общая шина, нагрузочный колебательный контур 4, правая обкладка разделительного конденсатора 10. При этом на нагрузочном колебательном контуре 14 формируется третья полуволна синусоидального напряжения. После запирания тиристоров 7 и 6 прохождение тока через нагрузочный колебательный контур 14 происходит по цепи - верхняя обкладка накопительного конденсатора 1 Зр дроссель 12, разделительный конденсатор 10, нагрузочный колебательныйконтур 14. При этом формируется четвертая полуволна синусоидального напряжения (фиг .2 г) .Таким образом, число периодов синусоидального напряжения в радиоимпульсе определяется количеством импульсов отпирания тиристоров 5,8, 7 и 6, поступающих с выходов формирователя 18, а длительность и период повторения радиоимпульсов задаются длительностью и периодом повторения импульсов обратной полярности, поступающих с дополнительного выхода формирователя 18 (фиг.2 б). 15Искажения формы радиоимпульсов, которые могут быть вызваны за счет токов утечки внутри накопительного конденсатора 13 (фиг.2 в), компенси руются током, протекающим ат источника 15 по резистору 17, величина сопротивления которого подбирается такой, чтобы при разомкнутом управляе мом ключе 16 восполнять энергию 25 накопительного конденсатора 10, расходуемую на токи утечки, Включение дополнительного конденсатора 11 параллельно дросселю 12 позволяет формировать вторую половину по форме, 30 близкой к косинусоидальной, т.е. такой же, как и первая полуволна, но обратной полярности.Добротность контура, образованного 35 дросселем 12 и дополнительным конденсатором 11, выбирается равной добротностиконтура, образованного катушками 1 и 4 индуктивности и конденсатором 9, что приводит к уменьшениюв синусоидальном сигнале высшихгармонических составляющих за счет уменьшения переходных процессов.Формула изобретенияГенератор радиоимпульсов, содержащий последовательно соединенные первую катушку индуктивности, первый тиристор, второй тпрпстор и вторуюкатушку индуктивности, последовательно соединенные третью катушкуиндуктивности, третий тиристор, четвертый тиристор и четвертую катушкуиндуктивности, последовательно соединенные дроссель, разделительный конденсатор и нагрузочный колебательныйконтур, а также конденсатор, накопительный конденсатор, источник постоянного напряжения и формировательсигналов управления, при этом точкасоединения дросселя с разделительнымконденсатором соединена с вторымвыводом первой катушки индуктивностии с вторым выводом третьей катушкииндуктивности, а второй вывод второйкатушки индуктивности и второй выводчетвертой катушки индуктивности соединены с вторым гыводом нагрузочногоколебательного контура, точка соединения первого и второго тиристоровсоединена с первым выводом конденсатора, а управляющий вход каждого изтиристоров соединен с соответствующим из выходов формирователя сигналовуправления, отличающийсятем, что, с целью уменьшения нелинейных искажений при формировании радиоимпульсов с экспоненциальной огибающей, в него введены дополнительныйконденсатор, который подключен параллельно дросселю, управляемый ключ,вход которого соединен с выходомисточника постоянного йапряжения, выход - с вторым выводом дросселя, ауправляющий вход - с дополнительнымвыходом формирователя сигналов управления, и резистор, который включенмежду входом и выходом управляемогоключа, при этом накопительный конденсатор включен между вторым выводомдросселя и общей шиной, второй вывод конденсатора соединен с точкойсоединения третьего и четвертоготиристоров, а второй вывод нагрузочного колебательного контура соединенс общей шиной.478282 Составитель Г.ЗахарченкТехред Л.Сердюкова рректор Э Лончакова р А.Мотыл Ре ГКНТ СССР ственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101 Прои Заказ 2370/52 Тираж 885 ВНИИПИ Государственного комитета по изобрет 113035, Москва, Ж, Раушс
