Формирователь импульсов

Номер патента: 1476599

Авторы: Гафаров, Ковалдин, Насонов, Титов

ZIP архив

Текст

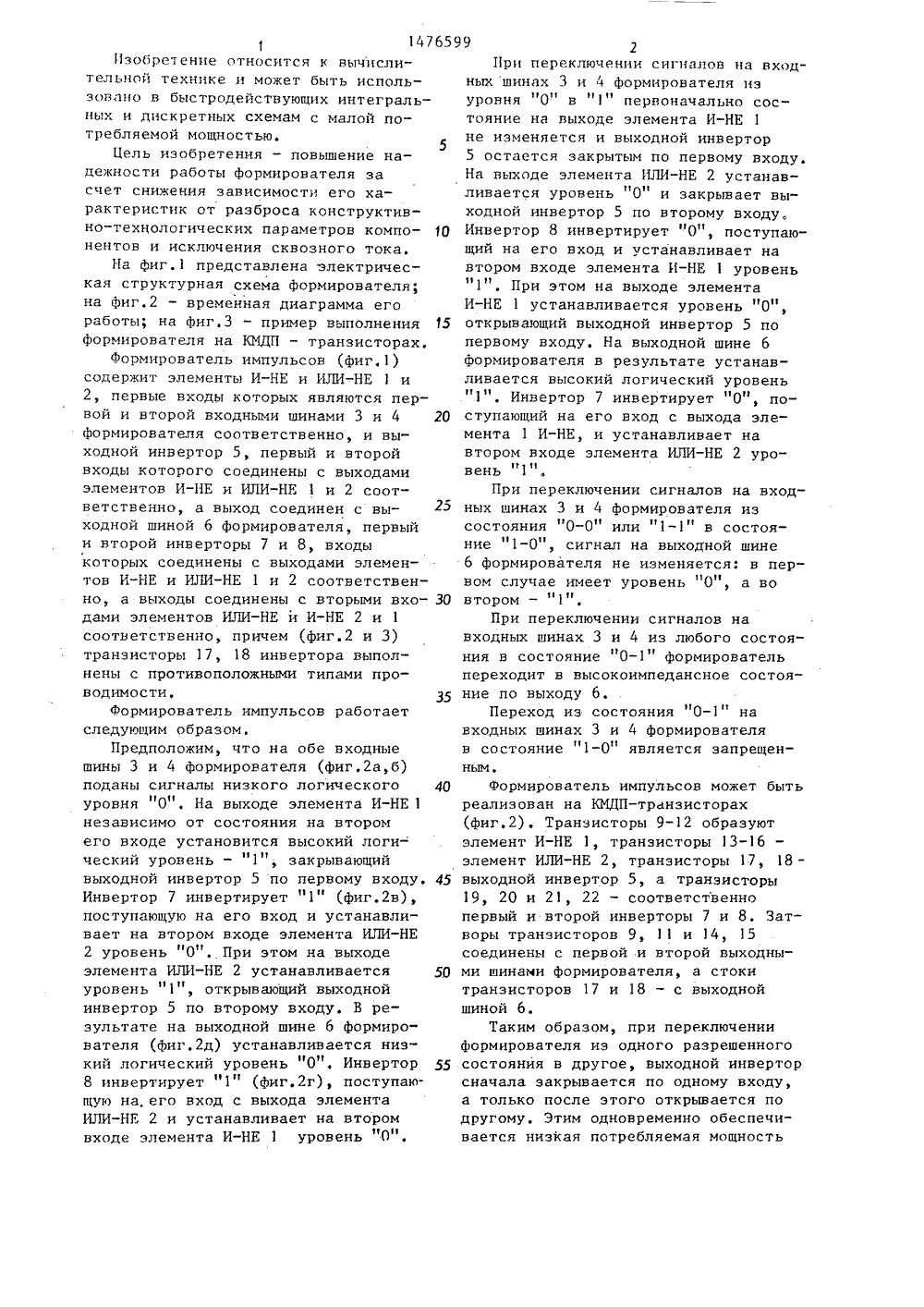

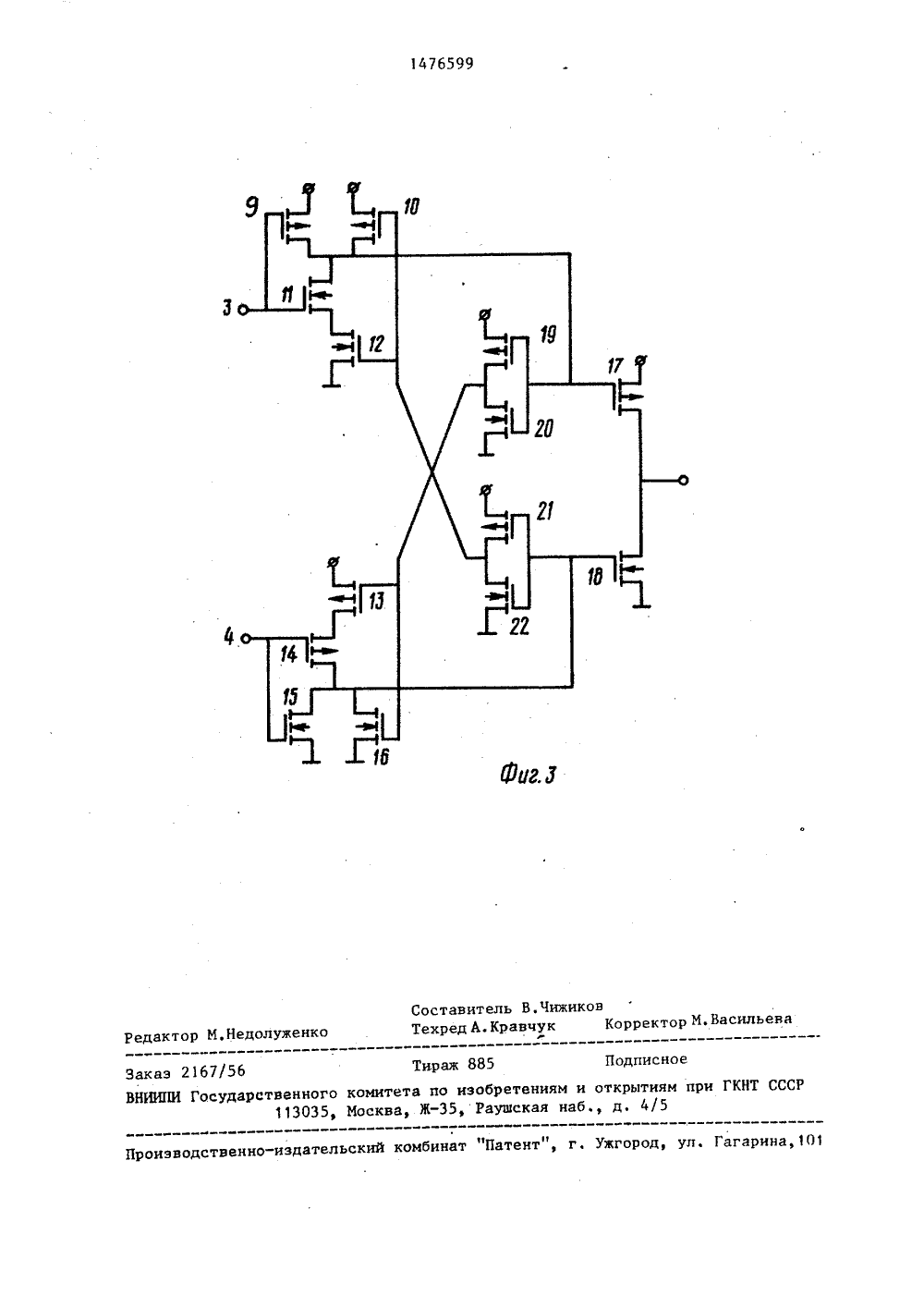

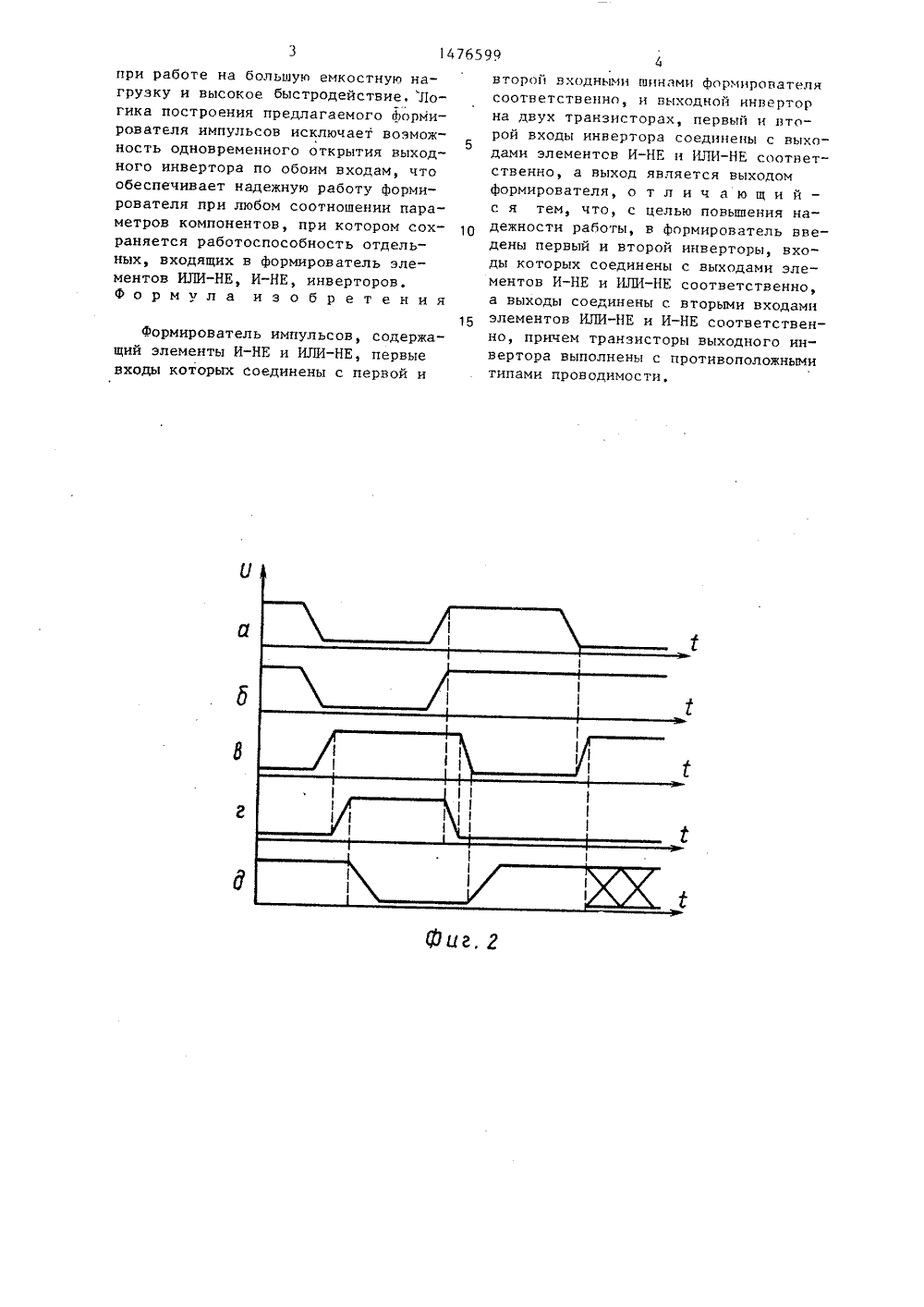

(51) ИСАНИЕ ИЗОБРЕТЕ ТЕЛЬСТ А ВТОРСНОМУ 1 Ы-БайевФ 4, р,468-473.03 К 19/094,ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОЧНРЫТИЯМПРИ ГКНТ СССР(57) Изобретение относится к вычислительной технике и может быть использовано в быстродействующих интегральных схемах с малой потребляемой мощностью. Цель изобретения - повышениенадежности работы формирователя им 80476599 пульсов, достигается путем снижения зависимости его характеристик от разброса конструктивно-технологических параметров компонентов и исключения сквозного тока, Для этого в формирователь импульсов, содержащий элементы И-НЕ 1, ИЛИ-НЕ 2, входные шины 3 и 4, выходной инвертор 5 и выходную шину 6, дополнительно введены первый 7 и второй 8 инверторы. Предложенная логика построения формирователя импульсов исключает возможность одновременного отпирания выходного инвертора по обоим входам, что обеспечивает надежную работу формирователя при любом соотношении параметров ком- с понентов 3 ил147зобретецие относится к вычислительной технике и может быть использовано в быстродействующих интеграль - цых ц дискретных схемам с малой потребляемой мощностью.Цель изобретения - повьшение надежности работы формирователя за счет снижения зависимости его характеристик от разброса конструктивно-технологических параметров компонентов и исключения сквозного тока.На Фиг.1 представлена электрическая структурная схема формирователя; на Фиг,2 - временная диаграмма его работы; на Фиг,3 - пример выполнения Формирователя на КМДП - транзисторах.Формирователь импульсов (фиг,1) содержит элементы И-НЕ и ИЛИ-НЕ 1 и 2, первые входы которых являются первой и второй входными шинами 3 и 4 Формирователя соответственно, и выходной инвертор 5, первый и второй входы которого соединены с выходами элементов И-НЕ и ИЛИ-НЕ 1 и 2 соответственно, а выход соединен с выходной шиной 6 формирователя, первый и второй инверторы 7 и 8, входы которых соединены с выходами элементов И-НЕ и ИЛИ-НЕ 1 и 2 соответственно, а выходы соединены с вторыми входами элементов ИЛИ-НЕ и И-НЕ 2 и 1соответственно, причем (фиг2 и 3)транзисторы 17, 18 инвертора выполнены с противоположными типами проводимости,Формирователь импульсов работаетследующим образом,Предположим, что на обе входныешины 3 и 4 формирователя (фиг.2 а,б)поданы сигналы низкого логическогоуровня 0". На выходе элемента И-НЕ 1независимо от состояния на второмего входе установится высокий логи-ческий уровень - "1", закрывающийвыходной инвертор 5 по первому входу.Инвертор 7 инвертирует "1" (фиг,2 в),поступающую на его вход и устанавливает на втором входе элемента ИЛИ-НЕ2 уровень "0". При этом на выходеэлемента ИЛИ-НЕ 2 устанавливаетсяуровень "1", открывающий выходнойинвертор 5 по второму входу. В результате на выходной шине 6 формирователя (фиг.2 д) устанавливается низкий логический уровень 0, Инвертор8 инвертирует "1" (фиг,2 г), поступающую на, его вход с выхода элементаИЛИ-НЕ 2 и устанавливает на второмвходе элемента И-НЕ 1 уровень "0".6599 5 О 5 20 25 30 35 40 45 50 55 2При переключении сигналов ца входных шинах 3 и 4 формирователя цзуровня цОц в ц" первоначально состояние на выходе элемента И-НЕ 1не изменяется и выходной инвертор5 остается закрытым по первому входу.На выходе элемента ИЛИ-НЕ 2 устанавливается уровень 0 и закрывает выходной инвертор 5 по второму входу,Инвертор 8 инвертирует "0", поступающий на его вход и устанавливает навтором входе элемента И-НЕ 1 уровень11 ц1 , При этом на выходе элементаИ-НЕ 1 устанавливается уровень "0",открывающий выходной инвертор 5 попервому входу, На выходной шине 6формирователя в результате устанавливается высокий логический уровень"1", Инвертор 7 инвертирует "0", поступающий на его вход с выхода элемента 1 И-НЕ, и устанавливает навтором входе элемента ИЛИ-НЕ 2 уровень1При переключении сигналов на входных шинах 3 и 4 формирователя изсостояния "0 - 0" или "1 - 1" в состояние "1-0", сигнал на выходной шине6 формирователя не изменяется: в первом случае имеет уровень 0, а вовтором - "1",При переключении сигналов навходных шинах 3 и 4 из любого состояния в состояние "0 - 1" формировательпереходит в высокоимпедансное состояние по выходу 6.Переход из состояния "0-1" навходных шинах 3 и 4 формирователяв состояние "1-0" является запрещенным.Формирователь импульсов может бытьреализован на КМДП-транзисторах(фиг,2), Транзисторы 9-12 образуютэлемент И-НЕ 1, транзисторы 13-16элемент ИЛИ-НЕ 2, транзисторы 17, 18 -выходной инвертор 5, а транзисторы19, 20 и 21, 22 - соответственнопервый и второй инверторы 7 и 8. Затворы транзисторов 9, 11 и 14, 15соединены с первой и второй выходными шинами формирователя, а стокитранзисторов 17 и 18 - с выходнойшиной 6.Таким образом, при переключенииформирователя из одного разрешенногосостояния в другое, выходной инверторсначала закрывается по одному входу,а только после этого открывается подругому. Этим одновременно обеспечивается низкая потребляемая мощность1476599 иг. Г при работе на большую емкостную нагрузку и высокое быстродействие, Логика построения предлагаемого Формирователя импульсов исключает возможность одновременного открытия выходного инвертора по обоим входам, чтообеспечивает надежную работу формирователя при любом соотношении параметров компонентов, при котором сохраняется работоспособность отдельных, входящих в формирователь элементов ИЛИ-НЕ, И-НЕ, инверторов.Формула изобретения Формирователь импульсов, содержащий элементы И-НЕ и ИЛИ-НЕ, первые входы которых соединены с первой и второй входными шинами формирователясоответственно, и выходной инверторна двух транзисторах, первый и второй входы инвертора соединены с выхо 5дами элементов И-НЕ н ИЛИ-НЕ соответственно, а выход является выходомформирователя, о т л и ч а ю щ и й -с я тем, что, с целью повышения надежности работы, в формирователь введены первый и второй инверторы, входы которых соединены с выходами элементов И-НЕ и ИЛИ-НЕ соответственно,а выходы соединены с вторыми входамиэлементов ИЛИ-НЕ и И-НЕ соответственно, причем транзисторы выходного инвертора выполнены с противоположнымитипами проводимости,1476599Составитель В,Чижиковктор М,Недолуженко Техред А.Кравчук Корректор М,Васильева акаэ 2167/56 Тираж 885 Подписи НИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раущская наб., д, 4/5 изводственно-издательский комбинат "Патент", г. Ужул. Гагари

Смотреть

Заявка

4113615, 04.09.1986

ПРЕДПРИЯТИЕ ПЯ Р-6429, МОСКОВСКИЙ ИНСТИТУТ ЭЛЕКТРОННОЙ ТЕХНИКИ

ГАФАРОВ ПАЛЬМИР МАГОМЕДЗАГИРОВИЧ, НАСОНОВ СЕРГЕЙ АЛЕКСАНДРОВИЧ, КОВАЛДИН ДМИТРИЙ ЕВГЕНЬЕВИЧ, ТИТОВ ОЛЕГ АНАТОЛЬЕВИЧ

МПК / Метки

МПК: H03K 5/159

Метки: импульсов, формирователь

Опубликовано: 30.04.1989

Код ссылки
