Устройство для формирования секций плотов из пучков бревен
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 147535
Автор: Чекалкин
Текст

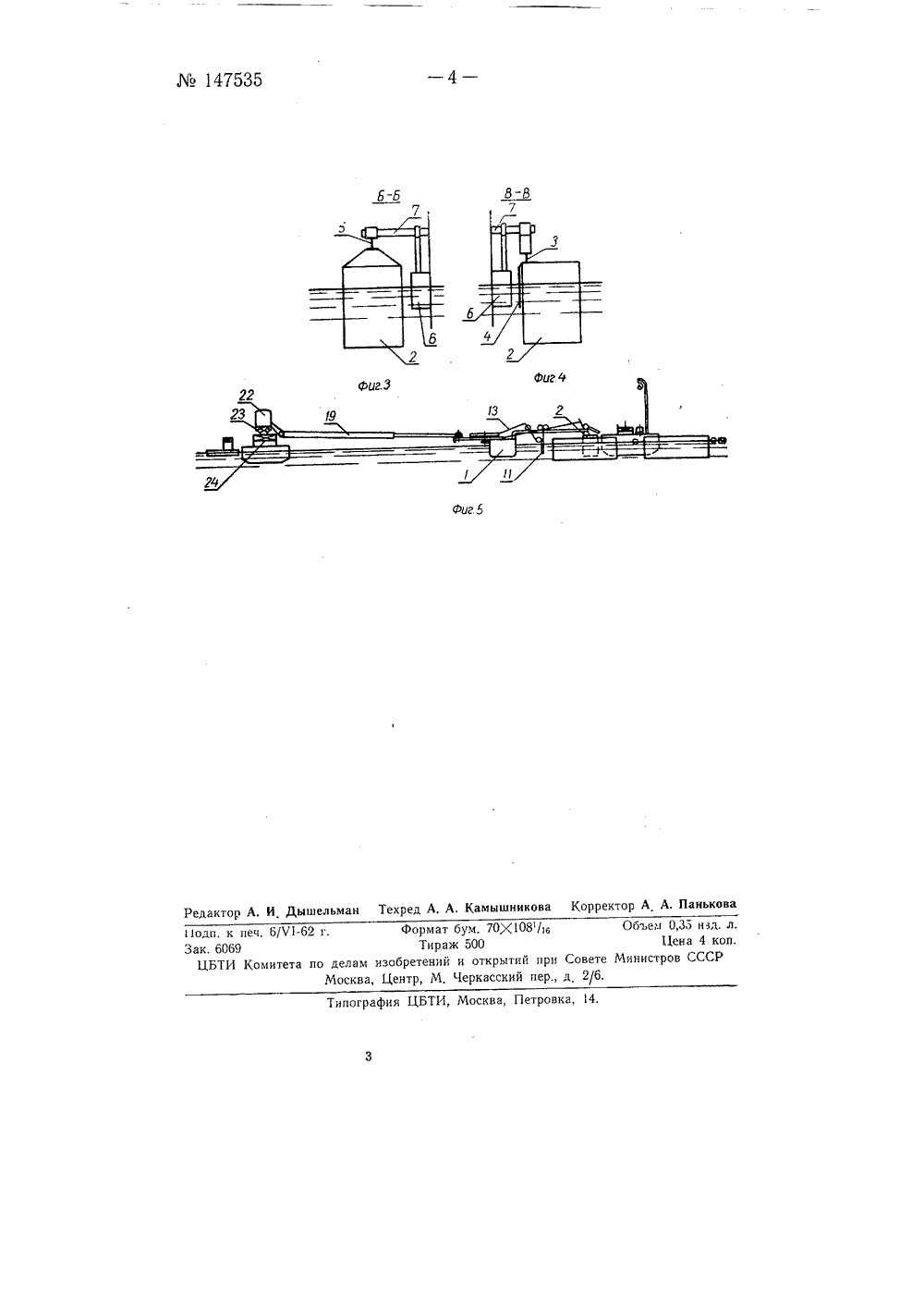

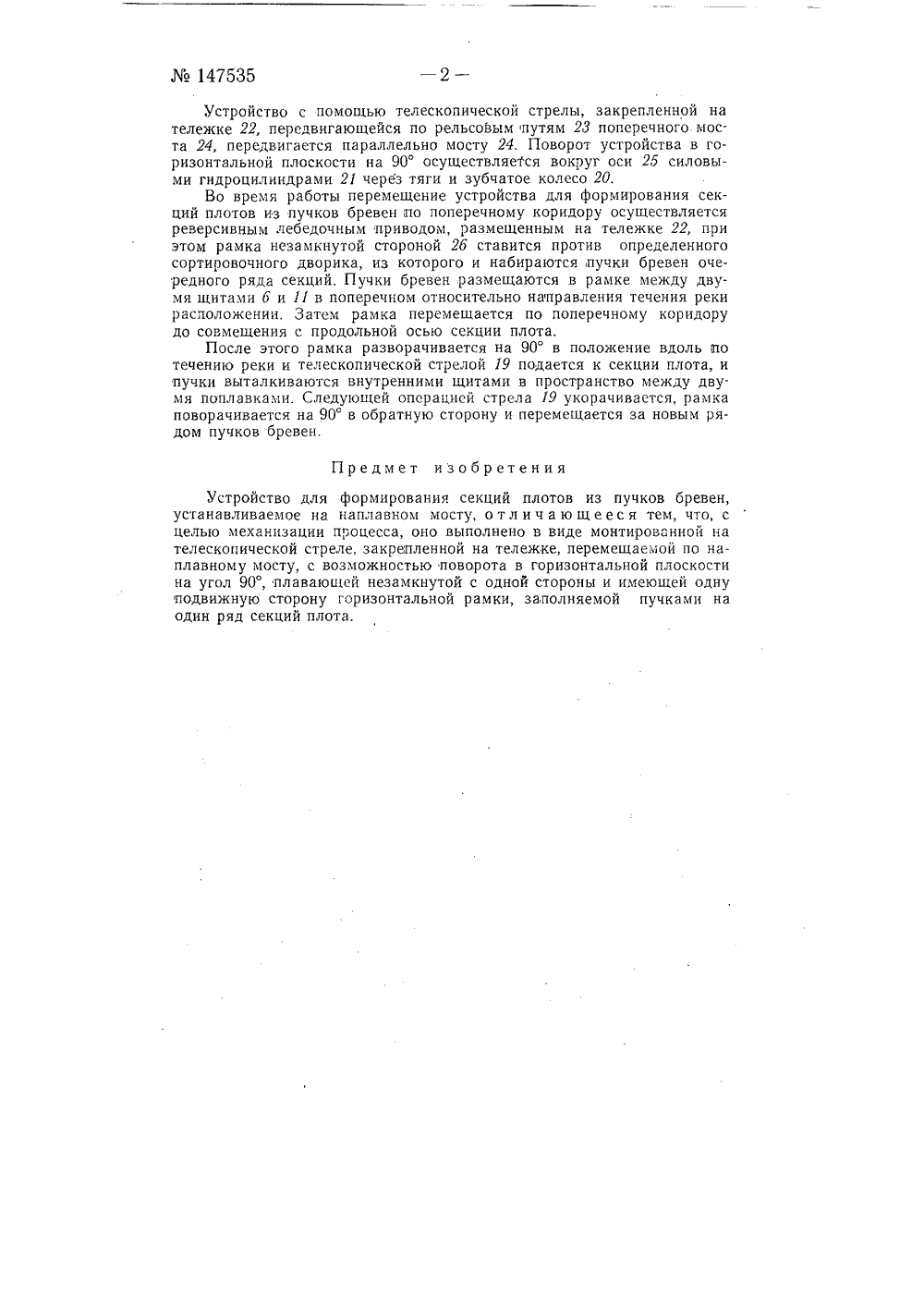

Юо 147535 Класс 811 СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ11 одпасная группа Л 3 274 К, А, Чекалкин УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ СЕКЦИЙ ПЛОТОВ ИЗ ПУЧКОВ БРЕВЕНЗаявлено 19 августа 1961 г. за г 1 з 742094/29-14 в Комитет по делам изобретений и открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений Ме 1 О за 1962 г. Предложено устройство для формирования секций плотов из пучков бревен, устанавливаемое, как и известные, на наплавном мосту и обеспечивающее механизацию процесса формования секций плотов. Устройство является частью поточной линии по сортировке пучков и формированию секций плотов и механизированным путем завершает последний цикл линии. Механизация процесса формирования секций плотов из пучков бревен достигается за счет выполнения описываемого устройства в виде горизонтальной плавающей рамки, смонтированной на телескопической стреле, Рамка не замкнута с одной стороны и имеет другую подвижную сторону,Телескопическая стрела закреплена на тележке, перемещаемой по наплавному мосту, и в процессе работы может поворачиваться в горизонтальной плоскости на угол 90, при этом рамка заполняется лучками на один ряд секций плота.На фиг. 1 схематически изображено предложенное устройство для формирования секций плотов из пучков; на фиг. 2 - разрез по А-А на фиг, 1; на фиг. 3 - разрез по Б-Б на фиг. 1; на фиг. 4 - разрез по В-В на фиг. 1; на фиг. 5 - схема взаимосоединения устройства с поперечным мостом,Описываемое устройство включает понтон 1, поплавки 2, балку 3, несущую стенку 4, балку 5, систему щитов б, ось 7, консольные балки 8, силовые гидроцилиндры 9 с тягами 10, систему вертикальных щитов 11, силовые гидроцилиндры 12 с тягами 18, соединенными с двуплечими рычагами 14 с роликами 15 на конце, рамку 1 б, каретку 17, консольные балки 18, телескопическую стрелу 19 с зубчатым колесом 20 на конце и силовые гидроцилиндры 21.147535Устройство с помощью телескопической стрелы, закрепленной на тележке 22, передвигающейся по рельсовым путям 23 поперечного моста 24, передвигается параллельно мосту 24. Поворот устройства в горизонтальной плоскости на 90 осуществляется вокруг оси 25 силовыми гидроцилиндрами 21 через тяги и зубчатое колесо 20,Во время работы перемещение устройства для формирования секций плотов из пучков бревен ,по поперечному коридору осуществляется реверсивным лебедочным приводом, размещенным на тележке 22, при этом рамка незамкнутой стороной 2 б ставится против определенного сортировочного дворика, из которого и набираются, пучки бревен очередного ряда секций, Пучки бревен размещаются в рамке между двумя щитами б и 11 в поперечном относительно направления течения реки расположении, Затем рамка перемешается по поперечному коридору до совмещения с продольной осью секции плота.После этого рамка разворачивается на 90 в положение вдоль по течению реки и телескопической стрелой 19 подается к секции плота, и пучки выталкиваются внутренними щитами в пространство между двумя поплавками. Следующей операцией стрела 19 укорачивается, рамка поворачивается на 90 в обратную сторону и перемещается за новым рядом пучков бревен.Предмет изобретенияУстройство для формирования секций плотов из пучков бревен, устанавливаемое на наплавном мосту, о т л и ч а ю щ е е с я тем, что, с целью механизации процесса, оно выполнено в виде монтированной на телескопической стреле, закрепленной на тележке, перемещаемой по наплавному мосту, с возможностью поворота в горизонтальной плоскости на угол 90, плавающей незамкнутой с одной стороны и имеющей одну подвижную сторону горизонтальной рамки, заполняемой пучками на один ряд секций плота,147535 В 7 г Редактор А, И Дышельман Техред А. А, Камышникова Корректор А А. Паньков ипография ЦБТИ, Москва, Петровка, 14 1 одп. к печ. б/Иг.ак. 6069ЦБТИ Комитета по делам иМосква,Формат бум. 7 ОК 108/мТираж 500бретений и открытий при С нтр, М, Черкасский пер., д Объем 0,3 э изд, л.Цена 4 копте Министров СССРб.
СмотретьЗаявка
742094, 19.08.1961
Чекалкин К. А
МПК / Метки
МПК: B63B 35/62, B65G 69/20
Метки: бревен, плотов, пучков, секций, формирования
Опубликовано: 01.01.1962
