Формирователь импульсов

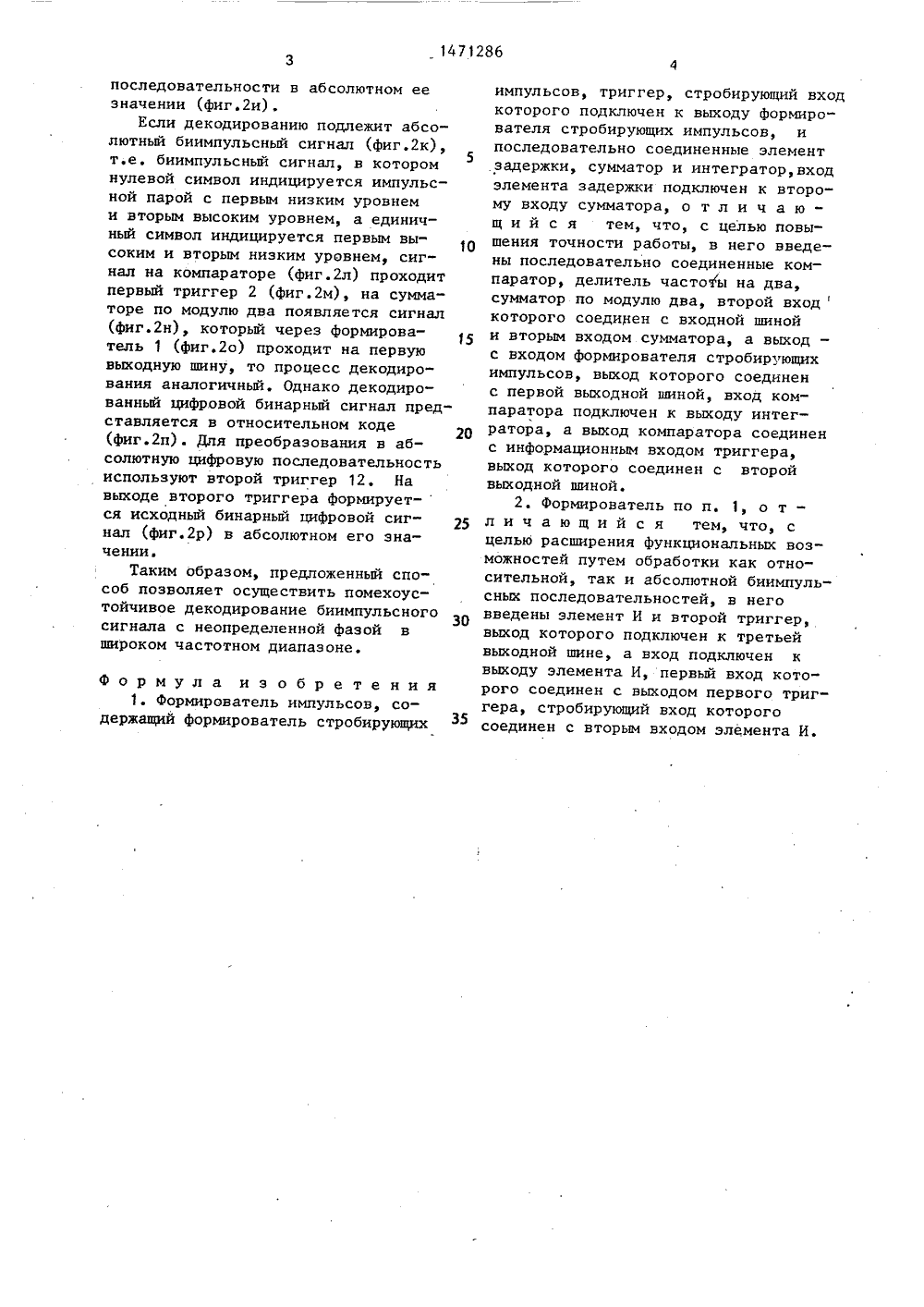

(51)4 Н 03 К 5/00 ОПИСАНИЕ ИЗОБРЕТЕНИЯк двтоРСНом СвиДЯткльСтву ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГННТ СССР(71) Специальное конструкторско- технологическое бюро с опытным производством при Белорусском государственном университете им. В.И.Ленина (72) Н.П.Попков и В.Л.Кириллов (53) 621.373 (088.8)(56) Авторское свидетельство СССР В 1248043, кл. Н 03 К 5/00, 1986.Авторское свидетельство СССР У 544325, кл. Н 04 В 1/10, 1973. (54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ (57) Изобретение может быть использовано в устройствах импульсной техники, а также в приемных устройствах систем цифровой электросвязи. Цель изобретения - повышение точности ра.801471286 А 1 боты и расширение функциональных возможностей - достигается за счет обработки как относительной, так и абсолютной биимпульсных последовательностей. Для этого в устройство дополнительно введены компаратор 6, делитель 7 частоты на два, сумматор 8 по модулю два. Кроме того, устройство содержит формирователь 1 стробирующих импульсов, триггер 2, элемент 3 задержки, сумматор 4, интегратор 5, входную шину 9, выходные шины 10 и 11, элемент И 12,второй триггер 13, выходную шину 14. Предложенное устройство позволяет осуществить помехоустойчивое деко,дирование биимпульсного сигнала с неопределенной фазой в широком диапазоне. 1 з.п. ф-лы, 2 ил.Изобретение относится к импульсной технике и может быть использовано в приемных устройствах систем цифровой электросвязи.Цель изобретения - повышение точ 5 ности работы и расширение функциональных возможностей за счет возможности обработки как относительной, так и абсолютной биимпульсных последовательностей.На Фиг,1 изображена электрическая блок-схема устройства; на фиг.2 - временные диаграммы работы.Формирователь импульсов содержит 15 формирователь 1 стробирующих импульсов, триггер 2, стробирующий вход которого подключен к выходу Формирователя 1 стробирующих импульсов, последовательно соединен О ные элемент 3 задержки, сумматор 4, интегратор 5, вход элемента 3 задерж-, ки подключен к второму входу сумматора 4, последовательно соединенные компаратор 6, делитель 7 частоты на 25 два, сумматор 8 по модулю два, второй вход которого соединен с входной шиной 9 и вторым входом сумматора 4, а выход - с входом формирователя 1 . стробирующих импульсов, выход кото- ЗО рого соединен с первой выходной шиной, вход компаратора 6 подключен к выходу интегратора 5, а выход ком. паратора 6 соединен с информационным входом триггера 2, выход которого соединен с первой выходной шиной 10 и второй выходной шиной 11, элемент И 12 и второй триггер 13, выход которого подключен к третьей выходной шине 14, а вход подключен к выходу 4 О элемента И 12Устройство работает следующим образом.Импульсный сигнап с входной шины 9 (фиг2 а) задерживается на элемен те 3 задержки на время 0 и проходит на первый вход сумматора 4 (фиг.2 б), на второй вход которого подается исходный биимпульсный сигнал. На выходе сумматора 4 (вычитателя) формируется разностный сигнал (Фиг.2 в).При этом после интегрирования преобразованного сигнала на интеграторе 5 формируется огибающая (Фиг.2 г), в которой максимумы обеих55 полярностей совпадают во временной области с теми признаками биимпульсного сигнала (Фиг.2 а), которые характеризуют смену полярности биимпульсных посылок на границе тактовых интервалов, а нулевые уровни огибающей (фиг.2 г) совпадают с теми границами тактового интервала, на которых смена полярностей не осуществляется. Далее сигнал поступает на компаратор б,который сравнивает сигнал (фиг.2 г) с заданной пороговой зоной (тП). При изменейии частоты биимпульсного сигнала в широких пределах, заданная пороговая зона может автоматически устанавливаться с использованием АРУ. С выхода компаратора 6 сигнал (фиг2 д) поступает на первый триггер 2 (фиг.2 и), который переключается по переднему фронту импульсов, поступающих на его счетный вход. Затем полученный сигнал суммируют на сумматоре 8 по модулю два с исходным биимпульсным сигналом (с использованием стандартной логической микросхемы ИСКЛЮЧАЮЩЕЕ ИЛИ).При этом второй вход элемента ИСКЛЮЧАЮЩЕЕ ИЛИ подключается через согласующую линию задержки, которая обеспечивает необходимый сдвиг входного сигнала, который определяется задержкой сигнала в цепочке: сумматор 4 - интегратор 5 - компаратор 6- делитель 7 частоты на два. Сформиро- ванный сигнал на сумматоре 8 по модулю два (фиг.2 ж) формируется на формирователе 1 (Фиг.2 з), при этом выделяются импульсы опорного сигнала, которые подаются на синхронизируюший вход первого триггера 2, на информационный вход которого подключается информационный сигнал (фиг2 д).Из временных диаграмм очевидно, что импульсы опорного сигнала жестко связаны с фронтами импульсов исходного биимпульсного сигнала, посему фазовые и частотные флуктуации биимпульсного сигнала не влияют на работу устройства, т.е. описан способ декодирования относительного биимпульсного сигнала, сформированного с использованием парных импульсов высокого и низкого уровня. В этом случае при переходе символов с "1" на "1" и с "1" на "О" чередование уровней не меняется, а при переходе символов с "О" на "О" и с "О" на "1" в каждом переходе осуществляется изменение полярности биимпульсов. Декодированный цифровой бинарный сигнал соответствует исходной цифровойпоследовательности в абсолютном ее значении (фиг,2 и) .Если декодированию подлежит абсолютный биимпульсный сигнал (фиг.2 к), т.е. биимпульсный сигнал, в котором5 нулевой символ индицируется импульсной парой с первым низким уровнем и вторым высоким уровнем, а единичный символ индицируется первым высоким и вторым низким уровнем, сигнал на компараторе (фиг.2 л) проходит первый триггер 2 (фиг.2 м), на сумматоре по модулю два появляется сигнал (фиг.2 н), который через формирователь 1 (фиг.2 о) проходит на первую выходную шину, то процесс декодирования аналогичный, Однако декодированный цифровой бинарный сигнал представляется в относительном коде (фиг.2 п). Для преобразования в абсолютную цифровую последовательность используют второй триггер 12. На выходе второго триггера формируется исходный бинарный цифровой сигнал (фиг.2 р) в абсолютном его значении.Таким образом, предложенный способ позволяет осуществить помехоустойчивое декодирование биимпульсного сигнала с неопределенной фазой в широком частотном диапазоне. формула и з обре т е н и я1. Формирователь импульсов, содержащий формирователь стробирующих импульсов, триггер, стробирующий вход которого подключен к выходу формирователя стробирующих импульсов, и последовательно соединенные элемент задержки, сумматор и интегратор, вход элемента задержки подключен к второму входу сумматора, о т л и ч а ю - щ и й с я тем, что, с целью повышения точности работы, в него введены последовательно соединенные компаратор, делитель частоты на два, сумматор по модулю два, второй входкоторого соедииен с входной шиной и вторым входом сумматора, а выход - с входом формирователя стробирующих импульсов, выход которого соединен с первой выходной шиной, вход компаратора подключен к выходу интегратора, а выход компаратора соединен с информационным входом триггера, выход которого соединен с второй выходной шиной.2Формирователь по п. 1, о т - л и ч а ю щ и й с я тем, что, с целью расширения функциональных возможностей путем обработки как относительной, так и абсолютной биимпульсных последовательностей, в него введены элемент И и второй триггер, выход которого подключен к третьей выходной шине, а вход подключен к выходу элемента И, первый вход которого соединен с выходом первого триггера, стробирующий вход которого соединен с вторым входом элемента И,1471286 и а актор Г.Герб роль ГКНТ СССР ул. Гагари 11 НПроизводственно-издательский комбинат Патент , г. Ужг 1617/Госуд ЗаВНИИПИ ставитель В.Чижиковхред М.Дидык Корректо Тираж 880 Подписноественного комитета по изобретениям и открытия 113035, Москва, Ж, Раушская наб., д. 4/5
