Способ неразрушающего контроля двух элементов металлической конструкции

Номер патента: 1469442

Авторы: Кузьмин, Пирайнен, Рыков

ZIP архив

Текст

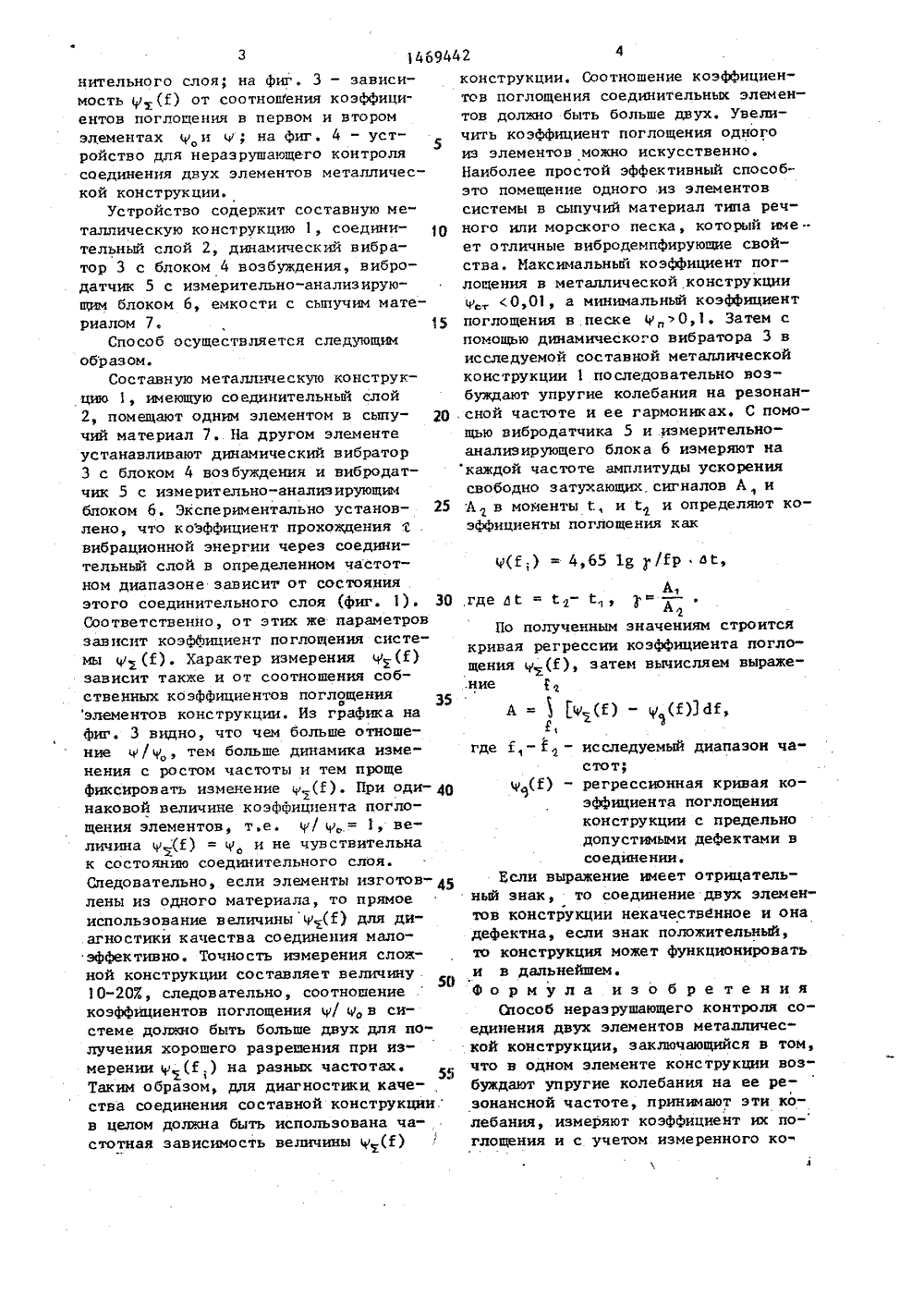

з 1469442 конструкции. Соо тношение коэффициентов поглощения соединительных элементов должно быть больше двух, Увеличить коэффициент поглощения одного из элементов можно искусственно.Наиболее простой эффективный способэто помещение одного из элементов системы в сыпучий материал типа речного или морского песка, который имеет отличные вибродемпфирующие свойства, Иаксимальный коэффициент поглощения в металлической конструкциис 0,01, а минимальный коэффициент поглощения в.песке )0,1, Затем с помощью динамического вибратора 3 в исследуемой составной металлической конструкции 1 последовательно возбуждают упругие колебания на резонансной частоте и ее гармониках. С помощью вибродатчика 5 и измерительноанализирующего блока 6 измеряют на каждой частоте амплитуды ускорения свободно затухающих, сигналов А, и А в моменты 1, и й и определяют коэффициенты поглощения как А1фПо полученным значениям строитсякривая регрессии коэффициента поглощения , (Е), затем вычисляем выраже.ниеА =1(Е) -(Е)3 аЕ,где Е - Е - исследуемый диапазон частот;М (Е) - регрессионная кривая ко 9эффициента поглощенияконструкции с предельнодопустимыми дефектами всоединении.Если выражение имеет отрицательный знак, то соединение двух элементов конструкции некачественное и онадефектна, если знак положительный,то конструкция может функционироватьи в дальнейшем.Формула и з о б р е т е н и яСпособ неразрушающего контроля соединения двух элементов металлической конструкции, заключающийся в том,что в одном элементе конструкции возбуждают упругие колебания на ее резонансной частоте, принимают эти колебания, измеряют коэффициент их по-глощения и с учетом измеренного ко 35 фиксировать изменение(Е), При одиСледовательно, если элементы изготов 50 55 нительного слоя; на фиг. 3 - зависимость(Е) от соотноп 1 ения коэффициентов поглощения в первом и втором элементах ,и н; на Фиг. 4 - устройство для нераэрушающего контроля соединения двух элементов металлической конструкции.Устройство содержит составную металлическую конструкцию 1, соединительный слой 2, динамический вибратор 3 с блоком 4 возбуждения, вибродатчик 5 с измерительно-анализирующим блоком 6, емкости с сыпучим материалом 7,Способ осуществляется следующим образом.Составную металлическую конструкцию 1, имеющую соединительный слой 2, помещают одним элементом в сыпучий материал 7. На другом элементе устанавливают динамический вибратор 3 с блоком 4 возбужденияи вибродатчик 5 с измерительно-анализирующим блоком 6. Экспериментально установлено, что коэффициент прохождения С вибрационной энергии через соединительный слой в определенном частотном диапазоне зависит от состояния этого соединительного слоя (фиг. 1). Соответственно, от этих же параметров зависит коэффициент поглощения системы(Е), Характер измерения ,(Е) зависит также и от соотношения собственных коэффициентов поглощенияо элементов конструкции. Из графика на фиг. 3 видно, что чем больше отношение /, тем больше динамика изменения с ростом частоты и тем проще иаковой величине коэффициента поглощения элементов, т.е. 4/ , = 1, величинаИ) =и не чувствительна к состояйию соединительного слоя. лены из одного материала, то прямое использование величины (Е) для диагностики качества соединения малоэффективно. Точность измерения сложной конструкции составляет величину 10-20%, следовательно, соотношение коэффициентов поглощения /в системе должно быть больше двух для получения хорошего разрешения при измерении(Е,) на разных частотах,Таким образом, для диагностики. качества соединения составной конструкциив целом должна быть использована частотная зависимость величины(Е) 45 25 ЗО,Ф д,Э ВЯкГц айаг З е. Составитель Г. Федоровеш Техред Л.Сердюкова Корректор О, Кравцова Редакто Заказ 1354/51 Тираж 788 ПодписноеВНИИПИ Государственного комитета ао изобретениям и открытиям и113035, Иосквв, 3-35, Рауаская наб д. 4/5 ГКНТ СССР роизводственно-издательский комбинат Патент , г. Ужгород, ул. Гагарина,И И10

Смотреть

Заявка

4246854, 19.05.1987

ЛЕНИНГРАДСКИЙ КОРАБЛЕСТРОИТЕЛЬНЫЙ ИНСТИТУТ

РЫКОВ СЕРГЕЙ АЛЕКСЕЕВИЧ, ПИРАЙНЕН ВИКТОР ЮРЬЕВИЧ, КУЗЬМИН ИГОРЬ ВИЛЕНОВИЧ

МПК / Метки

МПК: G01N 29/04

Метки: двух, конструкции, металлической, неразрушающего, элементов

Опубликовано: 30.03.1989
