Пособие при обучении арифметике слепых

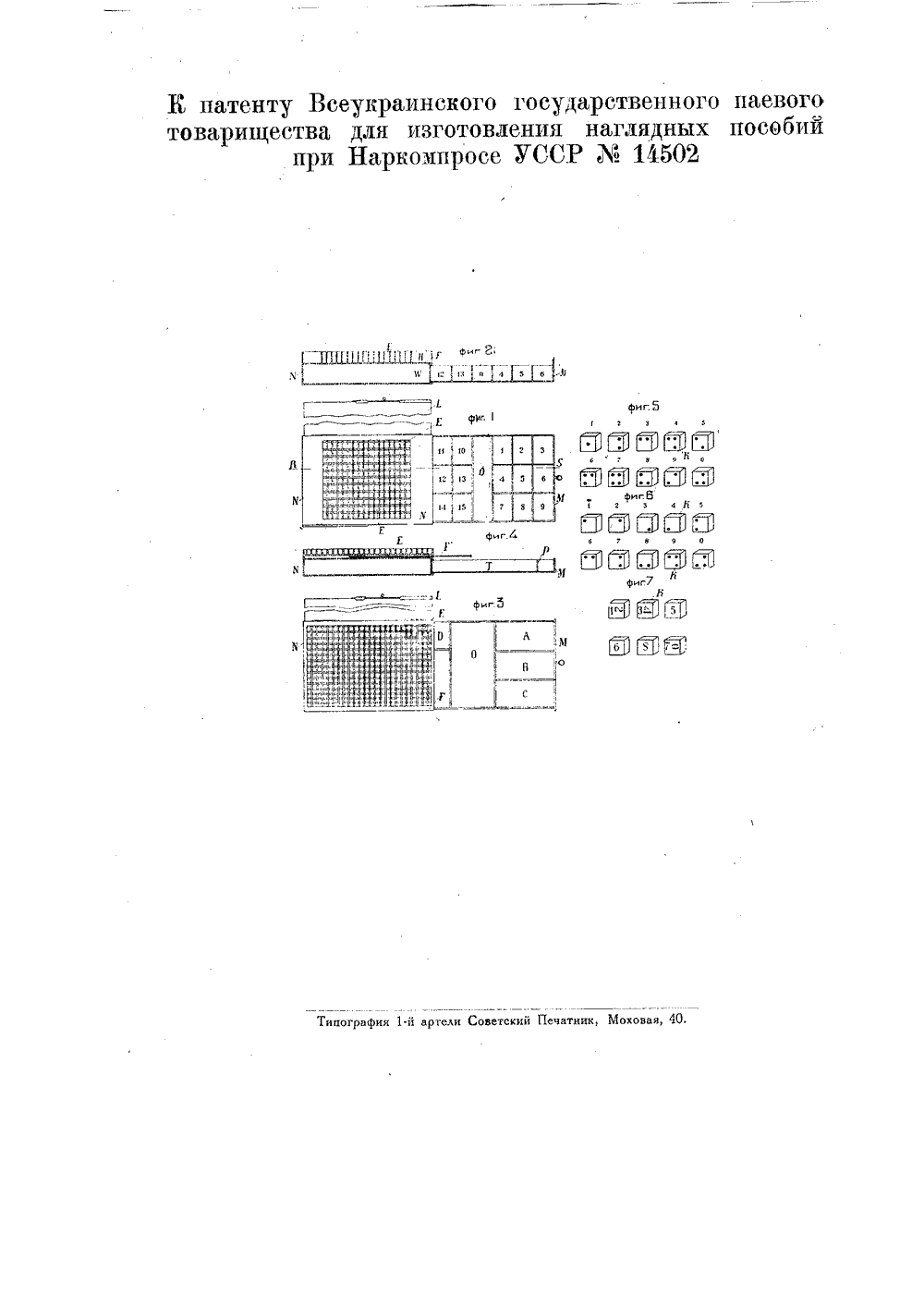

ПАТЕНТ НА ИЗОБРЕТЕНИЕ зифметике слепых К патен изготовл о государствосооий при27 года (за енного паев Наркомпрос яв, свид. М атель П. Я го товарищества дляУССР, заявленному14742). у Всеукраинск ия наглядных Ф марта 1Шерм Действительный изобре рта 1930от 31 март а. Дейст 930 года атента опубликовано 31распространяется на 15 л патента выда б и 7 изображены лишь циф анесенные на передних гра Предлагаемое изобретение, предста- На фиг. 5,вляющее пособие для обучения слепых ры и знаки, нарифметике, имеет целью облегчить пре- нях шашек,подавание, сделать его простым, живым Пособие (1-й вариант) предста- и интересным, в отличие от обычно при- влет деревянный или металлический меняемого метода обучения при помощиящик Ф (фиг, 1 и 2) с крышкой Ь, разбрайлевских досок, который недоступенделенный внутренним дном - наборной доспониманию детей и по которому обуче-кой о" - на два отделения; верхнее Н и ние взрослых крайне трудно, медленно нижнее И. В верхнем отделении Н праи требует расхода на дорого стоящую , вильными рядами расположены металлибумагу. Предлагаемое пособие может быть, ческие гнезда .Е наборной доски Х", имевыполнено как в видеклассной доски, ющие прямоугольное поперечное сечение, так и в виде ящика небольших размеров, а в нижнем отделении И помещена могущего служить пособием для учеников касса Л, представляющая собою выдвижи прибором для производства арифмети- ной ящик с отделениями 1 - 15, распреческих действий в обыденной жизни, деленными на правую группу 1 - 9 илевую взрослых слепых,группу 10 - 15, между которыми, с цельюНа чертеже фиг, 1 изображает вид по- , лучшей ориентировки обучающегося, рассобия сверху; фиг. 2 - то же, вертикаль- положено промежуточное отделение О, ный разрез по линии Л 8 на фиг, 1; В отделения кассы ЗХ укладываются фиг. 3 - вторую форму выполнения посо- металлические призматические шашки К, бия, вид сверху; фиг. 4 - третью форму соответствующие размерам гнезд Х. Кавыполнения пособия, в вертикальном раз"ждая из шашек снабжена на боковой грани резе; фиг. 5 - шашки с цифрами Брайля;выпуклой ориентировочной точкой, нредфиг, б - шашки со знаками цифр в виде назначенной для правильного вставления одной, двух или трех точек; фиг. 7 - , шашки в гнезда .Е. На верхних гранях шашки с рельефными арабскими цифрами, шашек .Ь. сделаны выпуклые арифметические знаки или цифры по системе Брайля, при чем в отделении 1 лежат шашки с цифрой 1, в отделении 2 - шашки с цифрой 2 и т, д отделение 10 служит для шашек с обозначением нулей, отделения же 11 - 15 предназначены для шашек с арифметическими знаками.Расставляя требуемые шашки .Е с цифрами и знаками в гнездах Е наборной доски Г, обучающийся производит действия обычным образом, не пользуясь бумагой, а имея перед собой рельефную картину вычисления.Другая форма выполнения (2-й вариант) предлагаемого пособия снабжена наборной доской Г (фиг. 3) с гнездами Е квадратного поперечного сечения. Выдвижная касса ЗХ имеет только четыре отделения-кассы А,Л,С и В для шашек Ь. (выполненных в виде прямоугольных параллелепипедов) и промежуточное отделение О. В каесах А, В и С лежат шашки с цифрами, а в кассе Э - шашки с арифметическими знаками, Цифры нанесены шрифтом Брайля на верхней и нижней гранях металлических шашек, что дает возможность на трех шашках (фиг, 5) расположить все десять цифр, а именно; на шашках кассы А - знаки цифр 1 (на верхней грани) и 2 (на нижней грани), из которых вторая служит и для обозначения цифры 3 при поворачивании шашки на 90; на шашках кассы В - знаки цифр 4 и 5, из которых первая при последовательном поворачивании шашки на 90 служит для обозначения цифр О, 6 и 8, а вторая - для 9, и на шашках кассы С - знаки цифры 7 и запасной 4, служащей, как сказано выше, также для обозначения цифр О, 6 и 8, Способ пользования этим видоизменением пособия не отличается от вышеописанного.Видоизменение (3-й вариант) предлагаемого пособия снабжено выдвижным ящиком Л, представляющим одну общую кассу Т (фиг. 4) для шашек К кубической формы, Наборная доска Г снабжена выдвижным днищем У, чтобы по окончании работы не тратить времени на разборку шашек, а непосредственно высыпать их в кассу Т, которая в это время должна находиться во вдвинутом положении. Внутренние стенки гнезд Е снабжены двумя желобками, в которые входят выпуклые точки на гранях шашек, когдапоследние вставлены в гнезда, а в днище Гнаборной доски, с тою же целью, могут, быть сделаны углубления в количествечетырех или шести штук, в два столбца.Таким образом, шашка К, вставленнаяв гнездо Е, выпуклыми точками на своихбоковых гранях попадает в желобки,а точками нижней грани в углубленияднища. Так как в этом случае днище 1, не может быть выдвинуто в сторону, онаборная доска 3 вместе с гнездами Еможет быть сделана откидной на шарни рах, чтобы при откидывании ее вправо(фиг. 4) шашки К высыпались в выдвинутую вправо же кассу Т, С целью получения бумажных оттисков с набранныхна доске Г чисел и формул примененаметаллическая откидная крышка А (фиг. 1и 3), на внутренней стороне которой сделаны углубления, соответствующие выпуклым точкам шашек К Для получения оттиска бумагу кладут поверх набранных шашек Ю и прижимают ее крышкой Л,Шашки Х, применяемые в описываемомвидоизменении пособия, имеют, как сказано выше, кубическую форму и снабжены цифрами Брайля, при чем на боковых гранях нанесены цифры 1, 2, 4 и 5,на верхней - 7, а на нижней - вторая 4,которые при соответствующем поворачи 1 вании шашки на 90, подобно сказанномув описании 2-го варианта, дают все десять цифр, некоторые из коих повторяются, Вместо цифр Брайля на трехгранях шашек К (фиг, 6) могут бытьприменены знаки цифр в виде одной,двух или трех точек, при чем одна точкапредназначена, при разных положенияхшашки, для обозначения цифр 1, 2, 3 и 4,две точки - для цифр 5, 6, 7 и 8 и группаиз трех точек - для цифр 9 и О.С целью облегчения пользования шаш ками лицам, незнакомым с цифрамиБрайля, грани шашек К (фиг. 7) могутбыть также снабжены выпуклыми араб скими цифрами 0 - 9, при чем цифра 2наносится на одной грани с цифрой 1,,цифра 4 - с цифрой 3, а 0 - с цифрой 7.В случае применения выдвижного днища Г (фиг,4) металлические шашки К мо, гут быть полыми, в приборе же с откидной наборной доской Г и углублениями, в ее днище должны применяться массивные шашки, Шашки с арифметическимизнаками помещаются в кассе Т за особойперегородкой Р (фиг. 4). Предмет патента.1. Пособие при обучении арифметике слепых с помещенными в одном ящике выдвижной кассой для цифр и знаков арифметических действий и с доской для набирания их, отличающееся применением предназначенных для составления чисел и формул на наборной доске Р призматических шашек К с выпуклыми на верхней грани арифметическими знаками и цифрами по системе Брайля и с ориентировочными выпуклыми точками на боковой их грани, размещаемых по отделениям 1 - 15 кассы И, распределенным на группу 1 - 9 для шашек К с цифрами и группу 10 - 15 для шашек со знаками, с целью облегчения отыскивания обучающимися цифр и знаков при расставлении соответственных им шашек по гнездам Е наборной доски У (фиг. 1 и 2),2, Форма выполнения указанного в п. 1 пособия, отличающаяся применением гнезд Е квадратного поперечного сечения и соответствующей формы шашек Ю, размещаемых всего в четырех кассах А, В, С, В и снабженных на верхней и нижней гранях цифрами по системе Брайля так, что на шашках кассы А нанесены знаки цифр 1 и 2, из коих последний служит и для обозначения цифры 3 при повора чивании шашки, на шашках кассы В -цифры 4 и 5, служащие при поворачиваниишашки и для цифр О, б,8 и 9, и нашашках кассы С - цифры 7 и запасная 4(фиг. 3 и 5).3. Форма выполнения указанного вп.п. 1 и 2 пособия, отличающаяся примене нием помещаемых в общей кассе У ша, шек К кубической формы с цифрамиБрайля 1, 2, 3, 4, 5, 7 на гранях(фиг. 4 и 5),4. При указанном в и. 3 пособии применение для помещения точек цифржелобков на стенках гнезд Х и углубле ний в днище наборной доски 1", дляоблегчения разборки шашек после работ,откидной наборной доски Р или выдвижного у нее днища, а для получения бумажных оттисков с набранных на доске 1чисел и формул - откидной крышки Лс углублениями против точек цифр (фиг.4).5, При указанном в п. 3 пособии при, менение на трех гранях кубических шашек Х системы знаков цифр в виде одной,двух или трех точек, из которых однаточка предназначена, при разных поло жениях шашек, для обозначения цифр 1,, 2, 3, 4, две точки - для цифр 5 - 8и группа из трех точек - для цифры 9 и О(фиг. 6).б. При указанном в п, 3 пособии применение на гранях кубических шашек Л.рельефных арабских цифр О - 9 с целью,облегчения пользования шашками лицами,незнакомыми с цифрами Брайля (фиг. 7),: 54. и графия 1-й артели Советский Пе оховая Б патенту Всеукраинского государственного паевоготоварищества для изготовления наглядных пособийпри Наркомпросе УССР М И 502
