Система крепления элементов котла

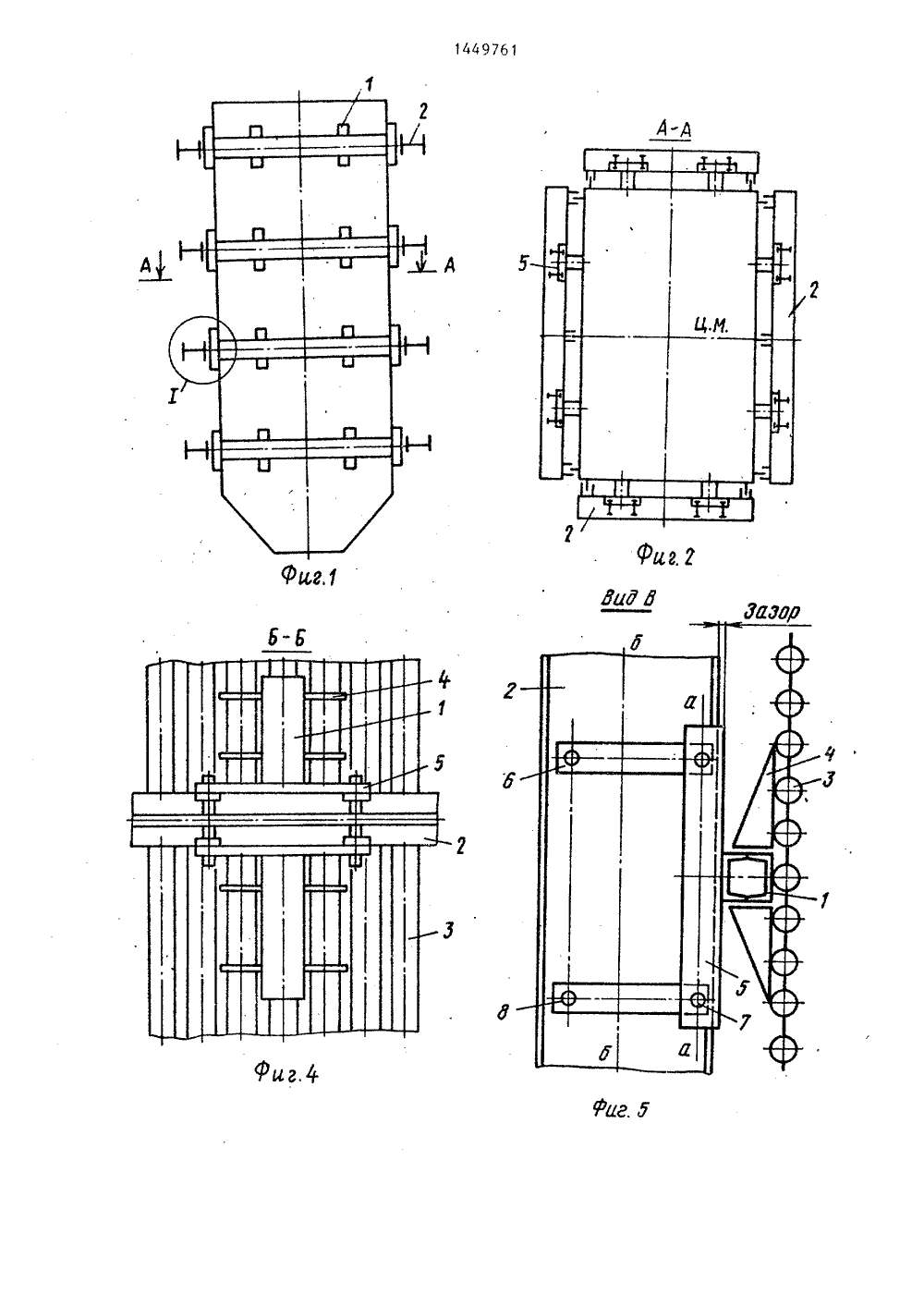

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН 22 В 37/24 САНИЕ ИЗОБРЕТЕНИЯ Н АВТОРСНОМУСВИДЕТЕЛЬСТВ выполнен в виде связанных между собойвзаимно пересекающихся вертикальныхи горизонтальных балок (Б) 1 и 2.Трубные панели 3 снабжены жестко прикрепленными фиксаторами в виде косы"нок 4, взаимодействующих с Б 1 и 2.Косынки 5 расположены горизонтальнопо обе стороны Б 2 в местах ее пересечения с Б 1 и жестКо скреплены споследними. Тяги б одним концом закреплены на косынках 5, а вторымна Б 2 с воэможностью поворота в горизонтальной плоскости. Такое выполнение исключает возможность возникновения крутящего момента в Б 1 и панелях, что позволяет закрепить экран ачерез Б 1 в любой точке по периметруэкрана вдоль поясов жесткости, обеспечивая свободное перемещение экрана с, относительно поясовжесткости. 6 ил.Х(56) Авторское свидетельство СССРУ 194839, кл. Г 22 В 37/24, 1966.Авторское свидетельство СССРУ 1196606, кл. Р 22 В 37/24, 1985,.(54) СИСТЕМА, КОТЛА(57) Изобреткотлостроенитеплоэнергетповьппение надснижения нап ЭЛЕИЕНТО ится к областиспользовано визобретения "аботы путемэкранах, Карка ние отно и м.б,ке. Цель ежности яжений в3 ГОСУДАРСТВЕННЫЙ КОМИТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТПРИ ГКНТ СССРИзобретение относится к области , котлостроения и может быть использовано в теплоэнергетике.Цель изобретения - повышение надежности работы путем снижения напряжения в экранах.На фиг,1 показана система крепления, общий вид; на фиг.2 - разрез А-А на фиг,1; на фиг,З - узел Т на , фиг.1, на фиг.4 - разрез Б-Б на фиг.З, на фиг.5 - ви 11 В на фиг,З; на фиг,6 схема действия сил в креплении.Система крепления элементов котла, содержащая каркас, выполненныйв виде связанных между собой взаимнопересекающихся вертикальных и горизонтальных балок 1 и 2, и трубныепанели 3, снабженные жестко прикрепленными фиксаторами в виде косынок 2 О4, взаимодействующих с вертикальнымибалками 1. Кроме того, система содер жит дополнительные косынки 5 и шарнирные тяги 6 с шарнирами 7 и 8, причем косынки 5 расположены горизон тально по обе стороны каждой горизонтальной балки 2 в местах ее пересече ния с вертикальными балками 1 и жест-ко скреплены с последними. Тяги 6 од, ним концом через шарнир 7 закреплены ЗО на дополнительных косынках 5, а вто, рым через шарнир 8 - на горизонталь: ной балке 2 с возможностью поворота в горизонтальной плоскости.Работа котла, оснащенного предлагаемой системой креплений его элементов происходит следующим образом.В процессе пуска котла его газо- плотный экран разогревается и начина" ет расширяться, перемещаясь в, горизонтальной плоскости в направлении от центра масс (Ц.М.), при этом трубные панели 3 совершают перемещение вдоль оси горизонтальных балок 2 и вместе с ними перемещаются и вертикальные 45балки 1 с косынками 5, совершая плоско-параллельное движение но окружности с радиусом равным длине тяг 6,При возникновении сейсмических или ветровых нагрузок на экран эти нагрузки в виде горизонтальных усилий Р, действующих вдоль трубных панелей 3, передаются на вертикальныебалки 1, закрепленные на металлоконструкциях котла или здания, в которых возникают силы реакции Й, равные сейсмическому усилию Р (фиг.6). Сила Р создает крутящий момент в вертикальных балках 1 вокруг их осей, рав" ный произведению силы Р на расстояние от места закрепления балок до плоскости экрана, т.е. М=Р 1. Этот момент уравновешивается моментом, создаваемым реакциями, возникающими в тягах 6, и передается на горизонтальные балки 2 в виде разнесенных сит М в шарнирах 8, т,е. момент воспринимается не экраном, а поясами жесткости. Таким образом, вертикальные балки 1 от действия на них сейсмичес" ких и ветровых горизонтальных усилий не имеют возможности повернуться вокруг своих вертикальных осей, что исключает возможность создания в трубных панелях 3 рассматриваемого момента, т.е. данное техническое решение позволяет закрепить газоплотный экран через вертикальные балки 1 в любой точке по периметру экрана вдоль поясов жесткости, обеспечивая свободное перемещение экрана относительно поясов жесткости и не создавая в трубных панелях 3 моментов уси лий. Это очень важно для надежности котлов, так как экран допускает воз-действие на. него достаточно больших усилий, действующих в плоскостях трубных панелей 3, но практически не может воспринимать момент относительно осей, лежащих в плоскостях панелей 3, так как представляет собой тонкую мембрану.Формула изобретенияСистема крепления элементов котла, содержащая каркас, выполненный в виде связанных между собой взаимно.пересекающихся вертикальных и горизонтальных несущих балок, и трубные панели, снабженные жестко прикреплен" ными фиксаторами в виде косынок, взаимодействующих с балками, о т л и - ч а ю щ а я с я тем, что, с целью повьппения надежности работы путем снижения напряжения в экранах, она содержит дополнительные косынки и шарнирные тяги, причем дополнительные косынки расположены горизонтально по обе стороны каждой горизонтальной балки в местах ее пересечения с вертикальными балками и жестко скрепле" ны с последними, а тяги одним концом закреплены на дополнительных косынках, а вторым - на горизонтальной балке с возможностью поворота в гори зонтальной плоскости.1449761Составитель Г.Петровактор Н.Гунько Хехред М.Дидык Корректор Л,Пат Заказ 6950/37 Тираж 400 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4
