Сосуд для напитков, пригодный к использованию в космическом пространстве

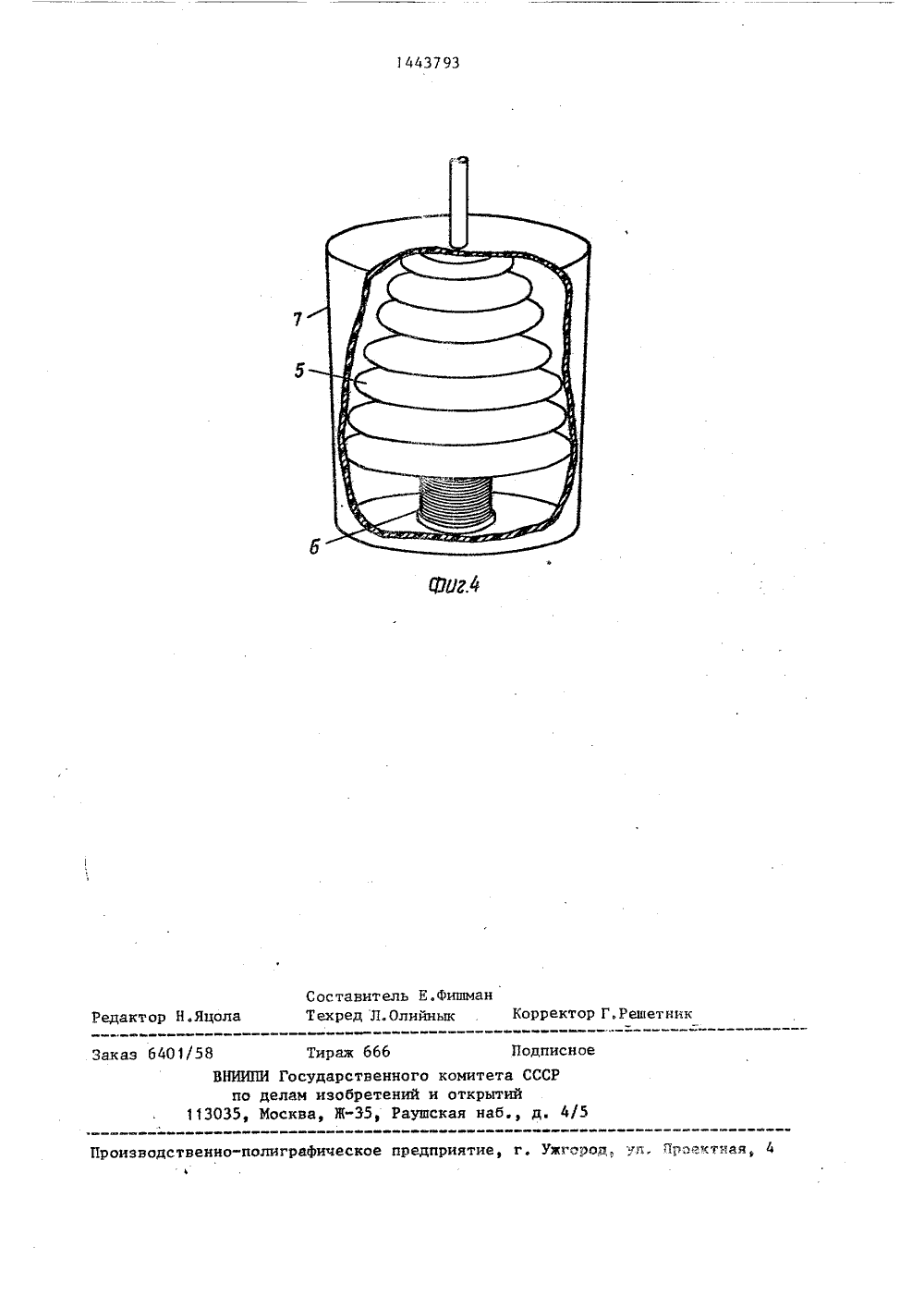

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИХ сгв а 1)4 В 65 В 1 г БРЕТЕНИ ПАТЕНТУ 7 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОВ ЕТНИЙ И ОТНРЫТИЙОПИСАНИЕ ИЗО(57) Изобретение относится к таредля жидких продуктов, а именно ксосудам для напитков, пригодным киспользованию в космическом пространстве. Целью изобретения является повышение удобства эксплуатации. сосуд через отверстие 2 заполняют жидкостью, которая поступает в эластичный мешок 3. Последний после полного заполнения принимает юрмувнутренней поверхности сосуда. Присливе жидкости открывают расположенный в горловине клапан и эластичныймешок 3 за счет сил упругости выдавливает жидкость из сосуда. Эластичныймешок 3 может быть выполнен из неупругого материала и тогда для жидкости в качестве источника давленияможно использовать газ, закаченныйпод давлением в пространство междужесткой внешней оболочкой и эластичным мешком, Кроме того, эластичныймешок 3 может быть выполнен гбфрированным, конической формы с жесткюми торцовыми стенками, а в качествеисточника давления можно использовать пружину, 2 з.п, ф-лы, 4 ил.Изобретение относится к таре дляжидких продуктов и может быть использовано в качестве сосуда для напитков, пригодного к использованиюв космическом пространстве.5Цель изобретения - повышениеудобства эксплуатации.На фнг. 1 изображен предлагаемый сосуд, общий вид, на фиг. 2 - 10то же, в качестве источника давления.используется газ, на фиг. 3 - то же,вариант выполнения, на фиг. 4 - тоже, в качестве источника давленияиспользуется пружина, 15Сосуд состоит из жесткой внешнейоболочки 1 с отверстием 2 для прохода напитка вовнутрь и из сосуда,расположенного в нем эластичногомешка 3 с горловиной, соединенной с 20отверстием 2 сосуда, и источникадавления для сжатия мешка до нерастянутого состояния, при этом в качестве источника давления можут бытьиспользован газ 4, закаченный в 25пространство между жесткой внешнейоболочкой 1 и эластичным мешком 3,последний может быть выполнен гофрированным, конической формы 5 с жесткими торцовыми стенками, а в качестве источника давления может бытьиспользована пружина 6, расположеннаямежду торцовыми стенками мешка идном оболочки 7,Жесткая внешняя оболочка 1 имеет вентиляционное отверстие 8, позволяющее расшириться эластичномумешку 3, когда жщкость вводится внего, в горловине 9 сосуда имеетсянормально закрытый клапан, а сосудможет иметь трубку 10.Сосуд работает следующим образом.Сосуд через отверстие 2 заполняют жидкостью, которая поступает вэластичный мешок 3. Когда мешок полностью наполнен жидкостью, он прижи"мается к внутренним стенкам жесткойвнешней оболочки 1, После полногослива жидкости иэ сосуда эластичныймешок 3 полностью .складывается.Использование эластичного мешка 3 50предотвращает образование любогонадповерхностного пространства вовремя процесса наполнения сосуда, аего упругие свойства создают усилиядля выдачи жидкости из сосуда. Вгорловине 9 сосуда имеется нормально закрытый клапан не показан),Этот клапан открывают при наполнении сосуда или его опорожнении и он может быть открыт, например, посредством пищевой соломки.В другом варианте выполнения со/суда эластичный мешок является гибким, но не упругим, а во внутреннее пространство между внешней оболочкой 1 и эластичным мешком заканчивается под давлением гаэ 4, который служит источником давления при опорожнении сосуда, Как только эластичный мешок 3 наполняется жидкостью до соответствующего уровня, газ, окружающий мешок, сжимается и оказывает постоянное давление на эластичный мешок 3 во время наполнения, предотвращая образование надповерхностного пространства. При открывании клапана для выдачи жидкости сжатый газ 4 расширяется и помогает выталкивать жццкость из эластичного мешка 3.В третьем варианте выполнения сосуд содержит упругую трубку 10, имеющую завальцованную хвостовую часть, которая стремится свернуться, т.е. трубка 10 имеет память, Эта трубка стремится вытолкнуть жидкость из внутреннего пространства, когда клапан открыт.Еще один вариант выполнения сосуда предусматривает выполнение эластичного мешка 3 гофрированным, конической формы 5 и перемещение его в закрытое положение посредством пружины 6, Благодаря пружинящему действию пружины 6 на гофрированный мешок не происходит образования надповерхностного пространства внутри сосуда во время наполнения его жидкостью. Когда требуется вылить жидкость из сосуда, открывают клапан, и пружина 6, сжимая гофрированный мешок, вытесняет жидкость. Коническая .форма позволяет эластично" му мешку 3 полностью складываться в концентрические кольца без образования мертвого пространства, в котором может остаться жидкость.формула и з о б р е т е н и я1. Сосуд для напитков, пригодной к использованию в космическом пространстве, содержащий жесткую внешнюю оболочку с отверстием для прохода напитков внутрь и из сосуда, о т - л и ч а ю щ и й с я тем, что, сз 14437 целью повышения удобства эксплуатации, он снабжен эластичным мешком с горловиной, расположенным в жесткой внешней оболочке и соединенным с ее отверстием горловиной, и источником давления для сжатия мешка до нерастянутого состояния, при этом объем мешка в нерастянутом состоянии меньше объема жесткой внешней оболочки, а объем мешка в растянутом состоянии соответствует максимально возможному объему напитка, равномуобъему жесткой внешней оболочки.2. Сосуд по п. 1, о т л и ч а ющ и й с я тем, что, в качестве ис 93точника давления используется гаэ, закаченный под давлением в пространство между жесткой внешней оболочкой и эластичным мешком. 3. Сосуд по п. 1, о т л и ч а ющ и й с я тем, что эластичный мешок выполнен гофрированным конической формы с жесткими торцовыми стенками, а в качестве источника давления используется прукина, расположенная между торцовой стенкой элас 1тичного мешка и дном жесткой внешней оболочки.1443793 Составитель Е.ФишманТехред Л.Олийнык Корректор Г,Решетник Редактор Н.Яцола Заказ б 401/58 Тираж ббб ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж-Э 5, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г, ужгород ул, Проектная, 4
