Раствор для химического полирования латуни

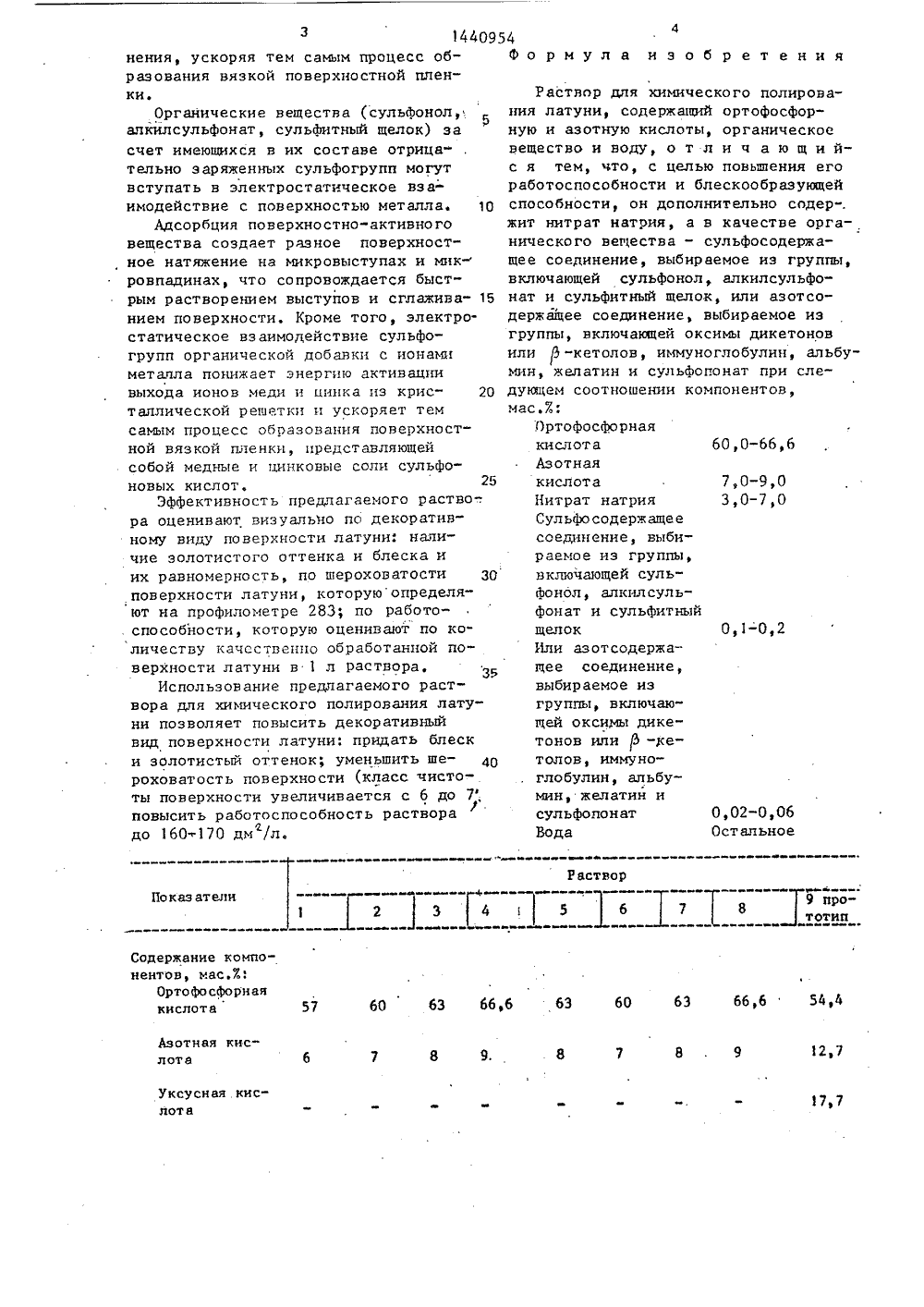

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 119) 01) 23 Р 3/06 НИЕ ИЗОБРЕТЕНИ ОПИ СВИДЕТЕЛЬСТВ Н АВТОРСН(54) РАСТВО ВАНИЯ ЛАТУН (57) Изобре химической растворам х латуни, и м в обрабатыв СКОГО ПОЛИРО Р ДЛЯ Х 1И тение ообработ имическ носится к областии, в частности кго полирования ожет бь ающих а ь использованораслях промыплен" ОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ 80308/23-02; 4155501/23-02.11. 88. Бюл. 1) 44альский научно-исследовательсститут трубной промьппленносности. Цель изобретения - повьппениеработоспособности и блескообразующейспособности раствора химического полирования латуни. Раствор химическогополирования содержит, мас. ; артофосфорную кислоту 60,0-66,6, азотнуюкислоту 7,0-9,0, нитрат натрия 3,07,0, сульфосодержащее соединение,выбираемое из группы, включающей сульфонол, алкилсульфонат и сульфитныйщелок, 0,1-0,2 или азотсодержащеесоединение, выбираемое из группы,включающей оксимы дикетонсв иликетолов, иммунаглобулин, альбумин,желатин и сульфапонат, 0,02-0,06,воду - остальное, Применение в раст- цворе химического полирования нитратанатрия в сочетании с сульфосодержащимили азотсодержащим соединением ука"занной выше номенклатуры позволяетповысить бпескообразующие свойствараствора,его работоспособность, атакже снизить уровень шероховатостиобработанной поверхности. 1 табл.Изобретение относится к химической обработке, в частности к растворам химического полирования латуни, и может быть использовано в металло" обрабатывающих отраслях промьппленности.Цель изобретения - повышение работоспособности и блескообраэующей спо собности раствора для химического по" 10 лирования.Конкретные составы предлагаемого раствора для химического полирования ,и его свойства приведены в таблице.15Химическому полированию в предлагаемом растворе подвергались образпы, изготовленнье иэ латуни ЛС 59-1, Л 63, Л 68 Т, Л 67, Л 68. Изделия предварительно обезжиривали в течение 20- 20 30 мнн при 60-80 С в водном растворе моющего средства "Полинка" или, "БертолинБ", затем промывали и сушили. Для химического полирования изделия выдерживали в укаэанных составах 1 - 15 3 мин, промывали и сушили.Растворы для химического полирования готовили путем добавления к смеси азотной и ортофосфорной кислот азотнокислого натрия, азотсодержащей 30 органической добавки или органической добавки, содержащей сульфогруппу.В качестве органических добавок выбирают следующие соединения.35Сульфонол - порошок (ТУ 6-01"1001- 75), относится к алкиларилсульфонатам и получается сульфированием продукта алкилирования бензола тетраме" ром пропилена, Трудногорючий продукт. 40Алкилсульфонат, содержащий в алильном радикале 11-17 углеродных атомов, получается сульфохлорированием алканов с последующей щелочной обработкой образующегося сульфохлори давСульфитный щелок (ОСТ, 13-183-83) смесь углеводов и солей лигносульфоновых кислот, образующаяся при сульфитной варке целлюлозы. Сульфогруппа, связанная с фенольным остатком лигнина, обусловливает поверхностно-актив ные свойства сульфитного щелока. Сульфопонат (ТУ 17 РСФСР 12-0401-81) - смесь водных растворов пеп.55тидов с алкилсульфонатом, содержащимвалкильном радикале 11"17 атомовуглерода, Получается растворением алкилсульфоната в белковом гидроли- эате при 50-70 С.Желатина (ГОСТ 11293-78) - белко вый материал, полидисперсная смесь полипептидов и их агрегатов, продукт переработки отходов кожевенного производства.Иммуноглобулин (ТУ 42.14.113-77)- 1 О -ный водный раствор иммунологической фракции белка, выделенной из крови человека.Альбумин - один иэ главных белковых компонентов сыворотки крови.Диметилглиоксим (ГОСТ 5828-77) получают взаимодействием гидроксиламина с диацетилом или его ионооксимом.Оксимы образуются лри взаимодействии дикетонов или-кетолов - продуктов уплотнения оксосоединений в присутствии щелочных агентов - с гидроксиламином. В качестве оксимов используют оксимум 2-пентанол"4-она, оксим 4-гептанол-она, оксим 4-деканол-она, диметилглиоксим, оксимдиацетонового спирта.Применение органических азотсодержащих веществ в качестве блескообраэующей добавки в составе для химического полирования связано с их комплексообразующими свойствами. Содержащее пептидные связи или оксимные группировки, которые могут взаимодействовать с металлической поверхностью, азотсодержащее органическое вещество способствует быстрому формированию вязкой поверхностной пленки, сопровождающемуся сглаживани-, ем шероховатостей и микронеровностей.Белки и гидролизаты белков (желатина, иммуноглобулин, альбумин и полипептидная составляющая сульфопоната) участвуют в образовании поверхностной пленки своими пептидными связями, а также карбоксильными и аминогруппами, возникающими при частичном гидролизе пептидных связей, при этом образуются медные комплексы.Возможность связывания ионов меди в растворимые комплексные соли понижает энергию активации выхода ионов из кристаллической решетки и ускоряет тем самым процесс сглаживания металлической поверхности.Оксимы оксосоединений при взаимодействии с катионами металлов, в частности с медью и цинком, могут образовывать внутрикомплексные соеди54 Фо рмул а изобретения 7,0-9,0 3,0-7,0 кислотаНитрат натрия Сульфосодержащее соединение, выбираемое из группы, включающей сульфонол, алкилсульфонат и сульфитный щелокИли азотсодержащее соединение, выбираемое из группы, включающей оксимы дике- тонов или 3 -кетолов, иммуноглобулин, альбумин, желатин и сульфопонат Вода 0,1-0,2 0,02-0,06 Остальное ЬГ 11.1 1 Показ атели 2 3 45 6 7 8тотнп Содержание компонентов, мас.У.: Ортофосфорная кислота60 63 66,6 63 60 63 66,654,4 57 Азотная кислота 12,7 8 9,Уксусная кислота 17,7 314409нения, ускоряя тем самым процесс образования вязкой поверхностной пленки.Органические вещества (сульфонол,алкилсульфонат, сульфитный щелок) засчет имеющихся в их составе отрицательно заряженных сульфогрупп могутвступать в электростатическое взаимодействие с поверхностью металла, 10Адсорбция поверхностно-активноговещества создает разное поверхностное натяжение на микровыступах и микровпадинах, что сопровождается быст"рым растворением выступов и сглажива" 15кием поверхности, Кроме того, электростатическое взаимодействие сульфогрупп органической добавки с ионамнметалла понижает энергию активациивыхода ионов меди и цинка из кристаллической решетки и ускоряет темсамым процесс образования поверхностной вязкой пленки, представляющейсобой медные и цинковые соли сульфоновых кислот.26Эффективность предлагаемого раство-.ра оценивают визуально по декоративному виду поверхности латуни: наличие золотистого оттенка и блеска иих равномерность, по шероховатости 30поверхности латуни, которуюопределяют на профилометре 283; по работоспособности, которую оценивают по количеству качсствепно обработанной поверхности латуни в 1 л раствора,Использование предлагаемого раст"вора для химического полирования латуни позволяет повысить декоративныйвид поверхности латуни; придать блески золотистый оттенок; уменьшить шероховатость поверхности (класс чистоты поверхности увеличивается с б до 7 ф,повысить работоспособность растворадо 160 170 дм /л,Раствор для химического полирования латуни, содержащий ортофосфорную и азотную кислоты, органическое вещество и воду, о т л и ч а ю щ и йс я тем, что, с целью повышения его работоспособности и блескообразующей способности, он дополнительно содер-. жит нитрат натрия, а в качестве органического вещества - сульфосодержащее соединение, выбираемое иэ группы, включающей сульфонол, алкилсульфонат и сульфитный щелок, или азотсодержа 1 цее соединение, выбираемое из группы, включающей оксимы дикетонов или-кетолов, иммуноглобулин, альбумин, желатин и сульфопонат при следующем соотношении компонентов, мас.У.:Пртофосфорнаякислота 60,0-66)6Азотная1440954 Продолжение таблицы Раствор Показ ат елитюе мащж а жаФ Ш1 2 4: 5 б 7 Т9 проТОТИПФ Э 5 7 5 Э 5 Нитрат натрия Сулъфонол 0,10,08 АПКИЛСьгЛЬфонат Сульфатный, щелок 0,2 Оксииы оксосоединенийОь 02 0,04 0,06 До 100 До 00 До 100 До 00 До 100 До 100 До 100 До 100 До 100 Свойства Блеск Блеск Блеск НетблесНетблесзоло" ЗОЛО- ЗОЛОТИСТЫй ТИСТЫй тистый оттенокотте" оттеоттеотте- нок ность НОК иок нок 1 в 34 1 в 34 1 в 34 1 ьЭ 4 1 ьЭ 41 в 34 1 в 34ь 34 в 34 после обработки в 33 Ов 82 Ов 75 Ов 78 в 30 Оь 8 Ов 7 Оь 75 2 в 5 2-6 1-2 1-2 1-6 1-2 1-2 1-2 1-2 Температура, С 2-23 17-33 17-23 17-23 17-23 17-23 17-23 17"23 20 Рвботоспособностьраствора Ом /л 10,0 160 170 170 14,0 160 170 170 в 94 Составитель В. БелоглазовРедактор Л.Веселовская Техред М .Дидык Корректор С.Иекмар Заказ 6145/30 Тираж 992ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москнаь Ж, Раушская наб., д. 4/5 Подпис.пое Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Состояниеповерхностилатуни Дероховатостьповерхностилатуни, мкмдо обра"ботки Режим полированияВремя, мнн Блеск,з Оло"тнстый Блеск, Блеск,З ОЛО- З ОЛОТИС ТИСТЫЙтый оттенок Слабыйблеск,разно"тен
