Способ определения солесодержания котловой воды

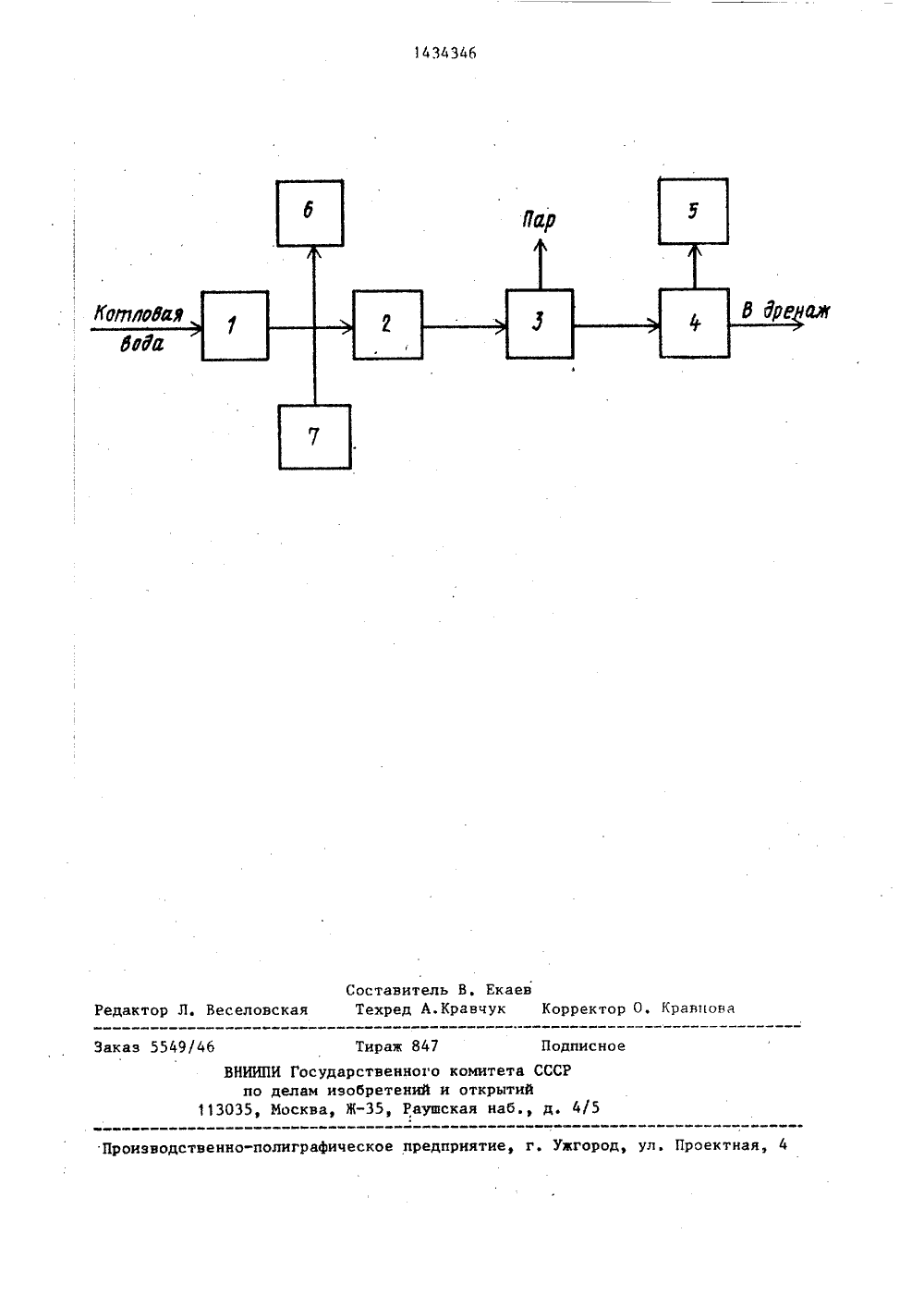

: СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН С 01 Н 27/О ОПИСАНИЕ ИЗОБРЕТЕ АВТОРСКОМУ СВИДЕТЕЛЬСТВУос оры, регусистемы.Машинострое й регистрирМ., 1981. СОЛЕСО Р 4) СПОСОБ ОПРЕДЕЛЕИЯ КОТЛОВОЙ ВОДЫ СУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(56) Автоматические прилятсры и вычислительныеСправочное пособие. Л.:ние, 1976, с. 158.Солемер автоматическющий САР 1-12. Паспорт ЯО 1434346 7) Изобретение относится к технйке определения солесодержания котловойводы и предназначено для использования в котельных химических предприятий и цветной металлургии. Цельюизобретения является повьппение точности и надежности определения. После очистки котловой воды (КВ) измеряют температуру и давление КВ, поддерживая адиабатический режим, Последросселирования КВ поддерживают еетемпературу равной температуре кипения КВ, После кипения измеряют электрическое сопротивление КВ и рассчитывают ее солесодержание, 1 ил.содержит очиститель 1, дроссель 2,разделитель 3, датчик 4 солесодержа,ния, датчики 5 и 6 температуры и, датчик 7 давления.Способ осуществляется следующимобразом.1(отловая вода из котла, проходяпоследовательно через очистительдроссель 2, разделитель 3 и датчик4, поступает в дренаж, Измеряетсятемпература датчиком 6, давлениедатчиком 7 до дросселирования и температура датчиком 5 после дросселирования. В оезультате дросселирования происходит разделение котловойводы на две фазы: пар и воду, В разделителе 3 пар отводится, а вода подается в датчик солесодержания, гдепроисходит измерение ее электроповод ности, по которой определяют солесодержание, Измерения ведут в адиабатическом режиме, для чего участоксистемы после очистителя до выходного патрубка датчика солемера тщатель но теплоизолируют,С целью учета испарившейся частиводы при дросселировании, отведен"ной в дренаж, определяют коэффициент а по формуле (5), полученноезначение умножают на измеренное значение солесодержания и определяютистинное значение солесодержаниякотловой воды до дросселирования поформуле (3).П р и м е р. Поступающую из котла-утилизатора котловую воду с темопературой 212 С и давлением 20 атаочищают от механических примесей,дросселируют, разделяют на пар и воду. После дросселирования давлениепадает до атмосферного, а температуракотловой воды и пара устанавливаетсяна уровне температуры насыщения водяоных паров (100 С). Затем измеряют солесодержание Ф котловой воды, поступающей в датчик, которое составляетв соответствии с измеренным электрическим сопротивлением 1000 мг/л.Находят по таблицам теплосодержание котловой воды, конденсата и па-:ра, ккал/кг: 1, = 100,1; 1= 639,1;216,6,11 тзОпределяют коэффициент а =3.-1550,7651.По формуле 3, = аопределяют истинное солесодержание котловой воды; а, = 1000 0,7651 = 765,1 г/л. Формула изобретения солесодержание оставшейсяводы после дросселирования;коэффициент соотношения солесодержаний или объемовпробы котловой воды до ипосле дросселирования, который определяют из условиятеплового баланса пробы котловой воды до и после дрос-,селирования,где теплосодержание котловойводы при температуре кипения, соответствующей барометрическому давлению;теплосодержание сухого насыщенного пара при барометрическом давлении;теплосодержание котловойводы при значениях температуры и давления до дросселирования. где 1 1Способ определения солесодержания котловой воды, включающий очистку пробы от механических примесей, дросселирование до барометрического давления данной местности, измерение содержания по электрическому сопротивлению воды, о т л и ч а ю щ и й с я тем, что, с целью повышения точности игнадежности измерения, участок систе" мы от очистителя до выходного патрубка датчика солемера теплоиэолируют и в адиабатическом режиме измеряют температуру и давление до дросселирования, после дросселирования поддерживают температуру пробы котлойой воды, соответствующую температуре кипения котловой воды при барометри" ческом давлении данной местности, после окончания кипения измеряют солесодержание оставшейся воды, а солесодержание котловой воды Я оп ределяют по формуле1434346 Составитель В. Екаевдактор Л. Веселовская Техред А.Кравчук Корректор О, Кравцов каз 5549 Тираж 8 одпис 4 Производственно-полиграфическое предприятие город, ул, Прое ВНИИПИ Госуд по делам и113035, Москва рственного комитета ССобретений и открытий %-35, Раушская наб., д
