Способ формирования сигнала коррекции при репродукции оригинала изображения

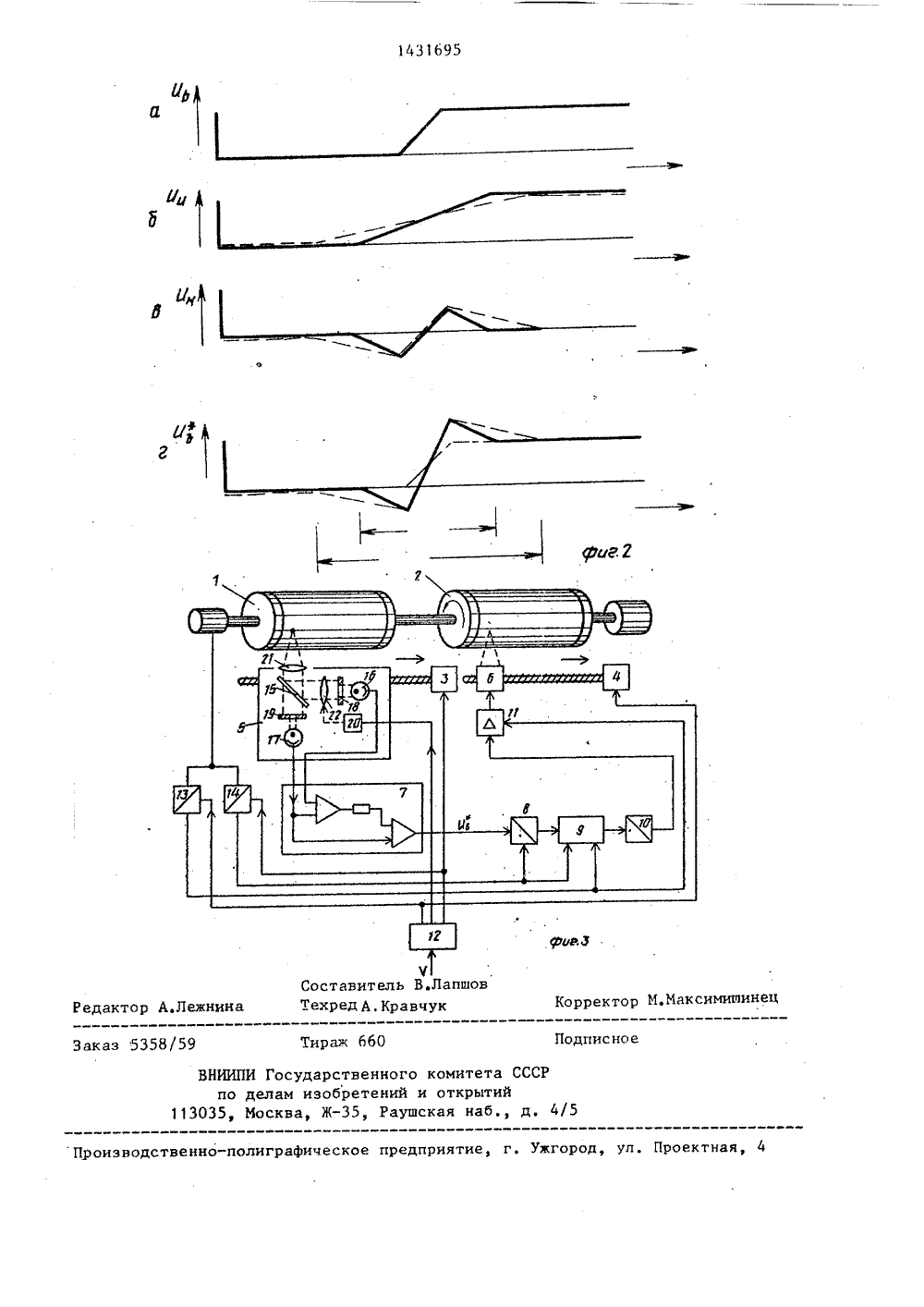

(5 И 4 Н 04 Н 1/411 ПИСАНИЕ ИЗОБРЕТЕНИЯ АТЕНТУ 6, кл. 358-80,РАЖЕ (57) ной ния сить Изобретенехнике реечатных дю е относится к электронродукции и изготовлерм и позволяет повыФормирования сигнала об состоит в том, что тоэлектронное считывачком оригинала изобраточность кции. Спо ствляют о ветовым п ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЬПЗФ(54) СПОС ОБ ФОРМИРОВАНИЯ СИГНАЛА КОРИ РЕПРОДУКЦИИ ОРИГИНАЛА ИЗОБжения и Формирование сигнала иэображения и сигнала Фона, окружающего счи" тываемую точку изображения. Путем вычитания сигнала фона из сигнала иэображения Формируют сигнал коррекции. Коррекцию сигнала изображения осуществляют путем суммирования сигнала иэображения и сигнала коррекции в момент пересечения световым лучом контура иэображения. Для повышения точности коррекции осуществляют изменение длительности сигнала коррекции путем прямо пропорционального изменения величины Фона и соответствующее изменение диапазона длительности скорректированного сигнала изображенияпутем его сжатия или растяжения в соответствии с масштабом репродуцированного изображения. Способ поясняется работой устройства. 4 з.п. Ф-лы, 3 ил.1431695 Изобретение относится к электронной технике репродукции и изготовления печатных Форм.Цель изобретения - повышение точ 5ности Формирования сигнала коррекции.На Фиг.1 изображена апертура светового пучка на оригинале иэображения контурной линии; на Фиг.2 - Форма видеосигнала при пересечении световым пучком контурной линии оригинала иэображения; на Фиг.З - структурная электрическая схема устройства, реализующего способ Формированиясигнала коррекции при репродукции 15оригинала изображения.Способ Формирования сигнала коррекции при репродукции оригиналаизображения осуществляют следующимобразом. 20Оптоэлектронно считывают оригинализображения световым пучком (фиг,1),Формируют сигнал изображения (Фиг.З),Формируют сигнал Фона, окружающегосчитываемую точку, формируют сигнал 25коррекции путем вычитания сигналафона из сигнала иэображения и коррекцию сигнала изображения путем суммирования сигнала изображения и сигнала коррекции в момент пересечения 30контура изображения световым пучком,изменяют длительность сигнала коррекции путем изменения величины Фона,которая прямо пропорциональна длительности сигнала коррекции, и изменяют диапазон длительности скорректированного сигнала изображения путемего сжатия (растяжения) в соответст-вии с маснтабом репродуцируемогоизображения.40При этом произведение длительностисигнала коррекции на сигнал, соответ(;твующий масйтабу изображения, равня 4 тся постоянной величине.Сигнал Фона Формируют путем оптоэлектронного считывания соответствующего Фона считываемых точек изображе"ния в оригинале изображения,Сигнал Фона Формируют путем усреднения полученных поточечным считыва-,50нием величин сигналов изображения,соответствующих сигналам Фона, приэтом произведение длительности сигнала Фона на сигнал, соответствующиймасштабу изображения, равняется пос 55тоянной величине.Устройство, реализующее способФормирования сигнала коррекции прирепродукции оригинала изображения 2(фиг.З), содержит вращающийся барабан 1 для считывания изображения с оригинала, вращающийся барабан 2 для воспроизведения изображения, первый 3 и второй 4 блоки подачи, считывающий оптико-электронный блок 5, блок б воспроизведения, блок 7 коррекции сигнала, аналого-цифровой преобразователь (АЦП) 8, блок 9 памяти, цифроаналоговый преобразователь (ЦАП) 10, выходной усилитель 11, блок 12 управления, первый 13 и второй 14 делители частоты.Считывающий оптико-электронный блок 5 с носителем изображения содержит полупрозрачное зеркало 15, первый оптико-электронный преобразователь (ОЭП) 16, второй оптико-электронный преобразователь 17, первую 18 и вторую 19 диафрагму, исполнительный блок 20, первый 21 и второй 22 объективы с переменным Фокусным расстоянием.Устройство работает следующим образом.С вращающегося барабана 1 для считывания изображения с оригинала оптический световой пучок проецируется на считывающий оптико-электронный блок 5, т.е. на первый и второй ОЭП 16 и 17 через первый объектив 21, полупрозрачное зеркало 15 и соответственно второй объектив 22 с переменным фокусным расстоянием и первую диафрагму 18 и вторую диафрагму 19. Вращающийся барабан 1 для считывания изображения с оригинала и вращающийся барабан 2 для воспроизведения изображения перемещаются соответственно от первого блока 3 подачи относительно считывающего оптико-электронного блока 5 и второго блока 4 подачи относительно блока б воспроизведения. Фокусное расстояние второго объектива 22 с переменным фокусным расстоянием изменяется посредством исполнительного блока 20, который проецирует апертуру в различнык размерах (Фиг.1). Сигнал изображения (11) (Фиг.З) с первого ОЭП 16 и сигнал Фона (11 ) с второго ОЭП 17 поступают на соответствующие входи блока 7 коррекции, где Формируется сигнал коррекции 11 (Фиг.2,а-в), При этом длительность времени или ширина сложения зависит от величины области Фона, которая изменяется под действием управляющего сигнала (можно управлять юириной действия сигнала коррекции 11), Обост 1431695ренный сигнал изображения О (фиг.2 г)преобразуется в АЦП 8 в цифровую Форму. С выхода АЦП 8 цифровой сигнал подается в блок 9 памяти. Затемненные5 сигналы с блока 9 памяти считываются с тактовой последовательностью частоты, управляемой соответственно с первого и второго делителей 13 и 14 частоты. Сигнал с выхода блока 9 памяти 10 поступает на блок 6 воспроизведения через последовательно соединенные ЦАП 10 и выходной усилитель 11. Блок 6 воспроизведения воспроизводят оригинал поточечно и построчно в соответствии с выбранным масштабом, увеличивая или уменьшая изображение на носителе записи, например на Фотопленке, расположенной на барабане 2 для воспроиз ведения изображения. При этом первый 20 и второй блоки 3 и 4 подачи, первый и второй делители 13 и 14 частоты уп- . равляются от блока 12 управления.Таким образом за счет изменения ширины действия на стороне считыва ния получают независимые от Фактического масштаба воспроизведения области коррекции различной ширины. жения путем суммирования сигналаизображения и сигнала коррекции вмомент пересечения контура изображения световым пучком при считыванииоригинала изображения, о т л и ч а -ю щ и й с я тем, что, с целью повыше"ния точности формирования сигналакоррекции, после Формирования сигнала коррекции изменяют длительностьсигнала коррекции путем изменения величины фона, которая прямо пропорциональна длительности сигнала коррекции, и изменяют диапазон длительностискорректированного сигнала иэображения путем его сжатия (растяжения) всоответствии с масштабом,репродуцируемого изображения,2. Способ по п.1, о т л и ч а ю -щ и й ся тем, что произведение длительности сигнала коррекции на сигнал, соответствующий масштабу иэображения, равняется постоянной величине.3, Способ по п,1, о т л и ч а ющ и й с я тем что сигнал Фона Формируют путем оптоэлектронного считывания соответствующего Фона считываемых точек изображения в оригиналеиэображения,Формула изобретения 30 1, Способ Формирования сигнала коррекции при репродукции оригинала изображения, включающий оптоэлектронное поточечно-построечное считывание оригинала изображения световым пучком, Формирование сигнала изображения, Формирование сигнала Фона, окружающего считываемую точку, формирование сигнала коррекции путем вычитания сигналафона из сигнала изображения и коррекцию сигнала изобра 4Способ по п.1, о т л и ч а ю - щ и й с я тем, что Формируют сигнал Фона путем усреднения полученных по- точечным считыванием величин сигналов изображения, соответствуоцих сигналам Фона.5. Способ по п,1, о т л и ч а ю - щ и й с я тем, что произведение длительности сигнала Фона на величину сигнала, соответствующего масштабу изображения, равняется постоянной ве"личине.1431695 В.Лап Составител Техред А, К ктор М.Максимиии Редактор а ч Тираж 660 Заказ 53585 е ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий3035, Москва, Ж, Раушская наб д. 4 зводственно-полиграфиче предприятие, г, Ужгород, ул. Проектная, 4
