Устройство для измерения среднего значения к. п. д. энергетических, установок
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

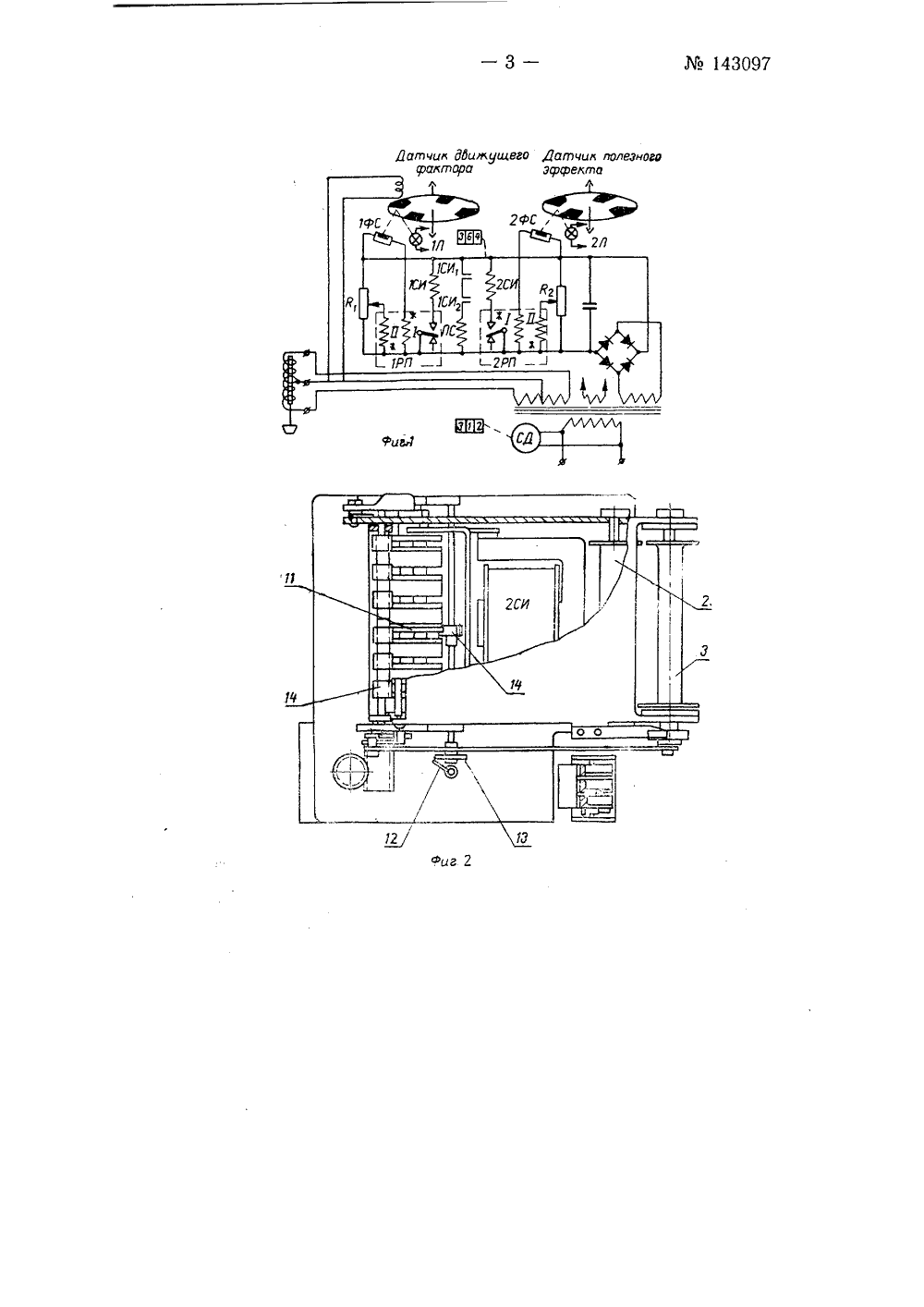

143097на постояннйЬМтрЫение, снимаемое с делителей Р, и Я,. Поляризованное реле 1 Ц запускает. электромеханический счетчик 1 СИ импульсов, отсчитывающ 4 й постоянные количества движущего фактора. Счетйчик выдает,оЛщнвапульс при отсчете определенного количества импульсов от датчикОдин контакт 1 СИ, счетчика связан с якорем и замыкается йрййаждом срабатывании, а другой 1 СИ при установке счетчика на заданное число. В этот момент оказываются замкнутыми оба контакта 1 СИ, и 1 СИ, и начинается выходной импульс. Количество полос на дисках первичных датчиков и количество импульсов, после которых выдается выходной импульс счетчика 1 СИ, выбираются так, чтобы на бумажной ленте печатались цифры, соответствующие значению к.п.д, энергоустановки без переводного коэффициента.Реле 2 РП включает электромеханический счетчик 2 СИ. При каждом его срабатывании якорь электромагнита вращает через шестерни первый десятичный барабан, на котором смонтированы резиновые выпуклые цифры, Над счетчиком установлена подвижная рамка 1, на которой смонтированы две катушки 2 и 3 с бумажной лентой. Лента с катушки 2 проходит вокруг вращающегося ролика 4 на катушку 3. Нажимной планкой 5 бумага прижимается к барабанчикам и на ней отпечатываются цифры, стоящие против планки. Барабанчики непрерывно смазываются с помощью полоски 6 из мягкой пористой массы б, пропитанной чернилами,Устройство работает следующим образом. Оба электромеханических счетчика считают приходящие от датчиков импульсы. Когда количество импульсов на счетчике 1 СИ достигает определенной величины, он своими контактами 1 СИ, и 1 СИ включает печатающий соленоид ПС, К сердечнику соленоида ПС прикреплена зубчатая рейка 7, выполненная в виде цилиндра с кольцевыми проточками, При втягивании сердечника рейка вращает шестерню 8, закрепленную на оси 9, против часовой стрелки. В начале поворота кулачок, установленный на оси, увлекает вниз рычаг 10 вместе с рамкой, на которой он закреплен, При этом происходит печатание показания счетчика 2 СИ на бумаге. После окончания импульса от счетчика 1 СИ пружина возвращает сердечник соленоида ПС и остальные механизмы в исходное положение.На одной оси с барабанчиками, отсчитывающими значение к.п.д. установлены шестерня 1 и ряд цифровых барабанчиков, отсчитывающих время. Привод их осуществляется от синхронного двигателя СД через водило 12, четырехлучевую звездочку 13, шестерни 14 и 11 с передаточным соотношением 1: 2,5 и одну из шестерен-десятников 14. При такой передаче первый барабанчик через каждую секунду дискретно переходит на одну цифру. При необходимости передаточное отношение может быть изменено.Предмет изобретенияУстройство для измерения средпего значения к.п,д. энергетических установок по авт, св.133096, содержащее два измерительных прибора, замеряющих суммарные расходы движущего фактора и выработанной электроэнергии и дающих на выходе электрические импульсы, приводящие в действие два счетных механизма, причем счетчик прибора расхода движущего фактора снабжен контактным приспособлением для подачи сигнала, фиксирующего показания счетчика электрической энергии, о т л и ч а ю щ е е с я тем, что, с целью автоматизации процесса фиксации замеренных количеств электрической энергии, счегчик последней снабжен электромагнитным печатающим механизмом, приводимым в действие импульсами счетного механизма второго прибора,143097Датчик дбигкушеео Датчик пслеэнсво оактара э(офекта143097 фиг 3 Поди, к печ. 23.11.62 13 ак 1778 Формат бум 70 К 1081/1 а Тираж 950 ЦБТИ прн Комитете по делам изобретений и открытий при Совете Министров СССР Москва, Ценгр, М. Черкасский пер., д. 2/6.Объем 0,3 о изд, л. Цена 4 коп Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14.
СмотретьЗаявка
690502, 24.12.1960
Каханович В. С, Мороцкий Л. П
МПК / Метки
МПК: G01L 3/26, G01R 11/54
Метки: значения, среднего, установок, энергетических
Опубликовано: 01.01.1961
Код ссылки
<a href="https://patents.su/4-143097-ustrojjstvo-dlya-izmereniya-srednego-znacheniya-k-p-d-ehnergeticheskikh-ustanovok.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для измерения среднего значения к. п. д. энергетических, установок</a>
