Модуль тактильной индикации
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1417026
Авторы: Вайсман, Вербук, Колокольников
Текст

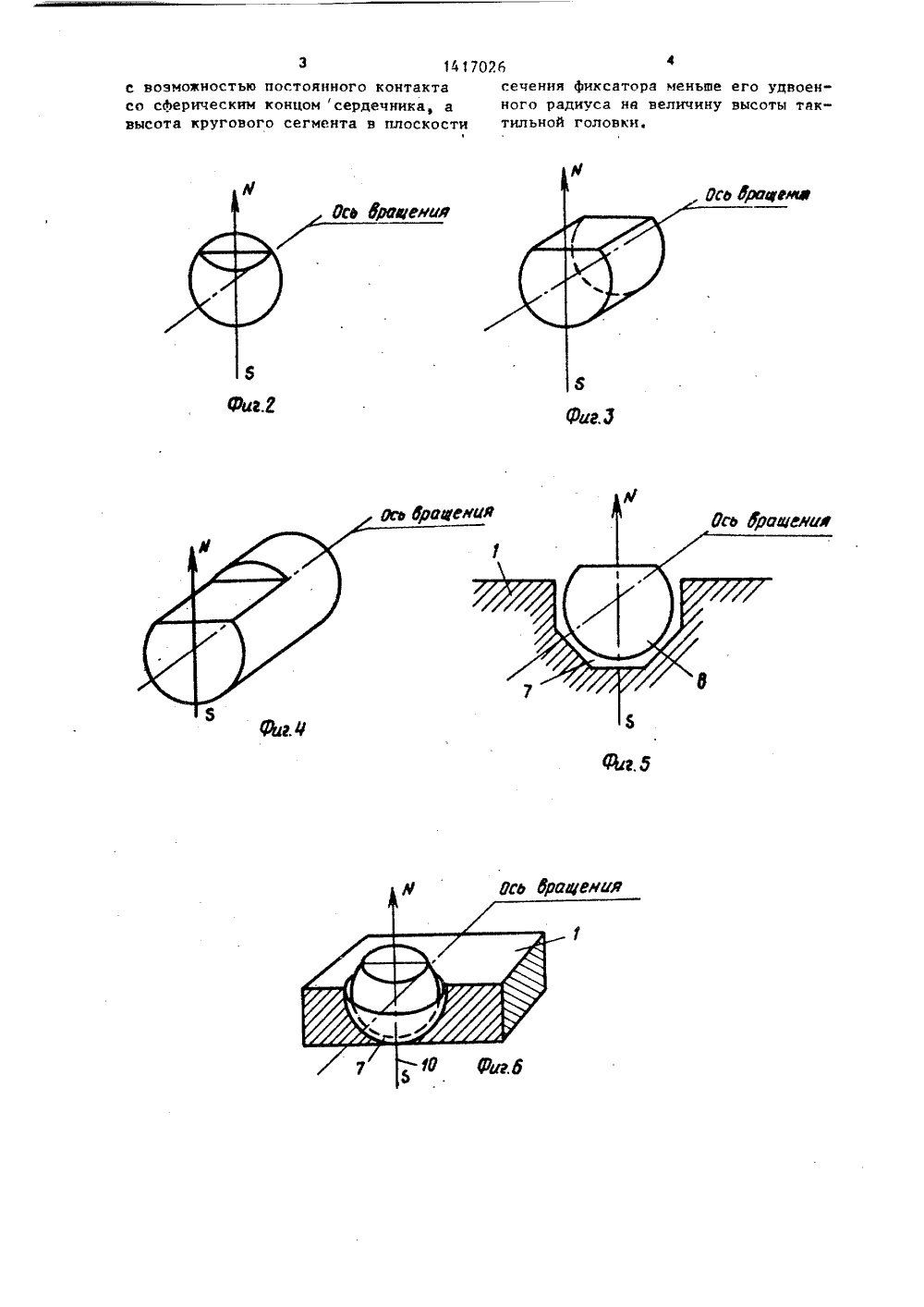

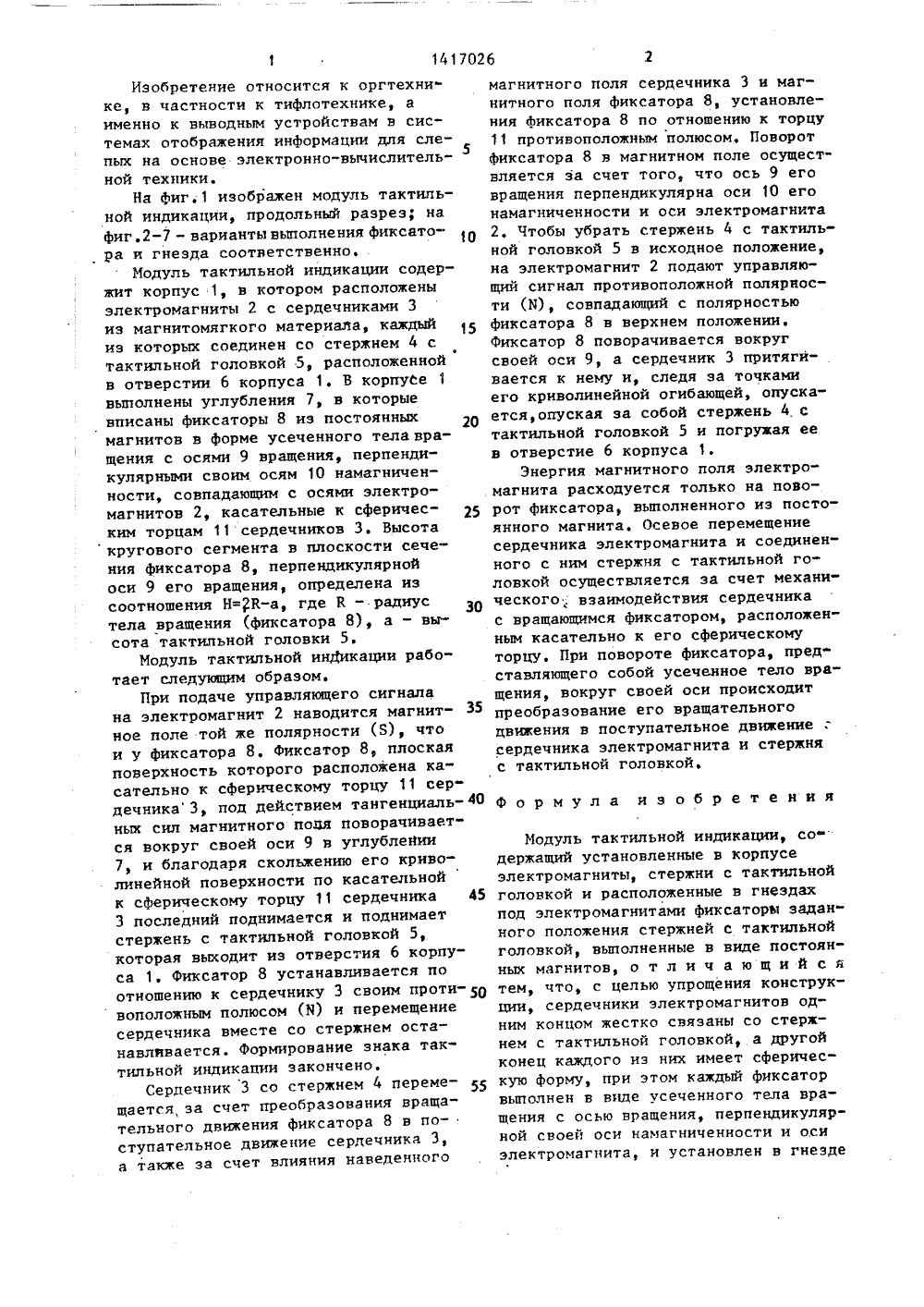

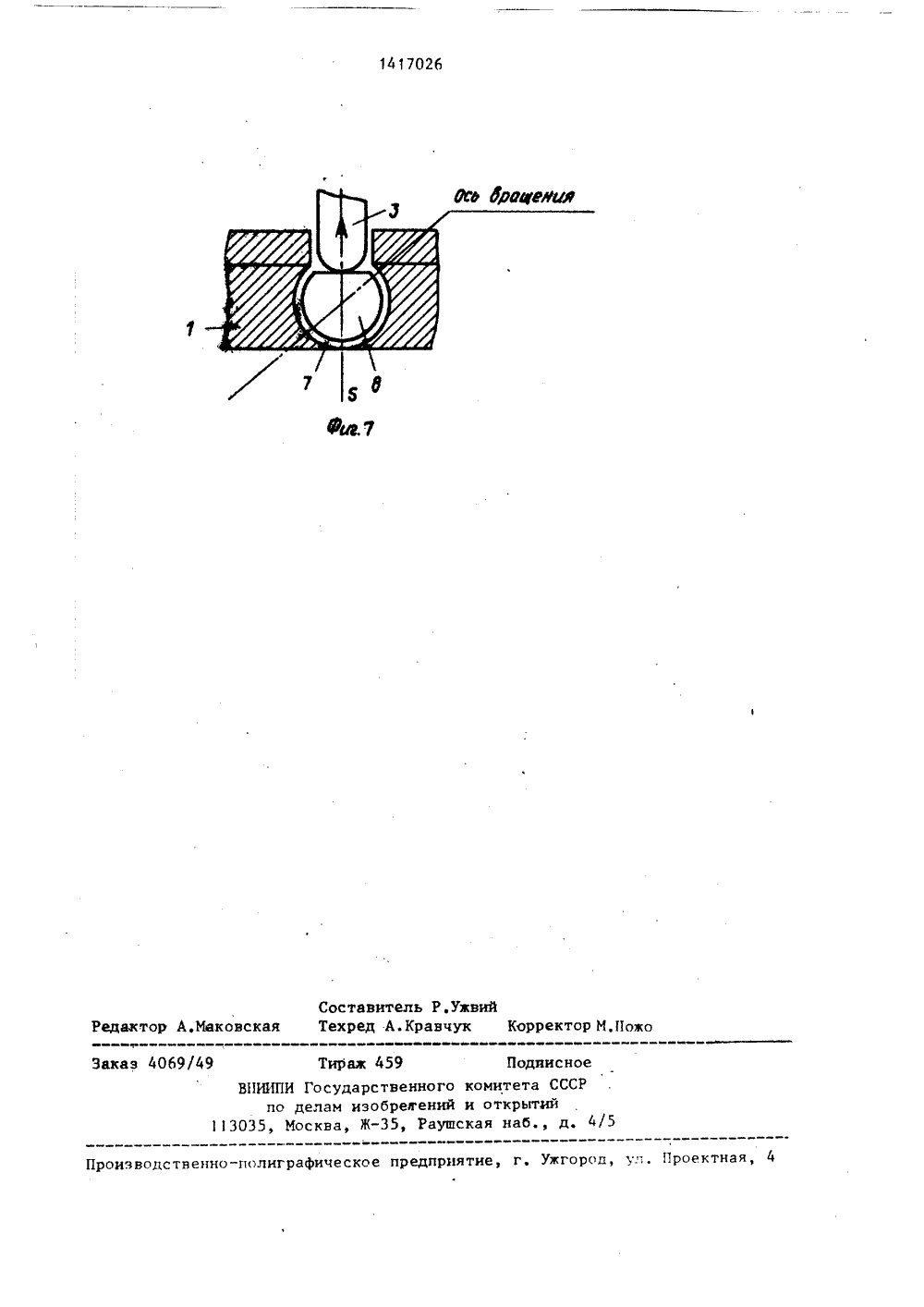

Изобретение относится к оргтехнике, в частности к тифлотехнике, аименно к выводным устройствам в системах отображения информации для слепых на основе электронно-вычислитель 5ной техники.На фиг. 1 изображен модуль тактильной индикации, продольный разрез; нафиг. 2-7 - варианты выполнения фиксатора и гнезда соответственно,Модуль тактильной индикации содержит корпус 1, в котором расположеныэлектромагниты 2 с сердечниками 3из магнитомягкого материала, каждыйиз которых соединен со стержнем 4 стактильной головкой 5, расположеннойв отверстии 6 корпуса 1. В корпусе 1выполнены углубления 7, в которыевписаны фиксаторы 8 из постоянныхмагнитов в форме усеченного телавращения с осями 9 вращения, перпендикулярными своим осям 10 намагниченности, совпадающим с осями электромагнитов 2, касательные к сферическим торцам 11 сердечников 3. Высотакругового сегмента в плоскости сечения фиксатора 8, перпендикулярнойоси 9 его вращения, определена изсоотношения Н=К-а, где К - радиусЗОтела вращения (фиксатора 8), а - высота тактильной головки 5.Модуль тактильной инДикации работает следующим образом.При подаче управляющего сигналана электромагнит 2 наводится магнитное поле той же полярности (Б), чтои у фиксатора 8, Фиксатор 8, плоскаяповерхность которого расположена касательно к сферическому торцу 11 сердечника 3, под действием тангенциальных сил магнитного поця поворачивается вокруг своей оси 9 в углублении7, и благодаря скольжению его криволинейной поверхности по касательнойк сферическому торцу 11 сердечника 453 последний поднимается и поднимаетстержень с тактильной головкой 5,которая выходит из отверстия 6 корпуса 1, Фиксатор 8 устанавливается поотношению к сердечнику 3 своим противоположным полюсом (Я) и перемещениесердечника вместе со стержнем останавливается. Формирование знака тактильной индикации закончено.Сердечник 3 со стержнем 4 перемещается, за счет преобразования вращательного движения фиксатора 8 в поступательное движение сердечника 3,а также за счет влияния наведенного магнитного поля сердечника 3 и магнитного поля фиксатора 8, установления фиксатора 8 по отношению к торцу 11 противоположным полюсом, Поворот фиксатора 8 в магнитном поле осущест" вляется за счет того, что ось 9 его вращения перпендикулярна оси 10 его намагниченности и оси электромагнита 2. Чтобы убрать стержень 4 с тактильной головкой 5 в исходное положение, на электромагнит 2 подают управляющий сигнал противоположной полярности (Х), совпадающий с полярностью фиксатора 8 в верхнем положении. Фиксатор 8 поворачивается вокруг своей оси 9, а сердечник 3 притягивается к нему и, следя за точками его криволинейной огибающей, опускается, опуская за собой стержень 4 с тактильной головкой 5 и погружая ее в отверстие 6 корпуса 1.Энергия магнитного поля электромагнита расходуется только на поворот фиксатора, выполненного из постоянного магнита. Осевое перемещение сердечника электромагнита и соединенного с ним стержня с тактильной головкой осуществляется за счет механического, взаимодействия сердечника с вращающимся фиксатором, расположенным касательно к его сферическому торцу. При повороте фиксатора, пред" ставляющего собой усеченное тело вращения, вокруг своей оси происходит преобразование его вращательного движения в поступательное движение : сердечника электромагнита и стержня с тактильной головкой.Формула изобретенияМодуль тактильной индикации, со держащий установленные в корпусе электромагниты, стержни с тактильной головкой и расположенные в гнездах под электромагнитами фиксаторы задан" ного положения стержней с тактильной головкой, выполненные в виде постоянных магнитов, о т л и ч а ю щ и й с я тем, что, с целью упрощения конструкции, сердечники электромагнитов одним концом жестко связаны со стержнем с тактильной головкой, а другой конец каждого иэ них имеет сферическую форму, при этом каждый фиксатор выполнен в виде усеченного тела врашения с осью вращения, перпендикуляр" ной своей оси намагниченности и оси электромагнита, и установлен в гнездез 14170264с воэможностью постоянного контакта сечения фиксатора меньше его удвоенсо сферическим концом сердечника, а ного радиуса на величину высоты таквысота кругового сегмента в плоскости тильной головки.11417026 Составитель Р,УжвийТехред А.Кравчук Корректор М.Пожо Редактор А.Маковская Заказ 4069/49 Тирал 459 Подиисное ВПИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5
СмотретьЗаявка
4187243, 27.01.1987
УРАЛЬСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ИМ. А. М. ГОРЬКОГО
ВЕРБУК МИХАИЛ АРОНОВИЧ, ВАЙСМАН ГРИГОРИЙ ЗАЛМАНОВИЧ, КОЛОКОЛЬНИКОВ ГЕННАДИЙ ИВАНОВИЧ
МПК / Метки
МПК: G09B 21/00
Метки: индикации, модуль, тактильной
Опубликовано: 15.08.1988
