Формирователь пачек импульсов

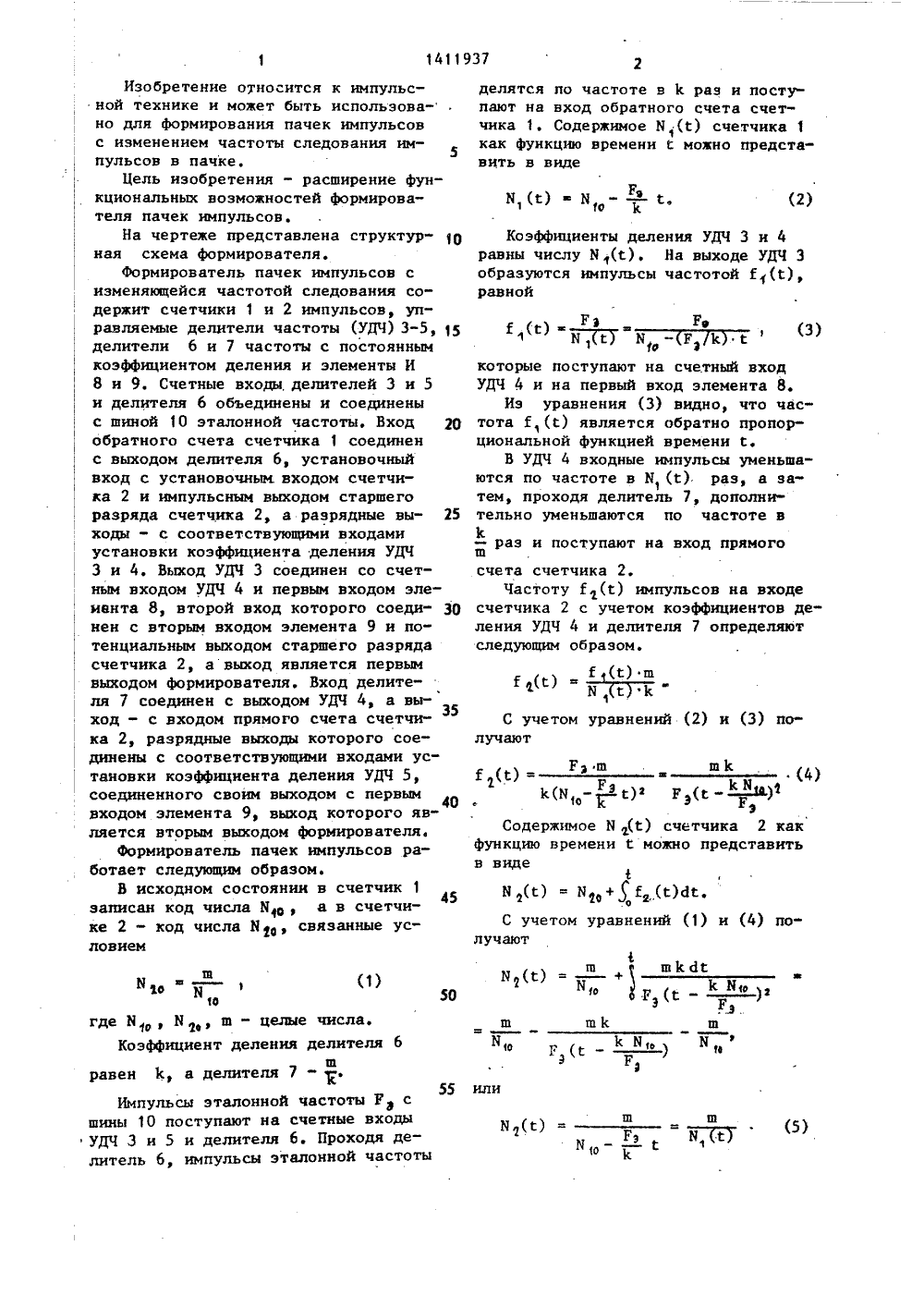

(088.8)свидетельство СССРН 03 К 3/84, 1983. ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗОБ К АЮТОРСКОМУ СВ 4 ДЕТЕЛЬС(54) ФОРМИРОВАТЕЛЬ ПАЧЕК ИМПУЛЬСОВ (57) Изобретение может быть использовано для формирования пачек импульсов с изменением частоты следования импульсов в пачке и позволяет расширить функциональные воэможност 801411937 устройства. Формирователь содержитсчетчики 1 и 2 импульсов, делитель 6частоты с постоянным коэффициентомделения и элемент И 8. В устройствовведены управляемые делители 3-5 частоты, делитель 7 частоты с постояннымкоэффициентом деления, элемент И 9 иобразованы новые функциональные связи, Благодаря этому формируются пачки импульсов, частота которых связа"на со временем С не только обратной,но и прямой зависимостью. При этомпачки импульсов с обоими видами изменения частоты могут быть сформированы одновременно. 1 ил.(2) 50 55 или Изобретение относится к импульсной технике и может быть использова- но для формирования пачек импульсов с изменением частоты следования им 5 пульсов в пачке.Цель изобретения - расширение функциональных возможностей формирователя пачек импульсов.На чертеже представлена структурная схема формирователя.Формирователь пачек импульсов с изменяющейся частотой следования со" держит счетчики 1 и 2 импульсов, управляемые делители частоты (УДЧ) 3-5, 15 делители б и 7 частоты с постоянным коэффициентом деления и элементы И 8 и 9. Счетные входы, делителей 3 и 5 и делителя 6 объединены и соединены с шиной 10 эталонной частоты. Вход 2 р обратного счета счетчика 1 соединен с выходом делителя 6, установочный вход с установочным входом счетчика 2 и импульсным выходом старшего разряда счетчика 2, а разрядные вы ходы - с соответствующими входами установки коэффициента деления УДЧ 3 и 4. Выход УДЧ 3 соединен со счетным входом УДЧ 4 и первым входом элемвнта 8, второй вход которого соеди нен с вторым входом элемента 9 и потенциальным выходом старшего разряда счетчика 2, а выход является первым выходом формирователя. Вход делителя 7 соединен с выходом УДЧ 4, а выход - с входом прямого счета счетчика 2, разрядные выходы которого соединены с соответствующими входами ус" тановки коэффициента деления УДЧ 5, соединенного своим выходом с первым 40 входом элемента 9, выход которого яв" ляется вторым выходом формирователя.Формирователь пачек импульсов работает следующим образом.В исходном состоянии в счетчик 1 записан код числа Кц, а в счетчике 2 - код числа К, связанные ус- ловием(1) 1 ф где К , Кш - целые числа. Коэффициент деления делителя 6 равен 1 с, а делителя 7 - . Импульсы эталонной частоты Ра сшины 10 поступают на счетные входы УДЧ 3 и 5 и делителя 6. Проходя делитель б, импульсы эталонной частоты делятся по частоте в 1 раз и поступают на вход обратного счета счетчика 1. Содержимое К (й) счетчика 1как функцию времени е можно представить в виде Коэффициенты деления УДЧ 3 и 4равны числу К (С). На выходе УДЧ 3образуются импульсы частотой Е(й)равной. - ю"которые поступают на счетный вход УДЧ 4 и на первый вход элемента 8.Иэ уравнения (3) видно, что частота 2,(с) является обратно пропорциональной функцией времени С.В УДЧ 4 входные импульсы уменьшаются по частоте в К, И). раз, а затем, проходя делитель 7, дополнительно уменьшаются по частоте в - раз и поступают на вход прямого счета счетчика 2,Частоту ГИ) импульсов на входе счетчика 2 с учетом коэффициентов деления УДЧ 4 и делителя 7 определяют следующим образом. 1 Ю . д-;.Е (с) шС учетом уравнений (2) и (3) по- лучают Г И) = ф (4)К(К - - с)ф(с - - Ж)Содержимое К (С) счетчика 2 как функцию времени С можно представить в видеК (С) = К + ) й й,С учетом уравнений (1) и (4) по- лучают1411937 которые поступают на первый вход элемента 9.Иэ уравнения (6) следует, что частота 2 (С) связана линейной зависи 3мостью .со временем СИз уравнения (5) следует, что содержимое Б (й) счетчика 2 с течением времени увеличивается. По переполнении счетчика 2 импульсом переноса, формируемым на импульсном выходе старшего разряда счетчика 2 и поступающим на. установочные входы счетчиков 1 и 2, в последних вновь уста навливаются начальные коды М, и Н Далее цикл повторяется. В течение той части цикла, когда на потенциальном выходе старшего разряда, счетчика 2 уровень сигнала соответствует логической "1", элементы 8 и 9 открываются этим уровнем по вторым входам, и импульсы с частотами й (й) и Е з(г.) проходят на их выходы.Таким образом, на первом и втором выходах устройства образуются пачки35 импульсов с частотами Й и Й(г.) соответственно, изменяющимися во времени в соответствии с уравнениями (3) и (6).40Изменением величины К (изменением коэффициентов деления делителей 6 и 7) изменяется длительность цикла, а следовательно, и длительность пачки импульсов. При этом начальные и ко" нечные значения частот импульсов в пачке сохраняются неизменными.Длительность цикла с сохранением длительности пачки, а также начального и конечного значений частот импульсов в пачке могут быть изменены путем изменения начальных кодов В, и Нр в счетчиках 1 и 2. Формирователь пачек импульсов, содержащий первый делитель частоты спостоянным коэффициентом деления,первый.и второй счетчики импульсов и первый элемент И, второй вход которогосоединен с потенциальным выходом старшего разряда первого счетчика импульсов, счетный вход которого соединенс выходом первого делителя частотыс постоянным коэффициентом деления, выход первого элемента И являетсяпервым выходом формирователя, о тл и ч а ю щ и й с я тем, что, сцелью расширения функциональных возможностей, в него введены первый,второй и третий управляемые делители частоты, второй делитель частотыс постоянным коэффициентом деленияи второй элемент И, счетный вход первого управляемого делителя частоты соединен с входной шиной эталонной частоты и счетными входами второго управляемого делителя частоты и второго делителя частоты с постояннымкоэффициентом деления, входы установки коэффициента деления первого управляемого делителя частоты соединены с соответствующими разряднымивыходами первого счетчика импульсов,а выход - с первым входом второго элемента.И, второй вход которого соединен с потенциальным выходом старшего разряда первого счетчика импульсов, а выход является вторым выл ходом формирователя, счетный вход третьего управляемого делителя частоты соединен с выходом второго управляемого делителя частоты и пер вым входом первого элемента И, а выход - с входом первого делителя частоты с постоянным коэффициентом деления, счетный вход второго счетчика импульсов соединен с выходом второго делителя частоты с постоянным коэффициентом деления, разрядные выходы .второго счетчика импульсов соединены с соответствующими входами установки Коэффициент деления УДЧ 5 равен числу Нр(С).Импульсы эталонной частоты Гэ делятся в УДЧ 5 по частоте в М (С) раз, в результате на выходе УДЧ 5 образуются импульсы частотой(г.), равной е (с) = и Яъ (иРэ Рэ .Рзш ) ш 1 р10Э ) (6) Начальные и конечные значения55 частот формируемых импульсов могут быть изменены, если в этом возникнет. необходимость, путем изменения эталонной частоты Рэ и параметра ш. Предлагаемый формирователь позволяет, в отличие от известного, формировать пачки импульсов, частота которых связана с временем С не только обратной, но и прямой зависимостью. При этом пачки импульсов с обоими видами изменения частоты могут быть сформированы одновременно. Формула изобретения5 1411937 коэффициента деления второго и третьего управляемых делителей частоты, а установочный вход - с установочным1 входом первого счетчика импульсов иимпульсным выходом старшего разрядапервого счетчика импульсов. Составитель А.ПерфильевРедактор А.Козориз Техред М.Дндык Корректор М.Поао Заказ 3671/54 Тирак 928 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5
