Формирователь импульсов

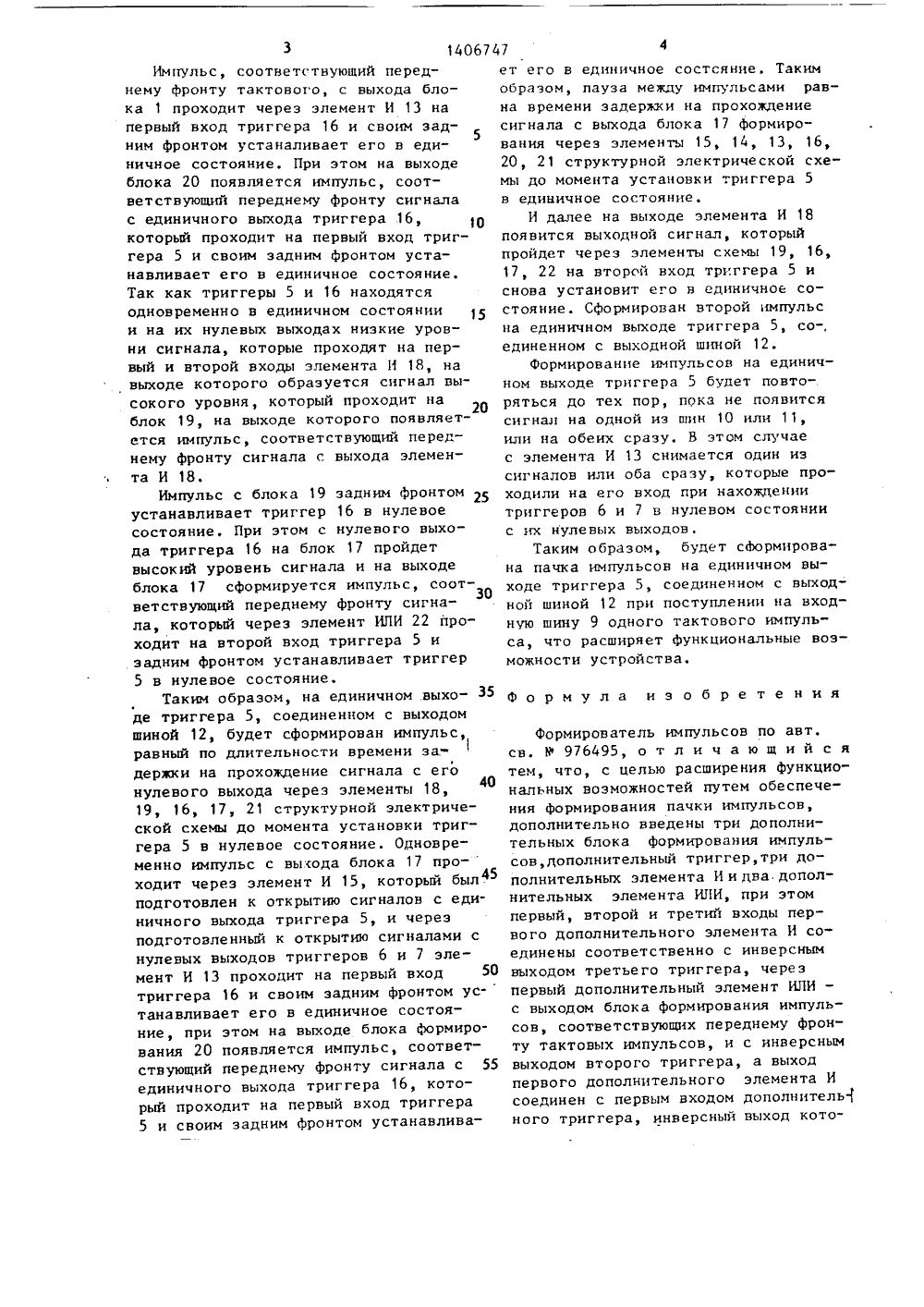

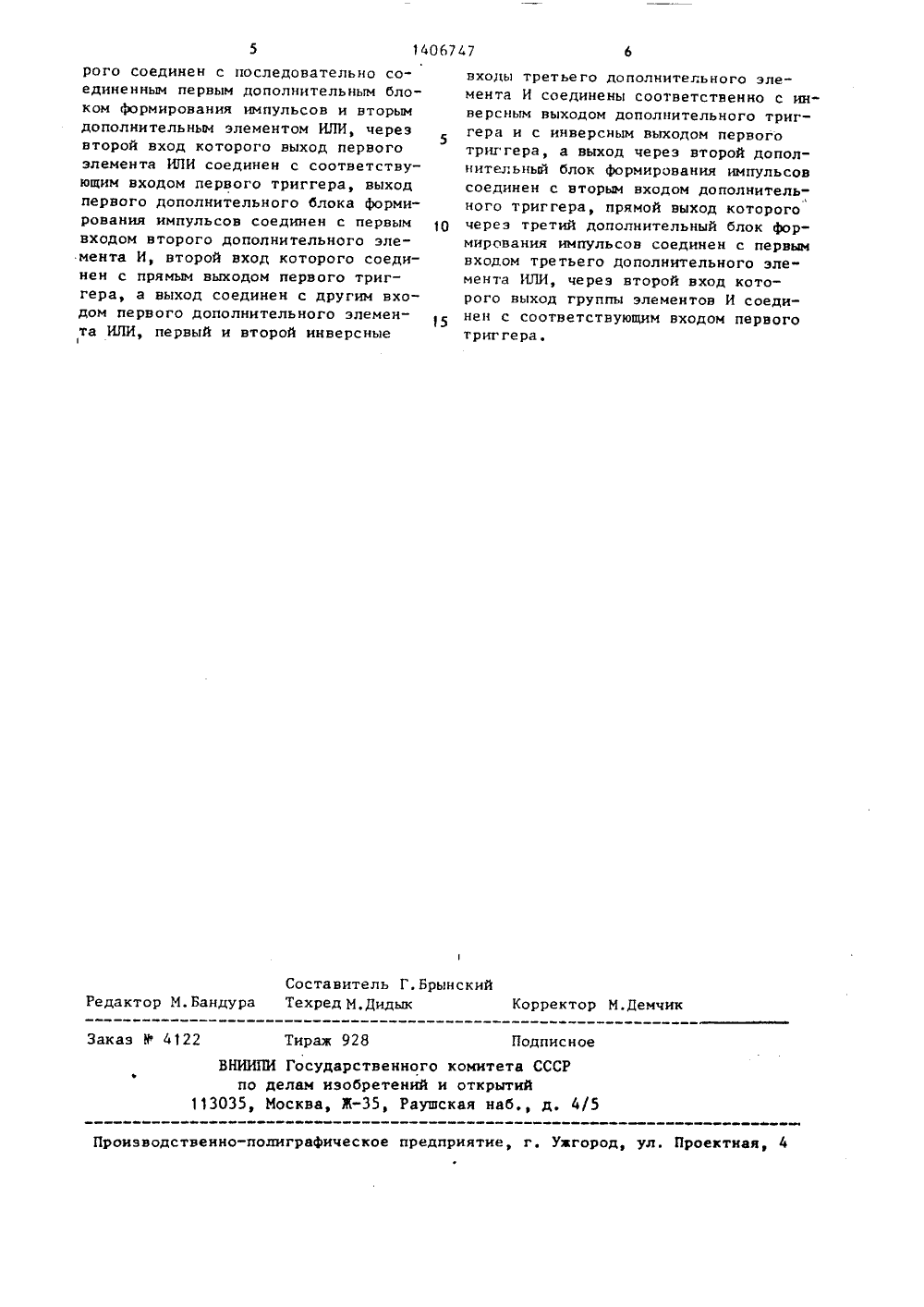

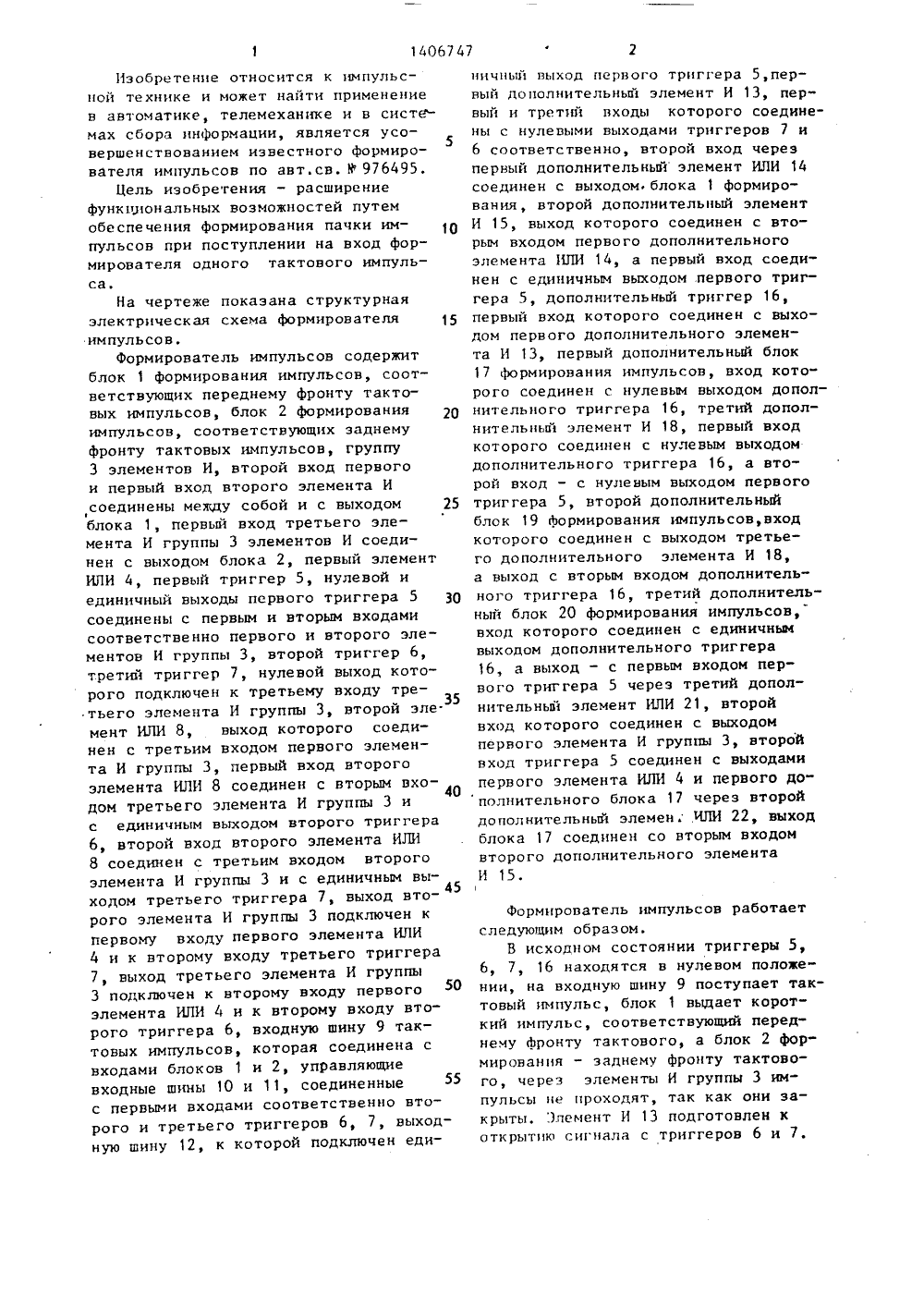

(51) 4 Н 03 К 5/01 ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ С 8 ИДЕТЕЛЬСТВУ Г 1 ТГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(56) АвторСкое свидетельство СССРИф 976495, кл. Н 03 1( 5/01, 1981(57) Изобретение относится к импульсной технике и может быть использовано в автоматике, телемеханике, системах сбора информации. Целью изобретения является расширениефункциональных возможностей, чтодостигается путем формирования пачки импульсов при поступлении на вход формирователя одного тактового импульса. Для этого в устройство дополнительно введены три блока формирования импульсов, один триггер, триэлемента И и два элемента ИЛИ. Начертеже показаны: блок 1 и блок 2формирования импульсов, соответствующих переднему и заднему фронтам тактовых импульсов соответственно, груп"па 3 элементов И, элементы ИЛИ 4, 8,14, триггеры 5, 6, 7, входная шина9, управляющие входные шины 10 и11, выходная шина 12, дополнительныеэлементы И 13, 15 и 18, дополнительные элементы. ИЛИ 14, 21 и 22, дополнительный триггер 16,дополнительныеблоки 17, 19 и 20 формирования импульсов. 1 ил.Изобретение относится к импульсной технике и может найти применениен автоматике, телемеханике и в системах сбора информации является усоУ5вершенстнованием известного формирователя импульсов по авт.св. У 976495.Цель изобретения - расширениефункцональных возможностей путемобеспечения формирования пачки импульсов при поступлении на вход формирователя одного тактового импульса.На чертеже показана структурнаяэлектрическая схема формирователя 15импульсов.Формирователь импульсов содержитблок 1 формирования импульсов, соответствующих переднему фронту тактовых импульсов, блок 2 формирования 2 Оимпульсов, соответствующих заднемуфронту тактовых импульсов, группу3 элементов И, второй вход первогои первый вход второго элемента Исоединены между собой и с выходом 25 блока 1, первый вход третьего элемента И группы 3 элементов И соединен с выходом блока 2, первый элемент ИПИ 4, первый триггер 5, нулевой и единичный выходы первого триггера 5 30 соединены с первым и вторым входами соответственно первого и второго элементов И группы 3, второй триггер 6, третий триггер 7, нулевой выход которого подключен к третьему входу третьего элемента И группы 3, второй эле. мент ИПИ 8, выход которого соединен с третьим входом первого элемента И группы 3, первый вход второго элемента ИЛИ 8 соединен с вторым входом третьего элемента И группы 3 и с единичным выходом второго триггера 6, второй вход второго элемента ИЛИ 8 соединен с третьим входом второго45 элемента И группы 3 и с единичным выходом третьего триггера 7, выход второго элемента И группы 3 подключен к первому входу первого элемента ИЛИ 4 и к второму входу третьего триггера 7, выход третьего элемента И группы 3 подключен к второму входу первого элемента КПИ 4 и к второму входу второго триггера 6, входную шину 9 тактовых импульсов, которая соединена с входами блоков 1 и 2, управляющие входные шины 10 и 11, соединенные 55 с первыми входами соответственно второго и третьего триггеров 6, 7, выходную шину 12, к которой подключен едияичный выход первого триггера 5,первый дополнительньп элемент И 13, первый и третш входы которого соединены с нулевыми выходами триггеров 7 и6 соответственно, второй вход черезпервый дополнительный элемент ИЛИ 14соединен с выходом. блока 1 формирования, второй дополнительный элементИ 15, выход которого соединен с вторым входом первого дополнительногоэлемента ИЛИ 14, а первый вход соединен с единичным выходом первого триггера 5, дополнительный триггер 16,первый вход которого соединен с выходом первого дополнительного элемента И 13, первый дополнительный блок17 формирования импульсов, вход которого соединен с нулевым выходом дополнительного триггера 16, третий дополнителььп элемент И 18, первый входкоторого соединен с нулевым выходомдополнительного триггера 16, а второй вход - с нулевым выходом первоготриггера 5, второй дополнительныйблок 19 формирования импульсов, входкоторого соединен с выходом третьего дополнительного элемента И 18,а выход с вторым входом дополнительного триггера 16, третий дополнительный блок 20 формирования импульсов,вход которого соединен с единичнымвыходом дополнительного триггера16, а выход - с первым входом первого триггера 5 через третий дополнтельньв элемент ИЛИ 21, второйвход которого соединен с выходомпервого элемента И группы 3, второйвход триггера 5 соеднен с выходамипервого элемента ИЛИ 4 и первого до"полнительного блока 17 через второйдополнительный элемен; .ИЛИ 22, выходблока 17 соединен со вторым входомвторого дополнительного элементаИ 15. Формирователь импульсов работает следующим образом.В исходном состоянии триггеры 5, 6, 7, 16 находятся в нулевом положении, на входную шину 9 поступает тактовый импульс, блок 1 выдает короткий импульс, соответствующий переднему фронту тактового, а блок 2 формирования - заднему фронту тактового, через элементы И группы 3 импульсы не проходят, так как они закрыты. .Злеент И 13 подготовлен к открытию сигнала с триггеров 6 и 7.3 14067Импульс, соответствующий переднему Фронту тактового, с выхода блока 1 проходит через элемент И 13 на первый вход триггера 16 и своим эад 5 ним фронтом устаналивает его в единичное состояние. При этом на выходе блока 20 появляется импульс, соответствующий переднему фронту сигнала с единичного выхода триггера 16, который проходит на первый вход триггера 5 и своим задним Фронтом устанавливает его в единичное состояние. Так как триггеры 5 и 16 находятся одновременно в единичном состоянии и на их нулевых выходах низкие уровни сигнала, которые проходят на первый и второй входы элемента И 18, на выходе которого образуется сигнал высокого уровня который проходит на блок 19, на выходе которого появляетстся импульс, соответствующий переднему фронту сигнала с выхода элемента И 18.Импульс с блока 19 задним фронтом 25 устанавливает триггер 16 в нулевое состояние. При этом с нулевого выхода триггера 16 на блок 17 пройдет высокий уровень сигнала и на выходе блока 17 сформируется импульс, соответствующий переднему фронту сигнала, который через элемент ИЛИ 22 проходит на второй вход триггера 5 и задним фронтом устанавливает триггер 5 в нулевое состояние.Таким образом, на единичном выхо де триггера 5, соединенном с выходом шиной 12, будет сформирован импульс, равный по длительности времени за; держки на прохождение сигнала с его нулевого выхода через элементы 18,40 19, 16, 17, 21 структурной электрической схемы до момента установки триггера 5 в нулевое состояние. Одновременно импульс с высода блока 17 про- " ходит через элемент И 15, который был 45 подготовлен к открытию сигналов с единичного выхода триггера 5, и через подготовленный к открытию сигналами с нулевых выходов триггеров 6 и 7 элемент И 13 проходит на первый вход 50 триггера 16 и своим задним фронтом ус-танавливает его в единичное состояние, при этом на выходе блока Формирования 20 появляется импульс, соответствующий переднему фронту сигнала с 55 единичного выхода триггера 16, который проходит на первый вход триггера 5 и своим задним фронтом устанавливает его в единичное состсяние. Таким образом, пауза между импульсами равна времени задерии на прохождение сигнала с выхода блока 17 Формирования через элементы 15, 14, 13, 16, 20, 21 структурной электрической схемы до момента установки триггера 5 в единичное состояние.И далее на выходе элемента И 18 появится выходной сигнал, который пройдет через элементы схемы 19, 16, 17, 22 на второй вход триггера 5 и снова установит его в единичное состояние. Сформирован второй импульс на единичном выходе триггера 5, со-, единенном с выходной шиной 12.Формирование импульсов на единичном выходе триггера 5 будет повторяться до тех пор, пока не появится сигнал на одной из шин 10 или 11, или на обеих сразу. В этом случае с элемента И 13 снимается один иэ сигналов или Оба сразу, которые проходили на его вход при нахождении триггеров 6 и 7 в нулевом состоянии с их нулевых выходов.Таким образом, будет сформирована пачка импульсов на единичном выходе триггера 5, соединенном с выход- ной шиной 12 при поступлении на входную шину 9 одного тактового импульса, что расширяет Функциональные возможности устройства.Ф о р м у л а и з о б р е т е н и яФормирователь импульсов по авт. св. У 976495, о т л и ч а ю щ и й с я тем, что, с целью расширения функциональных воэможностей путем обеспечения формирования пачки импульсов, дополнительно введены три дополнительных блока формирования импульсов,дополнительный триггер,три дополнительных элемента И и два. дополнительных элемента ИЛИ, при этом первый, второй и третий входы первого дополнительного элемента И соединены соответственно с инверсным выходом третьего триггера, через первый дополнительный элемент ИЛИ - с выходом блока формирования импульсов, соответствующих переднему фронту тактовых импульсов, и с инверсным выходом второго триггера, а выход первого дополнительного элемента И соединен с первым входом дополнитель 1 ного триггера, инверсный выход котоЗаказ У 4122 Тираж 928 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 рого соединен с последовательно соединенным первым дополнительным блоком формирования импульсов и вторымдополнительным элементом ИЛИ, черезвторой вход которого выход первогоэлемента ИЛИ соединен с соответствующим входом первого триггера, выходпервого дополнительного блока формирования импульсов соединен с первымвходом второго дополнительного элемента И, второй вход которого соединен с прямым выходом первого триггера, а выход соединен с другим входом первого дополнительного элемента ИЛИ, первый и второй инверсные1 входы третьего дополнительного элемента И соединены соответственно с инверсным выходом дополнительного триггера и с инверсным выходом первоготриггера, а выход через второй дополнительный блок формирования импульсовсоединен с вторым входом дополнительного триггера, прямой выход которогочерез третий дополнительный блок формирования импульсов соединен с первымвходом третьего дополнительного эле"мента ИЛИ, через второй вход которого выход группы элементов И соединен с соответствующим входом первоготриггера.
