Устройство для моделирования процесса функционирования восстанавливаемого объекта

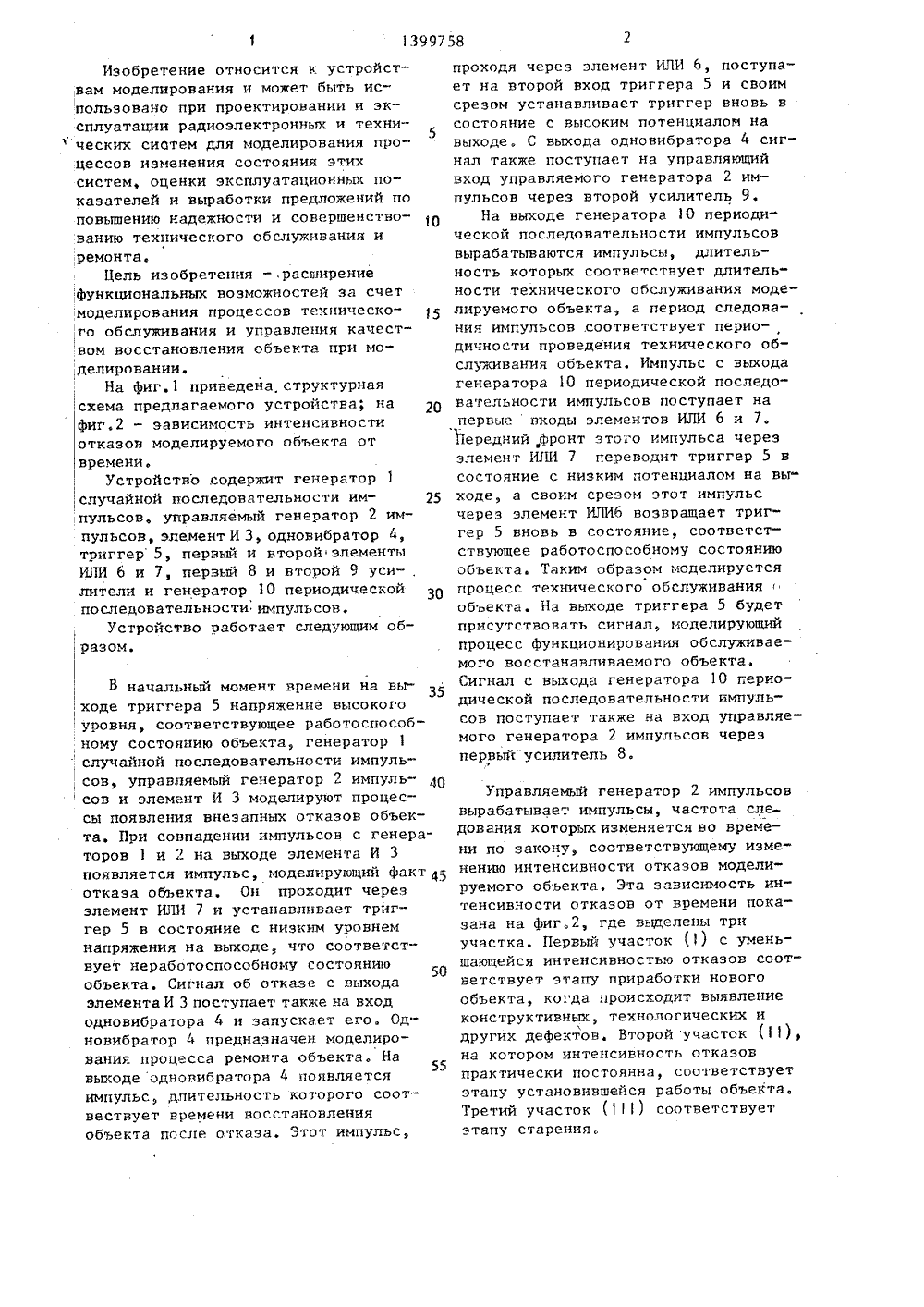

(5 ОПИСАНИЕ ИЗОБРЕТЕНИЯ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ уст ссов иОСУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(56) Авторское свидетельство СССРУ 344431, кл. С 06 Р 7/58, 1970,Патент США У 4472804,кл. 371-23, опублик. 1984.(54) УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯПРОЦЕССА ФУНКЦИОНИРОВАНИЯ ВОССТАНАВЛИВАИ(ОГО ОБЪЕКТА(57) Изобретение относится кройствам моделирования проце зменения .состояния радиоэлектронных систем. Цель изобретения - расширение функциональных возможностей засчет моделирования процессов технического обслуживания и управления качеством восстановления объекта примоделировании. Для этого в устройство дополнительно введены два элемента ИЛИ, два усилителя и генераторпериодической последовательности импульсов. Устройство позволяет моделировать процесс функционированиявосстанавливаемого объекта с моделированием процесса технического обслуживания при различном качествевосстановления объекта. 2 кп.Изобретение относится к устройст-.вам моделирования н может быть использовано при проектировании и эксплуатации радиоэлектронных и техни 5ческих сиатем для моделирования процессов изменения состояния этихсистем, оценки эксплуатационных показателей и выработки предложений поповьппению надежности и совершенствованию технического обслуживания иремонта,Цель изобретения в ,расширениефункциональных возможностей за счетмоделирования процессов технического обслуживания и управления качеством восстановления объекта при моделировании.На фиг.1 приведена структурнаясхема предлагаемого устройства; нафиг,2 - зависимость интенсивностиотказов моделируемого объекта отвремени.Устройство содержит генератор 1случайной последовательности импульсов, управляемый генератор 2 импульсов, элемент И 3, одновибратор 4,триггер 5, первый и второйэлементыИЛИ 6 и 7, первый 8 и второй 9 уси-,лители и генератор 10 периодическойпоследовательности импульсов,Устройство работает следующим образом. В начальный момент времени на вы" 1 ходе триггера 5 напряжение высокого уровня соответствующее работоспособному состоянию объекта, генератор 1 , случайной последовательности импульсов, управляемый генератор 2 импуль сов и элемент И 3 моделируют процессы появления внезапных отказов объекта. При совпадении импульсов с генераторов 1 и 2 на выходе элемента И 3 появляется импульс моделирующий факт 45 отказа обьекта. Он проходит через элемент ИЛИ 7 и устанавливает триггер 5 в состояние с низким уровнем напряжения на выходе, что соответствует неработоспособному состоянию объекта. Сигнал об отказе с выхоцаэлемента И 3 поступает также на вход одновибратора 4 и запускает его. Одновибратор 4 предназначен моделирования процесса ремонта объекта, На55 выходе одновибратора 4 появляется импульс, длительность которого соотвествует времени восстановления объекта после отказа. Этот импульс,проходя через элемент ИЛИ 6, поступает на второй вход триггера 5 и своим срезом устанавливает триггер вновь в состояние с высоким потенциалом на выходе. С выхода одновибратора 4 сигнал также поступает на управляющий вход управляемого генератора 2 импульсов через второй усилитель 9,На выходе генератора 10 периодической последовательности импульсов вырабатываются импульсы, длительность которых соответствует длительности технического обслуживания моделируемого объекта, а период следования импульсов .соответствует периодичности проведения технического обслуживания объекта. Импульс с выхода генератора 10 периодической последо" вательности импульсов поступает на первые входы элементов ИЛИ 6 и 7, Ъередний фронт этого импульса через элемен г ИЛИ 7 переводит триггер 5 в состояние с низким потенциалом на вьГ- ходе, а своим срезом этот импульс через элемент ИЛИ 6 возвращает триг" гер 5 вновь в состояние, соответстствующее работоспособному состоянию объекта. Таким образом моделируется процесс технического обслуживанияобъектаНа выходе триггера 5 будет присутствовать сигнал, моделирующий процесс функционирования обслуживаемого восстанавливаемого объекта.Сигнал с выхода генератора 10 периодической последовательности импульсов поступает также на вход управляемого генератора 2 импульсов через первый усилитель 8. Управляемый генератор 2 импульсов вырабатывает импульсы, частота следования которых изменяется во време" ни по закону, соответствующему изменению интенсивности отказов моделируемого обьекта. Эта зависимость интенсивности отказов от времени показана на фиг,2, где выделены три участка, Первый участок 11) с уменьшающейся интенсивностью отказов соответствует этапу приработки нового объекта, когда происходит выявление конструктивных, технологических и других дефектов. Второй участок (11), на котором интенсивность отказов практически постоянна, соответствует этапу установившейся работы объекта. Третий участок (111) соответствует этапу старения.13997Качество восстановления после технического обслуживания (ТО) или ремонта отказавшего объекта может быть различным. В результате восста 5 новления объект может быть выведен" либо на 1, либо на 11, либо на 111 участки кривой, изображенной на фиг,2, Вывод научасток соответствует случаю, когда в процессе ТО 10 или ремонта в результате монтажных работ в объект внесены неисправности, которые затем проявятся в эксплуатации. Попадание на 1 участок означает, что при ТО или ремонте 15 полностью восстановлены утраченные при эксплуатации свойства объекта и новые неисправности не внесены, Попадание на 1 участок соответствует, например, случаю замены отка завшего блока исправным, но уже имеющим очередную наработку. Первый усилитель 8 служит для моделирования качества восстановления после ТО, а второй усилитель 9 - после ремонта. 25 В качестве первого 8 и второго 9 усилителей может быть использован, например, обычный усилитель, величина выходного напряжения которого изменяется вручнуюплавно или ступенчато. 30 Сигнал с выхода первого 8 или второго 9 усилителя поступает на управляющий вход управляемого генератора 2 импульсов и смещает его начальную рабочую точку по кривой изменения интенсивности отказов от времени (фигЛ) на 1,11 или 111 участок. 584Формула изобретенияУстройство для моделирования процесса функционирования восстанавливаемого объекта, содержащее генератор случайной последовательности импульсов, управляемый генератор импульсов, элемент И, одновибрамор и триггер, причем выход генератора случайной последовательности импульсов соединен с первым входом элемента И, а выход управляемого генератора импульсов подключен к второму входу элемента И, выход которого подклю- чен к входу одновибратора, о т л ич а ю щ е е с я тем, что, с .целью расширения функциональных возможностей за счет моделирования процесса технического обслуживания, в устройство введены два элемента ИПИ, два усилителя и генератор периодической последовательности импульсов, выход которого подключен к первым входам первого и второго элементов ИЛИ и входу первого усилителя, выходы пер вого и второго усилителей объединены и подключены к управляющему входу управляемого генератора импульсов, вход второго усилителя подключен к выходу одновибратора и второму входу первого элемента ИЛИ, выход которого соединен с нулевым входом триггера,. причем выход элемента И подключен к второму входу второго элемента ИЛИ, нимрод которого соединен с единичным входом триггера, прямой выход которого является выходом устройства.,Лежиин Тираж 704 ВНИИЙИ Государственного комитета С по делам изобретений и открытий 035, Москва, Ж, Раушская наб., 67 4 Зака писное Проектная Производственно-полиграфическое предприятие, г. Ужгоро
