Способ определения функции передачи модуляции высококонтрастных фотоматериалов

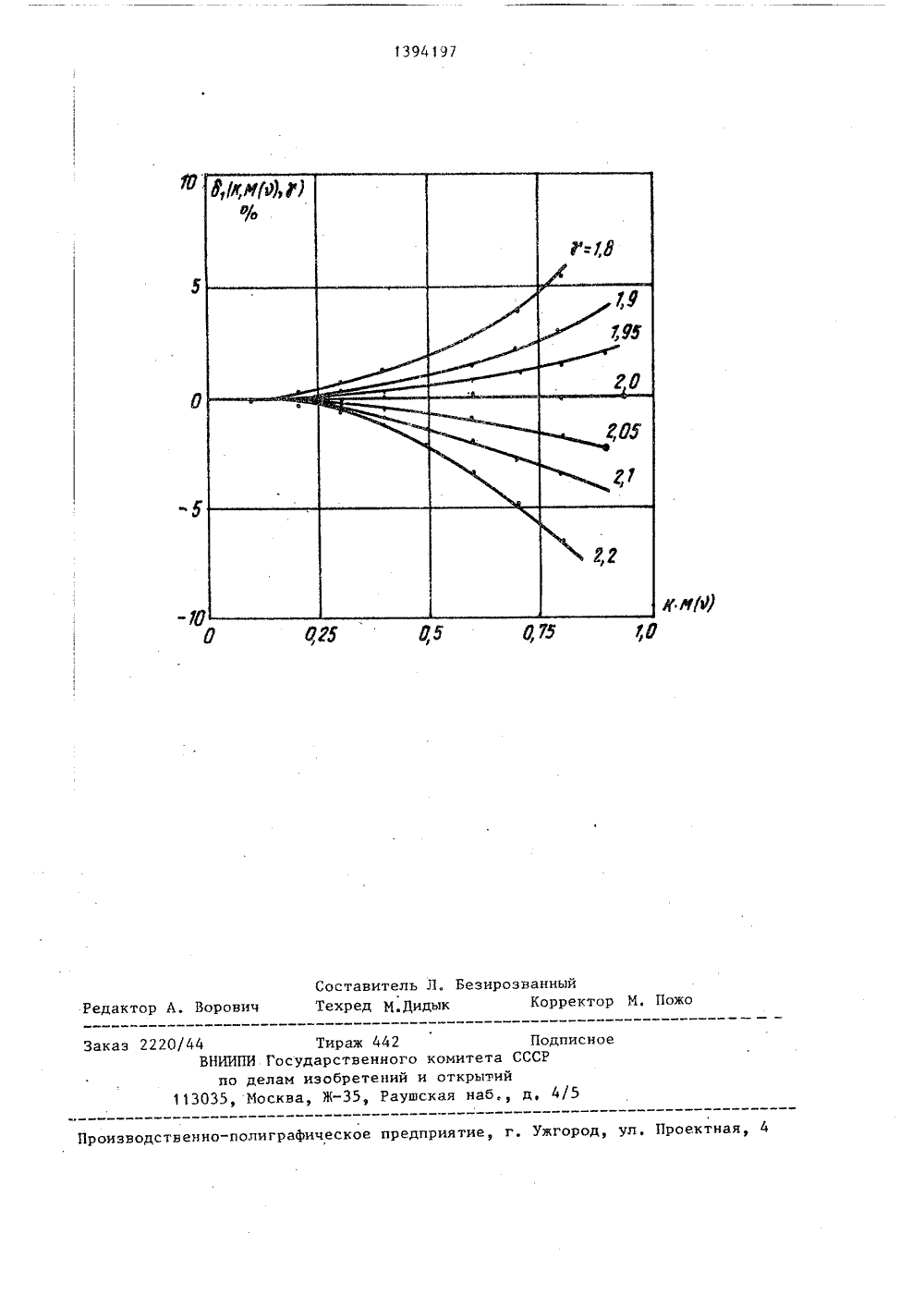

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 191 (1) 3 С 5/02 А ВТОРСНОМ ельскии инстипри Саратовскоситете авлючук вич Л нтертодом,ало ным 84 ейцман А.И.урометрия. М-66. ГОСУДАРСТВЕННЫЙ КОМИТЕТ ССС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫ(54) СПОСОБ ОПРЕДЕЛЕНИЯ ФУНКЦИИ ПЕРЕДАЧИ МОЦУЛЯЦИИ ВЫСОКОКОНТРАСТНЫХ ФОТОМАТЕРИАЛОВ (57) Изобретение относится к научной и прикладной фотографии и позволяет расширить диапазон измерений в область высоких пространственных частот. Экспонируют на исследуемый фотоматериал синусоидальный тест- объект с контрастом от 0,4 до 1,О, Изменением времени проявления фотоматериала достигают контраста фотоматериала, равного 2,0 ф 107. После разложения иэображения тест-объекта в спектр определяют амплитуды отдельных гармоник пропускания. Приведено соот- сФ ношение, из которого определяют амплитуды отдельных гармоник пропускания. Приведено соотношение, из которого определяют ф-цию передачи модуляции. 1 ил.1394 197 Изобретение относится к научной а прикладной Фотографии, а именно к способам измерения Функции передачи модуляции Фотографических материалов,Цель изобретения - расширение диапазона измерений в область высоких пространственных частот.На чертеже показана зависимость 10 шибки линейного соотношения, связыающего модуляцию первой гармоники ропускания с функцией передачи моуляции от коэффициента контрастности меняющегося и пределах=2,0 д 10%.15 Измерение функции передачи модуляции осуществляют следующим образом,На поверхности фотоматериала Фокусируют изображение синусоидального ест-объекта повышенного контраста 20производят его экспонирование (поышенный контраст К0,4), Полученное после обработки на фотоматериале изоб - ражение тест-объекта разлагают в спектр и определяют амплитуды отдельных гар моник. Для этого фотоматериал освещают источником света, изображение тест-объекта Фокусируют в плоскости Фотоприемника, с помощью сканирования преобразуют пространственное распределение пропускания в изменяющийся во времени электрический сигнал, гармонические составляющие которого выделяют и измеряют спектранализато" ром, а постоянную составляющую измеряют интегрирующим вольтметром. При экспонировании гармонического пространственного распределения экспозиции на исследуемый Фотоматериал40 в виде Н (х) = Н (1+К Соя 21 х), (1) где Н - постоянная составляющаяо45экспозицииК - контраст тест-объекта .0,4 сК 10;- пространственная частота, действующая экспозиция внутри эмульсионного слоя равна Н (х) = Н 1 + КМ (1) Соз 271 х(2) где М (1) - Функция передачи модуляции фотоматериала.В процессе обработки (при проявлении) происходит преобразование дейст" вующей экспозиции в пропускание в соответствие с поведением характеристической кривой материала:Г 4 г(х)-Н (х)=Н, 1+КМД) Соя 21 х,(3) где- коэффициент контрастности,После разложения правой части формулы (3) в ряд,понижения степенной гармонической Функции и группировки гармоник в ряд Фурье можно получить значения составляющих спектра пропускания;-г А= ,) --------П фМ(4)ао ( 1), 2 3-1Ч,-. 2 ф.Е=Ойгде С - биноминальный коэффициент;г - номер гармоники пропускания;о 1, 3, 5, 7 для нечет"ных г;о О, 2, 4 для четных г.Изменяя время проявления Фотоматериала устанавливают коэффициент контрастности равным 2,010%; как показывает анализ формулы (4), отношение первой гармоники А), пропускания к его постоянной составляющей А равно: где 3, - функция ошибки,На чертеже показано поведение Функции ошибки 8, (; К; М) при изменении коэффициента контрастности в пределах 2,0110%, рассчитанное на ЭЦВМ ЕСпо соотношениям (4) и (5). Как видно из чертежа при2,0 Функция ошибки равна нулю. Эта особенность поведения функции ошибки строго доказывается на основе соотношения (4), СЛедовательно, функцию передачи модуляции можно найти из соотношения А МЯ ) ---- -, .(6) 2 К А.,1 +1, (; К; М)1При отключении коэффициента контрастности от значения=2 для вычисления можно использовать соотношение13941974что на частотах более 100 ммфункция передачи модуляции линейно убывает, то диапазон измерения расширяется также не менее, чем в 2-2,5 раза.5Особенности поведения функций ААопри= 2,0 от изменения контраста миры и ФПМ позволяют избавиться от необходимости пересчета пропускания в действующие экспозиции (точнее ли" неаризовать связь пропускания с действующей экспозиции), которые присущи другим способам с применением больших 15 перепадов наложенной экспозиции,м = --- ,А 2 КА опрецеляя ошибку по значению функции Р,(у; к; м).В худшем случае, когда произведение функции передачи модуляции и контраста тест-объекта достигает значения К М(=0,9, функция ошибки равна 20 Применение тест-объекта с наиболее высоким контрастом (К = 0,8-1,0) позволяет увеличить в 2-2,5 раза по сравнению с известным способом, где25 К = 0,4, перепад наложенной экспозиции, а вследствие линейности процесса светорассеяния в фотослое - и перепад действующей экспозиции (на одной и той же пространственной частоте, без учета усиления вразЗО ( - коэффициент контрастности материала). Следовательно, появляется возможность на высоких пространственных частотах увеличить амплитуду периодической составляющей пропускания 35 ; также в 2-2,5 раза, а с учетом усиления враз (при1) рост амплитуды первой гармоники может быть значительно больше. Это дает возможность при использовании известной из мерительной аппаратуры расширить диапазон измерения. Если предположить;(5) и данные, приведенные на чертеже.Можно воспользоваться и уравне- нием Формула изобретения Способ определения функции передачи модуляции высококонтрастных фотоматериалов, включающий экспонирование на фотоматериал суносуидального тест- объекта, фотохимическую обработку фотоматериала, измерение гармоник коэффициента пропускания и расчет функции перецачи модуляции, о т л ич а ю щ и й с я тем, что, с целью расширения диапазона измерений в область высоких пространственных частот, применяют тест-объект с контрастом 0,4-1,0, фотохимическую обработку ведут до достижения контраста фотоматериала 2,0110 , а функцию передачи модуляцииМЯ) определяют из соотношенияА,2" КАгде А, - амплитуда первой гармоникикоэффициента пропускания;А - постоянная составляющая коэффициента пропускания,;К - контраст тест-объекта./44 Тираж 442ВНИИПИ Государственного компо делам изобретений и от 113035, Москва, Ж"35, Раушская ПодССР аказ 2220 ое итетакрытийнаб 4/ ул. Проектна Производственно-полиграфическое предприятие, г, Уж
