Способ управления процессом измельчения неферромагнитных материалов в барабанной мельнице
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1373438
Автор: Шулакова
Текст

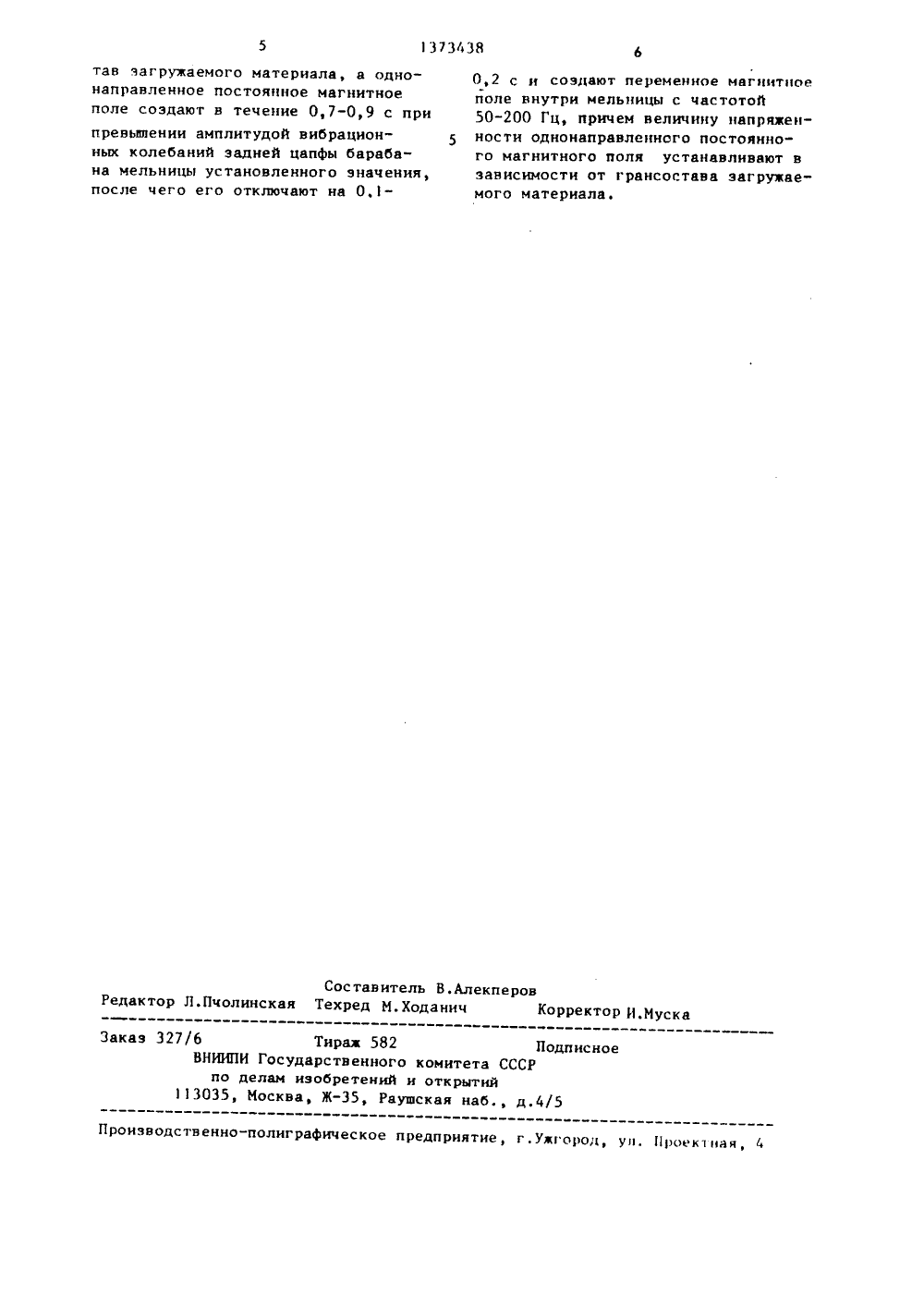

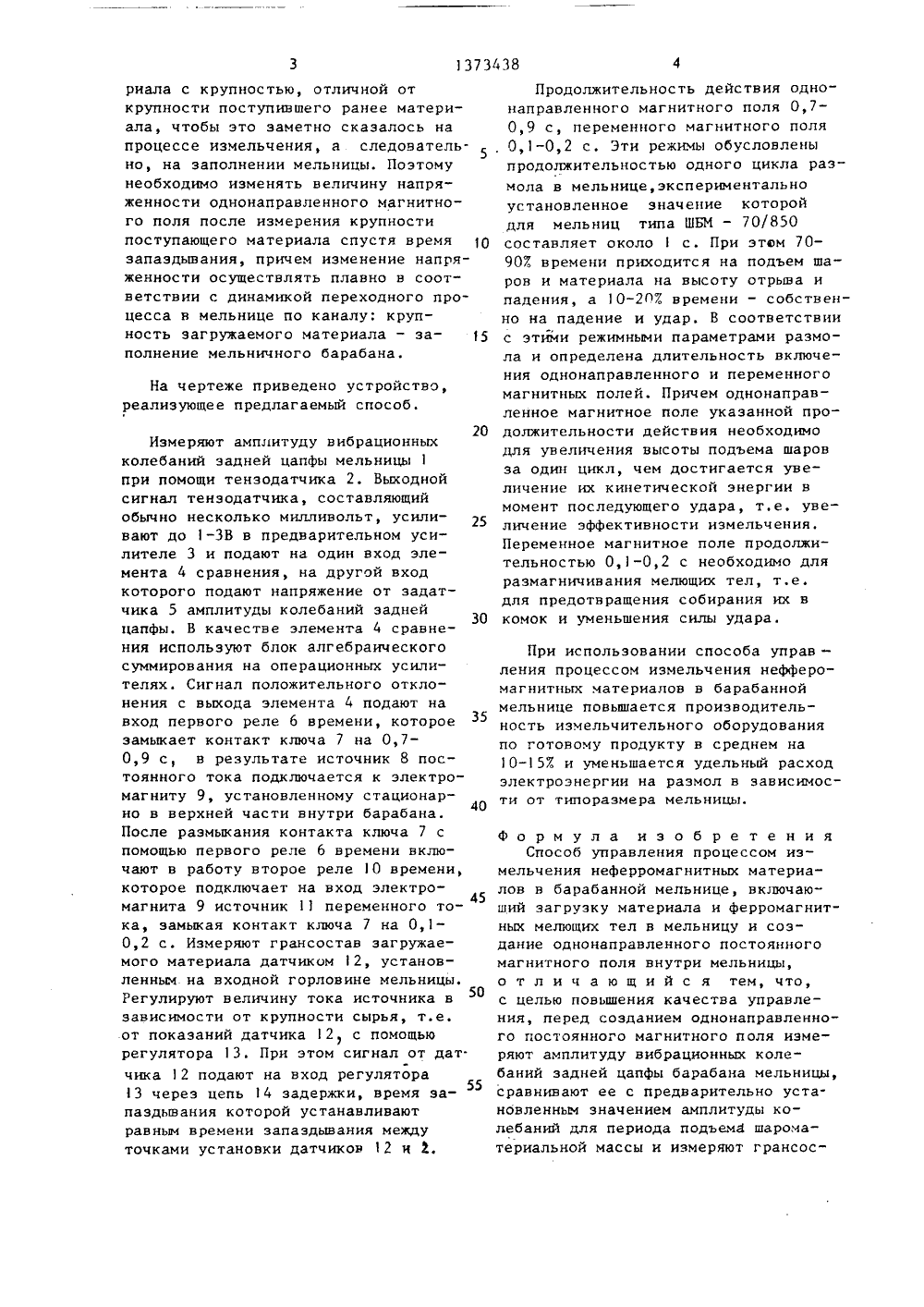

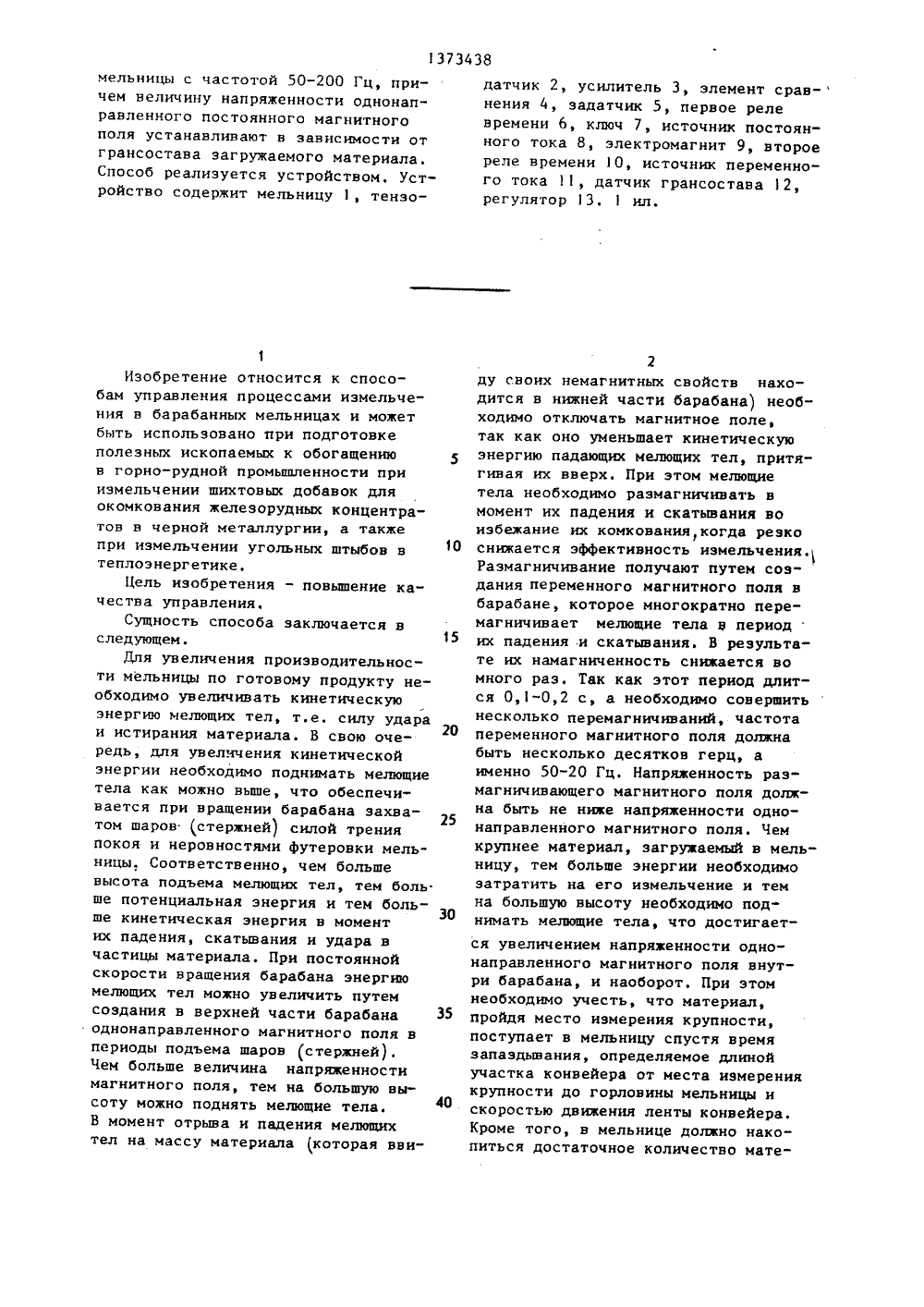

) 4 В 02 С 25/О ОСУДПО Д САНИЕ ИЭОБРЕТЕ К РСТВЕННЫЙ КОМИТЕТ СССРАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ТОРСКОМУ СВИ ЕТЕЛЬСТВУ(71) Днепропетровский горный институт им,Артема(56) Авторское свидетельство СССР Ф 186256, кл. В 02 С 25/00, 1985.Авторское свидетельство СССР В 770541, кл. В 02 С 25/00, 1980,(54) СПОСОБ УПРАВЛЕНИЯ ПРОЦЕССОМИЗМЕЛЬЧЕНИЯ НЕФЕРРОМАГНИТНЫХ МАТЕРИАЛОВ В БАРАБАННОЙ МЕЛЬНИЦЕ(57) Изобретение относится к способам управления процессами измельчения в барабанных мельницах. Может быть применено при подготовке полезных материалов к обогащению в горно-рудной промьш)ленности при измельчении шихтовых добавок для окомкования железорудных концентратов в черной металлургии, а также при измельчении угольных штыбов в теплоэнергетике. Позволяет повысить качество управления. Для достижения этой цели измеряют амплитуду вибрационных колебаний задней цапфы барабана машины и грансостав загружаемого материала, создают однонаправленное постоянное магнитное поле в течение 0,7-0,9 с при превышении амплитудой вибрационных колебаний задней цапфы барабана мельницы уста- ф новленного значения, после чего его отключают на О,-0,2 с и создают переменное магнитное поле внутри1373438 мельницы с частотой 50-200 Гц, причем величину напряженности однонаправленного постоянного магнитногополя устанавливают в зависимости отгрансостава загружаемого материалаСпособ реализуется устройством. Устройство содержит мельницу 1тензоИзобретение относится к способам управления процессами измельчения в барабанных мельницах и может быть использовано при подготовке полезных ископаемых к обогащению 5 в горно-рудной промьппленности при измельчении шихтовых добавок для окомкования железорудных концентратов в черной металлургии, а также при измельчении угольных штыбов в теплоэнергетике.Пель изобретения - повышение качества управления.Сущность способа заключается в следующем.Для увеличения производительности мельницы по готовому продукту необходимо увеличивать кинетическую энергию мелющих тел, т.е. силу удара и истирания материала. В свою оче 20 редь, для увеличения кинетической энергии необходимо поднимать мелющие тела как можно выше, что обеспечивается при вращении барабана захватом шаров (стержней) силой трения покоя и неровностями футеровки мельницы. Соответственно, чем больше высота подъема мелющих тел, тем боль. ше потенциальная энергия и тем больше кинетическая энергия в момент их падения, скатывания и удара в частицы материала. При постоянной скорости вращения барабана энергию мелющих тел мозно увеличить путем создания в верхней части барабана однонаправленного магнитного поля в периоды подъема шаров (стержней). Чем больше величина напряженности магнитного поля, тем на большую высоту можно поднять мелющие тела. В момент отрыва и падения мелющих тел на массу материала (которая ввидатчик 2, усилитель 3, элемент срав-нения 4, задатчик 5, первое релевремени 6, ключ 7, источник постоянного тока 8, электромагнит 9, второереле времени 10, источник переменного тока 1, датчик грансостава 12,регулятор 13. 1 ил. 2ду своих немагнитных свойств находится в нижней части барабана) необходимо отключать магнитное поле, так как оно уменьшает кинетическую энергию падающих мелющих тел, притягивая их вверх. При этом мелющие тела необходимо размагничивать в момент их падения и скатывания во избежание их комкования,когда резко снижается эффективность измельчения. Размагничивание получают путем создания переменного магнитного поля в барабане, которое многократно перемагничивает мелющие тела в период их падения и скатывания. В результате их намагниченность снижается во много раз. Так как этот период длится 0,1-0,2 с, а необходимо совершить несколько перемагничиваний, частота переменного магнитного поля должна быть несколько десятков герц, а именно 50-20 Гц. Напряженность размагничивающего магнитного поля должна быть не низе напряженности однонаправленного магнитного поля. Чем крупнее материал, загружаемый в мельницу, тем больше энергии необходимо затратить на его измельчение и тем на большую высоту необходимо поднимать мелющие тела, что достигается увеличением напряженности однонаправленного магнитного поля внутри барабана, и наоборот. При этомнеобходимо учесть, что материал,пройдя место измерения крупности,поступает в мельницу спустя времязапаздывания, определяемое длинойучастка конвейера от места измерениякрупности до горловины мельницы искоростью движения ленты конвейера.Кроме того, в мельнице должно накопиться достаточное количество мате 1373438риала с крупностью, отличной открупности поступившего ранее материала, чтобы это заметно сказалось напроцессе измельчения, а следовательно, на заполнении мельницы. Поэтомунеобходимо изменять величину напряженности однонаправленного магнитного поля после измерения крупностипоступающего материала спустя времязапаздывания, причем изменение напряженности осуществлять плавно в соответствии с динамикой переходного процесса в мельнице по каналу: крупность загружаемого материала - эаполнение мельничного барабана. На чертеже приведено устройство,реализующее предлагаемый способ.20Измеряют амплитуду вибрационных колебаний задней цапфы мельницы 1 при помощи тензодатчика 2. Выходной сигнал тенэодатчика, составляющий обычно несколько милливольт, усиливают до 1-ЗВ в предварительном усилителе 3 и подают на один вход элемента 4 сравнения, на другой вход которого подают напряжение от задатчика 5 амплитуды колебаний задней цапфы. В качестве элемента 4 сравнения используют блок алгебраического суммирования на операционных усилителях. Сигнал положительного отклонения с выхода элемента 4 подают на вход первого реле 6 времени, которое замыкает контакт ключа 7 на 0,7- 0,9 с, в результате источник 8 постоянного тока подключается к электромагниту 9, установленному стационарно в верхней части внутри барабана,40 После раэмыкания контакта ключа 7 с помощью первого реле 6 времени включают в работу второе реле 10 времени, которое подключает на вход электро 45 магнита 9 источник 11 переменного тока, замыкая контакт ключа 7 на 0,в 0,2 с. Измеряют грансостав загружаемого материала датчиком 12, установленным на входной горловине мельницы. Регулируют величину тока источника в зависимости от крупности сырья, т.е. от показаний датчика 12 с помощью регулятора 13. При этом сигнал от дат. чика 12 подают на вход регулятора 13 через цепь 14 задержки, время за 55 паздывания которой устанавливают равным времени запаздывания между точками установки датчиков 12 и й,Продолжительность действия однонаправленного магнитного поля 0,7- 0,9 с, переменного магнитного поля , 0,1-0,2 с. Эти режиы обусловлены продолжительностью одного цикла размола в мельнице, экспериментально установленное значение которой для мельниц типа ШБМ - 70/850 составляет около 1 с. При этам 70- 907 времени приходится на подъем шаров и материала на высоту отрыва и падения, а 10-207 времени - собственно на падение и удар. В соответствии с этими режимными параметрами размола и определена длительность включения однонаправленного и переменного магнитных полей. Причем однонаправленное магнитное поле укаэанной продолжительности действия необходимо для увеличения высоты подъема шаров за один цикл, чем достигается увеличение их кинетической энергии в момент последующего удара, т.е. увеличение эффективности измельчения. Переменное магнитное поле продолжительностью 0,1-0,2 с необходимо для размагничивания мелющих тел, т.е.для предотвращения собирания их в комок и уменьшения силы удара.При использовании способа управ - ления процессом измельчения нефферомагнитных материалов в барабанной мельнице повышается производительность измельчительного оборудования по готовому продукту в среднем на 10-157 и уменьшается удельный расход электроэнергии на размол в зависимости от типоразмера мельницы.Формула изобретенияСпособ управления процессом измельчения неферромагнитных материалов в барабанной мельнице, включаюший загрузку материала и ферромагнитных мелющих тел в мельницу и создание однонаправленного постоянного магнитного поля внутри мельницы, о т л и ч а ю щ и й с я тем, что, с целью повышения качества управления, перед созданием однонаправленного постоянного магнитного поля измеряют амплитуду вибрационных колебаний задней цапфы барабана мельницы, сравнивают ее с предварительно установленным значением амплитуды колебаний для периода подъемб шароматериальной массы и измеряют грансос1373438 Составитель В.АлекперовРедактор Л.Пчолинская Техред М.Ходаннч Корректор И,Муска Заказ 327/6 Тирад 582 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д.4/5 Производственно-полиграфическое предприятие, г.умгорол, ул. Проевлая, 4 тав загружаемого материала, а однонаправленное постоянное магнитноеполе создают в течение 0,7-0,9 с припревышении амплитудой вибрационных колебаний задней цапфы барабана мельницы установленного значения,после чего его отключают на 0,10,2 с и создают переменное магнитноеполе внутри мельницы с частотой50-200 Гц, причем величину напряженности однонаправленного постоянного магнитного поля устанавливают взависимости от грансостава загружаемого материала.
СмотретьЗаявка
4148548, 23.07.1986
ДНЕПРОПЕТРОВСКИЙ ГОРНЫЙ ИНСТИТУТ ИМ. АРТЕМА
ШУЛАКОВА ЛЮБОВЬ БОРИСОВНА
МПК / Метки
МПК: B02C 25/00
Метки: барабанной, измельчения, мельнице, неферромагнитных, процессом
Опубликовано: 15.02.1988
