Раздаточный кран для нефтяных масел с автоматической отсечкой по уровню

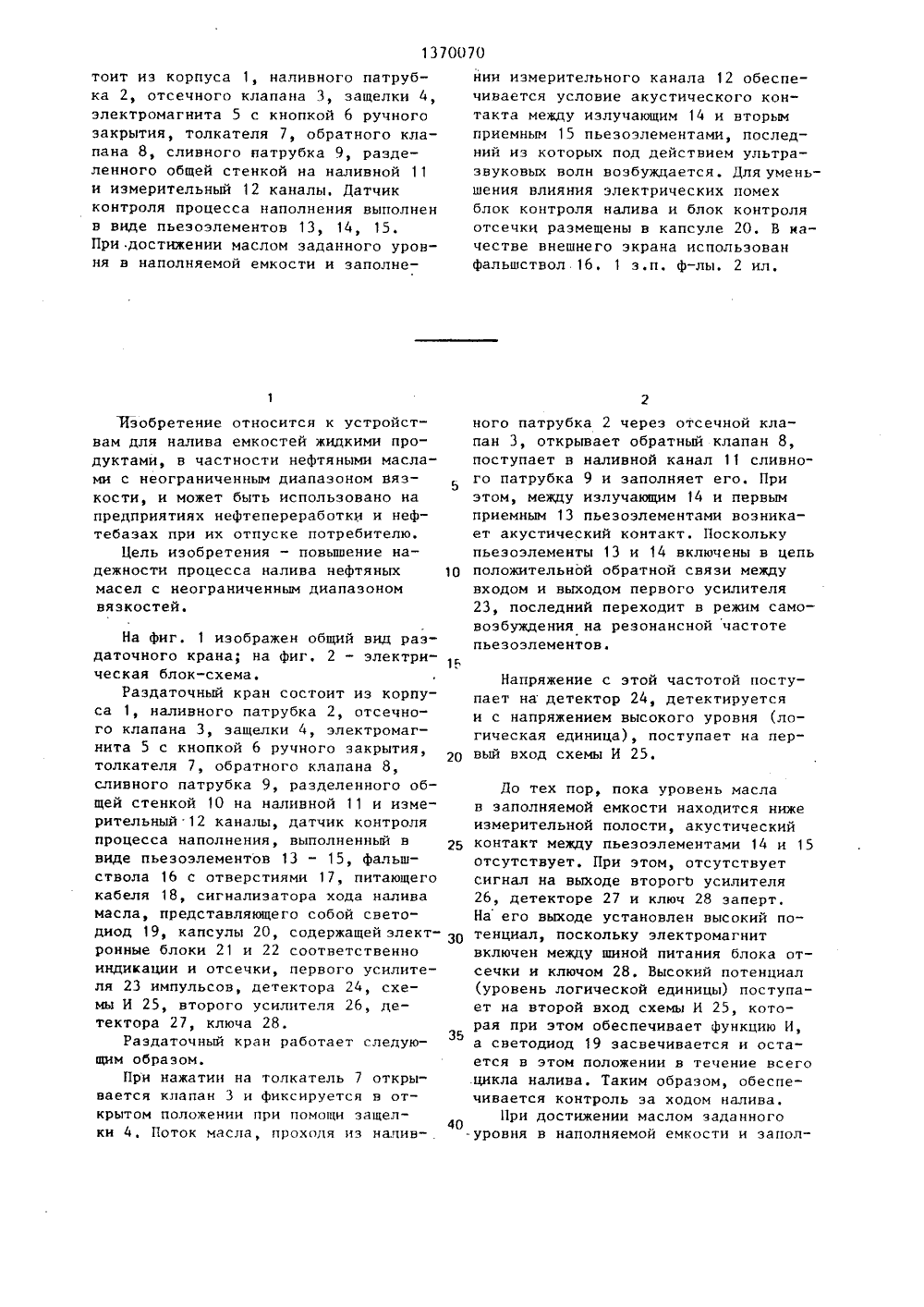

(54) РАЗДАТОЧНЬЙ КРАН ДЛЯ НЕФТЯНЫХМАСЕЛ С АВТОМАТИЧЕСКОЙ ОТСЕЧКОЙ ПОУРОВНЮ кое бю структ автома ециальное ко еханизации и гических опе 7) Йзоб заци твам трансции и епрод продуктамимаслами связкостина предпрнефтебаза анен н, С.Л.Рогожин.8)фирмы США ЕМСО -12/83, 1984. ции У 2519624, 72, 1982. ель шение над тяных мас ом вяэк ОСУДАРСТВЕННЫИ КОМИТЕТ ССС О ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫ А ВТОРСКОМУ СВИДЕТЕЛЬСТ(21) 41 (22) 11 (46) 30 (71) Сп ро по м техноло порте и(56) Проспектйеагоп С 225Патент Фракл. В 67 П 5/ етение относится к устрой- налива емкостей жидкимив частности нефтяными неограниченным диапазоном и может быть использовано ятиях нефтепереработки и при их отпуске потребитеиэобретения является повыжности процесса налива нефл с неограниченным диапаэотей. Раздаточный кран сос1370070 тоит иэ корпуса 1, наливного патрубка 2, отсечного клапана 3, защелки 4,электромагнита 5 с кнопкой 6 ручногозакрытия, толкателя 7, обратного клапана 8, сливного натрубка 9, разделенного общей стенкой на наливной 11и измерительный 12 каналы, Датчикконтроля процесса наполнения выполненв виде пьезоэлементов 13, 14, 15.При достижении маслом заданного уровня в наполняемой емкости и заполнеИзобретение относится к устройствам для налива емкостей жидкими продуктами, в частности нефтяными маслами с неограниченным диапазоном вязкости, и может быть использовано на предприятиях нефтепереработки и нефтебазах при их отпуске потребителю.Цель изобретения - повышение надежности процесса налива нефтяных масел с неограниченным диапазоном вязкостей. На фиг. 1 изображен общий вид раздаточного крана; на фиг. 2 - электрическая блок-схема.Раздаточный кран состоит из корпуса 1, наливного патрубка 2, отсечного клапана 3, защелки 4, электромагнита 5 с кнопкой 6 ручного закрытия, толкателя 7, обратного клапана 8, сливного патрубка 9, разделенного общей стенкой 10 на наливной 11 и измерительный 12 каналы, датчик контроля процесса наполнения, выполненный в виде пьезоэлементов 13 - 15, фальш- ствола 16 с отверстиями 17, питающего кабеля 18, сигнализатора хода налива масла, представляющего собой светодиод 19, капсулы 20, содержащей электронные блоки 21 и 22 соответственно индикации и отсечки, первого усилителя 23 импульсов, детектора 24, схемы И 25, второго усилителя 26, детектора 27, ключа 28.Раздаточный кран работает следующим образом.При нажатии на толкатель 7 открывается клапан 3 и фиксируется в открытом положении при помощи защелки 4. Поток масла, проходя из наливйии измерительного канала 12 обеспечивается условие акустического контакта между излучающим 14 и вторымприемным 15 пьезоэлементами, последний из которых под действием ультразвуковых волн возбуждается. Для уменьшения влияния электрических помехблок контроля налива и блок контроляотсечки размещены в капсуле 20. В качестве внешнего экрана использованфальшствол 16, 1 з.п. ф-лы. 2 ил. ного патрубка 2 через отсечной клапан 3, открывает обратный клапан 8, поступает в наливной канал 11 сливного патрубка 9 и заполняет его. При этом, между излучающим 14 и первым приемным 13 пьезоэлементами возникает акустический контакт. Поскольку пьезоэлементы 13 и 14 включены в цепь 10 положительной обратной связи междувходом и выходом первого усилителя 23, последний переходит в режим самовоэбуждения на резонансной частоте пьезоэлементов. 1 еНапряжение с этой частотой поступает на детектор 24, детектируется и с напряжением высокого уровня (логическая единица), поступает на пер вый вход схемы И 25. До тех пор, пока уровень маслав заполняемой емкости находится нижеизмерительной полости, акустический 25 контакт между пьезоэлементами 14 и 15отсутствует. При этом, отсутствуетсигнал на выходе второгь усилителя26, детекторе 27 и ключ 28 заперт.На его выходе установлен высокий потенциал, поскольку электромагнитвключен между шиной питания блока отсечки и ключом 28. Высокий потенциал(уровень логической единицы) поступает на второй вход схемы И 25, которая при этом обеспечивает функцию И,а светодиод 19 засвечивается и остается в этом положении в течение всегоцикла налива. Таким образом, обеспечивается контроль эа ходом налива.При достижении маслом заданногонении измерительного канала 12 обеспечивается условие акустического кон.такта между излучающим 14 и вторыиприемным 15 пьезоэлементами, последний из которых под действием ультразвуковых волн возбуждается. Электрические сигналы с приемного пьезоэлемента 15 усиливаются в усили теле 26 и поступают на вход детектора 27. На выходе последнего появляется продетектированное напряжение высокого уровня, что приводит к срабатыванию ключа 28 и включению злект б ромагнита 5, который перемещает защелку 4 и освобождает отсечной клапан 3. Он закрывается. При срабатывании ключа 28 на его выходе появляется сигнал низкого уровня, который 20 поступает на второй вход схемы И, на выходе которой появляется сигнал низкого уровня. Светодиод гаснет, сигнализируя об окончании налива.Фальшствол 16 обеспечивает механи ческую защиту пьезоэлементов 13 - 15 от возможных повреждений при вводе сливного патрубка 9 в горловину заполняемой емкости и может быть изготовлен для осуществления этой функции З 0 иэ любого материала, в том числе и неметаллического.Резонансная частота используемых пьезоэлементов находится в диапазоне частот средневолновых радиовещательных станций. Уменьшение влияния на работу раздаточного крана высокочастотных наводок, вызванных действием этих станций, можно добиться за счет экранирования металлическими кожуха ми. Капсула 20 должна быть поэтому помещена в металлическую оболочку, которая может быть размещена и вне конструкции крана, что потребует специального корпуса и соответствующих коммуникаций, соединяющих ее с пьезоэлементами. Таким образом, функциями фальшствола как оболочки, являются механическая защита пьезоэлементов 13 - 15 от возможных повреждений и электромагнитная защита капсулы 20 и указанных пьезоэлементов от внешних наводок.Наличие в фальшстволе отверстий, связывающих измерительный канал с атмосферой и расположенных выше пьезоэлементов, обеспечивает равенство уровней масла в наливаемой емкости и измерительной полости сливного патрубка. При отсутствии отверстий будет иметь место неравенство этих уровней, определяемое плотностью масла и сбъемом измерительного канала, поскольку в этом случае масло в измерительный канал может поступать только за счет сжатия находящегося в измерительной полости воздуха.Использование данного раздаточного крана обеспечит увеличение производительности отпуска масла, связанной с возможностью одновременного обслуживания нескольких постов налива, а также исключение потерь масла при наполнении емкостей.Формула изобретения1. Раздаточный кран для нефтяных масел с автоматической отсечкой по уровню, содержащий отсечной клапан, наливной патрубок, сливной патрубок с измерительным и наливным каналами, расположенными параллельно и имеющими общую стенку, элемент контроля процесса наполнения и блок отсечки и индикации, оснащенные сигнализатором хода налива масла, о т л и ч а ющ и й с я тем, что, с целью повышения надежности, он оснащен фальш- стволом, охватывающим сливной патрубок, и капсулой для размещения блоков отсечки и индикации, расположенной в измерительном канале, элемент контроля процесса наполнения выполнен в виде трех пьезоэлементов, закрепленных соосно друг другу на выходе фальшствола, иэ них два приемных размещены соответственно в наливном и измерительном каналах, а третий - излучающий вмонтирован в общую стенку, причем излучающий и первый приемный пьезоэлементы посредством положительной обратной связи подключены к блоку индикации, а второй приемный - к блоку отсечки.2. Раздаточный кран по и, 1, о .тл и ч а ю щ и й с я тем, что в фальшстволе со стороны измерительного канала выполнены отверстия, расположенные выше уровня крепления пьезоэлементов по ходу потока масла.1370070 тор Л.Пилипенко ставитель Н.Арцыбашева хред Л.Сердюкова Ко Редактор И.Сеглян аказ 359/2 роизводственно-полиграфическое предприятие, г.ужгород, ул,Проектна Тираж 382 П НИИПИ Государственного комитетапо делам изобретений и открыт 13035, Москва, Ж, Раушская н дпис коеСССРйб., д. 4/
