Устройство формирования двух последовательностей радиоимпульсов с заданным фазовым сдвигом между заполнениями радиоимпульсов

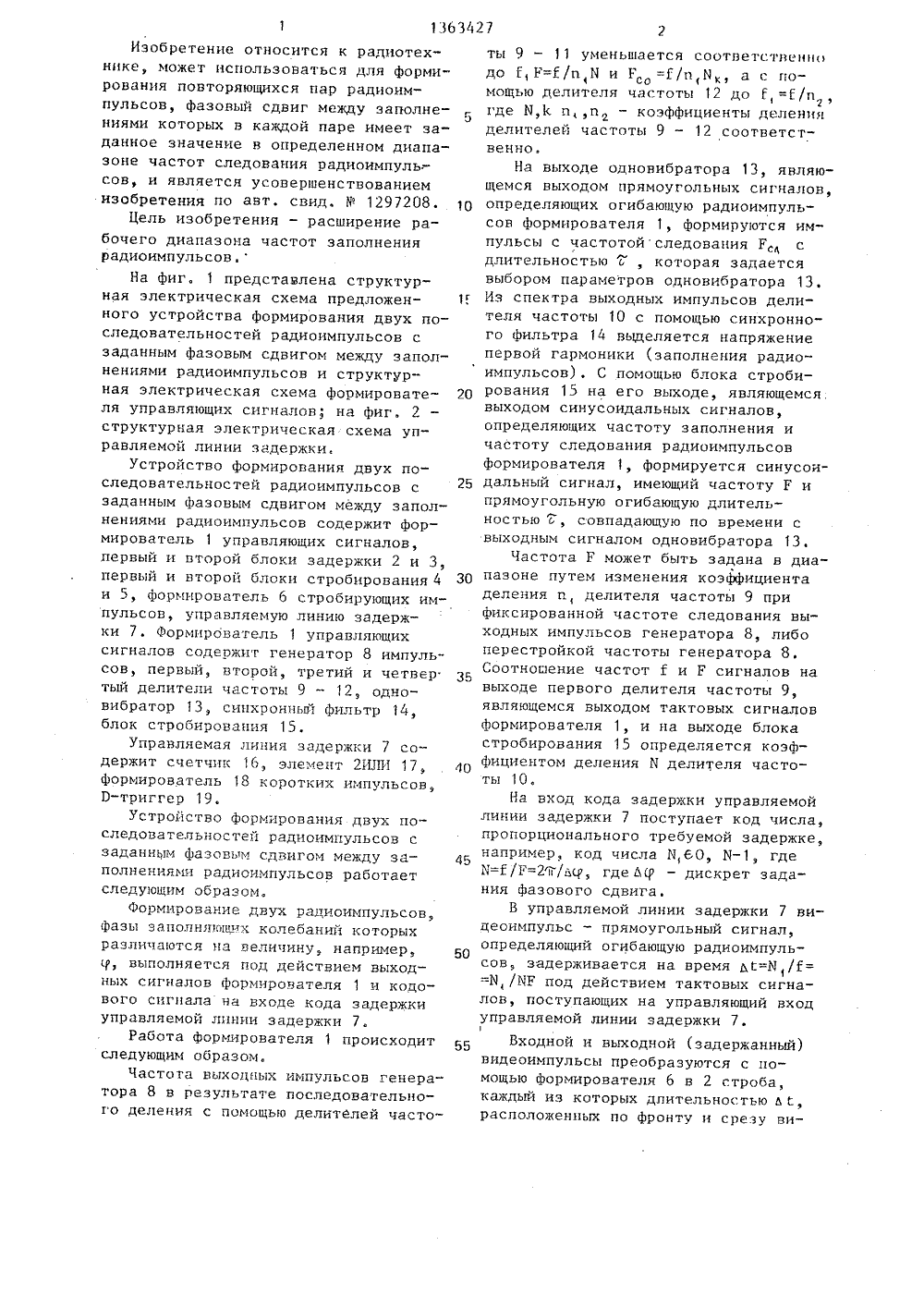

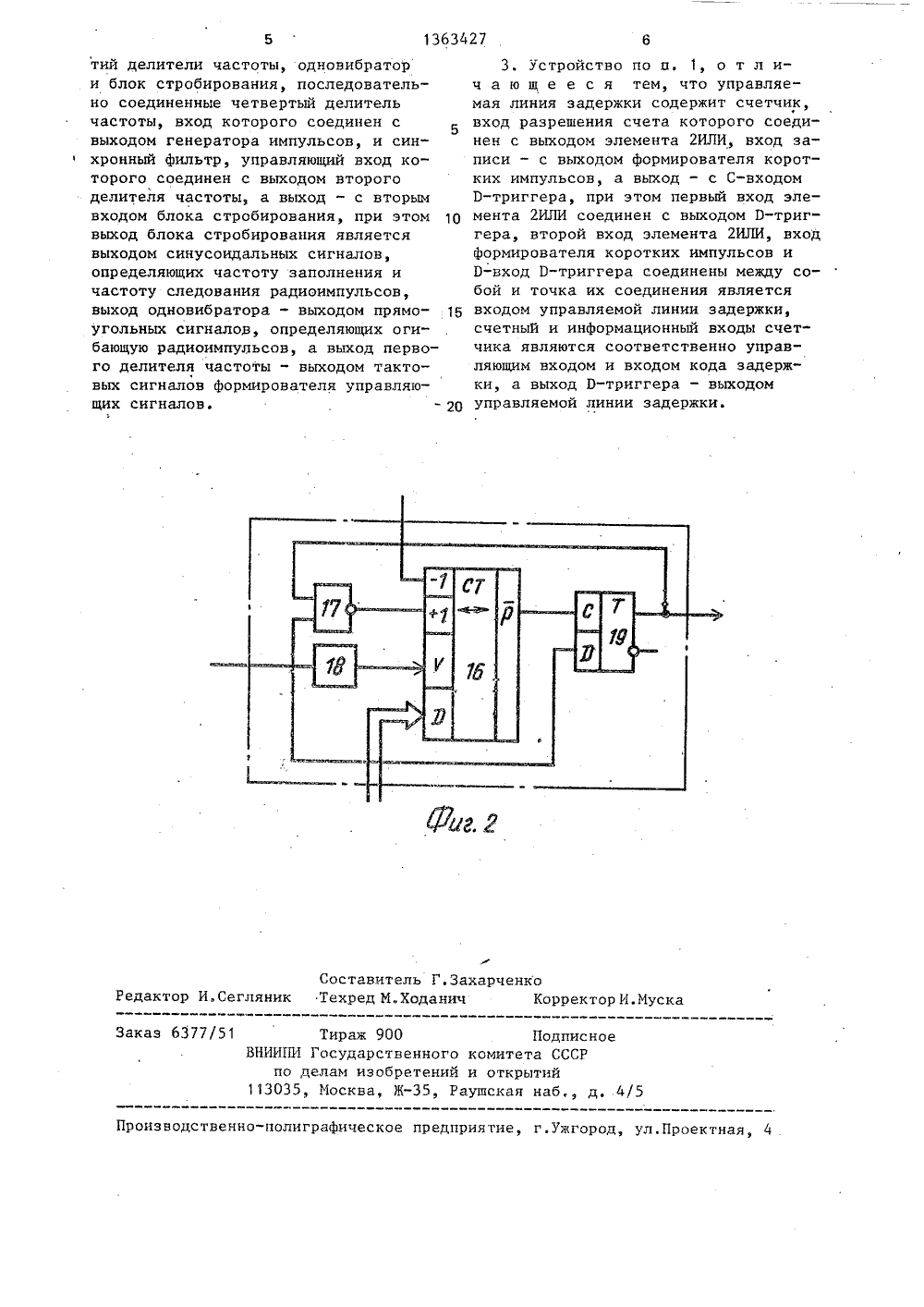

.8)етельство СССВ 27/00,ГОСУДАРСТНЕКНЫИ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ(54) УСТРОЙСТВО ФОРМИРОВАНИЯ ДВУХПОСЛЕДОВАТЕЛЬНОСТЕЙ РАДИОИМПУЛЬСОВС ЗАДАННЫМ ФАЗОВЫМ СДВИГОМ МЕЖДУ ЗАПОЛНЕНИЯМИ РАДИОИМПУЛЬСОВ(57) Изобретение относится к радиотехнике. По отношению к авт.св.1297208 достигается цель изобретения - расширение рабочего диапазоначастот заполнения радиоимпульсов.Устр-во содержит формирователь (Ф) 1управляющих сигналов, блоки задержки2 и 3, блоки стробирования 4 и 5, Ф 6стробирующих импульсов и управляемую линию задержки (УЛЗ) 7. Формирование двух радиоимпульсов, фазы заполняющих колебаний которых различаются на заданную величину, осуществляется под действием выходных сигналов Ф 1 и кодового сигнала на входе кода задержки УЛЗ 7. Работа в диапазоне частот заполнения радиоимпульсов обеспечивается синхронной перестройкой УЛЗ 7 и синхронного фильтра, входящего в состав Ф 1. Цель достигается за счет использования УЛЗ 7, у которой фронт и срез выходного видеоимпульса привязаны каждый к соответствующему тактовому импульсу. При этом время задержки УЛЗ 7 выходного видеоимпульса сЖ находится в соответствии с фазовым сдвигом заполнений выходных радиоимпульсов, не зависящим от частоты синусоидального сигнала Ф 1. Устр-во по пп. 2 и 3 ф-лы отличается выполнением Ф 1 и УЛЗ 7, даны их ил. 2 зи. ф-лы. 2 ил,1363427 ты 9 - 11 уменьшается соответственн до г Г=2/п,И и Г =Г/пИ, а с помощью делителя частоты 12 до Г =Г/и где 11,1 с пп - коэффициенты деления делителей частоты 9 - 12 соответственно.На выходе одновибратора 13, являющемся выходом прямоугольных сигналов, определяющих огибающую радиоимпульсов формирователя 1, формируются импульсы с частотойследования Г с длительностью Т , которая задается выбором параметров одновибратора 13. Из спектра выходных импульсов делителя частоты 10 с помощью синхронного Фильтра 14 выделяется напряжение первой гармоники (заполнения радио- импульсов), С помощью блока стробирования 15 на его выходе, являющемся, выходом синусоидальных сигналов, определяющих частоту заполнения и частоту следования радиоимпульсов формирователя 1, формируется синусоидальный сигнал, имеющий частоту Г и прямоугольную огибающую длительностью , совпадающую по времени с выходным сигналом одновибратора 13.Частота Г может быть задана в диапазоне путем изменения коэффициента деления и, делителя частоты 9 при Фиксированной частоте следования выходных импульсов генератора 8, либо перестройкой частоты генератора 8. Соотношение частот Г и Г сигналов на выходе первого делителя частоты 9, являющемся выходом тактовых сигналов Формирователя 1, и на выходе блока стробирования 15 определяется коэфФициентом деления М делителя частоты 10.На вход кода задержки управляемой линии задержки 7 поступает код числа, пропорционального требуемой задержке, например, код числа 360, М, где И=2/Г=2/ь, где ЬЧ - дискрет задания фазового сдвига.В управляемой линии задержки 7 видеоимпульс - прямоугольный сигнал, определяющий огибающую радиоимпульсов, задерживается на время ь=-11/Й= =-И/ИГ под действием тактовых сигналов, поступающих на управляющий вход управляемой линии задержки 7.Входной и выходной ,задержанный) видеоимпульсы преобразуются с помощью Формирователя 6 в 2 строба, каждый из которых длительностью ь , расположенных по Фронту и срезу ви 50 Изобретение относится к радиотехнике, может использоваться для формирования повторяющихся пар радиоимпульсов, Фазовый сдвиг между заполнениями которых в каждой паре имеет заданное значение в определенном диапазоне частот следования радиоимпульсов, и является усовершенствованиемизобретения по авт. свид, Н 1297208. 10Цель изобретения - расширение рабочего диапазона частот заполнениярадиоимпульсов,На фиг. 1 представлена структурная электрическая схема предложенного устройства формирования двух последовательностей радиоимпульсов сзаданным фазовым сдвигом между заполнениями радиоимпульсов и структурная электрическая схема Формирователя управляющих сигналов; на Фиг. 2структурная электрическая схема управляемой линии задержки.Устройство формирования двух последовательностей радиоимпульсов сзаданным фазовым сдвигом между заполнениями радиоимпульсов содержит формирователь 1 управляющих сигналов,первый и второй блоки задержки 2 и 3,первый и второй блоки стробирования 4 ЗОи 5, формирователь 6 стробирующих импульсов, управляемую линию задержки 7. Формирователь 1 управляющихсигналов содержит генератор 8 импульсов, первый, второй, третий и четвер ЗБтый делители частоты 9 - 12, одновибратор 13, синхронный фильтр 14,блок стробирования 15.Управляемая линия задержки 7 содержит счетчик 16, элемент 2 ИЛИ 17, 10Формирователь 18 коротких импульсов,0-триггер 19.Устройство Формирования двух последовательностей радиоимпульсов сзаданнтм фазовьм сдвигом между заполнениями радиоимпульсов работаетследующим образом.Формирование двух радиоимпульсов,Фазы заполняшшх колебаний которыхразличаются на величину, например,выполняется под действием выходных сигналов формирователя 1 и кодового сигнала на входе кода задержкиуправляемой линии задержки 7.Работа Формирователя 1 происходитследующим образом,Частота выходных импульсов генера "тора 8 в результате последовательного деления с помощью делителей часто1363427 1. Устройство формирования двухпоследовательностей радиоимпульсовс заданным фазовым сдвигом между за Б полнениями радиоимпульсов по авт.св.У 1297208, от л и ч а ю щ е е с ятем, что, с целью расширения рабочего диапазона частот заполнения радиоимпульсов, линия задержки выполнена 50 в виде управляемой линии задержки,управляющий вход которой соединенс выходом тактовых сигналов формирователя управляющих сигналов. деоимпульса с выхода одновибратора 13формирователя 1.Под действием стробов тактовые импульсы, поступающие на первые входы блоков стробирования 4 и 5, блокируются.На объединенные входы блоков задержки 2 и 3 поступает с формирователя 1 синусоидальный сигнал, определяющий частоту заполнения и частоту следования радиоимпульсов, т.е. исходный радиоимпульс, Под действием тактовых импульсов, поступающих на тактовые входы блоков задержки 2 и 3, исходный радиоимпульс продвигается по блокам задержки 2 и 3 и появляется через определенное время на их выходах, Благодаря расположению стробов по фронту (для одного блока задержки 2 или 3) и по срезу (для другого блока задержки 3 или 2) исходного радиоимпульса, заполнения радио- импульсов на выходах блоков задержки 2, 3 приобретают фазовый сдвиг, равный с =2Г дТ=2 И 1, /И=цИ где л (р - дискрет задания фазового сдвига,Работа в диапазоне частот заполнения радиоимпульсов обеспечивается синхронной перестройкой синхронного фильтра 14 формирователя 1 и управляемой линии задержки 7.Перестройка синхронного фильтра 14 производится тактовым сигналом частотой Е, с выхода делителя частоты 12 в соответствии с условием Е =Е /1, где Е - частота среза амплитудночастотной характеристики синхронного фильтра 14;- постоянный коэффициент, определяемый типом синхронного фильтра 14.Условием выделения первой гармоники из спектра выходного сигнала делителя частоты 10 является: к., ГЕ где 1, - номер ближайшей гармоники в спектре, которую надо подавить.Подставляя Е, и Е в выражениеЕ=Е,/Е, можно получить выражение 1 с=и М/и 1 с связывающее параметры делителей частоты 10, 9, 12 (И, и и), синхронного фильтра 14 Й) и его входного сигнала (К).Соотношение частот входных сигналов синхронного фильтра 14 равно Е,/Г=1 с 1 с,=и,П/иУправляемая линия задержки 7 работает следующим образом.1При поступлении на ее вход видео- импульса на выходе формирователя 18 появляются короткие импульсы, поддействием которых число Я, записывается в счетчик 16 в прямом коде пофронту и срезу видеоимпульса. Одновременно видеоимпульс, поступая через элемент 2 НИ 17 на вход разрешения счета счетчика 16, разрешаетего работу. Под действием тактовыхимпульсов, поступающих на счетныйвход счетчика 16, в нем число И,уменьшается до нуля. При этом, навыходе счетчика 16 возникает импульспереполнения, соответствующий (Ь, + 1 Б +1) -му входному тактовому импульсу,которым Р-триггер 19 устанавливаетсяв положение "1" (формируется фронтзадержанного видеоимпульса). Аналогично формируемый второй короткийимпульс на выходе счетчика 16 возвращает Р-триггер в исходное состояние. При этом, формируется среззадержанного видеоимпульса (выходного сигнала управляемой линии задерж ки 7), а работа счетчика блокируетсяпо входу разрешения счета (+1).Фронт и срез выходного видеоимпульса управляемой линии задержки 7привязаны каждый к И, -му тактовому З 0 импульсу (отсчет ведется от фронтаили среза входного видеоимпульса),Следовательно, время задержки управляемой линии задержки 7 выходноговидеоимпульса равно ь =У /Е=И, /ИР,что соответствует фазовому сдвигу2=ЛР дС=И заполнений выходныхГрадиоимпульсов, не зависящему от Р,40 Формула изобретения 2. Устройство по п. 1, о т л ич а ю,щ е е с я тем, что формирователь управляющих сигналов содержит последовательно соединенные генератор импульсов, первый, второй и тре-.1363427 Составитель Г,Захарченкоедактор И.Сегляник Техред И.Ходанич Коррект ск каз 637 1 Тира. БНИИПИ Госуд по делам 113035, Моск900ственногообретенийЖ, Р Подпикомитета СССи открытий 4 ушская на л.Проектная, 4 . венно-полиграфическое предприятие, г.уж роиз тий делители частоты, одновибратори блок стробирования, последовательно соединенные четвертый делительчастоты, вход которого соединен свыходом генератора импульсов, и синхронный фильтр, управляющий вход которого соединен с выходом второгоделителя частоты, а выход - с вторымвходом блока стробирования, при этом 10выход блока стробирования являетсявыходом синусоидальных сигналов,определяющих частоту заполнения ичастоту следования радиоимпульсов,выход одновибратора - выходом прямоугольных сигналов, определяющих огибающую радиоимпульсов, а выход первого делителя частоты " выходом тактовых сигналов формирователя управляющих сигналов. 20 3. Устройство по п. 1, о т л ич а ю щ е е с я тем, что управляемая линия задержки содержит счетчик, вход разрешения счета которого соединен с выходом элемента 2 ИЛИ, вход записи - с выходом формирователя коротких импульсов, а выход - с С-входом Э-триггера, при этом первый вход элемента 2 ИЛИ соединен с выходом П-триггера, второй вход элемента 2 ИЛИ, вход формирователя коротких импульсов и 0-вход П-триггера соединены между собой и точка их соединения является входом управляемой линии задержки, счетный и информационный входы счетчика являются соответственно управляющим входом и входом кода задержки, а выход 0-триггера - выходом управляемой линии задержки.
